粗合成纤维活性粉末混凝土抗弯韧性试验.pdf

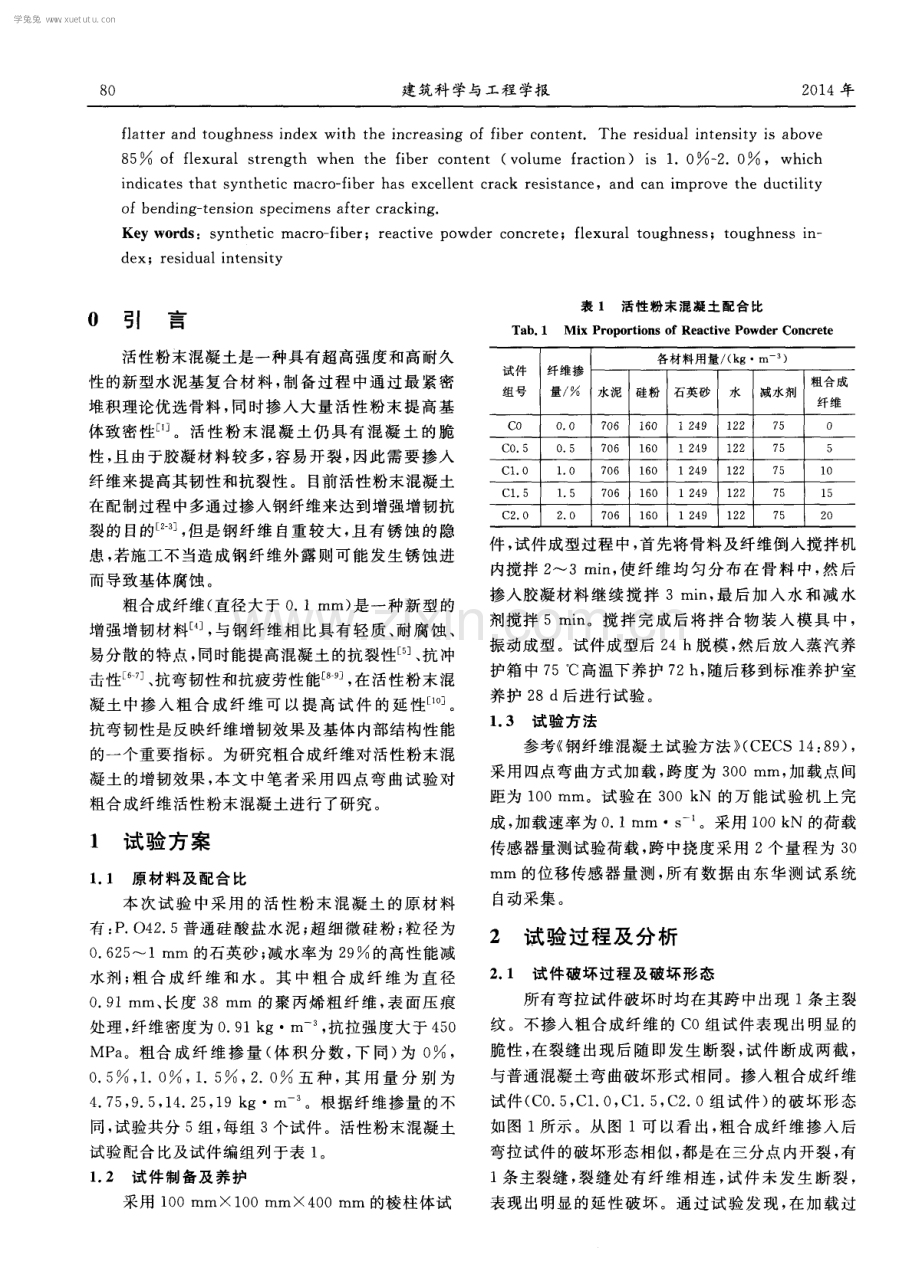

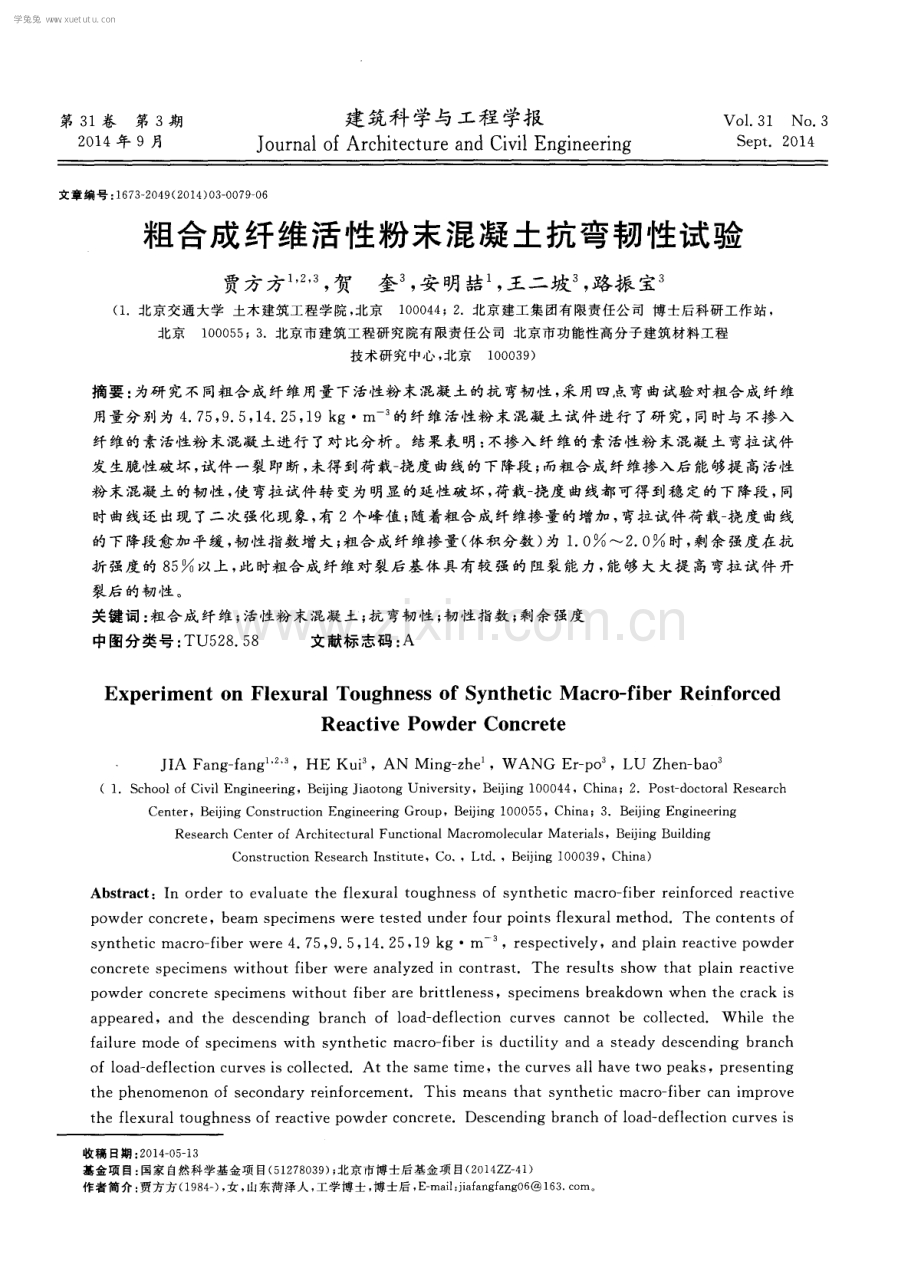

第 3 1卷 第 3期 2 0 1 4年 9月 建筑科 学与 J o u r n a l 0 f Ar c h i t e c t u r e 工程 学报 a n d Ci v i l En g i n e e r i n g Vo l _ 3 1 NO 3 S e p t 2 01 4 文章编号 ： 1 6 7 3 2 0 4 9 ( 2 0 1 4 ) 0 3 0 0 7 9 0 6 粗合成纤维活性粉末 混凝 土抗弯韧性试验 贾方方 ， 贺 奎。 ， 安 明结 ， 王二坡。 ， 路振 宝 ( 1 北京交通大学 土木建筑工程学 院， 北 京1 0 0 0 4 4 ； 2 北京建工集 团有 限责任公 司 博士后科研工作站 ， 北京 1 0 0 0 5 5 ；3 北京 市建筑工程研究院有限责任公 司 北京市功能性高分子建筑材料工程 技术研究 中心 ， 北京1 0 0 0 3 9 ) 摘要 ： 为研 究不 同粗合 成 纤维 用量 下活性 粉末 混凝 土 的抗 弯韧性 ， 采 用四 点 弯曲试验 对粗合 成 纤维 用量分 别为 4 7 5 ， 9 5 ， 1 4 2 5 ， 1 9 k g m 的纤 维 活性 粉 末 混凝 土 试件 进 行 了研 究 ， 同 时与 不掺 入 纤维的素活性粉末混凝土进行 了对比分析 。结果表 明： 不掺入 纤维的素活性粉末混凝土弯拉试件 发 生脆性 破坏 ， 试 件一 裂 即断 ， 未得 到荷 载一 挠 度 曲线 的下 降段 ； 而粗合 成 纤维掺 入 后 能 够提 高 活性 粉末混凝土的韧性， 使弯拉试件转变为明显的延性破坏 ， 荷栽一 挠度曲线都可得到稳定的下降段 ， 同 时曲线还出现 了二次强化现象， 有 2个峰值 ； 随着粗合成纤维掺 量的增加， 弯拉试件荷载一 挠度曲线 的 下降段愈 加 平缓 ， 韧性 指数 增 大 ； 粗 合成 纤 维掺 量 ( 体 积分数 ) 为 1 0 2 0 时 ， 剩余 强度 在 抗 折强度的 8 5 以上 ， 此时粗合成纤维对裂后基体具有较强的阻裂 能力， 能够大大提 高弯拉试件开 裂后 的韧 性 。 关键词 ： 粗 合成 纤 维 ； 活性粉 末混 凝 土 ； 抗 弯韧性 ； 韧 性指 数 ； 剩余 强度 中 图分 类 号 ： TU5 2 8 5 8 文献标 志码 ： A Ex pe r i me nt o n Fl e xu r a l To u g hn e s s o f S y nt h e t i c M a c r o f i b e r Re i nf o r c e d Re a c t i v e Po wd e r Co n c r e t e J I A F a n g f a n g 。 ，HE Ku i 。 ，AN Mi n g z h e ，W ANG Er p o 。 ，LU Z h e n b a o 。 (1 S c h o o l o f Ci v i l En g i n e e r i n g，Be i j i n g J i a o t o n g Un i v e r s i t y ，Be ij i n g 1 0 0 0 4 4 ，Ch i n a ；2 Po s t d o c t o r a l Re s e a r c h Ce n t e r ，B e i j i n g Co n s t r u c t i o n E n g i n e e r i n g Gr o u p，Be ij i n g 1 0 0 0 5 5 ，Ch i n a ；3 Be ij i n g En g i n e e r i n g Re s e a r c h Ce n t e r o f Ar c h i t e c t u r a l F u n c t i o n a l Ma c r o mo l e c u l a r Ma t e r i a l s ，B e i j i n g Bu i l d i n g C o n s t r u c t i o n Re s e a r c h I n s t i t u t e ，Co ，Lt d ，Be i j i n g 1 0 0 0 3 9 ，Ch i n a ) Ab s t r a c t ：I n o r d e r t o e v a l ua t e t he f l e x ur a l t ou gh ne s s of s yn t he t i c ma c r o f i be r r e i nf or c e d r e a c t i v e po wd e r c o nc r e t e，b e a m s p e c i m e ns we r e t e s t e d u nd e r f o ur p oi nt s f l e xu r a l me t h od The c o n t e nt s o f s y nt he t i c m a c r o f i be r we r e 4 75， 9 5， 1 4 2 5， 1 9 kg m-。 ，r e s pe c t i ve l y，a nd pl a i n r e a c t i v e p o wde r c o n c r e t e s p e c i me n s wi t h o u t f i b e r we r e a n a l y z e d i n c o n t r a s t Th e r e s u l t s s h o w t h a t p l a i n r e a c t i v e p owd e r c o nc r e t e s p e c i m e ns wi t h ou t f i be r a r e b r i t t l e ne s s，s p e c i me ns b r e a k do wn wh e n t he c r a c k i s a p pe a r e d，a nd t he d e s c e nd i ng br a nc h o f l o a d d e f l e c t i on c ur v e s c a nno t b e c ol l e c t e d W hi l e t he f a i l ur e mod e of s pe c i me n s wi t h s yn t he t i c m a c r o f i be r i s d uc t i l i t y a n d a s t e a d y de s c e nd i ng br a n c h o f l o a d d e f l e c t i on c u r ve s i s c ol l e c t e d At t he s a m e t i me，t he c u r ve s a l l h a v e t wo pe a ks，p r e s e nt i ng t h e p h e n o me n o n o f s e c o n d a r y r e i n f o r c e me n t Th i s me a n s t h a t s y n t h e t i c ma c r o f i b e r c a n i mp r o v e t h e f l e x u r a l t o u g h n e s s o f r e a c t i v e p o wd e r c o n c r e t e De s c e n d i n g b r a n c h o f l o a d d e f l e c t i o n c u r v e s i s 收稿 日期 ： 2 0 1 4 0 5 1 3 基金项 目： 国家 自然科学基金项 目( 5 1 2 7 8 0 3 9 ) ； 北 京市博 士后基金项 目( 2 0 1 4 Z Z 一 4 1 ) 作者简介 ： 贾方方( 1 9 8 4 一 ) ， 女 ， 山东菏泽人 ， 工学博士 ， 博士后 ， E ma i l ： j i a f a n g f a n g 0 6 1 6 3 C O m。 学兔兔 w w w .x u e t u t u .c o m 8 O 建筑科 学 与工程 学报 2 0 1 4年 f l a t t e r a n d t o u g h n e s s i n d e x wi t h t h e i n c r e a s i n g o f f i b e r c o n t e n t Th e r e s i d u a l i n t e n s i t y i s a b o v e 8 5 o f f l e x u r a l s t r e n g t h wh e n t h e f i b e r c o n t e n t ( v o l u me f r a c t i o n) i s 1 0 一 2 0 ， wh i c h i n d i c a t e s t h a t s y n t h e t i c ma c r o f i b e r h a s e x c e l l e n t c r a c k r e s i s t a n c e ，a n d c a n i mp r o v e t h e d u c t i l i t y of b e n di n g t e n s i on s pe c i me n s a f t e r c r a c ki n g Ke y wo r d s ：s y n t h e t i c ma c r o f i b e r ；r e a c t i v e p o wd e r c o n c r e t e ；f l e x u r a l t o u g h n e s s ；t o u g h n e s s i n de x：r e s i d u a 1 i n t e n s i t y 0 引 言 活性粉末混凝土是一种具有超高强度和高耐久 性的新型水泥基复合材料 ， 制备过程 中通过最紧密 堆积理论优选骨料 ， 同时掺入大量活性粉末提高基 体致密性_ I 。活性粉末混凝 土仍具有混凝 土的脆 性 ， 且 由于胶凝 材 料较 多 ， 容 易 开裂 ， 因 此需 要 掺 人 纤维来提高其韧性和抗裂性。目前活性粉末混凝土 在配制过程中多通过掺入钢纤维来达到增强增韧抗 裂的目的l 2 ， 但是钢纤维 自重较大 ， 且有锈蚀 的隐 患 ， 若施 工不 当造成 钢 纤 维 外 露则 可 能 发 生锈 蚀 进 而导致基体腐蚀。 粗合 成纤 维 ( 直 径大 于 0 1 mm) 是一 种 新 型 的 增强增韧材料 4 ， 与钢纤维相 比具有轻质 、 耐腐蚀 、 易分散的特点 ， 同时能提高混凝土的抗裂性l 5 、 抗 冲 击性l 6 。 、 抗弯韧性和抗疲劳性能 8 ， 在活性粉末 混 凝土中掺入 粗合成纤 维可 以提 高试件 的延性l 1 。 抗弯韧性是反映纤维增韧效果及基体内部结构性能 的一个重要指标。为研究粗合成纤维对活性粉末混 凝土的增韧效果 ， 本文 中笔者采用 四点弯 曲试验对 粗合成纤维活性粉末混凝土进行了研究 。 l 试验方案 1 1 原材 料及 配合 比 本 次 试 验 中采 用 的 活性 粉 末 混 凝 土 的原 材 料 有 ： P 0 4 2 5普通 硅 酸盐 水 泥 ； 超 细 微 硅 粉 ； 粒 径 为 0 6 2 5 1 mm 的石英砂 ； 减水率为 2 9 的高性能减 水 剂 ； 粗 合 成 纤 维 和 水 。其 中 粗 合 成 纤 维 为 直 径 0 9 1 mm、 长度 3 8 mm 的 聚丙 烯粗 纤 维 ， 表 面 压 痕 处理 ， 纤维密度为 0 9 1 k g m_ 。 ， 抗拉强度大于 4 5 0 MP a 。粗合成 纤维掺 量 ( 体积分 数， 下 同) 为 0 ， 0 5 ， 1 0 ， 1 5 ， 2 0 五 种 ， 其 用 量 分 别 为 4 7 5 ， 9 5 ， 1 4 2 5 ， 1 9 k gm_ 。 。根据 纤 维 掺量 的不 同， 试验共分 5组 ， 每组 3个试件 。活性粉末混凝土 试验配合比及试件编组列于表 1 。 1 2试件 制备及 养 护 采 用 1 0 0 mm1 0 0 mm4 0 0 mm 的棱柱 体试 表 1 活性粉末混凝土配合 比 Ta b 1 M i x Pr o p o r t i on s o f Re a c t i v e Po wde r Co nc r e t e 各材料用量 ( k g mI 3 ) 试件 纤维掺 组号 量 水泥 硅粉 石英砂 水 减水剂 粗合成 纤 维 CO O O 7 0 6 l 6 O l 2 4 9 l 2 2 7 5 0 CO 5 0 5 7 0 6 l 6 O 1 2 4 9 1 2 2 7 5 5 C1 0 1 0 7 0 6 1 6 O 1 2 4 9 1 2 2 7 5 1 O C1 5 1 5 7 0 6 1 6 0 1 2 4 9 1 2 2 7 5 1 5 C2 0 2 0 7 0 6 1 6 0 1 2 4 9 1 2 2 7 5 2 O 件 ， 试件成型过程 中， 首先将骨料及纤维倒入搅拌机 内搅拌 2 3 mi n ， 使纤维均 匀分布在骨料中， 然后 掺入胶凝材料继续搅拌 3 mi n ， 最后加入水和减水 剂搅拌 5 mi n 。搅 拌完成后将 拌合物装入模具 中， 振动成型。试件成型后 2 4 h脱模 ， 然后放人蒸汽养 护箱 中 7 5。 C高温下养护 7 2 h ， 随后移到标准养护室 养护 2 8 d后进行试验 。 1 3 试 验方 法 参考 钢纤维混凝土试验方法 ( C E C S 1 4 ： 8 9 ) ， 采用 四点弯曲方式加载， 跨度为 3 0 0 mm， 加载点间 距 为 1 0 0 mm。试 验 在 3 0 0 k N 的万 能 试 验 机 上 完 成， 加载速率为 0 1 mms 。采用 1 0 0 k N的荷载 传感器量测试验荷载， 跨 中挠度采用 2个量程为 3 O mm 的位移传感器量测 ， 所有数据 由东华测试 系统 自动采集 。 2 试验过程及分析 2 1 试 件破 坏过 程及 破坏 形态 所有弯拉试件破坏时均在其跨 中出现 1条主裂 纹 。不掺入粗合成纤维 的 C O组试件表现出明显的 脆性 ， 在裂缝出现后随即发生断裂 ， 试件断成两截 ， 与普通混凝土弯曲破坏形式相 同。掺入粗合成纤维 试 件 ( C O 5 ， C 1 0 ， C 1 5 ， C 2 0组 试 件 ) 的 破 坏 形 态 如图 1 所示。从 图 1可 以看出， 粗合成纤维掺入后 弯拉试件的破坏形态相似 ， 都是在三分点内开裂， 有 1条主裂缝 ， 裂缝处有纤维相连 ， 试件未发生断裂 ， 表现出明显的延性破坏 。通过试验发现 ， 在加载过 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 8 2 建 筑科 学与 工程 学报 2 0 1 4血 体紧密结合且具有较强的粘结力 ， 因此将粗合成纤 维 由基体 内拔 出需要耗 费很大 的能量 ， 荷载增大 。 随着荷载继续增大 ， 粗合成纤维慢慢被拔 出， 之后荷 载再次缓慢下降 ， 荷载一 挠度曲线下降段 中荷载反复 上升、 下降呈现锯齿状 即为纤维拔 出过程。随着纤 维掺量的增加， 荷载一 挠度曲线的二次强化效应愈加 明显 ， 同时曲线下降段更加饱满 ， 与 z轴所围面积 增大 ， 表明试件的抗弯韧性提高。 掺人粗合成纤维后能够提高活性粉末混凝土试 件抗弯韧性 的主要原因是 ， 本次试验 中采用 的粗合 成纤维表面进行 了压痕处理 ， 纤维与基体间具有很 高的粘结强度 。当基体发生裂缝破坏时， 裂缝处 的 纤维开始承受拉力 ， 并通过与基体 间的粘结力将荷 载传至裂缝两侧混凝土基体， 阻止裂缝的发展 ， 同时 提 高基体 的 能量 吸收能力 。纤 维拔 出过 程 中需 要 吸 收 很大 的能量 ， 能量 吸 收过 程 与 纤维 和基 体 间 的粘 结强度有关 ， 随着纤维掺量的增加 ， 裂缝处纤维数量 增大， 大量纤维的桥联作用可有效提高基体的韧性 。 当外部荷载产生的弯拉应力大于纤维与基体间的粘 结强度时， 纤维即被拔 出。由于粗合成纤维在拔出 前会发生极大变形， 因此 即使开裂基体 变形值 ( 挠 度) 很大也不破坏 ， 从而大大提高活性粉末混凝土的 断裂 韧性 ， 以此 达到增 韧 的 目的_ 1 。纤 维 拔 出过 程 主要 体现在荷载一 挠度 曲线 的下降段， 纤维 掺量越 大 ， 纤维 拔 出所 需要 的能 量 就 越 大 ， 相 应 的荷 载一 挠 度 曲线也越 加平 缓 。 3试验结果及分析 采用 钢纤 维混 凝 土试 验 方 法 ( C E C S 1 4 ： 8 9 ) 中的公式 ( 1 ) ， ( 2 ) 计算 初裂 强度 及抗折 强度 ， 即 f 。 一P L ( b h 。 ) ( 1 ) f f c 一P L ( b h ) ( 2 ) 式 中 ： P P 分 别 为 试 件 初 裂 荷 载 和 极 限 荷 载 ； -厂 ， f c 1 分别 为初裂 强 度 和抗 折 强 度 ； L， b ， h分 别 为 支座 间距 、 试 件截 面宽 度和试 件截 面 高度 。 对于低弹性模量纤维， 剩余强度可真实地反映 纤维混凝土裂后强度的特性 1 3 _ ， 因此 ， 本 文中采 用 美国 AS TM 建议的韧性指数 ， ， J 。 ， J 。 。 及剩余强度 分析抗弯韧性， 其 中剩余强度 S 及相对剩余强度 s 可按以下公式进行计算 L Po 5+ Po7 5+ P1o+ P12 5 ， -A R一 一 SI R一 坐 1 0 0 ( 4) ，f c m 式 中： P。 ， P 。 ， P ， P 分别为跨 中挠度 为 0 5 ， 0 7 5 ， 1 0 ， 1 2 5 mm 时对应 的荷 载 。 由于粗合成纤维混凝土的韧性较好 ， 挠度 为 2 mm时 ， 纤维 的增韧作用 仍 比较 明显 ， 为此 邓宗才 等口 提出在计算剩余强度时 ， 采用挠度为 2 mm作 为结束标准， 剩余强度可采用下式计算 c、 L Po 5+P10+ P15+ P2o ， 一 式中： P， P。 。 分别为跨 中挠度为 1 5 ， 2 0 mm 时 对应的荷载。 从图 2还可以看 出， 粗合成纤维掺入后活性粉 末混凝土弯拉试件的荷载一 挠度曲线有 2个峰值 ， 同 时曲线的下降段斜率较小， 即荷载达到最大值后 ， 随 着挠度的增加 ， 荷载 降低幅度较小 。剩余强度主要 考察试件开裂后特征 ， 若在挠度较大的情况下， 荷载 降低较 小 ， 说 明纤 维对 裂缝 出现后 增韧 效果 越 明显 。 为此 ， 本文中采用公式( 3 ) ， ( 5 ) 两种方法计算剩余强 度 ， 从而 更好 地反 映粗合 成 纤维 的增韧 效果 。 根据公式( 1 ) ( 5 ) 及荷载一 挠度曲线积分 ， 计算 得到粗合成纤维掺量为 0 2 0 时活性粉末混 凝土抗弯韧性结果见表 2 。 从 表 2可 以看 出 ： ( 1 ) 粗合成纤维 的掺入对活性粉末混凝 土初裂 强度无 明显 影 响 ， 粗合 成纤 维 掺量 在 0 9 6 2 0 之 间变化时 ， 初裂强度都集 中在 8 6 MP a左右 。粗合 成纤维掺量小于 1 5 时， 抗折强度都在 1 0 MP a 左 右 ， 当粗合成纤维掺量增加到2 0 时 ， 抗折强度有 表 2抗 弯 韧 性 试 验 结 果 Ta b 2 Ex pe r i m e nt Re s ul t s o f Fl e x u r a l To u g hn e s s 初裂跨 中 峰值跨 中 韧性指数 式( 3 ) 计算 的 式( 3 ) 计算的 式( 5 ) 计算 的 式 ( 5 ) 计算 的 试件组号 ， f c l ， MP a f f MP a 挠度 mm 挠度 mm 5 I 1 0 3 0 S A R MP a S 1 R S A R MP a 5 1 R CO 8 7 3 0 2 2 8 9 9 4 0 2 5 4 1 O O 1 O O 1 O O CO 5 8 5 2 0 1 4 0 1 0 0 7 0 1 9 3 4 1 8 5 8 8 1 1 9 7 3 1 8 3 1 6 1 3 2 5 3 2 2 4 Cl _ 0 8 6 4 0 1 1 8 1 0 0 5 0 2 3 7 5 07 8 5 O 1 5 5 2 8 6 5 8 6 O 3 8 7 0 8 7 5 4 C1 5 8 6 6 0 2 1 0 9 8 3 0 2 8 9 5 5 2 1 1 6 3 1 5 9 4 9 5 5 9 7 1 2 9 8 O 9 9 6 6 C2 0 8 6 O 0 1 5 8 1 1 5 2 O 2 6 3 5 6 4 1 1 7 7 1 7 8 9 1 0 3 8 9 O O 9 1 0 7 3 9 3 1 3 注 ： 所有数据均为 3个试件的平均值 。 学兔兔 w w w .x u e t u t u .c o m 第 3期 贾方方 ， 等 ： 粗合 成 纤维 活性粉 末混 凝 土抗 弯韧性 试验 8 3 明显提高， 与不掺入纤维试件相比， 约提高1 5 9 0 。 粗合成纤维为有机纤 维， 其弹性模 量远小于活性粉 末混凝土， 因此 ， 将粗合成纤维掺入到活性粉末混凝 土中， 并不 能像 掺入 钢纤维 一样 起到 明显 的增 强 作用E 。 ( 2 ) 粗合成纤维掺量为 0 5 2 0 时活性粉 末混凝土的弯曲韧性指数 J ， 。 ， 。 。 均随粗合成纤 维掺 量 的 增 加 而 增 大 。粗 合 成 纤 维 掺 量 为 0 5 时 ， 韧性 指 数 ， 。 ， 。 。 分 别 为 4 1 8 ， 5 8 8 ， 1 1 9 7 ， 粗合成纤维掺量增加到 2 0 时 ， ， 。 。 增 加到 5 6 4 ， 1 1 7 7 ， 1 7 8 9 ， 分别提高 了 3 4 9 3 ， 1 0 0 1 7 ， 4 9 4 6 ， 说明掺入粗合成纤维能够大大提高活性粉 末混 凝土 的抗 弯韧 性 。 ( 3 ) 利用公式( 3 ) ， ( 5 ) 计算得到的剩余强度差别 不大 。粗合成纤维掺量为 1 0 2 0 时， 剩余强 度都在抗折强度 的 8 5 以上 ， 说明掺人粗合成纤维 具有较高的阻裂能力 ， 使得试件在达到峰值荷 载后 还可保持较高的荷载 ， 有效提高 了活性粉末混凝土 的韧性 。粗合成纤维掺量为 0 5 时， 荷载达到极 限值后急剧下降， 所 以剩余强度相对较小 ， 但是裂缝 处 的纤 维仍 然 能够 起 到 一 定 的增 韧作 用 ， 改变 了试 件 的破 坏形 式 。 4 结语 ( 1 ) 不掺入纤维 的素活性粉末混凝 土弯拉试件 发生脆性破坏， 粗合成纤维掺入后能够提高活性粉 末混凝土试件的韧性 ， 使破坏形态转变成为 明显 的 延性 破 坏 。 ( 2 ) 粗合成纤维掺人后活性粉末混凝土弯拉试 件的荷载一 挠度曲线具有稳定的下降段 ， 同时出现 了 二次强化现象， 曲线有 2 个峰值 ， 且随纤维掺量的增 加 ， 曲线 的下 降段 更加 饱满 ， 与 z轴 所 围面积 增大 。 ( 3 ) 粗合成纤维不能提高弯拉试件的抗折强度 ， 但是 能够 阻 止试 件 开裂 后 裂 缝 的 发 展 ， 从 而 有 效 提 高了活性粉末混凝 土弯拉试件的韧性 ， 随着纤维掺 量 的增加 ， 试 件 的韧性 指数 增 大 ， 纤 维掺 量为 2 0 时 ， 韧 性 指数 ， 。 相 比纤 维 掺量 为 0 5 时 的 韧性指数分别提高 3 4 9 3 ， 1 0 0 1 7 ， 4 9 4 6 。 ( 4 ) 粗合成纤维对弯拉试件基体开裂后的增韧 效果明显 ， 纤维掺量为 1 0 2 0 时 ， 抗 弯试 件 的剩余强度均在抗折强度的 8 5 以上。 参考 文献 ： Re f e r e n c e s ： r 1 RI CHARD P， CHEYRE Z Y M Co mp o s i t i o n o f Re a c t i v e P o wd e r C o n c r e t s i- j C e me n t a n d C o n c r e t e R e s e a r c h， 1 9 9 5 ， 2 5 ( 7 ) ： 1 5 0 1 - 1 5 1 1 BAYARD 0 。 PLE OFr a c t ur e M e c ha n i c s of Re a c t i ve Po wd e r Con c r e t e： M a t e r i al Mode l i ng a nd Ex pe r i m e n t a l I n v e s t i g a t i o n s J E n g i n e e r i n g F r a c t u r e Me c h a n i c s ， 2 0 0 3 ， 7 0 ( 7 8 ) ： 8 3 9 8 5 1 J I T， CHEN C Y， ZHUANG Y Z Ev a l u a t i o n Me t h o d f o r Cr a c k i n g Re s i s t a n t Be h a v i o r o f Re a c t i v e Po wd e r C o n c r e t e J C o n s t r u c t i o n a n d B u i l d i n g Ma t e r i a l s ， 2 O 1 2 ， 2 8 ( 1 ) ： 4 5 - 4 9 邓宗才 高性 能合 成纤 维混凝土 M 北京 ： 科学 出版 社 ， 2 0 0 3 DENG Zong c a i Hi g h Pe r f o r ma n c e Sy nt h et i c Fi be r R e i n f o r c e d C o n c r e t e M B e i j i n g ：S c i e n c e P r e s s ， 2 00 3 常洪雷 ， 金祖权 ， 任鹏程 有机仿 钢纤 维增 强混凝土 断 裂韧性及抗裂性能研究 _ J 混凝土 ， 2 0 1 3 ( 2 ) ： 4 6 4 9 CHANG Ho n g l e i ， J I N Zu q u a n， REN P e n g c h e n g St u dy on Fr a c t u r e To ug hne s s a n d Cr a c k Re s i s t a n c e o f S t e e l wi r el i k e O r g a n i c F i b e r R e i n f o r c e d C o n c r e t e J C o n c r e t e ， 2 0 1 3 ( 2 ) ： 4 6 4 9 邓宗才 ， 李建辉 ， 王现 卫 ， 等 粗合成 纤维增 强混 凝土 的冲击动载特性 J 混凝土 ， 2 0 0 6 ( 1 0 ) ： 2 7 3 0 DENG Z o n g c a i ， LI J i a n hu i ， W ANG Xi a n we i ， e t a 1 Dy na mi c Pr op e r t i e s o f Sy nt he t i c M a c r o f i be r Re i n- f o r c e d C o n c r e t e J C o n c r e t e ， 2 0 0 6 ( 1 o ) ： 2 7 3 0 李 建辉 ， 张科强 ， 邓宗 才 粗合成纤维混凝土抗 弯冲击 强 度的分布规律 J 建 筑科 学与 工程学 报 ， 2 0 0 7 ， 2 4 ( 4 ) ： 5 4 5 9 I I J i a n h u i 。 Z HANG Ke q i a n g。 DENG Z o n g c a i Di s t r i b u t i o n Re g u l a r i t y o f Fl e x u r a l I mp a c t Re s i s t a n c e o f S y n t h e t i c Ma c r o f i b e r R e i n f o r c e d C o n c r e t e J J o u r n al o f Ar c hi t e c t ur e a n d Ci v i l En gi ne e r i ng，2 0 07，2 4 ( 4) ： 5 4 5 9 邓宗才 ， 李建辉 ， 王现卫 ， 等 粗合 成纤 维混凝 土抗 弯 韧性及疲 劳特 性试 验 研究 J 新 型建 筑 材料 ， 2 0 0 6 ( 7)： 8 - 1 0 DENG Z o n g c a i ， LI J i a n h u i ， WANG Xi a n we i ， e t a 1 Exp e r i me nt a l St u dy o n Fl e x ur e Re s i s t a nc e an d Fa t i gue Cha r ac t e r i s t i c o f Coa r s e Sy nt he t i c Fi be r Co n c r e t e J Ne w B u i l d i n g Ma t e r i a l s ， 2 0 0 6 ( 7 ) ： 8 - 1 0 H S I E M 。 TU C， S ONG P S M e c h a n i c a l Pr o p e r t i e s o f P o l y p r o p y l e n e Hy b r i d F i b e r Re i n f o r c e d C o n c r e t e J M a t e r i a l s Sc i e nc e a nd En gi ne e r i ng：A ，2 00 8，49 4 ( 1 2 )： 1 5 3 1 5 7 E 1 0 曹小霞 ， 郑居 焕 钢纤维 和聚丙烯 粗纤维 对活性 粉末 混凝土强度和延性 的影 响E J 安徽 建筑 工业学 院学 报 ： 自然科 学版 ， 2 0 1 1 ， 1 9 ( 2 ) ： 5 8 6 1 2 3 4 5 6 7 8 9 学兔兔 w w w .x u e t u t u .c o m 8 4 建筑科学与工程学报 2 0 1 4血 1 1 1 2 1 3 CAO Xi a o x i a ， Z HENG J u h u a n Th e Ef f e c t s o f S t e e l Fi be r a nd Po 1 y pr opy l e ne Co a r s e Fi b e r o n t h e Corn pr e s s i v e St r e n gt h a n d Duc t i l i t y o f M e t a k a ol i n RPC J J o u r n a l o f A n h u i I n s t i t u t e o f A r c h i t e c t u r e 8 L I n d u s t r y： Na t u r a l S c i e n c e， 2 0 1 1 ， 1 9 ( 2 ) ： 5 8 6 1 尹机会 钢一 合 成纤 维混凝 土强度 与韧 性 的试 验研 究 D 大连 ： 大连理工大学 ， 2 0 0 6 YI N J i h u i Ex p e r i me n t a l S t u d y o n S t r e n g t h a n d To u g h n e s s Ch a r a c t e r i s t i c s o f S t e e 卜s y n t h e t i c F i b e r R e i n f o r c e d C o n c r e t e D Da l i a n ： D a l i a n Un i v e r s i t y o f Te c h nol o gy， 2 00 6 华 渊 ， 刘荣华 ， 曾 艺 纤维增韧高性能混凝 土的试 验研究E J 混凝土与水泥制品 ， 1 9 9 8 ( 3 ) ： 4 0 4 3 H UA Yu a n， LI U Ro n g h u a ， Z ENG Yi Ex p e r i me n t a l S t u d y o n Fi b e r To u g h n e s s o f Hi g h P e r f o r m a n c e Co n c r e t e J C h i n a C o n c r e t e a n d C e me n t P r o d u c t s ， 1 9 9 8 ( 3)： 4 0 4 3 戴建 国， 宋玉普 ， 赵 国藩 低 弹性模量纤维混凝 土剩余 弯 曲强度 的力 学意 义 J 混 凝 土与 水 泥制 品， 1 9 9 9 1 4 1 5 ( 1 )： 35 - 38 DAI J i a n - g u o ， S ONG Yu p u， Z HAO Gu o f a n P o s t p e a k F l e x u r a l S t r e n g t h o f Lo w El s t i c mo d u l u s F i b e r Re i n f o r c e d C o n c r e t e J C h i n a C o n c r e t e a n d C e me n t Pr o d u c t s ， 1 9 9 9 ( i ) ： 3 5 - 3 8 邓 宗才 ， 师亚军 ， 曹炜 聚烯烃粗合成纤维混凝 土抗 弯韧性试验 J 建筑科 学 与工程学 报 ， 2 0 1 3 ， 3 0 ( 1 ) ： 1 9 2 4 DE NG Z o n g - c a i ， SHI Ya j u n ， CAO W e i Ex p e r i me n t o n Fl e xu r al To ug hne s s of Pol yo l e f i n M a c r o - f i be r Re - i n f o r c e d C o n c r e t e J J o u r n a l o f A r c h i t e c t u r e a n d C i v i l En g i n e e r i n g， 2 0 1 3， 3 0 ( 1 )： 1 9 2 4 张明波 ， 阎贵平 ， 闰光杰 ， 等 2 0 0 MP a级活 性粉末 混 凝土 抗 弯 性 能 试 验 研 究 J 北 京 交 通 大 学 学 报 ， 2 0 0 7， 3 1 ( 2 )： 8 1 - 8 4 Z HANG Mi n g b o， YAN Gu i- p i n g， YAN Gu a n g j i e ， e t a 1 Ex pe r i me nt a l Re s e a r c h on t h e Fl e x i ng Re s
