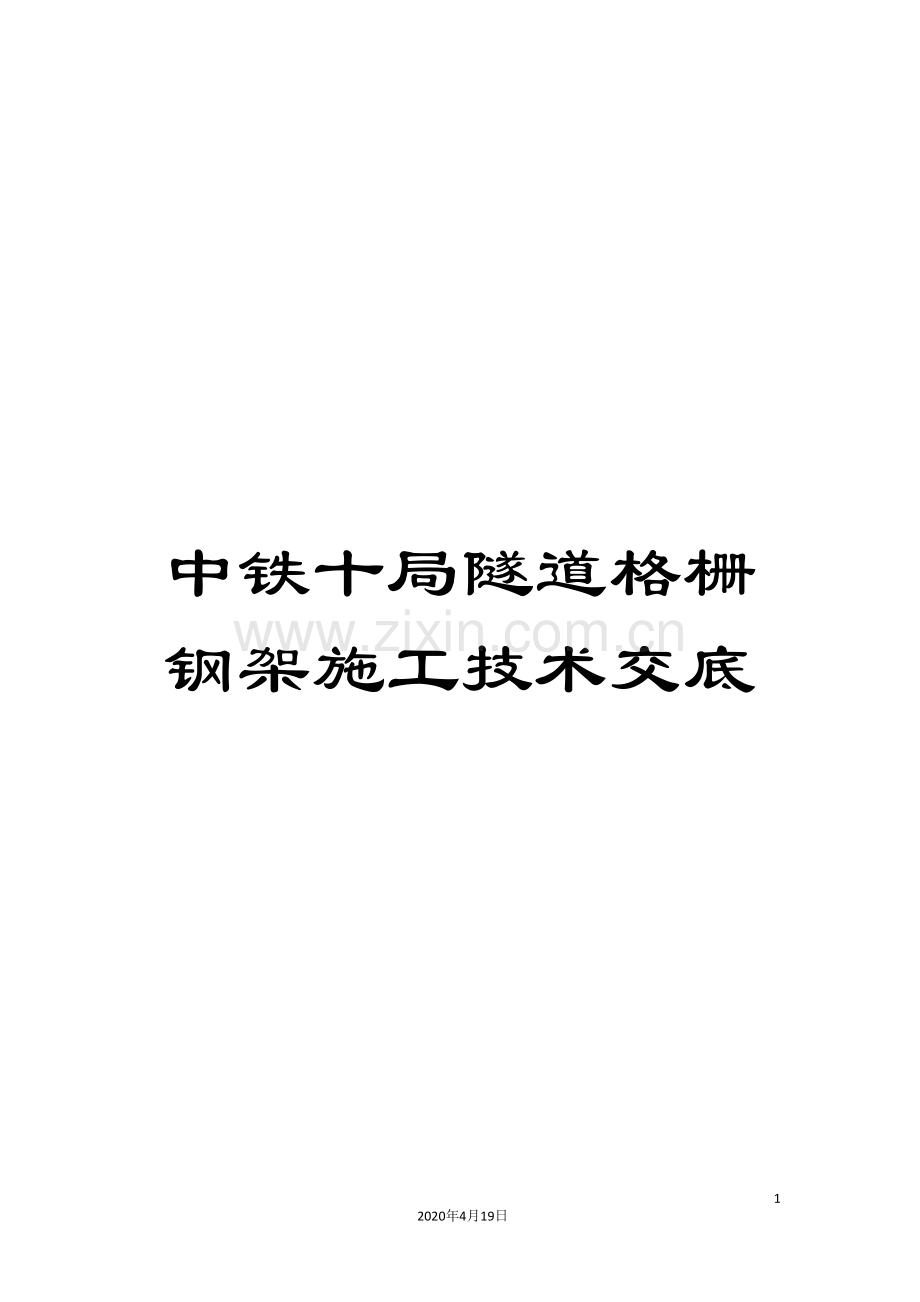

中铁十局隧道格栅钢架施工技术交底.doc

中铁十局隧道格栅钢架施工技术交底

10
2020年4月19日
文档仅供参考
技术交底书
表格编号
1310
项目名称
中铁十局静静铁路五标项目经理部
第 1 页
共 9 页
交底编号

工程名称
苏坊2号隧道
设计文件图号
12058-施隧-07
施工部位
格栅钢架
交底人

审核/批准人

接收人

交底日期

技术交底内容：
1、技术交底范围；
2、设计情况；
3、开始施工的条件及施工准备工作；
4、施工工艺；
5、保护措施
6、质量标准
7、安全、环保、文明施工等技术措施。

附件及附图：
1、格栅钢架图
一、 技术交底范围
本技术交底适用于苏坊2号隧道IV级加强型衬砌
二、 设计情况
IV级加强型衬砌设置每品/1.2m的格栅钢架及拱部Φ42超前小导管加强支护，其中超前小导管纵向间距2.4m，环向间距0.5m，每环17根，每根3.5m。钢架之间用Φ22纵向连接钢筋焊接在一起，环向间距1.0m，钢支撑定位筋采用Φ16钢筋L=1000mm，拱部每片4根，墙部每片4根，共31.6KG
三、施工工艺及技术要求
1、钢拱架加工制作
A、工艺流程
钢筋、型钢加工 焊接成型 验收
B、操作工艺
①钢筋、型钢加工
施工时根据料表及图纸尺寸（见详细附图）切出所需要钢拱架的钢筋和型钢。根据平台、钢拱架模具调整主筋的钢筋加工形状。
考虑到土体变形、防水层厚度和施工误差，开挖轮廓线边墙及拱顶外扩50mm，底板外扩70mm，钢拱架尺寸可根据现场实际情况进行微调。
②焊接成型
钢拱架采用人工集中加工，在加工前先在平整场地上进行1：1放样。放样完成后，按照放样位置打孔，在孔内预埋钢筋，露出地面5～8cm。其允许误差为：
（1）沿钢拱架周边轮廓线拼装偏差不应大于±3cm；
（2）钢拱架同拱部、边墙、底部各单元钢构件拼装而成，各单元间用螺栓连接孔眼中心间距公差不超过±0.5mm；
（3）钢拱架平放时平面翘曲应小于±2cm；
（4）其倾斜不大于2度，格栅钢架的任何部位偏离铅垂面不宜大于5cm。
根据图纸要求组装焊接钢拱架各部件，端部型钢必须用连接螺栓与钢板孔紧固，以确保钢拱架各部件的连接孔位的准确。钢拱架各部件在模具内初步焊接固定后，将钢拱架各部分从模具内均匀对称取出，以避免钢拱架扭曲变形。根据焊接要求（钢筋与钢板的焊接采取双面焊，焊接长度为钢板、角铁表面积长或宽为准；焊缝高为0.3d（d为焊接钢筋直径），角钢与角钢之间用M22螺栓连接）焊接成型，焊接时应对称焊接，减少应力变形。
钢拱架加工完成后，需在平整场地上进行拼装，并检查其尺寸是否符合设计要求。对不能满足设计尺寸要求的，重新检查放样尺寸，也可根据需要进行局部调整，调整后应满足尺寸要求。钢拱架加工时应严格按照图纸施工（见详细附图），不得随意改动。

钢拱架安装施工工艺流程见下图
定位筋定位，与锚杆焊接牢固
打设锁脚钢管（锚杆）
焊接纵向连接筋
加设垫块
隐蔽工程检查验收
测量放样
清除底脚浮碴
安装钢拱架
钢拱架加工
质量验收
钢拱架组拼

钢拱架安装定位后，应先紧固拱顶外侧螺栓，再紧固内侧两个螺栓，必要时也可用与主筋同型号的钢筋绑焊。
2、钢拱架架设：
（1）现场试拼后，将钢拱架安放在设计位置，并进行预固定，格栅标高、位置有现场施工人员测量定位。
（2）按设计位置安设，一般在第一次喷射砼后进行。对局部欠挖部位应予凿除，以保证钢拱架施工位置和结构尺寸的正确性。
（3）钢拱架应垂直于隧道中线。横向±30mm，纵向±50mm，高程±30mm，垂直度5‰。
（4）钢架间采用Φ22钢筋连接，内外间隔交叉布置，间距0.5m。钢架与纵连钢筋间用满焊连接，钢架与连接槽钢采用满焊连接。钢架与岩面间的空隙必须用喷射混凝土真塞密实，以免钢架出现点支撑，受力不均。
（5）钢拱架应与钢筋网连接，钢拱架必须与锚杆焊接牢固，以保证格栅拱、钢筋网、喷射砼和锚杆与围岩形成联合受力结构。并应留有不小于20㎝的锚杆头部与钢拱架连接，确保每根锚杆发挥其作用。
（6）格栅钢架于工作面应楔紧，每片钢架节点及相邻格栅纵向必须分别连接牢固。
（7）钢拱架应与喷射混凝土形成一体，钢架与围岩间的间隙必须用喷射混凝土充填密实;钢架应全部被喷射混凝土覆盖,喷射砼保护层厚度不小于40mm。中部型钢临时支护厚度为250mm，型钢保护层厚度为25mm；按间距50cm设置一榀I18工字钢钢架，工字钢要连接牢固，并与边墙锚杆加以连接。
四、钢拱架施工应注意的质量问题
1、钢筋焊接施工之前，应清除钢筋。钢板焊接部位以及钢筋与电极接触处表面上的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应予以矫直或切除。
2、焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋。
3、焊接地线与钢筋应接触紧密。
4、焊接过程中应及时清渣，焊缝表面应光滑， 焊缝余高应平缓过渡，弧坑应填满。
5、搭接焊时，宜采用双面焊，当不能进行双面焊时，方可采用单面焊。搭接长度可与下表帮条长度相同。

钢筋帮条长度
焊接方式
焊缝型式
焊接长度l
帮条焊接
单面焊
≥8d
双面焊
≥4d
搭接焊接
单面焊
≥10d
双面焊
≥5d
注： d 为主筋直径(mm)
6、帮条焊接头或搭接焊接头的焊缝厚度 s 不应小于主筋直径的0.3 倍；焊缝宽度 b 不应小于主筋直径的0.8 倍。
7、帮条焊或搭接焊时，钢筋的装配和焊接应符合下列要求：
（1） 帮条焊时，两主筋端面的间隙应为2～5mm。
（2） 搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在同一直线上。
（3） 帮条焊时，帮条与主筋之间应用四点定位焊固定；搭接焊时，应用两点固定； 定位焊缝与帮条端部或搭接端部的距离宜大于或等于20mm 。
（4） 焊接时，应在帮条焊或搭接焊形成焊缝中引弧；在端头收弧前应填满弧坑， 并应使主焊缝与定位焊缝的始端和终端熔合。
（5）焊渣必须清理干净，焊缝表面应平整，不得有假焊，焊缝表面不得有裂缝、凹陷和焊瘤等缺陷。
（6）焊接电流应根据焊条的大小进行调节，以免主筋与箍筋产生咬合，烧伤钢筋，导致钢架整体刚度减小。
8、钢筋格栅焊件应对称均匀从模具内取出，以减少外力变形。
9、应对格栅施工模具进行定期检查，防止模具松动变。
10、上台阶格栅安装时，拱脚处基底应清除扰动土，必要时可采取预加固，防止拱顶下沉。
五、现场安全保证措施
（1）按照施工技术交底进行施工，严格遵守施工现场的安全生产制度。现场人员应加强自我防护意识，进入施工现场必须戴安全帽，并穿戴好必要的劳动保护用品，不得穿短裤、拖鞋、凉鞋及赤膊进入施工现场作业。
（2）加强对用电的管理，实行三相五线制供电方式，所有电器设备必须装设漏电保护开关，所有电器必须由持证电工安装、维修，严格接地、接零和安装漏电保护器三种安全保护，场内电线、电缆必须具备良好的绝缘性能；严禁一闸多孔和一闸多用，桩机电线、电缆必须架空，严禁拖地和埋压土中，做到安全用电。
（3）机械设备实行定期保养维修制度，各种机械必须由持证人员操作，机械必须保持良好的运行状态，严禁带病运行。
（4）夜间施工必须保证充分的照明。
（5）遇雷雨等恶劣气候应停止作业，休息或作业结束时，应切断操作箱上的总开关，将离电源最近的配电盘上的开关切断。
六、机械设备使用安全保证措施
（1）严禁无证人员上岗进行机械操作。
（2）机械操作人员严格按照操作规程运作机器，不得违规操作。
（3）机械操作司机对机械的各个传动部分、操作控制部分经常检查，发现异常情况必须马上报告设备部门及有关人员维修，严禁行车带病工作。
（4）爱护机械设备，做好机械的保养和清洁工作。
（5）在机械运作范围内严禁非机械操作人员滞留。
（6）机械设备在施工现场停放时，选择安全的停放地点，夜间专人看管。
（7）做好机械运作记录，根据记录和操作经验，有预见性的对机械运作提出保养和故障排除预案。
