电 压
一、 填空题:
1.电源是提供_________的装置, 要使一段电路中产生电流, 它的两端就要有_________, 同时电路要_________。
2.一节干电池的电压是_________ V, 一个铅蓄电池的电压是_________ V, 照明电路的电压是_________ V,
对人体的安全电压不高于_________ V。
3、 80 V=________ mV=________ kV; 3.6×103 mV=________ V=________ kV。
4.电压表的使用规则是:
图4
( 1) 电压表要__________联在电路中。
( 2) 连接电压表时, 必须使电流从_________接线柱流入电压表。
( 3) 被测电压不能超过电压表的__________。
4.灯L1和L2串联, 先用电压表测灯L1两端的电压, 如图4所示, 再测L2两端电压时, 只将电压表接A的一端改接C, 这种接法_______( 填”正确”或”不正确”) , 理由是________________。
5. 如图5所示电路。( 选填”电压表”或”电流表”) ;
图5
( 1) 若E1、 E2串联, ①________表, ②________表, ③________表;
( 2) 若E1、 E2并联, ①________表, ②________表, ③________表;
( 3) 当②______表和③______表时, 这是绝对不允许的, 这造成了______现象。

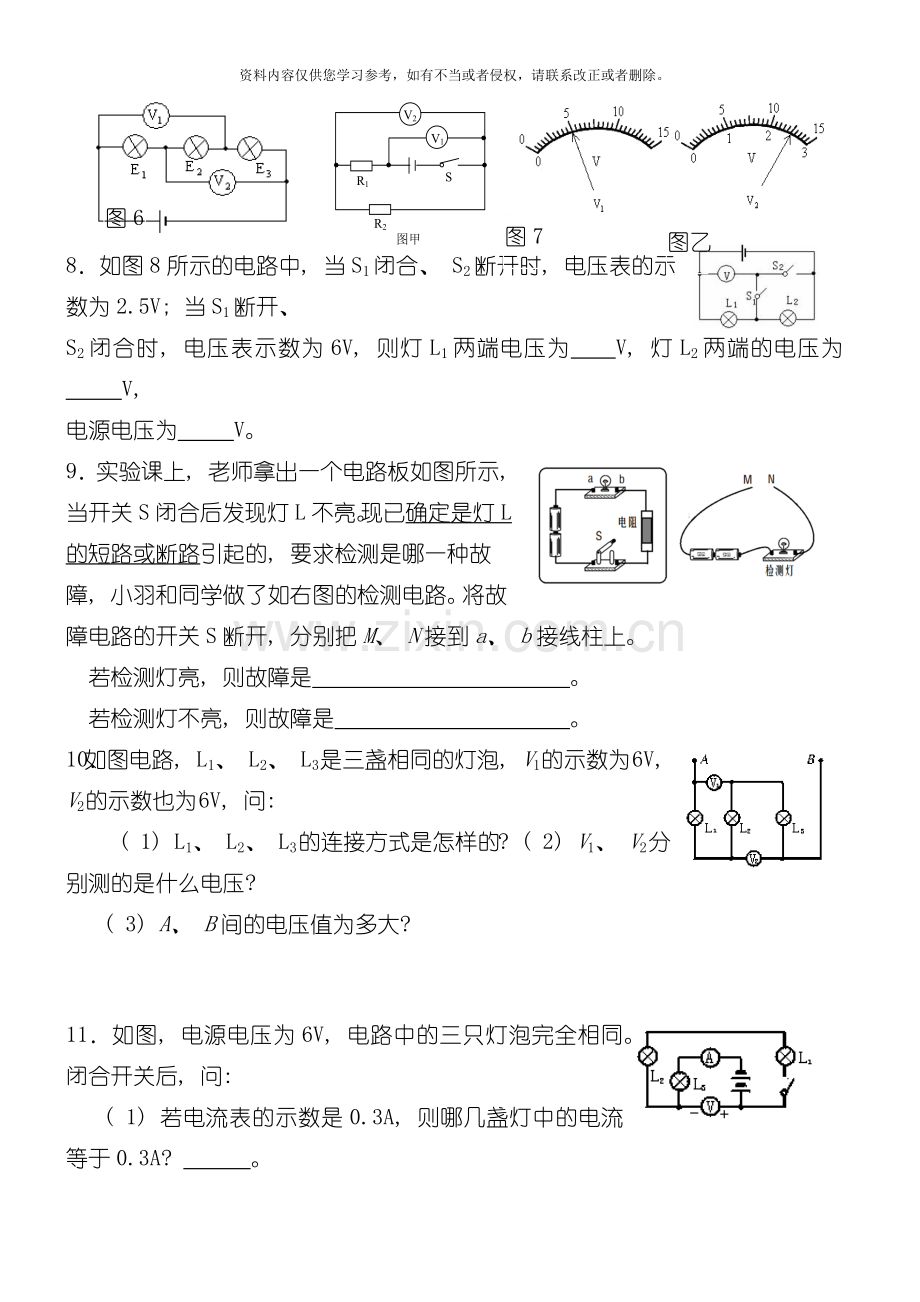

6. 如图6所示电路, 灯E1、 E2和E3的连接方法是_______联; 若灯E1两端电压为2V, 灯E2两端电压为3V,
灯E3两端电压为5V, 则电压表V1示数为_______V, 电压表V2示数为_______V, 电源电压为_______V。
7.如图7甲所示电路中, 电压表所示量程不明, 当电路闭合后, V1和V2示数分别如图乙所示, 则V1用的量程是_______V, V2用的量程是_______V, 电阻R1上电压U1=_______V, 电阻R2上电压U2=_______V。
图6
图7
图乙

8．如图8所示的电路中, 当S1闭合、 S2断开时, 电压表的示数为2.5V; 当S1断开、
S2闭合时, 电压表示数为6V, 则灯L1两端电压为  V, 灯L2两端的电压为   V,
电源电压为   V。
9．实验课上, 老师拿出一个电路板如图所示,当开关S闭合后发现灯L不亮。现已确定是灯L的短路或断路引起的, 要求检测是哪一种故障, 小羽和同学做了如右图的检测电路。将故障电路的开关S断开, 分别把M、 N接到a、 b接线柱上。
若检测灯亮, 则故障是          。
若检测灯不亮, 则故障是           。
10．如图电路, L1、 L2、 L3是三盏相同的灯泡, V1的示数为6V, V2的示数也为6V, 问:
( 1) L1、 L2、 L3的连接方式是怎样的? ( 2) V1、 V2分别测的是什么电压?
( 3) A、 B间的电压值为多大?

11．如图, 电源电压为6V, 电路中的三只灯泡完全相同。闭合开关后, 问:
( 1) 若电流表的示数是0.3A, 则哪几盏灯中的电流等于0.3A? 。
( 2) 电压表的读数为 。
( 3) 断开开关后, 电压表的示数为 , 电流表的示数 。

二、 选择题:
1. 下面是四位同学就电源、 电压、 电流所提出的四种看法, 其中你认为她们的看法中有问题的是( )
A. 小华认为: 电源是提供电压的装置
B. 小宇认为: 电路中只要有了电源, 就一定会形成电流
C. 小丽认为: 一节新干电池的电压是1.5V, 它是将化学能转化为电能
D. 小红认为: 电压是形成电流的原因
2.在选择电压表的量程时, 正确的是( )
A.经试触后被测电压不超过小的量程时,尽可能选择小量程 B.尽可能选择大一些的量程
C.尽管选用的量程不同, 但对测量结果毫无影响 D.为使测量结果更精确, 量程选得越小越好
3.某同学使用电压表时, 估计待测电路中的电压应选用0～3V的量程, 但她误用0～15V的量程来测量。这样做的结果是( )
A．指针摆动角度大, 会损坏电压表 B．指针摆动角度小, 会损坏电压表
C．指针摆动角度小, 读数比较准确 D．指针摆动角度小, 读数不够准确
4.某同学在用电压表测电压时, 选用了”+”、 ”3”接线柱, 读数时却误按照”+”、 ”15”接线柱来读, 得到电压值为13.5 V。则实际值为( )
A. 4.5 V B. 2.7 V C. 3.5 V D. 1.5 V
5、 如图5所示,电源电压为4.5V,R1=R2=10Ω,电流表、 电压表分别使用0.6A和3V的量程.连接正确的是( )
V
A
R1
R2
+
－
－
＋
R2
R1
V
A
+
－
+
－
＋
－
＋
－
V
A
R1
R2
＋
－
＋
－
V
A
R2
R1
A B 图5 C D

6.如图所示的各电路图中, 电流表和电压表的使用均正确的是( )

7、 用电压表测灯L1两端的电压, 如图7所示四个电路图中, 正确的是[ ]

图7

图8

8. 在图8所示的电路中, 当开关S断开时, 下列说法中正确的是( )
A、 电源两端电压为零 B、 电灯两端电压为零 C、 开关两端电压为零 D、 以上说法都不正确
9. 如图9所示电路中, 下列说法中正确的是( )
A. 滑动变阻器R与定值电阻是串联关系
图9
图10
B. 电压表测电源两端电压
C. 当滑片P到右端时, 变阻器接入电路电阻为零
D. 当滑片P到左端时, 电路短路
10.如图10所示, 电压表所测的是( )
A.电源电压 B.灯L1两端的电压 C.灯L2两端的电压 D.灯L1与L2两端的电压
11．如图11所示的电路中, 当开关S闭合时, 电压表Vl的示数为3伏, V2的示数为6伏, 则电源电压为( )
Ａ．3伏 Ｂ．6伏 C．9伏 Ｄ．12伏
12．如图12所示, 用电压表测灯泡L两端的电压, 如干电池的电压为1.5 V, 则两图中电压表V1、 V2的读数分别是( )
A. V1为1.5V,V2为1.5V B. V1为1.5V,V2为零
C. V1为零, V2为1.5V D. V1V2都是零
甲 图12 乙
13.在如图13( a) 所示的电路中, 当闭合开关后, 两个电压表指针偏转均为图( b) 所示, 则电阻R1和R2两端电压分别为( )
A. 4.8V, 1.2V B. 6V, 1.2V C. 1.2V, 6V D. 1.2V, 4.8V

图15
图14

14．如图14所示, 电源电压保持不变, 开关S从闭合到断开时, 则电压表应该是[ ]
A．示数变为0 B．有示数, 测量的是电源电压
C．有示数, 测量的都是灯两端的电压 D．示数将变大, 但无法测量
15、 如图15中电源电压保持不变, 当S1, S2都闭合时, 电压表示数为4.5V; 当S1闭合S2断开时, 电压表示数为3V; 那么S1, S2都断开时, L1和L2两端的电压分别为[ ]
图16
A．3V和4.5V B．1.5V和4.5V C．3V和1.5V D．1.5V和3V
16．如图16所示, 下列说法正确的是[ ]
A．电流表、 电压表的连接都是错误的
B．S, S1和S2都闭合时, 电流表测L2中的电流强度
图17
C．S, S1和S2都闭合时, 电流表测L1中的电流强度
D．S, S1和S2都闭合时, 电压表只能测量L2两端的电压
17．在图17所示的电路中, ①②③④处的电表分别是( )
A．表①是电压表, 表②③④是电流表 B．表①③是电压表, 表②④是电流表
C．表①②是电压表, 表③④是电流表 D．表①③④是电压表, 表②是电流表
18．图18是利用电压表测量并联电路电压的三种接法,
下列说法正确的是[ ]
A．( a) ( b) 的测量结果之和等于( C) 的测量结果
B．三种接法的测量结果是一样的
图18
C．三种接法的测量结果都不相同
D．只有( a) 、 ( b) 两种接法的测量结果相同
19. 如图19所示电路中, 甲和乙是两只电表, 当开关S闭合后, 两灯均正常发光, 则: ( )
A.甲是电流表, 乙是电压表 B.甲是电压表, 乙是电流表 C.甲、 乙均是电流表 D.甲、 乙均是电压表

图22
图21
图20
图19

20. 如图20所示的电路中, 要使电阻R1和R2串联, 甲、 乙、 丙三只电表应依次是( )
A. 电流表、 电流表、 电压表 B. 电压表、 电流表、 电压表
C. 电压表、 电流表、 电流表 D. 电流表、 电压表、 电流表
21.如图21所示的电路中, 当开关S闭合后, 要使电阻R1、 R2串联, 甲、 乙应该接入的是( )
A.甲接电压表, 乙接电流表 B.甲接电流表, 乙接电压表 C.甲、 乙都接电压表 D.甲、 乙都接电流表
22.如图22, L是灯泡, 且两灯均正常发光, ”○”处能够连接电流表、 电压表测量电路中的电流、 电压, 以下说法中正确的是( )
A.a为电流表,b为电压表,c为电流表 B.a为电压表,b为电压表,c为电流表
C.a为电流表,b为电流表,c为电压表 D.a为电压表,b为电流表,c为电流表
23．如图23所示电路中, 小灯泡L1和L2均正常发光, 则下列说法正确的是( )
图23
图24
图26
图27
图28
图29
图30
图31
图32
  A．L1和L2串联在电路中 　 　B．L1和L2并联在电路中
  C．甲是电流表, 乙是电压表　　D．甲是电压表, 乙是电流表
24．如图24所示电路, 闭合开关S后, 两盏灯都不发光, 电流表指针看不出偏转,
电压表示数接近电源电压。这电路的故障可能是( )
A.L1发生短路 B.L2发生断路[来源:Z§ xx§k.C.电流表是坏的 D.电灯L1、 L2都断路
25．如图24所示的电路, 当开关S闭合后, 两表均有示数, 过一会儿电压表的示数
突然变小, 电流表示数突然变大, 下列故障判断可能的是( )
A、 L1灯短路 B、 L2灯短路 C、 L1灯灯丝断开 D、 L2灯丝断开

V
A
R1
R2

S
26．如图26所示的电路, 当开关闭合时, 只有一只灯泡发光。V1表的示数为9v, V2表的示数也为9v, 则产生故障的原因可能是( ) 。
A、 L1灯短路 B、 L2灯短路 C、 L1灯灯丝断开 D、 L2灯丝断开
27．如图所示, 当闭合开关S后, 电流表和电压表的读数可能是( )
A．电流表变大, 电压表变大　 B．电流表变大, 电压表不变
　　C．电流表不变, 电压表不变 D．电流表变小, 电压表不变
28．在图28所示的电路中, 有可能造成电源和电流表都损坏的是 ( )
29. 如图29所示, E1和E2串联, 电源电压为6V。当开关S闭合后, 下列说法正确的是( )
A. 若E1短路, 电压表示数0V B. 若E1断路, 电压表示数0V
C. 若E2短路, 电压表示数3V D. 若E2断路, 电压表示数6V
30. 如图30所示, 电源电压保持不变。开关S闭合后电灯L1和L2均不发光, 用电压表检查, 发现:
。由此能够判断, 发生断路可能的是( )

V
A
R2 ZJM
R1

S
图33
A. 电源 B. 滑动变阻器R C. 开关S D. 电灯L2

31. 小明同学连接了如图31所示的实验电路, 实验时, 她注意比较了电路在开关闭合前后的现象, 下列符合观察事实的是( )
A.开关闭合前后, 灯泡均能发亮 B.开关闭合后, 电压表读数变小
C.开关闭合后, 灯泡变暗 D.开关闭合前后, 电压表示数均为电源电压
32．如图32所示, 电源电压为6V, 开关闭合后, 电灯L1、 L2均不发光。用电压表逐段测量, 结果是: Uab=0, Uad=6V, Ubc=0, Ucd=6V, 发生断路的部分是(  )
　A．电路的aL1b部分 　B．电路的aL2C部分 　C．电路的aEd部分 　D．电路的CRSd部分
33．如图33所示, 电源电压不变, 当开关S由断开变为闭合时, 电压表和电流表示数的变化情况是[ ]
A、 电压表、 电流表的示数均不变 B、 电压表、 电流表的示数均变小
C、 电压表的示数不变, 电流表的示数变大 D、 电压表的示数变大, 电流表的示数不变
三、 作图题:
1.如图3-1所示, 要测量干路和支路的电流及灯泡两端的电压, 在空白处标出电流表或电压表, 并标出电表的正、 负接线柱。
2.如图3-2所示, 有灯泡L1、 L2, 开关S, 电源, 电压表、 电流表, 滑动变阻器和导线若干, 要求:
L1、 L2并联, 开关控制整个电路, 电流表测总电流, 电压表测L1的电压, 滑动变阻器改变经过L2的电流。请画出电路图并连接实物图。

图3-2
图3-1

3. 如图3-3所示电路, 将电灯和电动机组成串联电路, 用电压表V1测量电灯两端的电压, V2测量电动机两端的电压, 请把图中的实物连接好, 并按连接好的实物图在右边虚线框中画出电路图.
图3-3

4、 小明同学想测量一个电路中灯的电流和电压, 请把各元件连接起来。并在右边方框中画出相应的电路图。

图3-4

5、 按照电路图连接实物图。连接电路时要注意: .
闭合开关前要将滑动变阻器的滑片P移到 端;

图3-5

四、 实验题:
1.有一天, 小明买了三节干电池, 她想: ”把这三节干电池串联, 电压增大, 且这个电池组的总电压等于每节电池电压之和, 如果把这几节电池并联起来, 对同一盏灯供电, 那么组成的电池组提供的电压、 电流会发生变化吗? 于是, 她找来小华一起开展如下的探究。
( 1) 她俩收集到一只小灯泡、 导线、 电流表和电压表、 三节相同的新干电池, 按如图所示的电路首先使用一节电池连好实物图。
( 2) 闭合开关, 读出电流表和电压表的示数, 并记在设计的表格中。然后换二节和三节并联的电池组, 分别重复上述操作, 把数据记录在表格中。
电源
电压(V)
电流(A)
一节干电池
1.5
0.12
二节干电池
1.5
0.13
三节干电池
1.5
0.14
小华和小明经过分析归纳得出: 几节干电池并联组成的电池组总电压等于____________。随着并联的干电池增多, 电流逐渐_____________。

选用器材

检测电路图

现象及结论

一块电压表

S
闭合后

现象
1
: 若电压表无示数,
E
2
灯发光。

结论
1
:

现象
2
: 若电压表有示数,
E
2
灯不发光。

结论
2
:

2.小明在做”组成串联电路”的实验时, 电路连好后, 闭合开关, 两灯均不亮, 经检查电路连接无误, 老师告诉她是一个小灯泡坏了, 请你帮助小明在给出的一根导线、 一块电流表、 一块电压表、 一个完好的小灯泡这些器材中, 任选一种, 连入电路, 检测出哪只灯泡坏了, 请按下面表格中的要求填入检测实验的内容。

3．在研究”水果电池电压与哪些因素有关”的实验中( 如图3所示)
实验
编号
水果
种类
深度
( cm)
两极间
距离( cm)
电压
( V)
1
苹果
1
3

2
2
2

3
3
3

4
菠萝
2
1

5
2
2

图3

( 1) 小星作出如下猜想:
猜想一: 水果电池电压与水果种类有关
猜想二: 水果电池电压与两电极间距离有关
猜想三: 水果电池电压与两电极插入水果的深度有关
为了验证上述猜想是否正确, 小星设计了如下准备实验和记录的表格。
苹果大小( 个)
1
3／4
1／2
1／4
测得的电压( V)
0.27
0.28
0.6
0.28
①为验证猜想一, 应做编号为________的实验;
②为验证猜想二, 应做编号为________的实验;
③为验证猜想三, 应做编号为________的实验。
( 2) 小星又提出猜想四: 水果电池电压与水果大小有关。她将苹果依次切去一部分来做实验, 并将数据记录如上表: 该实验说明______________________________________。
( 3) 以上探究方法在初中物理中经常见到, 以下探究活动中也采用了此方法的是___________:
A．探究电流与电压、 电阻的关系 B．探究决定导体电阻大小的因素
C．探究浮力大小等于什么 D．探究动能大小与什么因素有关
4．小红同学对串联电路进行探究, 她先后连接的电路如图甲、 乙所示。已知R1的阻值是4欧, 电源是两节干电池, 甲乙两电路图中电源是同一电池组, 电压表规格相同。
( 1) 分析电压表V1、 V2、 V3示数, 可得出的串联电路
的特点是 ;
( 2) 小红继续探究串联电路的特点, 先把电流表接在
R1和R2之间, 再接在R1与电源之间, 最后接在R2和电源
之间, 她探究的问题是 ?
电压表V
电压表V1
电压表V2
电压表V3
3.0V
1.2V
1.5V
2.7V
( 3) 小红仔细分析记录的电压表的示数, 发现电压表V1与电压表V2示数之和与电压表V3示数相等, 而与电压表V的示数有差异, 是不是测量过程有错误? 她认真仔细地又测量两次, 数据无误, 这是为什么?
请你提出一个合理的假设:
。

5、 在一次实验中需要测量小灯泡两端的电压和经过它
电流.聪明而粗心的小刚连接了如图所示的电路.同组的小
林发现有错误,主张拆了以后重新连接,可是时间来不及了,
小刚眼珠一转,在图示的电路中只增加了一根导线,电路就
正常工作了.
( 1) 如果闭合图中所示电路的开关,电压表示数、
电流表示数情况如何?小灯泡发光情况怎样?
( 2) 在图中画出小刚连接的那根导线.(用虚线表示)

6、 图6所示是某同学用电压表测灯L1两端电压的实物图,
其中的三处错误是:
( 1) ;
( 2) ;
( 3) 。
L2
L1
+
-
图6

竞赛: 如右图12所示, 电源电压为6V, 闭合开关S, 当灯泡L1和L2其中一个出现短路或断路时, 电压表V的示数可能出现变化的情况。下列判断正确的是 ( )
A、 L1断路时, V的示数为6V, L2断路时, V示数为0
B、 L1短路时, V示数为0, L2断路时, V的示数为6V
C、 L1断路时, V的示数为0, L2短路时, V的示数为6V
D、 L1短路时, V的示数为6V, L2短路时, V的示数为0
