-土木工程测量试卷(含答案).doc

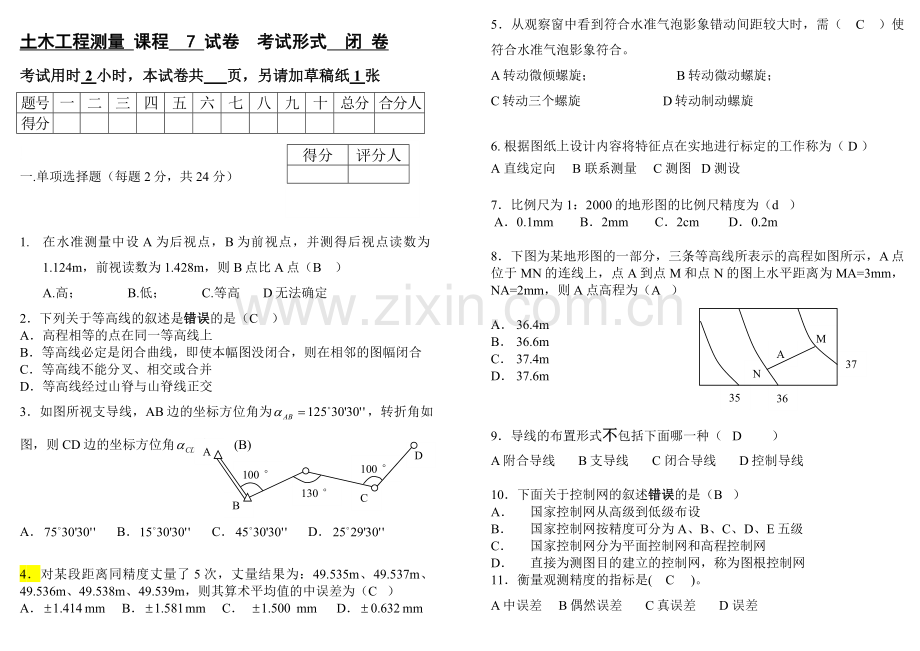

土木工程测量 课程 7 试卷 考试形式 闭 卷
考试用时 2 小时，本试卷共 页，另请加草稿纸 1 张
题号
一
二
三
四
五
六
七
八
九
十
总分
合分人
得分

得分
评分人

1
一.单项选择题（每题2分，共24 分）

1. 在水准测量中设A为后视点，B为前视点，并测得后视点读数为1.124m，前视读数为1.428m，则B点比A点（B　）
A.高； B.低； C.等高 D无法确定
2．下列关于等高线的叙述是错误的是（C ）
A．高程相等的点在同一等高线上
B．等高线必定是闭合曲线，即使本幅图没闭合，则在相邻的图幅闭合
C．等高线不能分叉、相交或合并
D．等高线经过山脊与山脊线正交
3．如图所视支导线，AB边的坐标方位角为，转折角如图，则CD边的坐标方位角为（ (B)
100°30
130°30
100°30
D
C
B
A

A． B． C． D．

4．对某段距离同精度丈量了5次，丈量结果为：49.535m、49.537m、49.536m、49.538m、49.539m，则其算术平均值的中误差为（C ）
A．mm B．mm C． mm D．mm

5．从观察窗中看到符合水准气泡影象错动间距较大时，需（　C　）使符合水准气泡影象符合。
A转动微倾螺旋；　 B转动微动螺旋；　
C转动三个螺旋 D转动制动螺旋

6. 根据图纸上设计内容将特征点在实地进行标定的工作称为（ D ）
A 直线定向 B 联系测量 C 测图 D 测设

7．比例尺为1：2000的地形图的比例尺精度为（d ）
A．0.1mm B．2mm C．2cm D．0.2m

8．下图为某地形图的一部分，三条等高线所表示的高程如图所示，A点位于MN的连线上，点A到点M和点N的图上水平距离为MA=3mm，NA=2mm，则A点高程为（A ）
A
N
M
37
36
35

A． 36.4m
B． 36.6m
C． 37.4m
D． 37.6m

9．导线的布置形式不包括下面哪一种（ D ）
A附合导线 B支导线 C 闭合导线 D控制导线

10．下面关于控制网的叙述错误的是（B ）
A． 国家控制网从高级到低级布设
B． 国家控制网按精度可分为A、B、C、D、E五级
C． 国家控制网分为平面控制网和高程控制网
D． 直接为测图目的建立的控制网，称为图根控制网
11．衡量观测精度的指标是( C )。
A中误差 B偶然误差 C真误差 D 误差

12．三角高程测量要求对向观测垂直角，计算往返高差，主要目的是（A ）
A． 有效地抵偿或消除球差和气差的影响
B． 有效地抵偿或消除仪器高和觇标高测量误差的影响
C． 有效地抵偿或消除垂直角读数误差的影响
D． 有效地抵偿或消除读盘分划误差的影响

得分
评分人

二.填空题（每空1 分，共10分）

13．野外测量工作的基准面是_____________________________________。

14．直线定向常用的标准方向有真子午线方向、_________________和磁子午线方向。

15水准仪要满足的几何条件为 ：仪器竖轴应平行于圆水准器轴、_________________，十字丝横丝应垂直于仪器竖轴。

16．测量误差按其对测量结果的影响性质，可分为系统误差和_______________。

17．地物注记的形式有__________________、数字注记和符号注记三种。

18．通过英国格林尼治天文台的子午面是____________，大地经度从这里算起。

19．地形图的分幅方法一般有梯形分幅和________________________两种。

20．我们常说DS3级水准仪，D表示_____________________________。

21．用J6经纬仪测∠AOB两个测回，则第2个测回起始方向水平度盘应配置在 ________________（度）左右。

22．经纬仪的安置包括对中和 ______ 两项工作。
得分
评分人

三、名词解释（每小题3分，共12分）

23．大地水准面

24．建筑物的定位

25．比例尺

26．高程和高差

得分
评分人

四、简答题（每小题6分，共24分）

27．简述经纬仪测绘法在一个测站测绘地形图的工作步骤。

28．测量的基本工作有哪几项？分别用哪些仪器和工具进行测量？

29．什么是地物和地貌,常见的地貌形态有哪些?

30．用DS3水准仪进行水准测量时，为什么尽量保证前后视距相等？

得分
评分人

四、计算题（每小题10分，共30分）

31．如图所视闭合水准路线中，已知A点高程为，水准路线长度(单位：km)和观测方向如图所视，各测段的观测高差为：，，，。试计算B、C、D三点的高程。
6
4
2
6
D
C
B
A

32．在B点上安置经纬仪观测A和C两个方向，盘左位置先照准A点，后照准C点，水平度盘的读数为6º23′30″和95º48′00″；盘右位置照准C点，后照准A点，水平度盘读数分别为275º48′18″和186º23′18″，试记录在测回法测角记录表中，并计算该测回角值是多少？
表：测回法测角记录表

测站
盘位
目标
水平度盘读数
(˚ ′ ″)
半测回角值
(˚ ′″)
一测回角值
(˚ ′″)
备注

33已知XA=600米，YA=600米，XB=400米，YB=400米，则直线A B的距离和坐标方位角为多少？

《土木工程测量》试卷答案要点及评分标准(7卷)

一、 单项选择题（每小题2分，共24分）
1. B 2．A 3．B 4．B 5．A 6.D
7．D 8．A 9．D 10.B 11. A 12.A

二、 填空题（每题1 分，共10 分）
13．大地水准面
14．坐标纵线方向
15．水准管轴平行于视准轴
16．偶然误差
17．文字注记
18. 起始子午线
19. 矩形分幅
20. 大地测量
21. 90
22. 整平

三、 名词解释（每小题3分，共12分）
23．大地水准面-------与平均海水面重合并向陆地延伸形成的封闭曲面称为大地水准面。大地水准面是测量工作的基准面，大地水准面处处与铅垂线正交。
24．建筑物的定位-------将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上。为建筑物的放线及细部放样提供依据。
25．比例尺--------图上距离与实地距离的比值，有图示比例尺与数字比例尺。）
26．高程和高差 --------地面点到大地水准面的铅垂距离称为高程。地面两点的高程之差称为高差。
四、 简答题（每小题6分，共24分）
27．答：(l)安置仪器：安置仪器于测站点(控制点)上，量取仪器高。
(2)定向：后视另一控制点，置水平度盘读数为0°00′00″。
(3)立尺：立尺员依次将标尺立在地物、地貌特征点上。
(4)观测：转动照准部瞄准点l上的标尺，读取视距间隔l，中丝读数，竖盘盘左读数L及水平角读数β。
(5)计算：先由竖盘读数计算竖直角=90°-，按视距测量方法计算出碎部点的水平距离和高程。
(6)展绘碎部点：用细针将量角器的圆心插在图纸上测站点处，转动量角器，将量角器上等于角值（的刻划线对准起始方向线，此时量角器的零方向便是碎部点1的方向，然后按测图比例尺由测得的水平距离在该方向上定出点l的位置，并在点的右侧注明其高程。
同法，测出其余各碎部点的平面位置与高程，绘于图上，并随测随绘等高线和地物。

28．答：距离测量、高程测量与角度测量。有经纬仪、水准仪以及钢尺等。
29．答：地物是地球表面各种自然物体和人工建筑物，如森林、河流、街道、桥梁等。地貌是地球表面高低起伏的形态。常见地貌形态有：山、山脊、山谷、鞍部、盆地五种。

30．答：水准测量中尽量保证前后视距相等一是为消除视准轴不平行于水准管轴的角误差，二是消除地球曲率与大气折光的影响。
Sb
A
i
a
b
a1A
b1
B
如右图，水准仪位于水准点A、B之间，前后视距为、,视准轴不平行于水准管轴，二者之间有夹角，前后视读数为、，如果不存在 角，则前后视读数为、。
正确高差为，
观测高差为
（2分）
当=时，。即前后视距相等时，可以消除角误差。
（1分）

五、 计算题（每小题10分，共30分）
31．（1）水准路线闭合差（2分）
（2）观测高差改正数（3分）
；
；
（3）改正后高差（2分）
m；m
；
（4）计算高程（3分）
；

32．
表：测回法测角记录表
测站
盘位
目标
水平度盘读数
(˚ ′ ″)
半测回角值
(˚ ′″)
一测回角值
(˚ ′″)
备注

B
左
A
6º23′30″
89º24′30″

89º24′45″

C
95º48′00″
右
A
186º23′18″
89º25′00″
C
275º48′18″

33．△XAB=-200m △YAB=-200m，tanα=1,
αAB=180°+45°=225° 距离为280m。
