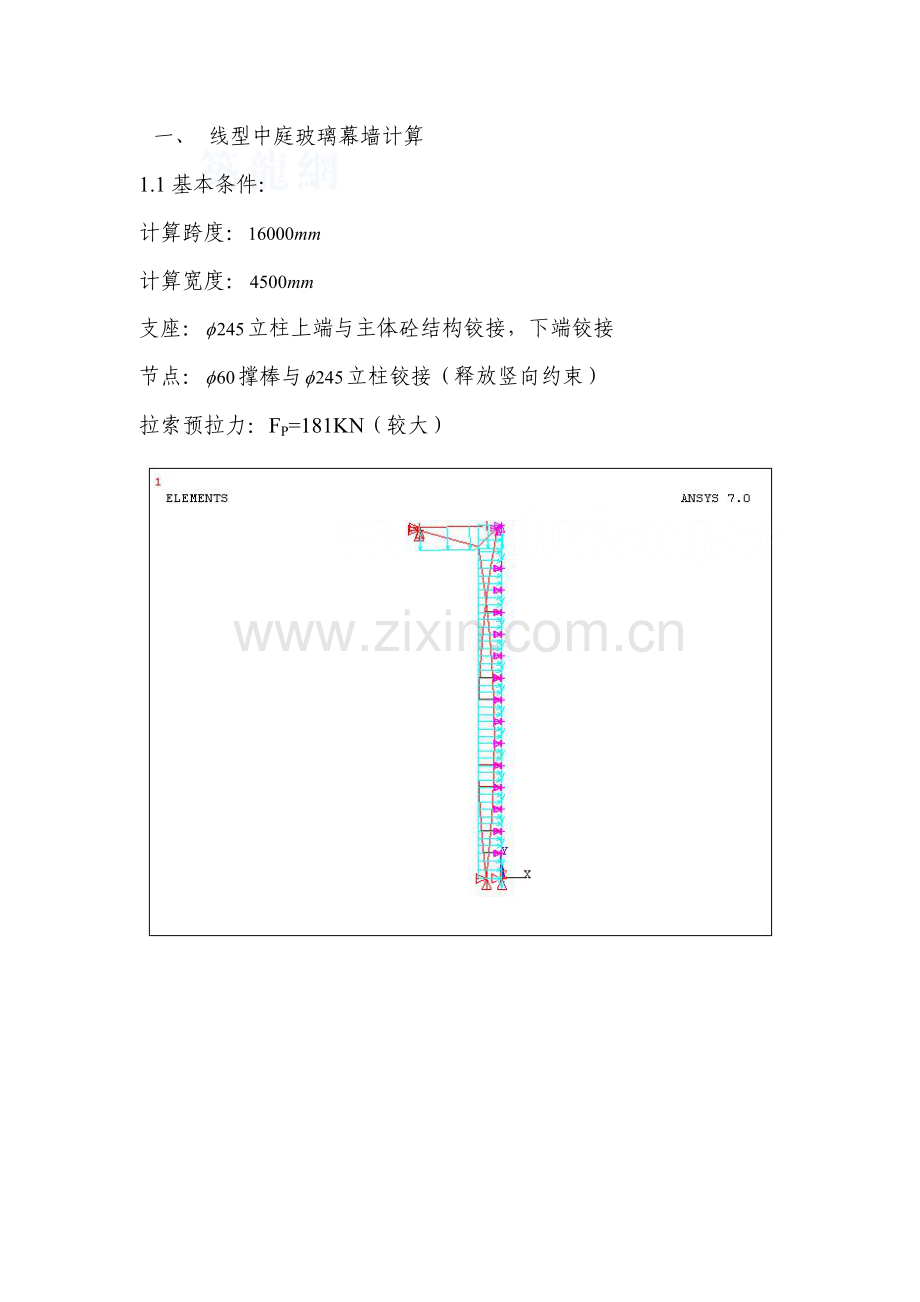

一、 线型中庭玻璃幕墙计算
1.1基本条件：
计算跨度：
计算宽度：
支座：立柱上端与主体砼结构铰接，下端铰接
节点：撑棒与立柱铰接（释放竖向约束）
拉索预拉力：FP=181KN（较大）

1.2各分项荷载标准值：
1.2.1风荷载
负压：

正压：

1.2.2自重荷载
计算钢结构重力加速度：（由电算软件加载）
立面及天面幕墙自重：

1.2.3屋面活荷载

1.3工况组合：
起控制作用的组合：
标准值：
设计值：
1.4计算结果：
在最不利荷载工况组合下：
1.4.1立柱应力等值线图（应力云图） 单位：Mpa

最大应力值为：184.445Mpa
184.445Mpa＜Q235钢材强度设计值215.0Mpa
强度满足要求。

1.4.2撑棒应力等值线图（应力云图） 单位：Mpa

最大应力值为：17.691Mpa
17.691Mpa＜Q235钢材强度设计值215.0Mpa
强度满足要求。

1.4.3拉索拉力
拉索拉力 单位：N

拉索最大拉力，
(拉索最小破断力484kn)，
拉索强度满足要求。

1.4.3位移等值线图（位移云图） 单位：mm

最大位移为：86.029mm

1.4.3支座编号及支座反力
支座编号：

支座反力： 单位：，
负压（负风压+自重）
支座
X方向反力
Y方向反力
编号
FX
FY
1
-71710
104942
2
-25625
-335930
3
-20899
285650
正压（正风压+自重）
支座
X方向反力
Y方向反力
编号
FX
FY
1
59230
15599
2
22905
-359980
3
15581
399690
