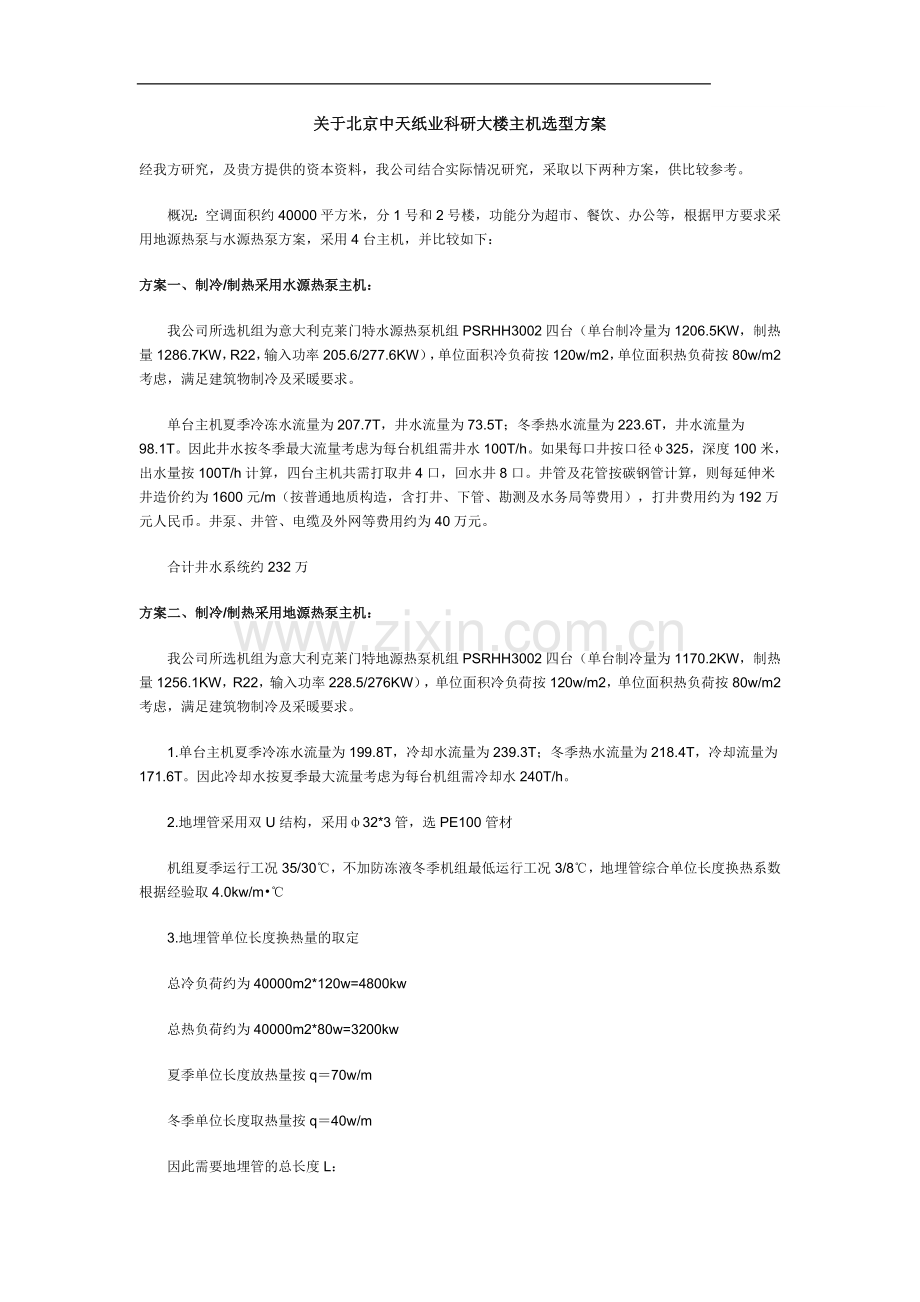

关于北京中天纸业科研大楼主机选型方案
经我方研究，及贵方提供的资本资料，我公司结合实际情况研究，采取以下两种方案，供比较参考。
　　概况：空调面积约40000平方米，分1号和2号楼，功能分为超市、餐饮、办公等，根据甲方要求采用地源热泵与水源热泵方案，采用4台主机，并比较如下：
方案一、制冷/制热采用水源热泵主机：
　　我公司所选机组为意大利克莱门特水源热泵机组PSRHH3002四台（单台制冷量为1206.5KW，制热量1286.7KW，R22，输入功率205.6/277.6KW），单位面积冷负荷按120w/m2，单位面积热负荷按80w/m2考虑，满足建筑物制冷及采暖要求。
　　单台主机夏季冷冻水流量为207.7T，井水流量为73.5T；冬季热水流量为223.6T，井水流量为98.1T。因此井水按冬季最大流量考虑为每台机组需井水100T/h。如果每口井按口径φ325，深度100米，出水量按100T/h计算，四台主机共需打取井4口，回水井8口。井管及花管按碳钢管计算，则每延伸米井造价约为1600元/m（按普通地质构造，含打井、下管、勘测及水务局等费用），打井费用约为192万元人民币。井泵、井管、电缆及外网等费用约为40万元。
　　合计井水系统约232万
方案二、制冷/制热采用地源热泵主机：
　　我公司所选机组为意大利克莱门特地源热泵机组PSRHH3002四台（单台制冷量为1170.2KW，制热量1256.1KW，R22，输入功率228.5/276KW），单位面积冷负荷按120w/m2，单位面积热负荷按80w/m2考虑，满足建筑物制冷及采暖要求。
　　1.单台主机夏季冷冻水流量为199.8T，冷却水流量为239.3T；冬季热水流量为218.4T，冷却流量为171.6T。因此冷却水按夏季最大流量考虑为每台机组需冷却水240T/h。
　　2.地埋管采用双U结构，采用ф32*3管，选PE100管材
　　机组夏季运行工况35/30℃，不加防冻液冬季机组最低运行工况3/8℃，地埋管综合单位长度换热系数根据经验取4.0kw/m•℃
　　3.地埋管单位长度换热量的取定
　　总冷负荷约为40000m2*120w=4800kw
　　总热负荷约为40000m2*80w=3200kw
　　夏季单位长度放热量按q＝70w/m
　　冬季单位长度取热量按q＝40w/m
　　因此需要地埋管的总长度L：

　　夏季工况需要总长度（4800+228.5×4）kw÷70w/m=81628m；
　　冬季工况需要总长度（3200-276×4）kw÷40w/m=52400m
　　因此按夏季最大长度81600m计算，每口井按150m计算，共需打井544口，
　　采用边长为5.0m正方形梅花桩形布置，需占地面积为13000m2。
　　地源孔深150m，孔径150mm，地埋管ф32*3，双U结构，下管打压实验回填沙土，工程造价80元/米，单孔造价：12000元，造价652.8万元。
　　地下横管连接以单孔计算2100元/孔，造价114.24万元。
　　冬季不能满足使用时，系统加防冻液（25％乙二醇）处理，系统约需要加乙二醇24吨左右，每吨成本约1万元，共24万元；
　　合计热源井系统总造价约为791万元
　　说明：因甲方未提供工程所在地的地质条件，以上两种方案的地质构造及成井条件均按常规地质考虑，对于类似的地质供参考，造价为估算。
三、工程造价：
　　方案一和方案二的末端及机房系统的造价应相同；
　　其中机房造价（含主机）约500万元，末端造价（含末端）约为380万元。
　　方案一总造价为232+500+380=1112万元；平方米造价约为1112万元/40000m2=278元/m2
　　方案二总造价为791+500+380=1671万元；平方米造价约为1671万元/40000m2=418元/m2
　　以上造价均按常规设计及施工等估算，仅供参考
四、方案比较：
　　方案一：水源热泵技术从生产厂家到设计、施工都很成熟，成功的范例很多，造价较低。取水井及回灌井需定期洗井，有一定维护费用发生。
方案二：地源热泵技术生产厂家技术比较成熟，但设计及施工工艺不成熟，并且热源井占地面积很大，以方案二为例，约需占地20亩地，受地质及岩层影响非常大，地源井一旦损毁就无法修复。造价高，每年冬季需检修、补充防冻液（乙二醇），维护费用很高。
五、运行费用比较：
　　两种方案的运行费用基本一样，以冬季为例计算如下：

　　冬季采暖时间4个月每月按30天计算
　　单台主机功率277.6kw，四台277.6*4=1110.4kw
　　单台水泵功率约为45kw，共6台，四用两备45kw*4=180kw
　　末端功率按106kw计算
　　电价按每千瓦时0.55元计算
　　机房设备每天运行时间平均按10小时计算
　　机组运行系数按0.52计算
　　用户使用系数暂按1计算
　　综合考虑则冬季采暖时运行费用如下
　　1110.4KW×10小时×0.55元/KWh×0.52×1×120天+180kw×10小时×120天+106kw×10小时×120天=72.43万元
　　每平方米采暖费用：724300元/40000m2=18.1元/m2
　　以上运行费用未考虑节假日等系数，供参考。
　　以上为我公司的方案比较，请结合设计及现场，综合考虑。
