范文.范例.参考

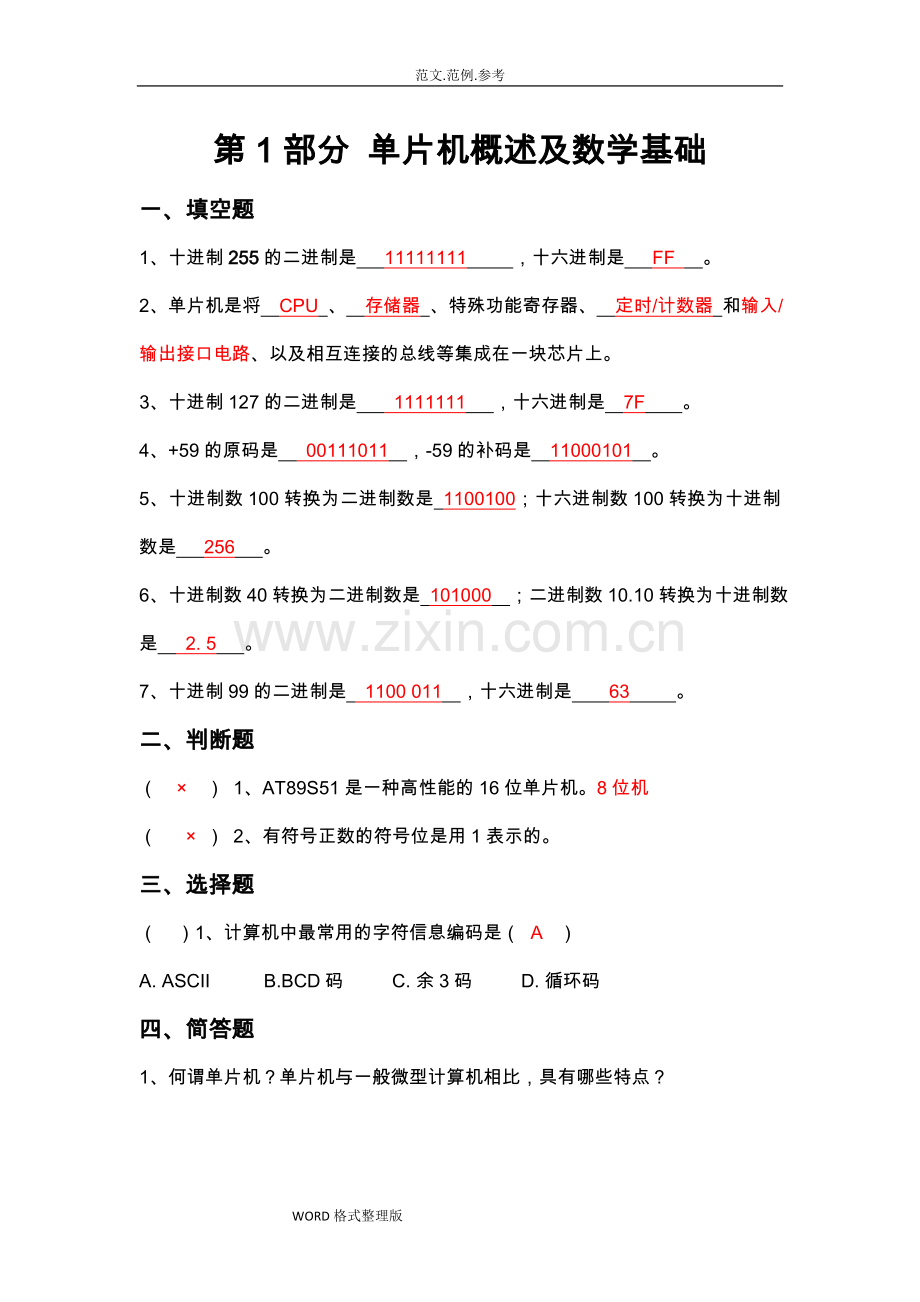

第1部分 单片机概述及数学基础
一、填空题
1、十进制255的二进制是 11111111 ，十六进制是 FF 。
2、单片机是将 CPU 、 存储器 、特殊功能寄存器、 定时/计数器 和输入/输出接口电路、以及相互连接的总线等集成在一块芯片上。
3、十进制127的二进制是 1111111 ，十六进制是 7F 。
4、+59的原码是 00111011 ，-59的补码是 11000101 。
5、十进制数100转换为二进制数是 1100100；十六进制数100转换为十进制数是 256 。
6、十进制数40转换为二进制数是 101000 ；二进制数10.10转换为十进制数是 2. 5 。
7、十进制99的二进制是 1100 011 ，十六进制是 63 。
二、判断题
（ × ） 1、AT89S51是一种高性能的16位单片机。8位机
（ × ） 2、有符号正数的符号位是用1表示的。
三、选择题
（ ）1、计算机中最常用的字符信息编码是（ A ）
A. ASCII B.BCD码 C. 余3码 D. 循环码
四、简答题
1、何谓单片机？单片机与一般微型计算机相比，具有哪些特点？

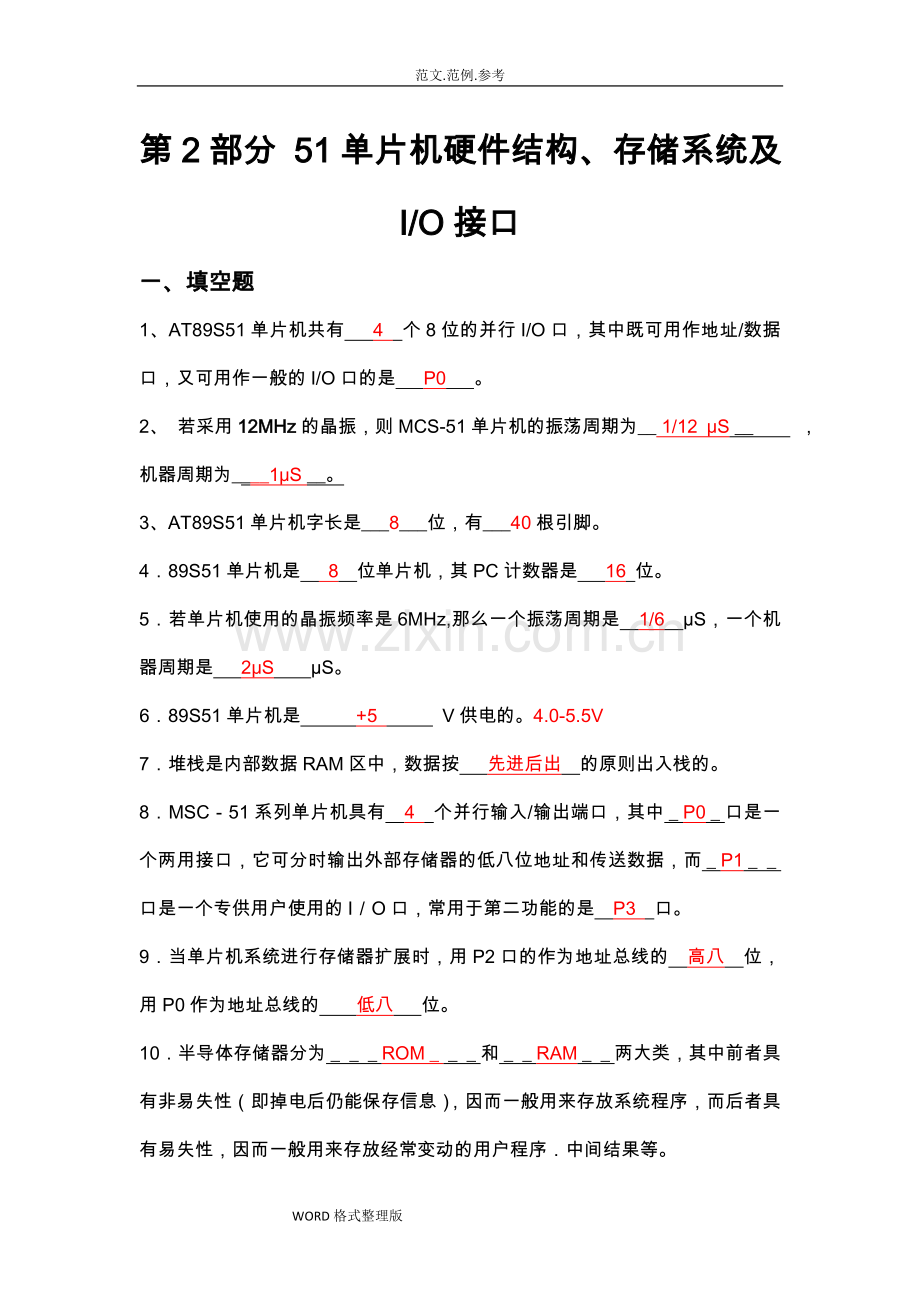

第2部分 51单片机硬件结构、存储系统及I/O接口
一、填空题
1、AT89S51单片机共有 4 个8位的并行I/O口，其中既可用作地址/数据口，又可用作一般的I/O口的是 P0 。
2、 若采用12MHz的晶振，则MCS-51单片机的振荡周期为__ 1/12 μS __ ，机器周期为____1μS __。
3、AT89S51单片机字长是___8___位，有___40根引脚。
4．89S51单片机是 8 位单片机，其PC计数器是 16 位。
5．若单片机使用的晶振频率是6MHz,那么一个振荡周期是 1/6 µS，一个机器周期是 2μS µS。
6．89S51单片机是 +5 V供电的。4.0-5.5V
7．堆栈是内部数据RAM区中，数据按 先进后出 的原则出入栈的。
8．MSC－51系列单片机具有 4 个并行输入/输出端口，其中＿P0＿口是一个两用接口，它可分时输出外部存储器的低八位地址和传送数据，而＿P1＿＿口是一个专供用户使用的I／O口，常用于第二功能的是 P3 口。
9．当单片机系统进行存储器扩展时，用P2口的作为地址总线的 高八 位，用P0作为地址总线的 低八 位。
10．半导体存储器分为＿＿＿ROM＿＿＿和＿＿RAM＿＿两大类，其中前者具有非易失性（即掉电后仍能保存信息），因而一般用来存放系统程序，而后者具有易失性，因而一般用来存放经常变动的用户程序．中间结果等。
11．MCS-51系列单片机对外部数据存储器是采用＿DPTR＿＿＿作为指针的，其字长为＿16＿＿位，因而可寻址的数据存储器的最大空间为＿64K＿字节。
12. 51单片机有 26 个特殊功能寄存器，其中 11 个具有位寻址功能。
13. 当单片机系统需要外扩展存储器时， P2 和 P0 作为地址总线。
14.AT89S51单片机上电初始化后，将自动设置一些寄存器的初始值，其中堆栈指针SP的初始值为 07H ，P0口复位值是 FFH 。
15.单片机两种节电模式： 空闲模式 和 掉电模式 ，节电模式是由特殊功能寄存器 PCON 中的有关位来控制的。
16. 在单片机硬件设计时，31脚一般要接___高电平___， 晶振在PCB设计中应尽量___靠近51芯片___。
17.在AT89S51单片机中，RAM是 数据 存储器，ROM为 程序 存储器。
18.单片机的复位方式主要有 上电复位 和 按键 复位两种。
19.AT89S51单片机的内部RAM的寻址空间为 256B ，而内部ROM的寻址空间为 4K 。
20. 总线（BUS）是计算机各部件之间传送信息的公共通道，微机中有内部总线和外部总线两类。其中外部总线有控制总线、 数据 总线、 地址 总线三种。
21、已知PSW的RS1和RS0为01，则 第1 组的工作寄存器区被选择为工作寄存器组，此时R0的地址为 08 H。
22、给RST引脚输入 2个机器周期的高 电平使单片机复位，此时P0= FFH或者0XFF ，SP= 07H或者0X07 。
23、堆栈在内部数据RAM区中，数据按 先进后出 的原则出入栈的。
24、8051单片机的存储器的最大特点是 数据 与 程序 分开编址。
25、控制程序执行顺序的寄存器是 PC ，是 16 位寄存器。
二、判断题
（ × ） 1、MCS-51单片机的程序存储器只能用来存放程序。
（ × ） 2、MCS-51若希望程序从片内存储器开始执行，EA脚应接低电平。
（ × ）3、89S51单片机中，外部RAM与I/O接口是统一编址的。
（ × ）4、89S51单片机复位后，特殊功能寄存器SP的内容都是00H。
（ × ）5、51单片机内部寄存器都是8位的。
（ √ ）6、对于8位机，如果正数+正数等于负数，则会产生溢出。
（ × ）7．在MCS-51系统中，一个机器周期等于1μs。
（ × ）8．复位之后，P0-P3的内容为0FFH，栈指针SP指向00H单元。
（ √ ）9．当AT89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不管片内是否有程序存储器。
（ × ）10．扩展I/O口占用片外数据存储器的地址资源。
（ × ）11．MCS-51系统可以没有复位电路。
（ × ）12.程序存储器不仅可以存放程序指令字节代码和表格常数，还可以作为数据暂存和缓冲待调试的程序代码等。
（ √ ）13. 单片机复位后不影响片内RAM单元的数据，仅影响特殊功能寄存器中的内容。
（ √ ）14.程序计数器PC不能为用户编程时直接使用，因为它没有地址。
（ × ）15. 8051共有21个特殊功能寄存器，它们的位都是可以用软件设置的，因此，是可以进行位寻址的。
（ × ）16. 8051单片机必须使用内部ROM。
（ √ ）17. 8051是一种8位单片机。
（ √ ）18. MCS－51单片机的CPU能同时处理8位二进制数据。
（ √ ）19. AT89S51单片机采用的是哈佛结构。
（ ）20. AT89S51单片机的内部RAM的位寻址空间有128位。
（ √ ）21. RXD表示串行口输入端，而TXD表示串行口输出端。
（ × ）22.系统复位后，四个I/O口的初始值都是00H。
（ × ）23.一般AT89S51单片机的特殊功能寄存器的数据都是8位的，但数据指针寄存器DPTR的数据却是16位的。
（ √ ）24. AT89S51单片机共有4个8位的并行I/O口，其中P2口既可用作地址/数据口，又可用作一般的I/O口。
（ √ ）25. sbit不可用于定义内部RAM的位寻址区，只能用在可位寻址的SFR上
（ √ ）26. SFR中凡是能被8整除的地址，都具有位寻址能力。
（ √ ）27. 8051单片机，程序存储器和数据存储器扩展的最大范围都是一样的。
（ × ）28. MCS—51单片机上电复位后，片内数据存储器的内容均为00H。
（ √ ）29.当8051单片机的晶振频率为12MHZ时，ALE地址锁存信号端的输出频率为2MHZ的方脉冲。
（× ）30.在51系列的单片机系统中，一个机器周期是固定的。
三、选择题
1、AT89S51单片机采用的内部程序存储器的类型是（ C ）。
A. EPROM B. SFR C. Flash D. 掩膜ROM
2、下列计算机语言中，CPU能直接识别的是（ D ）。
A. 自然语言 B. 高级语言 C. 汇编语言 D. 机器语言
3、51单片机复位后，PC与P口（I/O）的值为（ B ）。
A. 0000H, 00H B. 0000H, FFH C. 0003H, FFH D. 0003H, 00H
4、提高单片机的晶振频率，则机器周期（ A ）。
A. 变短 B. 变长 C. 不变 D. 不定
5、单片机的应用程序一般存放于（ B ）中
A、RAM B、ROM C、寄存器 D、CPU
6．89S51单片机的PSW寄存器中的RS1和RS0用来（ A ）。
A．选择工作寄存器组 B. 指示复位
C．选择定时器 D. 选择工作方式
7．80C51基本型单片机内部程序存储器容量为（ C ）。
A.16K B.8K C.4K D.2K
8． AT89S51单片机的P0□，当使用外部存储器时它是一个（ A ）。
A. 传输低8位地址／数据总线□ B. 传输低8位地址□
C. 传输高8位地址／数据总线□ D. 传输高8位地址□
9．在AT8951单片机的4个并口中，需要外接上拉电阻的是（ A ）。
A . P0口 B . P1口 C . P2口 D . P3口
10．在CPU内部，反映程序运行状态或反映运算结果的特征寄存器是（ C ）。
A. PC B. A C. PSW D. SP
11．51单片机的XTAL1和XTAL2引脚是（ D ）引脚
A. 外接定时器 B. 外接串行口 C. 外接中断 D. 外接晶振
12. 计算机在使用中断方式与外界交换信息时，保护现场的工作应该是（ B ）。
A.由CPU自动完成 B.由中断服务子程序完成
C.在中断响应中完成 D.在主程序中完成
13. MCS-51系列单片机是属于（ C ）体系结构。
A、冯诺依曼 B、普林斯顿 C、哈佛 D、图灵
14. MCS-51系列的单片机中片内RAM的字节大小可能的是（ C ）
A、128M B、128K C、128 D、64
15. 可以将P1口的低4位全部置高电平的表达式是（ B ）
A、P1&=0x0f B、P1|=0x0f C、P1^=0x0f D、P1=~P1
16. 51单片机若晶振为6MHZ，定时/计数器一次最大的定时时间是 C 。
A.约60ms B.约100ms
C.约130ms D.约160ms
17.单片机复位后P0口和SP的值分别为 C 。
A.00H,00H B.00H，13H
C.0FFH，07H D.FFH，07H
18.AT89S51单片机的工作寄存器区的地址范围是 ，可分为 组。（ A ）
A. 00H～1FH，4 B. 00H～1FH，2
C. 00H～0FH，4 D. 00H～0FH，2
19. 访问外部数据存储器时，不起作用的信号是（ C ）。
A.RD B.WR C.PSEN D.ALE
20. 若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过( B )。
A、2μs B、4μs C、8μs D、1ms
21.程序状态字寄存器PSW中的AC=1，表示（ D ）。
A. 计算结果有进位 B. 计算结果有溢出
C. 累加器A中的数据有奇数个1 D. 计算结果低4位向高位进位
22.AT89S51单片机的4个I/O口中，下列哪个I/O口内部不带上拉电阻，在应用时要求外加上拉电阻的是（ A ）。
A.P0 B.P1口 C.P2口 D.P3口
23.假设51单片机的晶振为8MHz，则其对应的机器周期为（ C ）。
A.0.5us B.1us C.1.5us D.2us
24.WDT是看门狗定时器，它包含一个 B 位计数器和定时复位寄存器WDTRST.（ ）
A.13 B.14 C.15 D.16
25. MCS-5l单片机的堆栈区是设置在( C )中。
A、片内ROM区 B、片外ROM区 C、片内RAM区 D、片外RAM区
26、AT89S51单片机采用的内部程序存储器的类型是（ B ）。
A. EPROM B. Flash C. SFR D.掩膜ROM
27、单片机复位后，SP、PC、I/O口（P0、P1、P2、P3）的内容为（ C ）
A. SP = 00H PC = 1000H I/O口= FFH B. SP = 00H PC = 0000H I/O口= 00H
C. SP = 07H PC = 0000H I/O口= FFH D. SP = 07H PC = 0000H I/O口= 00H
28、 P0、P1口作输入用途之前必须（ A ）
A. 相应端口先置1 B. 相应端口先置0 C. 外接高电平 D. 外接上拉电阻
29、MCS—51单片机的CPU主要的组成部分为（ A ）。
A、运算器、控制器 B、加法器、寄存器
C、运算器、加法器 D、运算器、译码器
30、单片机8031的ALE引脚是（ B ）。
A、输出高电平 B、输出矩形脉冲，频率为fosc的1/6
C、输出低电平 D、输出矩形脉冲，频率为fosc的1/2
31、MCS-51单片机的复位信号是( A )有效。
A. 高电平 B. 低电平 C. 上升沿 D. 下降沿
31、在访问片外扩展存储器时，低8位地址和数据由（ ）口分时传送，高8位地址由（ ）口传送。（ C ）
A. P0 P1 B. P1 P0 C. P0 P2 D. P2 P0
四、简答题
1、 请说明为什么使用LED需要接限流电阻，当高电平为+5V时，正常点亮一个LED需要多大阻值的限流电阻（设LED的正常工作电流为10mA，导通压降为0.6V），为什么？
2、 MCS-51单片机的存储器从物理结构上可划分几个空间？
3、 MCS-51单片机的P0~P3四个I/O端口在结构上有何异同？使用时应注意的事项？
五、编程题
1、用AT89S51单片机的P2口控制8个LED（共阳接法）依次右移1位点亮（亮200ms）。即P2.7亮→P2.6亮→……→P2.1→P2.0亮，重复循环。
#include<reg51.h>
delay()
{
}
void main()
{ int i;
char table[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};
while(1)
{ for(i=0;i<8;i++)
{P2=tabel[i];
delay(200);
}
}
}
2、利用AT89C51的P1口控制8个发光二极管LED。相邻的4个LED为一组，使2组每隔0.5S 交替发亮一次，周尔复始。画出电路图（含最小系统及与外设的连接图）并编写程序。
#include<reg51.h>
delay()
{
}
void main()
{ int i;
while(1)
{
P2=0x0f;
delay(500);
P2=0Xf0;
delay(500);
}
}
4、 编制一个循环闪烁的程序。有8个发光二极管，每次其中某个灯闪烁点亮10次后，转到下一个闪烁10次，循环不止。画出电路图。
#include<reg51.h>
delay()
{
}
void main()
{ int i,j;
char table[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};
while(1)
{ for(i=0;i<8;i++)
{ for(j=0;j<10;j++)
{P2=tabel[i];
delay(200);
P2=0XFF;
delay(200);}
}
}
}
三、C语言编程基础
一、填空题
1、在C51语言的程序中，注释一般采用 /**/ 和 // 来实现。
2. KeiL C51软件中，工程文件的扩展名是 uvproj ，编译连接后生成可下载至单片机芯片的文件后缀名是 hex 。
二、判断题
（ √ ）1、特殊功能寄存器的名字，在C51程序中，全部大写。
（ × ）2、在C语言中，函数的调用是可以根据需要随便调用，前面的函数可以调用后面的函数，后面的函数也可以调用前面的函数，无需声明。
（ √ ）3、若一个函数的返回类型为void，则表示其没有返回值。
（× ）4、用C语言编写AT89C51单片机时，必须添加的头文件是“stdio.h”。
（ × ）4、采用单片机的C语言开发时，只能利用C51语言书写程序，不能嵌套汇编语言。
（ √ ）5、#include <reg51.h>与#include “reg51.h”是等价的。
（ √ ）6、在C语言中，所有定义在主函数之前的函数无需进行声明。
三、选择题
1、下列数据类型中，（ C ）是51单片机特有的类型。
A. char B. int C. bit D. float
2、利用下列（ A ）关键字可以使用不同的中断源。
A. interrupt B. sfr C. while D. using
3．使用单片机软件调试C语言程序时，首先应新建文件，其扩展名是（ A ）
A. *.c B. *.asm C. *.bin D. *.hex
4．下列指令判断若定时器T0未计满数就原地等待的是( B )。
A. while(T0==1); B. while(TF0==0); C. while(T0==0); D. while(TF0==1);
5．利用下列（ D ）关键字可以改变工作寄存器组。
A. interrupt B. sfr C. while D. using
6. C语言中最简单的数据类型包括（ B ）。
A、整型、实型、逻辑型 B、整型、实型、字符型
C、整型、字符型、逻辑型 D、整型、实型、逻辑型、字符型
7. 以下能正确定义一维数组的选项是（ B ）。
A、int a[5]={0,1,2,3,4,5}; B、char a[ ]={0,1,2,3,4,5};
C、char a={'A','B','C'}; D、int a[5]="0123";
四、外部中断
一、填空题
1、MCS-51的外部中断有两种触发方式，分别是电平触发方式和 边沿 触发方式。在电平触发方式下，当采集到INT0、INT1的有效信号为 低电平 时，激活外部中断。
2．一个89C51系统，要求允许外部中断和允许定时器T0中断，其他中断禁止，则IE寄存器可设定为 IE=0X83 。IE寄存器的格式为：
EA
-
-
ES
ET1
EX1
ET0
EX0
3．8051在响应中断后，CPU能自动撤除中断请求的中断源有＿T0、T1以及下降沿触发的外部中断＿＿＿＿＿＿＿。
4. MSC－51引脚中，与串行通信有关的引脚是＿P3.0＿和＿P3.1＿。
5.AT89S51单片机有 5 个用户中断源，其中定时器T1的中断入口地址为 001BH ，外部中断0的中断入口地址为 0003H 。
6.AT89S51单片机定时器的四种工作方式中，可自动装载初始值的是方式 2 ，该工作方式是 8 位计数器。
7.已知51单片机的中断优先级寄存器IP的格式为：
-
-
-
PS
PT1
PX1
PT0
PX0
当IP=15H时， 外部中断0 中断的优先级最高。
8.已知51单片机的中断优先级寄存器IP的格式为：
-
-
-
PS
PT1
PX1
PT0
PX0
默认情况下，各中断寄存器有一个优先权顺序，此时优先权最高的是 外部中断0 / PX0，最低的是 串行口通信/ PS 。
9、MCS-51单片机外部中断请求信号有电平方式和 边沿方式 ，在电平方式下，当采集到INT0、INT1的有效信号为 低电平 时，激活外部中断。
10. MCS-51单片机中，在IP=0x00时，优先级最高的中断是__外部中断0 ____，最低的是__串行口通信___。
二、判断题
（ × ）1.单片机中断系统中，只要有中断源申请中断就可中断了。
（ √ ）2．在单片机AT89S51中，当同一中断优先级别的外部中断0和定时器T0同时产生中断信号，系统会首先响应外部中断0。
（√ ）3． TCON是一个即可以位寻址又可以字节寻址的特殊功能寄存器。
（ √ ）4．必须有中断源发出中断请求，并且CPU打开中断，CPU才可能响应中断。
（ × ）5. MCS-51的5个中断源优先级相同。
（ √ ）6.在使用外部中断时，要把对应中断开关控制位设置为1。
（ × ）7.PCON是一个即可以位寻址又可以字节寻址的特殊功能寄存器。
（ × ）8.单片机外部中断时只有用低电平触发。
（ √ ）9、在一般情况下MCS-51单片机不允许同级中断嵌套。
（ × ）10.各中断发出的中断请求信号，都会标记在MCS－51系统的IE寄存器中。
三、选择题
1、51单片机在同一优先级的中断源同时申请中断时，首先响应( A )。
A. 外部中断0 B. 定时器0中断 C.外部中断1 D. 定时器1中断
2．下列说法错误的是：（ B ）
A.同一级别的中断请求按时间的先后顺序响应。
B.同一时间同一级别的多中断请求，将形成阻塞，系统无法响应。
C.低优先级中断请求不能中断高优先级中断请求，但是高优先级中断请求能中断低优先级中断请求。
D.同级中断不能嵌套。
3．在MCS－51中，需要外加电路实现中断撤除的是：（ D ）
A.定时中断 B.脉冲方式的外部中断 C.外部串行中断 D.电平方式的外部中断
4. 当外部中断请求的信号方式为脉冲方式时，要求中断请求信号的高电平状态和低电平状态都应至少维持( A )。
A.1个机器周期 B.2个机器周期 C.4个机器周期 D.10个晶振周期
5. 边沿触发方式的外部中断信号是（ A ）有效。
A.下降沿 B.上升沿 C.高电平 D.低电平
6.外部中断请求标志位是 D 。
A.IT0和IT1 B.TR0和TR1
C.TI和RI D.IE0和IE1
7. 如果将中断优先级寄存器IP中，将IP设置为0x0A，则优先级最高的是（ D ）
A、外部中断1 B、外部中断0 C、定时/计数器1 D、定时/计数器0
8. 计算机在使用中断方式与外界交换信息时,保护现场的工作方式应该是( C )
A.由CPU自动完成 B.在中断响应中完成 C.应由中断服务程序完成 D.在主程序中完成
9、MCS-51中断源有（ A ）
A、 5个 B、 2个 C、 3个 D、 6个
10、MCS-51单片机可分为两个中断优先级别，各中断源的优先级别设定是利用寄存器（ B ）。
A、 IE B、 IP C、 TCON D、 SCON
11、各中断源发出的中断请求信号，都会标记在MCS-51系统中的（ B ）。
A、 TMOD B、 TCON/SCON C、 IE D、 IP
12. MCS—51单片机在同一级别里除串行口外，级别最低的中断源是（ C ）。
A、外部中断1 B、定时器T0 C、定时器T1 D、串行口
四、 简答题
1、请画出航标灯控制程序流程图。要求航标灯在白天熄灭，在夜晚断续点亮，时间间隔2秒，即亮2秒，灭2秒，周期循环进行。硬件电路图如右，由P3.2控制P1.7所接LED（航标灯）的工作，图中VT1为光敏三极管，白天导通，晚上截止。VT2的状态与VT1相反。
#include <reg51.h>
sbit KEY=P3^2;
sbit LED=P1^7;
void delay()
{
}
void main()
{ P1=0X00;
while(1)
{
{ if(KEY==0)
{LED=1;
delay(2000);
LED=0;
delay(2000);
}
else
;
}
}
}
2、什么叫中断嵌套？中断嵌套有什么限制？中断嵌套与子程序嵌套有什么区别？
五、定时/计数器
一、填空题
1、51单片机的定时器T1工作在工作方式0计数模式下，定时器T0工作在工作方式1定时模式下。则TMOD的值应为 41H 。
2、AT89S51单片机定时器的四种工作方式中，可自动装载初始值的是方
式 2 ，该工作方式是 8 位计数器。
3、假设已经设置好定时器T1的计数初始值，则要启动定时器T1，需要设置TR1= 1 。
4.AT89C51单片机有 2 个定时/计数器。
5.AT89S51单片机定时器的四种工作方式中，其中方式 3 是只有定时器T0才有的方式。
6.假设定时器T0已经正常工作，现要停止定时器T0，则需要设置TR0= 0 。
7.假设已经设置好定时器T1的计数初始值，则要启动定时器T1，需要设置TR1= 1 。
8.AT89S51单片机定时器的四种工作方式中，方式0为 13 位计数器，方式1为 16 位计数器。
二、判断题
（ × ） 1、定时器与计数器的工作原理均是对输入脉冲进行计数。
（ × ）2、TMOD是一个即可以位寻址又可以字节寻址的特殊功能寄存器。
（ × ）3、定时器0使用时必须使用单片机的T0脚（P3.4）。
（ √ ）4.定时器T1不能工作在方式3。
（ ×）5.因为T0和T1是内部中断所以其计数脉冲信号只能来自于CPU的内部机器周期脉冲信号。
（ × ）6. MCS-51的中断源全部编程为同级时，优先级最高的是INT1。
（ ×）7.定时/计数器1使用时必须使用单片机的T0脚（P3.5）。
（ √ ）8. 51单片机的两个定时器均有定时和计数工作方式。
（ √ ）9.定时器的中断标志由硬件清0。
（ √ ）10、TMOD中的GATE=1时，表示由两个信号控制定时器的的启停。
三、选择题
1、若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为( C )。
A. 500 B. 1000 C. 216-500 D. 216-1000
2、定时器0工作于计数方式,外加计数脉冲信号应接到（ C ）引脚。
A、P3.2 B、P3.3 C、P3.4 D、P3.5
3、定时器T0计数溢出后，（ B ）置1 。
A、TF1 B、TF0 C、TI D、RI
4．要使MCS-51能响应外部中断1和定时器T0中断，则中断允许寄存器IE的内容应该是（ B ）
A、98H B、86H C、22H D、A2H
5．若单片机的振荡频率为12MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为( D )。
A. 500 B. 1000 C. 216-500 D. 216-1000
6. 定时/计数器的工作方式通过对（ B ）寄存器编程设定。
A. TCON B.TMOD
C. SCON D.IE
7.单片机振荡频率为12MHz，定时器工作在方式1需要定时50ms，则定时器初值应为（ C ）。
A.50000 B.216-15536
C.216-50000 D.15536
8、.8位自动重装的定时/计数器工作在（ C ）下。
A. 方式0 B.方式1
C. 方式2 D.方式3
9、AT89S51定时器的4种工作方式中，定时器T1没有的工作方式是（ D ）。
A.方式0 B. 方式1 C.方式2 D. 方式3
10．MCS-51单片机定时器工作方式1是指的（ D ）工作方式。
A. 8位 B. 8位自动重装 C. 13位 D. 16位
11. 在下列寄存器中，与定时/计数控制无关的是（ C ）
A、 TCON B、 TMOD C、 SCON D、 IE
12. 与定时工作方式1和0比较，定时工作方式2不具备的特点是（ B ）
A、 计数溢出后能自动重新加载计数初值 B、 增加计数器位数
C、 提高定时精度 D、 适于循环定时和循环计数应用
四、简答题
1、51系列单片机具有几个中断源?其中哪些中断源可以被定义为高优先级中断，如何定义?
2、单片机定时/计数器有几种工作方式？它们的定时/计数范围是多少？
五、编程题
1、已知51单片机晶振频率是12MHz，使用定时器T1，产生周期为200ms的等宽正方波连续脉冲由P1.2输出， 要求以中断方式完成。
#include <reg51.h>
sbit P12=P1^2;
int count=0;
void main()
{ TMOD=0X10;
TH1=(65536-10000)/256;
TL1=(65536-10000)%256;
IE=0X88;
TR1=1;
while(1) ;
}
void tt1(void) interrupt 3 using 1
{ if(count<10)
{count++;
TH1=(65536-10000)/256;
TL1=(65536-10000)%256;
}
else
{ count=0;
TH1=(65536-10000)/256;
TL1=(65536-10000)%256;
P12=~P12;}
}
2、已知单片机晶振频率是12MHz，实现功能：使用定时中断方式实现时间判断，产生8个LED形成流水灯效果。要求使用定时器工作方式1。
TMOD
（89H）
T1
T0
D7
D6
D5
D4
D3
D2
D1
D0
GATE
C/T
M1
M0
GATE
C/T
M1
M0
#include <reg51.h>
int i=0;
char code tabel[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};
void main()
{ TMOD=0X10;
TH1=(65536-10000)/256;
TL1=(65536-10000)%256;
IE=0X88;
TR1=1;
while(1) ;
}
void tt1(void) interrupt 3 using 1
{ if(count<50)
{count++;
TH1=(65536-10000)/256;
TL1=(65536-10000)%256;
}
else
{ count=0;
TH1=
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
