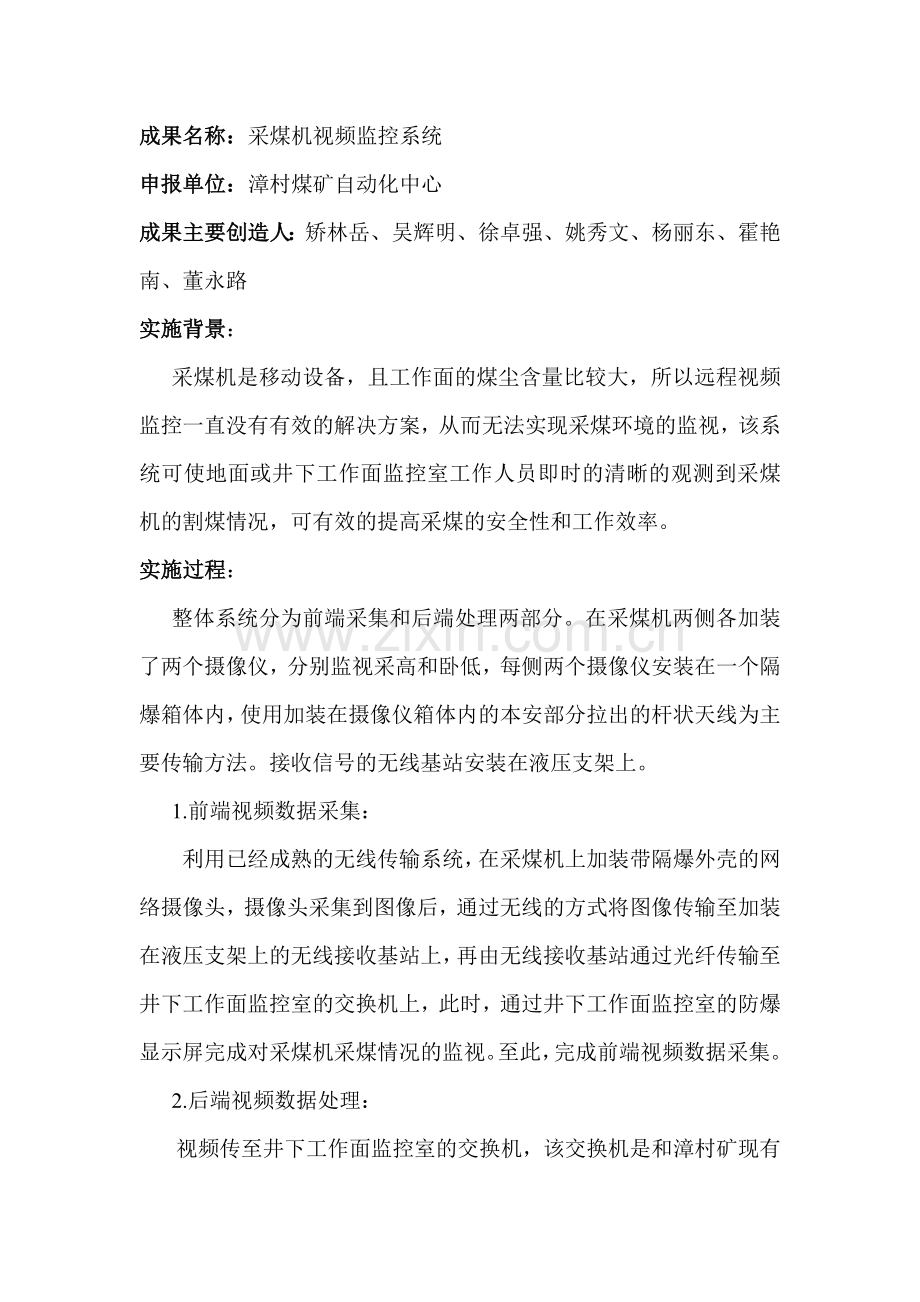

成果名称：采煤机视频监控系统
申报单位：漳村煤矿自动化中心
成果主要创造人：矫林岳、吴辉明、徐卓强、姚秀文、杨丽东、霍艳
南、董永路
实施背景：
采煤机是移动设备，且工作面的煤尘含量比较大，所以远程视频监控一直没有有效的解决方案，从而无法实现采煤环境的监视，该系统可使地面或井下工作面监控室工作人员即时的清晰的观测到采煤机的割煤情况，可有效的提高采煤的安全性和工作效率。
实施过程：
整体系统分为前端采集和后端处理两部分。在采煤机两侧各加装了两个摄像仪，分别监视采高和卧低，每侧两个摄像仪安装在一个隔爆箱体内，使用加装在摄像仪箱体内的本安部分拉出的杆状天线为主要传输方法。接收信号的无线基站安装在液压支架上。
1.前端视频数据采集：
利用已经成熟的无线传输系统，在采煤机上加装带隔爆外壳的网络摄像头，摄像头采集到图像后，通过无线的方式将图像传输至加装在液压支架上的无线接收基站上，再由无线接收基站通过光纤传输至井下工作面监控室的交换机上，此时，通过井下工作面监控室的防爆显示屏完成对采煤机采煤情况的监视。至此，完成前端视频数据采集。
2.后端视频数据处理：

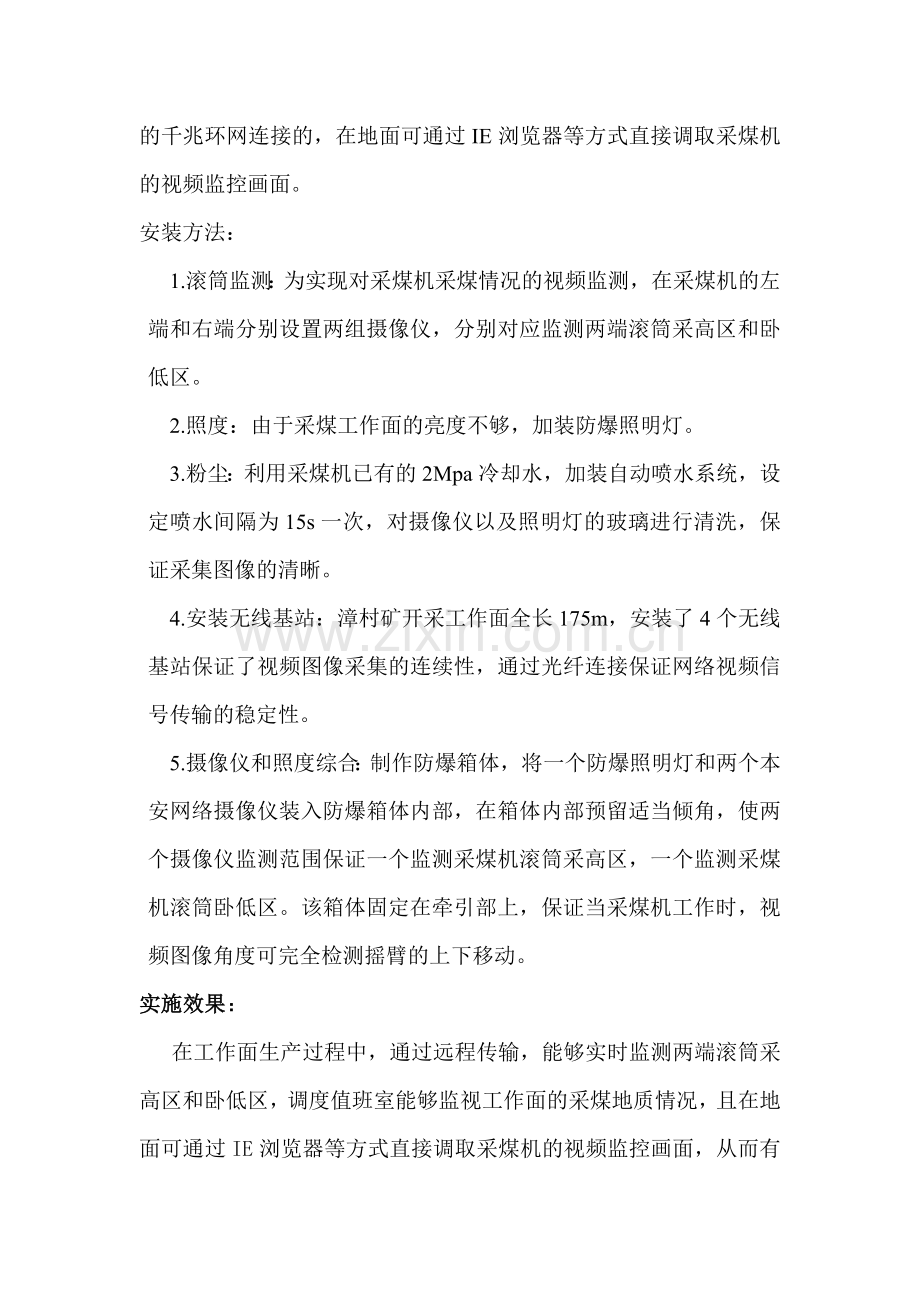

视频传至井下工作面监控室的交换机，该交换机是和漳村矿现有的千兆环网连接的，在地面可通过IE浏览器等方式直接调取采煤机的视频监控画面。
安装方法：
1.滚筒监测：为实现对采煤机采煤情况的视频监测，在采煤机的左端和右端分别设置两组摄像仪，分别对应监测两端滚筒采高区和卧低区。
2.照度：由于采煤工作面的亮度不够，加装防爆照明灯。
3.粉尘：利用采煤机已有的2Mpa冷却水，加装自动喷水系统，设定喷水间隔为15s一次，对摄像仪以及照明灯的玻璃进行清洗，保证采集图像的清晰。
4.安装无线基站：漳村矿开采工作面全长175m，安装了4个无线基站保证了视频图像采集的连续性，通过光纤连接保证网络视频信号传输的稳定性。
5.摄像仪和照度综合：制作防爆箱体，将一个防爆照明灯和两个本安网络摄像仪装入防爆箱体内部，在箱体内部预留适当倾角，使两个摄像仪监测范围保证一个监测采煤机滚筒采高区，一个监测采煤机滚筒卧低区。该箱体固定在牵引部上，保证当采煤机工作时，视频图像角度可完全检测摇臂的上下移动。
实施效果：
在工作面生产过程中，通过远程传输，能够实时监测两端滚筒采高区和卧低区，调度值班室能够监视工作面的采煤地质情况，且在地面可通过IE浏览器等方式直接调取采煤机的视频监控画面，从而有效的提高了采煤的安全性和工作效率。
