1、 第四节 欧姆定律在串、并联电路中的应用【教学目标】知识和技能会用欧姆定律的知识进行简单的电学计算。过程与方法通过运用欧姆定律对串、并联电路中相关电学量的计算,了解串、并联电路的伏安特性。情感、态度、价值观培养学生理论联系实际,学以致用的科学思想。【重、难点】能用欧姆定律分析并计算相关电学量。【教学过程】教学内容教师活动学生活动等效电阻在电路中,如果一个电阻的效果和几个电阻在同一电路中的效果相同,可以认为这个电阻是几个电阻的等效电阻。这个概念可以结合“合力与分力的关系”对照理解。电阻在电路中的作用即对电流的阻碍作用。这里的“等效”可以理解为在同一个电路中,即电源电压相同,电阻对电流的阻碍作用相

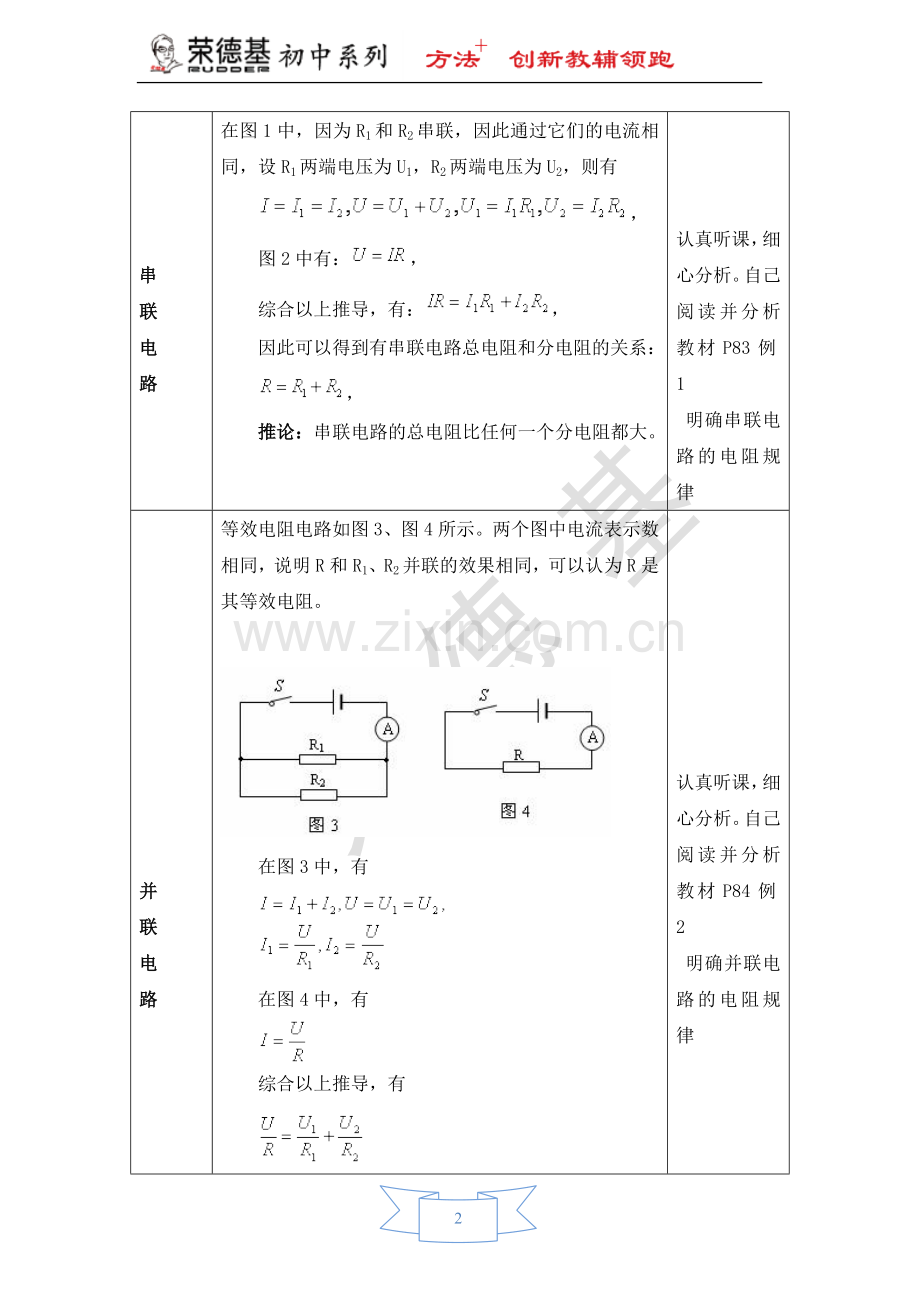

2、同,电路中的电流大小相同。如果电源电压相同,在图1和图2中电流表示数相同,可以认为R为R1和R2串联后的等效电阻,也称总电阻。认真听讲,理解什么是总电阻串联电路在图1中,因为R1和R2串联,因此通过它们的电流相同,设R1两端电压为U1,R2两端电压为U2,则有,图2中有:,综合以上推导,有:,因此可以得到有串联电路总电阻和分电阻的关系:,推论:串联电路的总电阻比任何一个分电阻都大。认真听课,细心分析。自己阅读并分析教材P83例1 明确串联电路的电阻规律并联电路等效电阻电路如图3、图4所示。两个图中电流表示数相同,说明R和R1、R2并联的效果相同,可以认为R是其等效电阻。 在图3中,有在图4中,

3、有综合以上推导,有即 ,推论:并联电路中,总电阻比任何一个分电阻都小。认真听课,细心分析。自己阅读并分析教材P84例2 明确并联电路的电阻规律串联电路和并联电路电阻规律的应用通过串联电路电阻的规律,可以有推论:串联电路中,电阻阻值之比等于电阻两端电压之比,推导如下: 通过并联电路电阻的规律,可以有推论:并联电路中,各支路电阻阻值之比等于通过各支路电流的反比,推导如下:利用串联和并联电流电压的规律,在教师引导下得出串联分压和并联分流的规律以及比例关系式讨论总结帮学生把讨论的结果总结成结论:(1)在串联电路中,如果有一个电阻阻值变小,干路电流I变大,其它电阻分得的电压变大,回路总电阻变小。(2)在并联电路中,如果有一个电阻阻值变小,其它支路电流不变,干路电流I会变大,此时,回路总电阻也变小了。积极讨论大胆发言当堂练习要求学生完成课后题,及时点评独立完成课后题,小组内交流课堂小结学生总结本课知识归纳总结本课知识,小组内交流【教学反思】本节课是把串并联电路中电压和电流的规律与欧姆定律结合起来应用,从中得出串并联电路中电阻的规律,以及串联分压、并联分流的规律以及性相应的表达式。从而帮助学生在以后的电学学习中更准确地把握规律,更加得心应手。4
