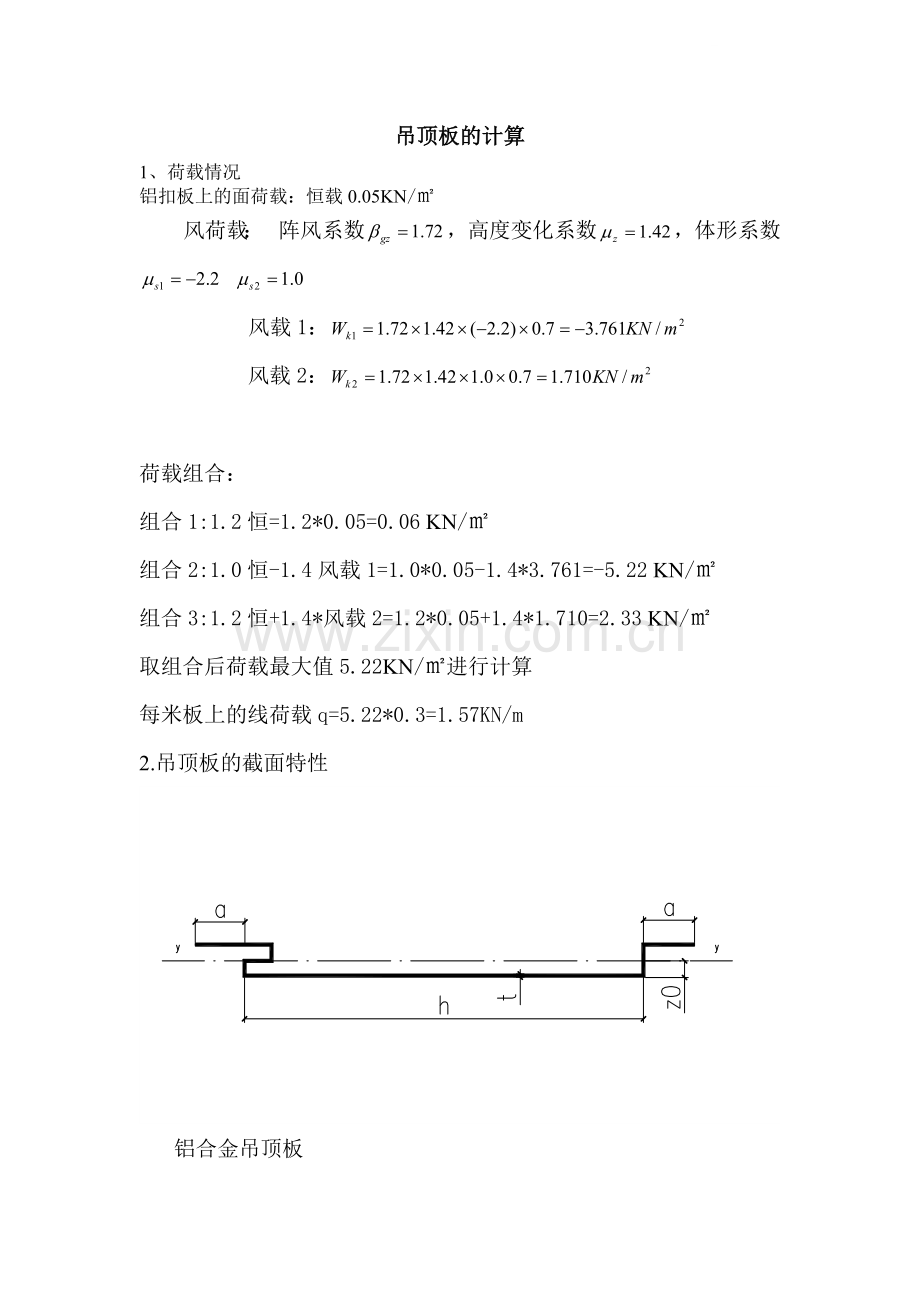

吊顶板的计算
1、荷载情况
铝扣板上的面荷载：恒载0.05KN/㎡
风荷载：阵风系数，高度变化系数，体形系数
风载1：
风载2：

荷载组合：
组合1:1.2恒=1.2*0.05=0.06 KN/㎡
组合2:1.0恒-1.4风载1=1.0*0.05-1.4*3.761=-5.22 KN/㎡
组合3:1.2恒+1.4*风载2=1.2*0.05+1.4*1.710=2.33 KN/㎡
取组合后荷载最大值5.22KN/㎡进行计算
每米板上的线荷载q=5.22*0.3=1.57KN/m
2.吊顶板的截面特性

铝合金吊顶板

截面积
y轴至边缘的距离
关于y轴的截面惯性矩

当a=25,b=30,h=300,t=1.0时
y轴至边缘的距离

关于y轴的截面惯性矩

关于y轴的截面抵抗矩

4、板强度计算
吊顶板为连续板，最大弯矩
正应力
5、刚度验算
跨中最大挠度
综上：吊顶板采用该板型经计算满足要求。
6、自攻钉计算：(M5.5*25)

固定用自攻钉固定与檩条上，每个钉可以承受拉力5.525 KN
每个自攻钉需承受的拉力为T=5.22*0.11*1.7
=0.98 KN
=0.98KN﹤ 5.525 KN 满足。
