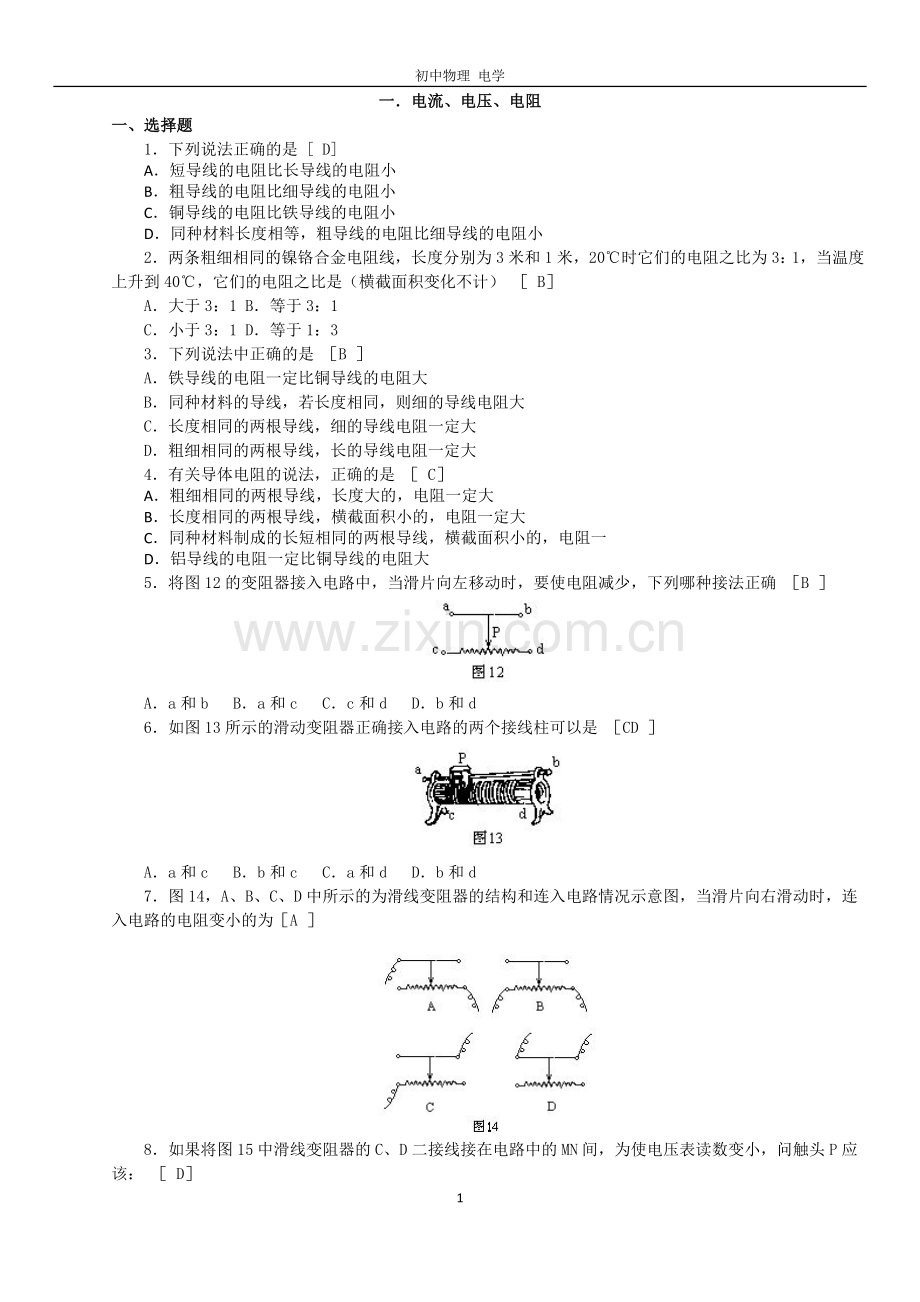

初中物理 电学
一．电流、电压、电阻
一、选择题
　　1．下列说法正确的是 [ D]
　　A．短导线的电阻比长导线的电阻小
　　B．粗导线的电阻比细导线的电阻小
　　C．铜导线的电阻比铁导线的电阻小
　　D．同种材料长度相等，粗导线的电阻比细导线的电阻小
　　2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计） ［ B］
　　A．大于3：1 B．等于3：1
　　C．小于3：1 D．等于1：3
　　3．下列说法中正确的是 ［B ］
　　A．铁导线的电阻一定比铜导线的电阻大
　　B．同种材料的导线，若长度相同，则细的导线电阻大
　　C．长度相同的两根导线，细的导线电阻一定大
　　D．粗细相同的两根导线，长的导线电阻一定大
　　4．有关导体电阻的说法，正确的是 ［ C］
　　A．粗细相同的两根导线，长度大的，电阻一定大
　　B．长度相同的两根导线，横截面积小的，电阻一定大
　　C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一
　　D．铝导线的电阻一定比铜导线的电阻大
　　5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确 ［B ］

　　A．a和b　 B．a和c　 C．c和d　 D．b和d
　　6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是 ［CD ］

　　A．a和c 　B．b和c　 C．a和d 　D．b和d
　　7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［A ］

　　8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该： ［ D］

　　A．向左滑动 　　　　B．向右滑动
　　C．向左、向右均可以 D．无法实现
　　9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是 ［B ］

　　A．只拔出铜塞a、b，接入电路电阻为7欧姆
　　B．只拔出铜塞c、d，接入电路电阻为7欧姆
　　C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行
　　D．将铜塞a、b、c、d全拔出，接入电路的电阻最小
　　10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是 ［ B］

　　A．C和B 　　B．A和C
　　C．A和D 　　D．B和D
　　11．决定导体电阻大小的因素是 ［ D］
　　A．加在导体两端的电压
　　B．通过导体的电流强度
　　C．导体的电功率
　　D．导体的材料、长度、横截面积
　　12．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是 ［B ］
　　A．连入变阻器时，应使滑片位于变阻器值最大的位置
　　B．电键、安培表应接在靠近电源电流流出的一端
　　C．连入电键时，应先将电键打开
　　D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端
　　　　13．在图18所示的电路中，有可能造成电源和安培表都损坏的是 ［A ］

　　　　14．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是 ［D ］

　　　　A．a、b、c都是安培表
　　　　B．a、b、c都是伏特表
　　　　D．b、c是安培表，而a是伏特表
　　　　C．a、b是伏特表，而c是安培表
　　　　15．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是 ［D ］

　　　　A．安培表已被烧坏，致使电路不通
　　　　B．安培表完好，但未与导线接牢
　　　　C．灯L的灯座接线处短路
　　　　D．安培表接线处碰线（安培表被短路）
　　　　16．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是 ［A ］

　　　　A．L1短路，L2断路 B．L1断路，L2短路
　　　　C．L1、L2都断路 　D．L1、L2都短路
　　　　17．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是 ［D ］

　　二、填空题
　　　18．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1__等于__I2（填大于、小于或等于）。

　　19．电压是使__自由电荷__发生定向移动形式__自由__的原因。
　　20．图24中，当把滑动变阻器的滑片P向右滑动时，CD间的电阻值_不变__，BD间的电阻值__变小___（选填“变大，变小，不变”）。

　　21．图25所示电路里，滑动变阻器的___ PB ___段电阻丝连入了电路，要使伏特表示数变小，滑动片P应向___ A ___端移动，此时电磁铁的磁性将___减弱___。（填“增强”或“减弱”）　
　　22．图26所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是__ AP _（填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向___左__。（填“左”或“右”）移动。

　　23．如图27所示的电路，变阻器R连入电路的电阻值可以在0~100欧姆的范围内变化，若R0=10欧姆，那么，在变阻器滑片滑动过程中，伏特表读数的最小值是___20___，最大值是220。

　　24．电镀（在金属物品上镀一层防锈的金属）是利用电流的___化学___效应，电磁起重机是利用电流的___磁___效应。
　　25．测电路中的电流强度时，使用安培表的“+”和“3”的两接线柱，如图28所示，安培表指针所示的位置是1.2安培。

　　三、作图题（略）
　　四、实验题
　　26．图34是一只安培表示意图，当使用它的“?”和“0.6”两接线柱时，它的最小刻度表示___0___安培，指针示数是__0.24____安培。当使用“?”和“3”两接线柱时，指针示数是____1.2__安培。

　　27．图35所求伏特表的示数是___4___；如果改用另一量程，指针的位置不变，那么伏特表的示数是___0.8___伏特。

　　28．图36所示是电阻箱的结构示意图、实验需要12欧姆的电阻，应将图中电阻箱上的__①③⑤____号铜塞同时拨去，也可将__②③④____号铜塞同时拨去。

　　29．图37是分别表示三个滑动变阻器使用时的连接方法，如果滑片P都向右移动时，变阻器电阻值改变的情况分别是：(1)___ 变小___，(2)___ 变大___，(3)__ 不变____（选变大、变小或不变）。
