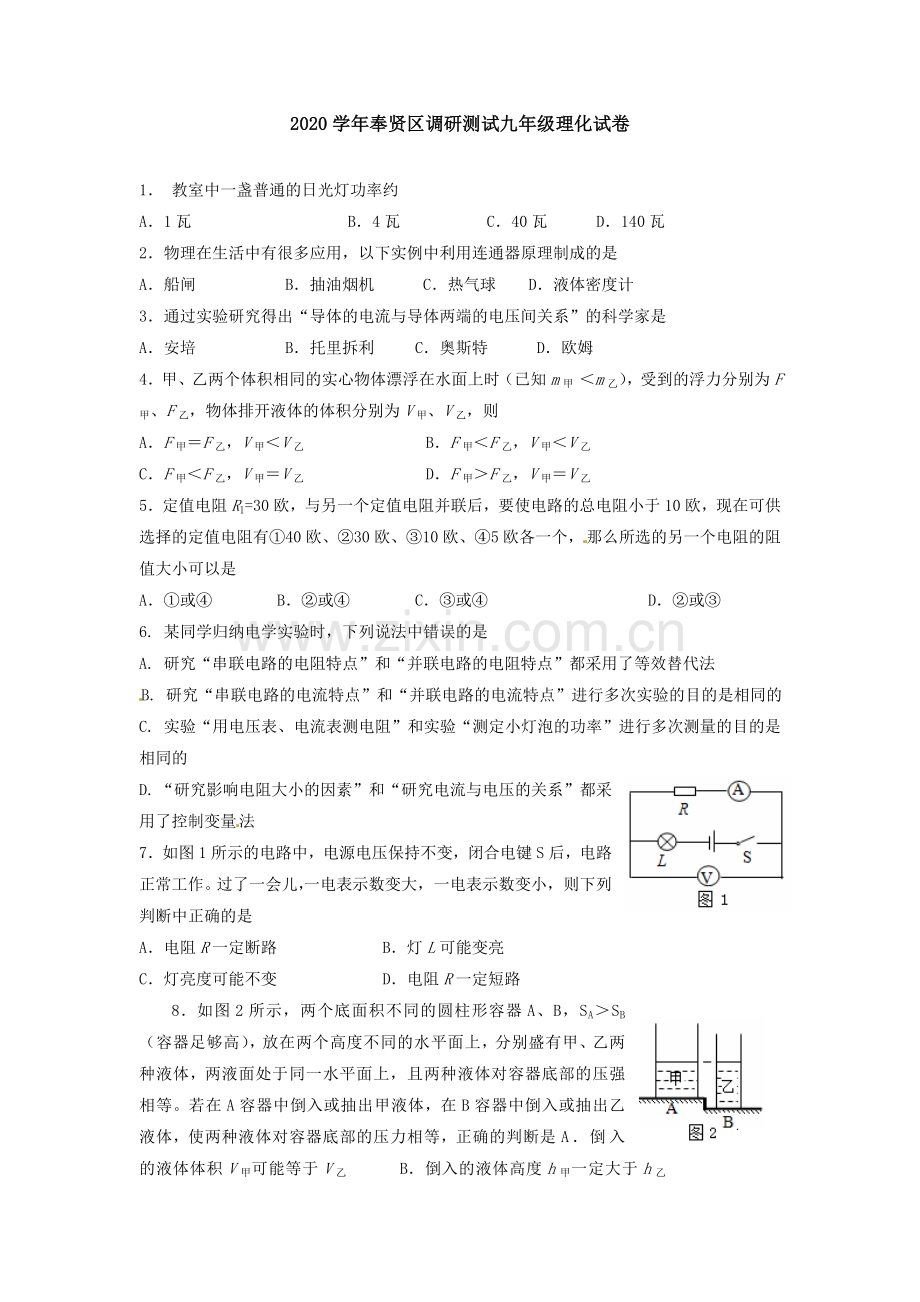

2020学年奉贤区调研测试九年级理化试卷

1． 教室中一盏普通的日光灯功率约
A．1瓦 B．4瓦 C．40瓦 D．140瓦
2．物理在生活中有很多应用，以下实例中利用连通器原理制成的是
A．船闸 B．抽油烟机 C．热气球 D．液体密度计
3．通过实验研究得出“导体的电流与导体两端的电压间关系”的科学家是
A．安培 B．托里拆利 C．奥斯特 D．欧姆
4．甲、乙两个体积相同的实心物体漂浮在水面上时（已知m甲 ＜m乙），受到的浮力分别为F甲、F乙，物体排开液体的体积分别为V甲、V乙，则
A．F甲＝F乙，V甲＜V乙 B．F甲＜F乙，V甲＜V乙
C．F甲＜F乙，V甲＝V乙 D．F甲＞F乙，V甲＝V乙
5．定值电阻R1=30欧，与另一个定值电阻并联后，要使电路的总电阻小于10欧，现在可供选择的定值电阻有①40欧、②30欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是
A．①或④ B．②或④ C．③或④ D．②或③
6. 某同学归纳电学实验时，下列说法中错误的是
A. 研究“串联电路的电阻特点”和“并联电路的电阻特点”都采用了等效替代法
B. 研究“串联电路的电流特点”和“并联电路的电流特点”进行多次实验的目的是相同的
C. 实验“用电压表、电流表测电阻”和实验“测定小灯泡的功率”进行多次测量的目的是相同的
D. “研究影响电阻大小的因素”和“研究电流与电压的关系”都采用了控制变量法
7．如图1所示的电路中，电源电压保持不变，闭合电键S后，电路正常工作。过了一会儿，一电表示数变大，一电表示数变小，则下列判断中正确的是
A．电阻R一定断路 B．灯L可能变亮
C．灯亮度可能不变 D．电阻R一定短路
8．如图2所示，两个底面积不同的圆柱形容器A、B，SA＞SB（容器足够高），放在两个高度不同的水平面上，分别盛有甲、乙两种液体，两液面处于同一水平面上，且两种液体对容器底部的压强相等。若在A容器中倒入或抽出甲液体，在B容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是 A．倒入的液体体积V甲可能等于V乙 B．倒入的液体高度h甲一定大于h乙
C．抽出的液体体积V甲可能小于V乙 D．抽出的液体高度h甲一定大于h乙

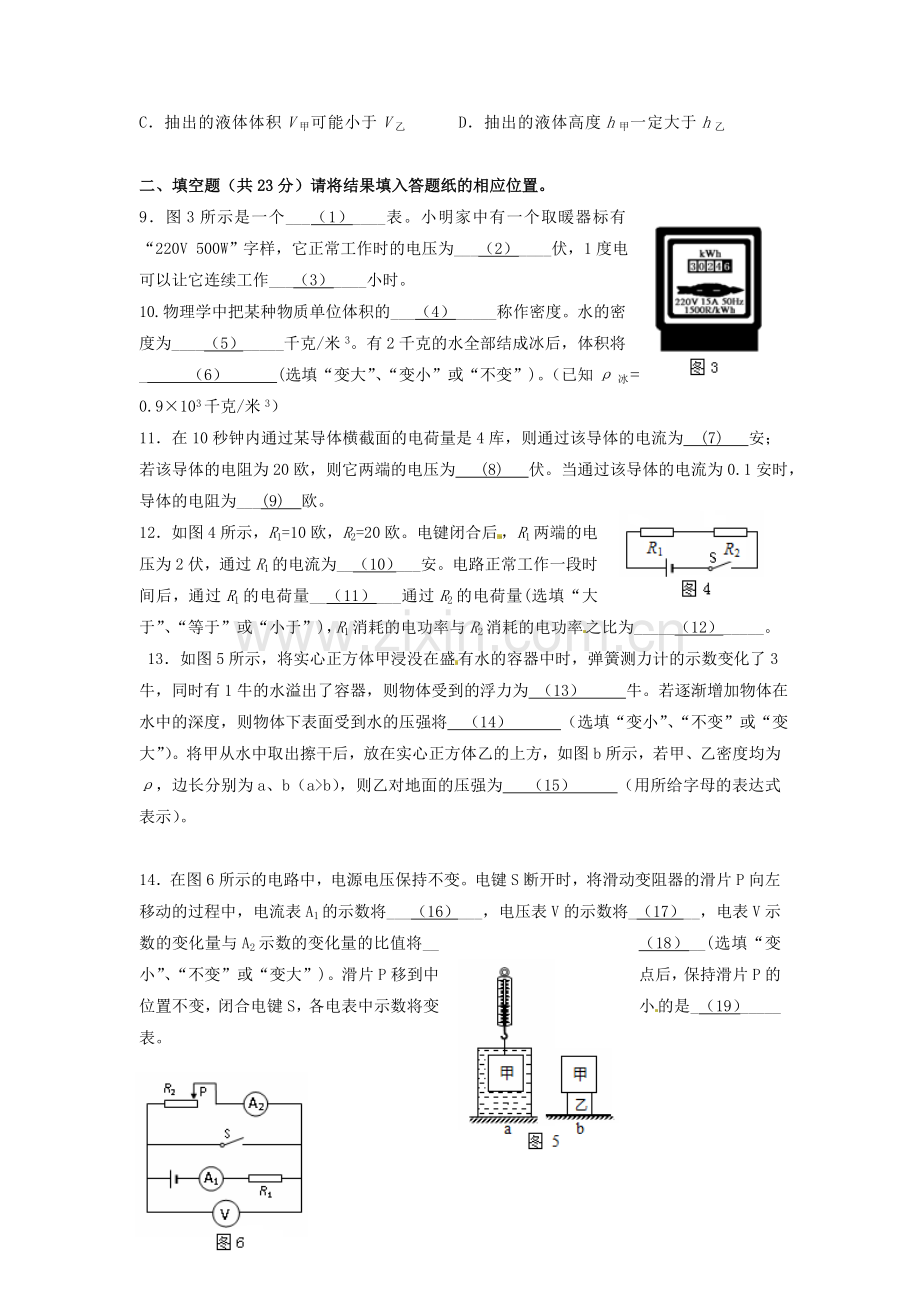

二、填空题（共23分）请将结果填入答题纸的相应位置。
9．图3所示是一个___（1）____表。小明家中有一个取暖器标有“220V 500W”字样，它正常工作时的电压为___（2）____伏，1度电可以让它连续工作___（3）____小时。
10.物理学中把某种物质单位体积的___（4）_____称作密度。水的密度为___ _（5）_____千克/米3。有2千克的水全部结成冰后，体积将_ （6） (选填“变大”、“变小”或“不变”)。（已知ρ冰＝0.9×103千克/米3）
11．在10秒钟内通过某导体横截面的电荷量是4库，则通过该导体的电流为 (7) 安；若该导体的电阻为20欧，则它两端的电压为 (8) 伏。当通过该导体的电流为0.1安时， 导体的电阻为___(9) 欧。
12．如图4所示，R1=10欧，R2=20欧。电键闭合后，R1两端的电压为2伏，通过R1的电流为__（10）___安。电路正常工作一段时间后，通过R1的电荷量__（11）___通过R2的电荷量(选填“大于”、“等于”或“小于”)，R1消耗的电功率与R2消耗的电功率之比为_____（12）_____。
13．如图5所示，将实心正方体甲浸没在盛有水的容器中时，弹簧测力计的示数变化了3牛，同时有1牛的水溢出了容器，则物体受到的浮力为 （13） 牛。若逐渐增加物体在水中的深度，则物体下表面受到水的压强将 （14） （选填“变小”、“不变”或“变大”）。将甲从水中取出擦干后，放在实心正方体乙的上方，如图b所示，若甲、乙密度均为ρ，边长分别为a、b（a>b），则乙对地面的压强为 （15） （用所给字母的表达式表示）。

14．在图6所示的电路中，电源电压保持不变。电键S断开时，将滑动变阻器的滑片P向左移动的过程中，电流表A1的示数将___（16）___，电压表V的示数将_（17）__，电表V示数的变化量与A2示数的变化量的比值将__（18）__(选填“变小”、“不变”或“变大”)。滑片P移到中点后，保持滑片P的位置不变，闭合电键S，各电表中示数将变小的是_（19）_____表。

15．在学习了大气压强的知识后，甲、乙两地的师生通过交流，决定利用托里拆利实验装置（如图7所示），在同一时间研究“不同地点的大气压强”。两地的同学同时在各自的学校进行了分组实验，各组同学均进行了正确的实验，并将测得的水银柱高度h甲和h乙的数据通过交流、汇总，记录在下表中：
地点 组别
甲组
乙组
丙组
甲地测得的水银柱高度h甲（厘米）
75.8
75.8
75.8
乙地测得的水银柱高度h乙（厘米）
74.3
74.3
74.3
（1）分析比较表中第二行或第三行的实验数据及相关条件，可归纳得出的初步结论是：
在同一时间同一地点 (20) 。
（2）分析比较表中第二行和第三行的实验数据及相关条件，可归纳得出的初步结论是：
在同一时间不同地点 （21） 。
（3）同学们根据学过的知识一起认真思考、分析了两地实验数据不同的原因，以下合理的选项是 （22） 。
A.两地所处的海拔高度不同
B.两地同学所选用的玻璃管粗细不同
C.当时两地的天气情况不同
D.两地同学将玻璃管管口插入水银面的深度不同
三．作图题（共9分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
16．请用力的图示法在图8中画出重为8牛的物体对水平地面的压力。
17．在如图9所示电路的○里填上适当的电表符号，使之成为正确的并联电路。
18．在图10所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：电压表测小灯两端的电压且闭合电键后当变阻器的滑片向右移动时，灯泡变亮(导线不能交叉)。

四．计算题（共24分）请将计算过程和答案写入答题纸的相应位置。
19．一合金块体积为3×10-3米3，浸没在水中时，求合金块受到的浮力F浮。

20．如图11所示，电源电压保持不变，电阻R1的阻值为15欧，此时电流表的示数为0.4安。闭合电键S后，电流表的示数为1.2安。求：
(1)电源电压U；
(2)通电10秒，电流通过电阻R2所做的功W2。

21．在图12 a所示，电源电压为18伏保持不变，电阻R1的阻值为10欧，所用的滑动变阻器标有“50Ω1A”字样。闭合电键S，通过R1的电流为0.8安。求：
(1)此时电阻R1两端的电压U1；
(2)此时滑动变阻器R2连入电路的阻值；
(3)在移动变阻器滑片P的过程中，电流的最小值；
(4)现用 “30Ω”、“15Ω”定值电阻中的一个替换R1,要求当选择阻值为______的定值电阻替换R1时，移动滑片的过程中电压表示数（表盘如图b）的变化量最小，该变化量为_____伏。
