2019年中考物理试题分类汇编——电路图专题

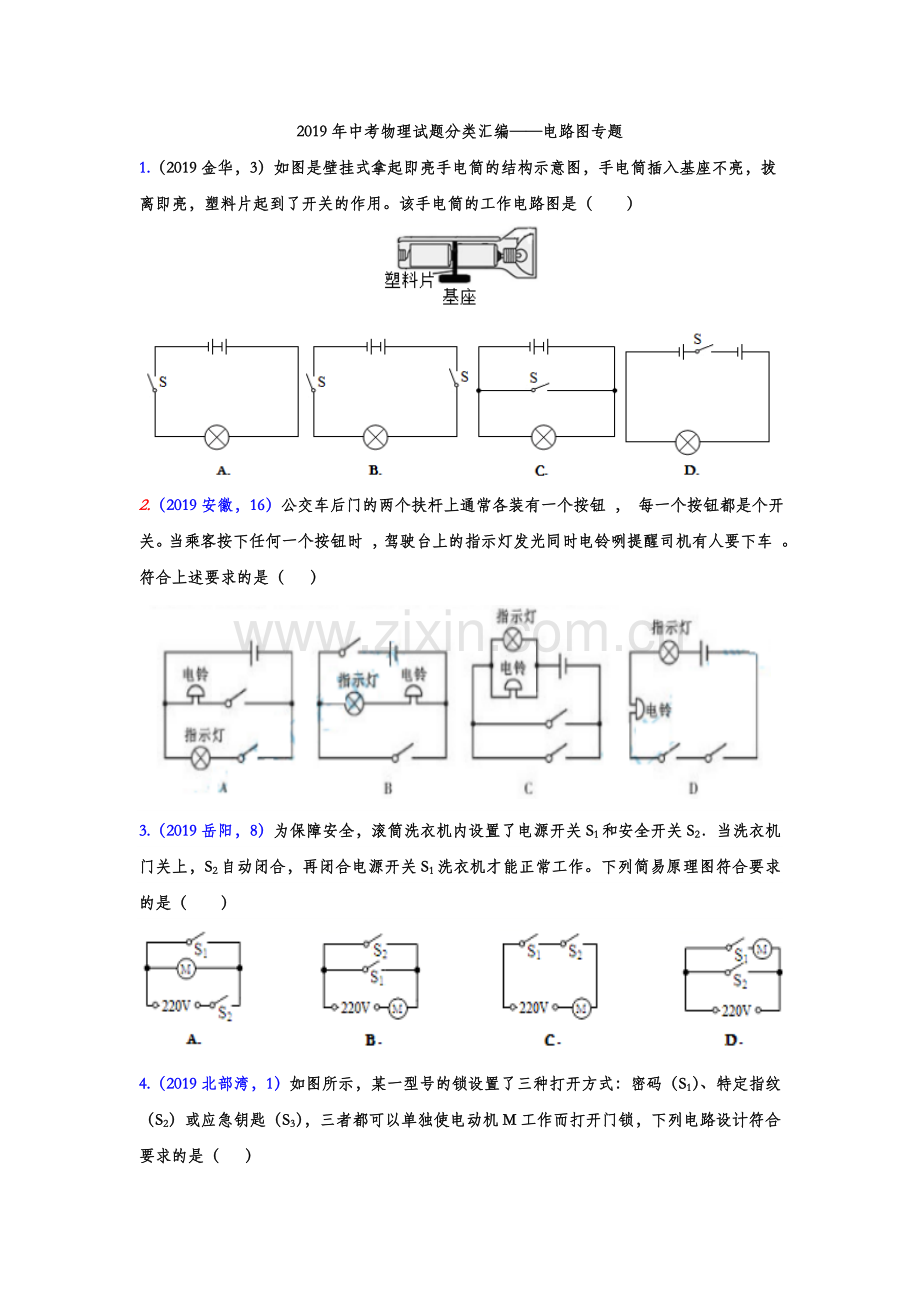

1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）

2.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮 ， 每一个按钮都是个开关。当乘客按下任何一个按钮时 ，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车 。 符合上述要求的是（ ）

3.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　）

4.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（ ）

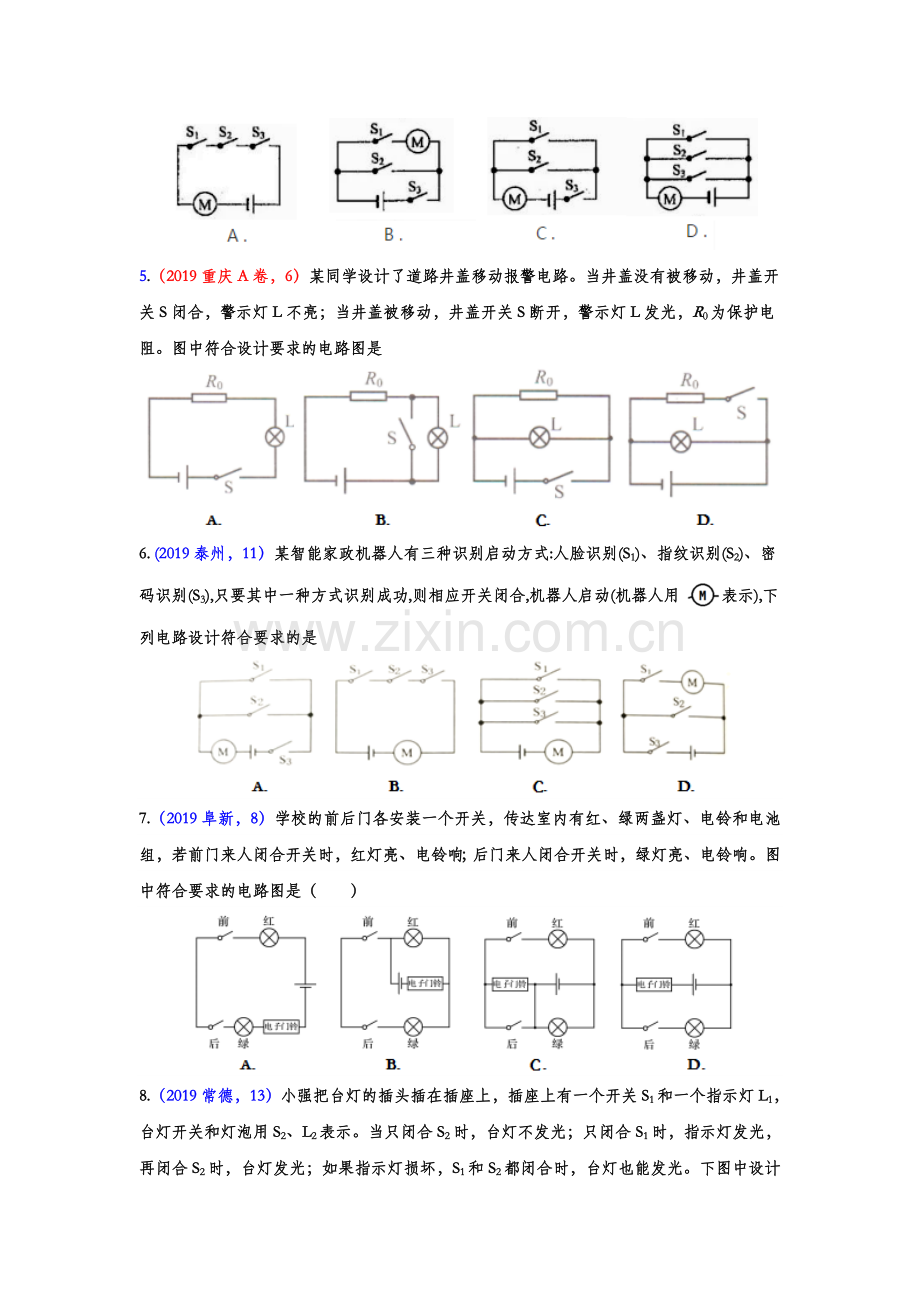

5.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是

6. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是

7.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。图中符合要求的电路图是（　　）

8.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。下图中设计的电路符合要求的是

9.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（　　）

10.（2019巴中，14）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（　　）

11..(2019遂宁，4)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）

12（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（　　）

13..(2019济宁，)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图3各选项中,符合该装置内部结构的可能是

14.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。下图设计的电路图正确的是（　　）

14.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（　　）

15.（2019威海，10）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）

16.（2019潍坊，7）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是（　　）

17.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（　　）

18.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（　　）

19.2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）

20.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　）

【答案】B
21.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（ ）

2019年中考物理试题分类汇编——电路图专题答案
1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）

【答案】D
2.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮 ， 每一个按钮都是个开关。当乘客按下任何一个按钮时 ，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车 。 符合上述要求的是（ ）

【答案】C
3.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　）

【答案】C
4.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（ ）

【答案】D
5.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是

【答案】B
6. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是

【答案】C
7.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。图中符合要求的电路图是（　　）

【答案】D
8.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。下图中设计的电路符合要求的是

【答案】D
9.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（　　）

【答案】C。
10.（2019巴中，14）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（　　）

【答案】C。
11..(2019遂宁，4)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）

【答案】C
12（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（　　）

【答案】D。
13..(2019济宁，)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。图3各选项中,符合该装置内部结构的可能是

【答案】D
14.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。下图设计的电路图正确的是（　　）

【答案】B。
14.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（　　）

【答案】C
15.（2019威海，10）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）

【答案】C
16.（2019潍坊，7）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是（　　）

【答案】B
17.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（　　）

【答案】C。
18.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（　　）

【答案】B
19.2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）

【答案】D
20.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　）

【答案】B
21.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（ ）

【答案】B
