初中物理中考压轴题及电学实验题附答案.doc

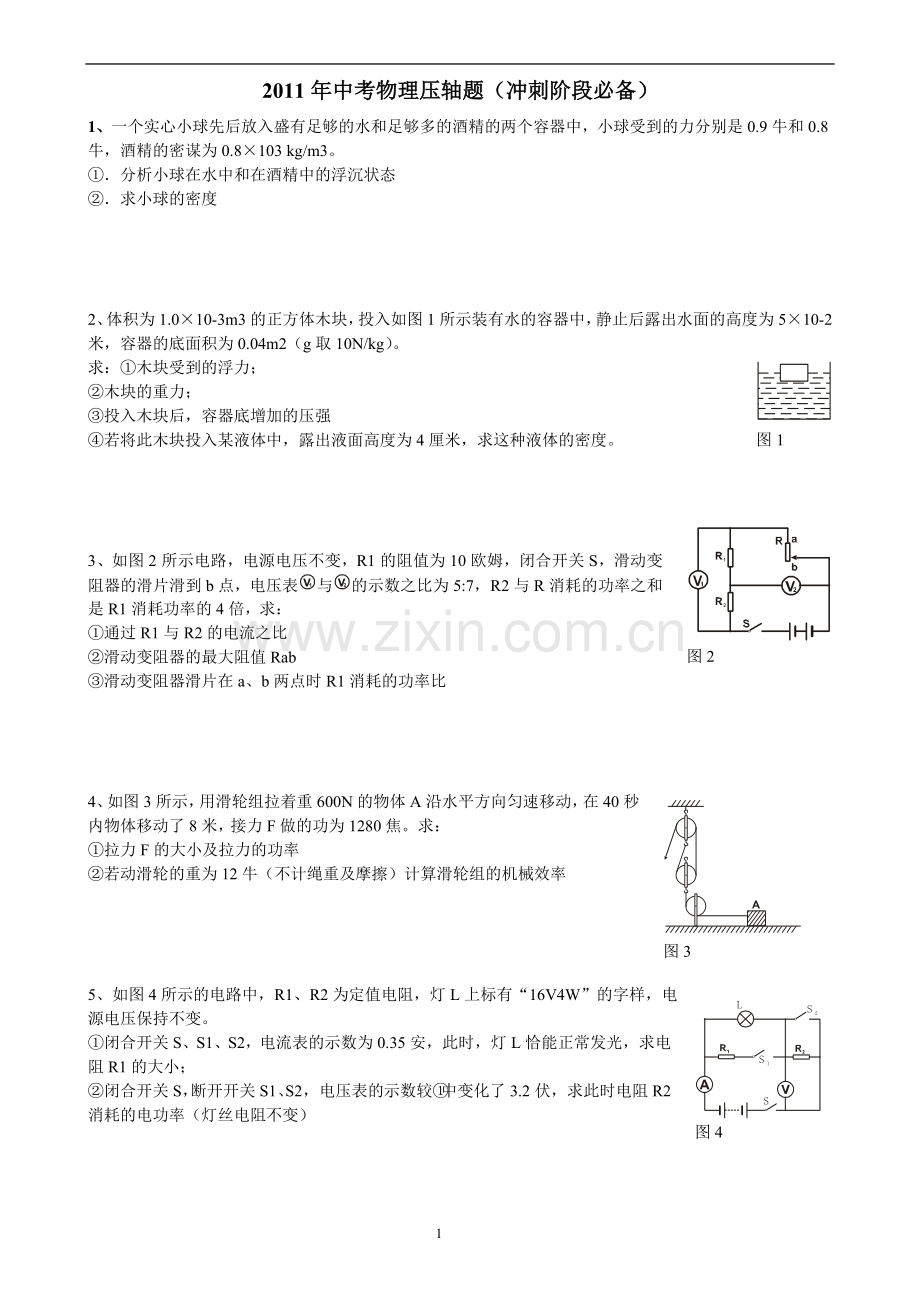

2011年中考物理压轴题（冲刺阶段必备）1、一个实心小球先后放入盛有足够的水和足够多的酒精的两个容器中，小球受到的力分别是0.9牛和0.8牛，酒精的密谋为0.8103kg/m3。分析小球在水中和在酒精中的浮沉状态求小球的密度图12、体积为1.010-3m3的正方体木块，投入如图1所示装有水的容器中，静止后露出水面的高度为510-2米，容器的底面积为0.04m2（g取10N/kg）。求：木块受到的浮力；木块的重力；投入木块后，容器底增加的压强若将此木块投入某液体中，露出液面高度为4厘米，求这种液体的密度。图23、如图2所示电路，电源电压不变，R1的阻值为10欧姆，闭合开关S，滑动变阻器的滑片滑到b点，电压表与的示数之比为5:7，R2与R消耗的功率之和是R1消耗功率的4倍，求：通过R1与R2的电流之比滑动变阻器的最大阻值Rab滑动变阻器滑片在a、b两点时R1消耗的功率比图34、如图3所示，用滑轮组拉着重600N的物体A沿水平方向匀速移动，在40秒内物体移动了8米，接力F做的功为1280焦。求：拉力F的大小及拉力的功率若动滑轮的重为12牛（不计绳重及摩擦）计算滑轮组的机械效率图45、如图4所示的电路中，R1、R2为定值电阻，灯L上标有“16V4W”的字样，电源电压保持不变。闭合开关S、S1、S2，电流表的示数为0.35安，此时，灯L恰能正常发光，求电阻R1的大小；闭合开关S，断开开关S1、S2，电压表的示数较中变化了3.2伏，求此时电阻R2消耗的电功率（灯丝电阻不变）图56、如图5所示电路中，电源电压保持不变，闭合开关S，已知当滑片P分别滑至a端和b端时，电阻R1消耗的电功率之比P1:P2=9:4。当滑片在a端时，电流表的示数为3安培，滑片P在 b端时，电压表的示数为6伏特，求：电阻R1的阻值和滑动变阻器的最大阻值R2电源电压是多少伏特图67、如图6所示的电路中，R1=400欧，R3=20欧，电源电压U=12伏，且保持不变，当S1、S2断开时，电流表的示数为0.1安，求：R2的阻值S1、S2闭合时电流表的示数S1、S2闭合时，能电10秒钟电路产生的热量。图78、要把一只额定电流为0.2安的小灯泡接入电压恒为9伏的电源两端，为安全起见，将小灯泡与一个滑动变阻器串联后接入电路，如图7所示，开关闭合后，移动滑片，当滑动变阻器消耗的功率为1.04瓦时，小灯泡恰好正常发光。小灯泡的额定电压和额定功率分别是多少？小灯泡正常发光时，变阻器接入电路的阻值是多少移动变阻器滑片，当电路中电流为0.1安时，小灯泡的实际功率是多少（不计温度对灯丝电阴的影响）图89、如图8所示，R1的阻值为20欧，开关S闭合后电流表A的示数为2.7安，电流表A1的示数为1.8安，求：电源的电压电表R2的阻值电流通过电阻R2每分钟所做的功电阻R1、R2的电功率之比图910、如图9所示电路，电源电压保持不变，闭合开关S，当变阻器滑片P在中点a处时，电压表读数为3伏，电流表读数为0.6安培；当滑片P在b端时，电压表读数为5伏，电流表读数为0.5安，请根据测得的数据计算出与电路有关的5个物理量。图1011、如图10所示，正方体木块漂浮在水面上，有总体积的1/5露出水面，不可伸长的悬线处于松弛状态，已知绳可能承受的最大拉力为5N，木块边长为0.1米，容器底面积为0.03米2，容器底有一阀门K，求：木块的密度；打开阀门使水缓慢流出，当细绳断裂的一瞬间关闭阀门，此时木块排开水的体积为多少？在绳断后，木块再次漂浮时，容器底受到水的压强与断绳的瞬间相比，窗口底受水的压强怎样变化？改变了多少？（g取10牛/千克，提示：相互作用的两个力总是等大的）图1112、如图11所示电路图中，小灯泡L上标有“8V 3.2W”字样，滑动变阻器的最大值为40欧，R1的阻值为18欧，求：小灯泡L的电阻S、S1、S2均闭合时，电压表的示数为9伏，求电源电压及电阻R1上消耗的电功率断开S1、S2，闭合S，若接入电路中的电压表的量程改为0-3伏，电流表的量程为0-0.6安，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？电学压轴题1、下面是HG2003家用蒸汽电熨斗示意图24和铭牌。使用时水箱中的水滴入被加热的底板气室迅速汽化产生向下的蒸汽。额定电压220V功能汽烫、干烫额定功率50HZ蒸汽方式滴下式额定功率1000W质量1.3kg底板面积160放置方式自立式（1）某师傅在用熨斗干烫衣服时，用了19N向下的力压熨斗，在此过程中，衣服受到的压强是多大？（2）用熨斗汽烫时先预热，使金属底板的温度从20升到220，温控开关自动断开。已知底板的质量为1kg，铁的比热是J/（kg）。问蒸汽电熨斗预热时底板吸收多少热量？（3）汽烫时，水滴入气室，由于水升温汽化带走热量。当底板温度降到190时，温控开关自动闭合，当加热到220时又断开，如此反复，若蒸汽电熨斗大体按下图25所示程序工作，10min烫一件衣服共消耗多少电能？2. 某科技活动小组自制的电热手暖器如图26，电源电压为6V，允许通过的最大电流为6A，发热体的电阻。（1）从安全出发，连入的电阻的阻值不能小于多少？（2）当开关调至“1”档时，电热手暖器消耗功率为多少？将该功率值标在“1”档位置。（3）该电热手暖器“2”档位置标明了“20W”字样，那么电阻为多少？（4）当开关分别调至“1”、“2”、“3”档时，通过的最小电流为多少？VabAS2图31S1R0LRP3. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻Rab=12，当开关S1闭合，S2断开，滑片P滑到b端时，电压表的示数为U1，灯L消耗的功率是其额定功率的；当开关S1、S2同时闭合，滑片P滑到a端时，电流表的示数为2A，此时电阻R0的电功率为12W，电压表的示数为U2，且U2U1=21，求： （1）当开关S1、S2同时闭合，滑片P滑到a端时，电压表的示数； （2）灯L的额定功率 4、如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R。将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2，R1消耗的电功率为0.72W。已知U1：U1= 4：7，U2：U2= 2：1，R2=12W 。 （1）求R1的阻值；（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A这一量程进行测量。5. 如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U ，电流表的示数为I ，灯L的实际功率为1.5W。已知UU 75，II 21。不考虑灯丝电阻RL的变化。求：定值电阻R2的电阻值和电路消耗的最大功率。S1AL2L1S2PS3R1R2S46如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。电源电压及灯丝电阻保持不变。当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。求：（1）电源电压（2）电阻R2的阻值（3）滑动变阻器滑片P位于a点和b点时接入电路的电阻阻值（4）电流表在以上状态中的最大电流和最小电流 图257. 如图25所示的电路实物连接示意图中，电源两端电压不变，灯电阻不变。滑动变阻器的最大阻值为R1。当滑动变阻器的滑片P在B端，只闭合S2时，电压表V1示数为U1，电流表示数为I1；滑片P在B端，开关都断开时，电压表V2示数为U2，滑动变阻器的功率P1=2W；当滑片在A端，只闭合S1时，灯泡正常发光，电流表的示数为I3。已知U1U2=53，I1I3=23；电阻R2=9。求：（1）灯的额定功率PL0；（2）电源电压U ；（3）电源不发生短路的情况下，通过不同变化，电路消耗的最大功率Pmax。（请画出相关电路状态的等效电路图）图23AVLS3R1R2S1S28.如图23所示，电路中的总电压和灯L的电阻保持不变，电阻R2的阻值为10W。当闭合开关S1，断开开关S2和S3时，灯L正常发光，电流表示数为I；当闭合开关S1、S2，断开S3时，电流表示数为I，且I:I=3:5；当闭合开关S3，断开S1、S2时，灯L的实际功率为其额定功率的，电阻R1消耗的功率为0.3W，求：（1）灯L的额定功率；（2）电源电压。上海中考物理电学实验真题（08闵行）26按如图20a所示电路进行“测定小灯泡额定功率”的实验。已知灯泡的额定电压可能为3.8V或2.2V、功率小于1瓦，电源电压小于6伏。实验时，将滑片P从B端向A端移动过程中，观察灯泡发光情况，发现滑片P移到中点附近某位置时，灯泡发光正常。此时三个电表的示数如图20b所示。请分别读出三个电表的示数: 伏、_伏和 安；该小灯泡的额定功率为 瓦。图20 b图20aVLVBAPA（09浦东）25.小明利用如图 所示的实验器材测电阻Rx的阻值，电源是由两节新干电池组成，有一根导线没有连接，请你以笔线代替导线把电路连接正确；闭合电键前，应将滑动变阻器的滑片移到图中的 (选填“A”或“B”)。 图13 图14当闭合电键后，电流表与电压表的示数如图14所示，则电流表的示数为 安，电压表的示数为 伏。小华更换了电阻Rx和滑动变阻器R后重新进行实验，发现电流表示数始终为0，于是他用一只完好的灯L替换Rx后，发现灯能发光，若电路中只有一处故障，且只发生在Rx或R上，可以判断是 故障。小明认为不需要灯L，只要观察到 现象，也能判断出这一故障。（09崇明）26在“测量小灯泡电功率”的实验中. 已知电源电压为3伏，小灯泡的额定电压为2.5伏.（1）连接电路时，电键应.（2）请你用笔画线代替导线将图16中的电路连接完整.（3）闭合电键前，应先将滑动变阻器的滑片移到端（选填“A”或“B”）. 闭合电键后，发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是.（4）排除故障后，实验得到的数据如下表. 在第1次实验中，小灯泡两端电压为2伏时，电流表示数如图17所示，则通过小灯泡的电流为安，此时小灯泡的实际功率为瓦.图17实验次数电压表示数V电流表示数A小灯泡电功率W12.022.50.220.5532.80.240.67（5）由上表可知，小灯泡的额定功率为瓦.（6）分析上表中的数据，可得出的结论是：a. b. （08普陀）25小明在“测小灯泡功率”的实验中，所用的实验器材包括：电源，电键、电压表、电流表、若干导线、待测额定电压为1.5伏的小灯若干，滑动变阻器两个（甲：“20 2A”，乙：“50 2A”）。（1）图13（a）为小明同学设计的实验电路，其中有一根导线尚未连接，请以笔画线代替导线，补上后要求：在闭合电键S前，滑动变阻器滑片P在A端时接入电路的电阻最大。（b）（a）（2）接着他按照正确电路进行实验，闭合电键S后发现小灯很亮，此时观察到的电压表、电流表的示数分别为2伏和0.2安，过了一会儿小灯突然熄灭，无论怎样移动滑动变阻器的滑片小灯都不亮，电压表的示数始终为6伏，则电源电压为 伏，他所选用的滑动变阻器是 （选填“甲”或“乙”）。（3）小明经思考后，重新选择器材进行实验，当小灯正常发光时电流表的示数如图13（b）所示，此时滑动变阻器接入电路的阻值为 欧，小灯的额定功率为 瓦。图15（08奉贤）26、小红同学在 “测定小灯泡的电功率”实验时，所用电源为2节新的干电池，小灯泡的额定电压为“1.5伏”或“2.5伏”中的一个。该同学电路连接正确，实验步骤正确，闭合电键后，发现小灯较暗，电压表和电流表的示数分别如图15所示。滑动变阻器的滑片P向右移动时灯逐渐变亮，当滑动变阻器的滑片移过了3/4位置时(即滑动变阻器接入电路的阻值为最大值的1/4)，小灯恰好正常发光。（1）请在图16中完成该同学的实验电路图。 （2）小灯的额定电压为 伏。（3）滑动变阻器的最大电阻为 欧。（4）小灯的额定功率为 瓦。（10普陀）25小李做“测定小灯泡电功率”的实验。实验时所用的电源电压恒定不变，小灯泡上标有3.8伏字样，滑动变阻器上标有“20 1A”字样。（1）小李连接电路如图14所示，图中尚有一根导线未连接，请用笔线代替导线在图14中正确连接。要求：滑片P向右移动时，小灯泡变暗。 SL 3 15VA 0.6 3（2）小李正确连接电路，并按正确的步骤操作，闭合电键S，电压表和电流表示数分别为2伏和0.2安，但是小灯几乎不亮，导致这一现象出现的原因是 。（3）然后他继续移动滑片P，当电压表示数为3.8伏时小灯正常发光，对应的电流表示数如图15所示，则小灯的额定功率为 瓦，此时滑动变阻器连入电路的阻值为 欧。（4）在第（3）小题中滑动变阻器的作用是： 。图16LPRS（a）0123A00.20.40.6（b）（11静安）25在做“测定小灯泡的电功率”实验中，电源由几节干电池组成（即电源电压为1.5伏的整数倍且保持不变），待测小灯泡标有“2.2伏”字样，滑动变阻器标有“50 1A”的字样。 实验电路如图16（a）所示，请在图中的内填入电表，使之成为正确的电路。 实验中，正确连接电路，且操作正确。闭合电键S后，发现电流表示数如图16（b）所示，但小灯泡不发光。那么接下来合适的实验操作应该是 （选填序号）(a) 移动滑动变阻器的滑片，继续实验。(b) 检查电路是否短路，替换同一规格的小灯泡。(c) 检查电路是否断路，替换同一规格的小灯泡。 实验中，当电压表示数为 伏，小灯泡正常发光，此时电流表的指针位于图16（b）刻度板的中央，小灯泡的额定功率为 瓦。本实验所用电源的电压为 伏。（09普陀）25小刚做“测定小灯泡的电功率”的实验，所用电源电压为6V不变，小灯泡上标有“3.8V”字样，滑动变阻器标有“10、1A”字样。（1）图15为小刚同学设计的实验电路，其中有一根导线尚未连接，请用笔画线代替导线，补上后要求：滑片P向右移动时灯变亮。（2）小刚正确地连接好电路，并按正确的顺序操作，闭合电键后发现小灯泡不亮，小刚提出了三种猜想：A可能灯丝断了。B可能是变阻器开路。 C可能是小灯泡短路。并设计了下表做进一步的故障分析，请你帮助小刚完成下表的填写。图15（11）（12）（3）排除故障后，小刚重新进行实验，当滑动变阻器的滑片P移到中点时（即接入电路的电阻为5），电压表示数为3.8V，则小灯的额定功率为 瓦。（09真题）25小张、小李和小王三位同学各自进行“测定小灯泡电功率”的实验。实验中使用的小灯标有“2.5V”字样，滑动变阻器标有“20 2A”字样，电源电压为6伏且不变。图13 小张连接的电路如图13所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接。小李正确连接电路，闭合电键，移动变阻器的滑片，电压表的示数 （选填“变大”或“变小”）；当变阻器的滑片恰好在中点上（即它接入电路的电阻为10欧），小灯正常发光，小灯的额定功率为 瓦。小王正确连接电路，闭合电键，移动变阻器的滑片，小灯始终不亮。小王在查找电路故障时发现，电流表示数为0、电压表示数为6伏。若电路中只有一处故障且只发生在小灯或滑动变阻器上，电路故障是 。2011年中考物理压轴题（冲刺阶段必备）答案1解：假设小球在水中和在酒精中均不漂浮，或悬浮或一漂一悬，则应有：因与题目已知条件矛盾，故不可能；假设小球在水中和在酒精中均为沉底，则应有：因与题目已知条件矛盾，故也不可能。由以上分析可知：小球在水中和在酒精中时，只能是一漂一沉。又因为，所以小球在水中一定是漂浮，在酒精中一定是沉底的。 (2)因小球在水中漂浮， 由已知条件：得将式代入式得：2. 5N；5N；125Pa；0.83103kg/m3 3：1:1；25欧；4:14：80N, 32w；92.5% 5：160欧；0.64w；6：R1=6欧，R2=3欧；18V； 7：100欧；0.15A；18焦；8：3.8V，0.76W；26欧；0.19W 9：36V；40欧；1944焦；2:110：在a点时R2= U1/I1=5欧P2=U1I1=1.8W；R2= U2/I2=10欧；P2=U2I2=2.5W，在a点时，U=I1R1+U1，在b点时，U=I2R2+U211：0.8103kg/m3；310-4m3；水的压强变大了，P=水gh=250Pa12：20欧；9V，4.5w；2.5欧10欧电学压轴题1（1）（2）（3）2答案（1）1（2）30W 图略（3）0.6（4）1.67A3答案（1）当开关S1闭合，S2断开，滑片P滑到b端时，等效电路如图甲所示，当开关S1、S2 同时闭合，滑片P滑到a端时，等效电路如图乙所示，根据题意，由图甲可得， 由图乙可得， 将联立，且将U2U1=21，Rab=12，I=2A，PR2=12W代入，解得U= U2=12V RL=12 （2）当开关S1闭合，S2断开，滑片P滑到b端时，灯L消耗的功率PL/=PL，则IL/=IL，IL=3 IL/=3=1.5A，PL=I2 RL=27W4答案将滑片P置于变阻器的A端，只闭合开关S1时，等效电路如图1所示；将滑片P置于变阻器的B端，只闭合开关S1时，等效电路如图2所示；开关S1、S2、S3都闭合时，等效电路如图3所示。（1）由图1、图2得：= = 由= ，得由于电源电压不变，有：=，得，所以R1=2R2/3=8（2）滑动变阻器的最大阻值为R3=20，由P1= I2 R1 得I=0.3A所以电源电压 U总= I(R1+ R2+ R3)=12V，图3中 I1=1.5A；I3=0.6A通过电流表的电流为I1+I3=2.1A，没有超过电流表的量程，可以使用。5答案只断开S1、只闭合S1和开关都断开时电路连接分别如下（甲）、（乙） 和（丙）图所示。 灯丝电阻不变，RL6W在（乙）、（丙）两图中，电源电压不变，R1RL+R2 在丙图中，R2RL6W8W 所以R1RLR26W8W14WI 0.5AUI ( R1RLR2)0.5A(14W6W8W)14V 只断开开关S2时（电阻R2单独接入电路时），电路消耗电功率最大图1L1R2UP224.5W 6答案由IU / R，灯L1和灯L2的灯丝阻值分别为： RL1 U1额定/I1额定 6V/0.2A =30 RL2 =U2额定/I2额定 2V/0.2A =10I1额定L1图2URa当开关S1、S2、S3闭合，S4打开时，等效电路如图1所示由已知和欧姆定律可得：IbL1URb图3U I1额定（RL1 R2） 当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时和滑动变阻器的滑片P位于b点时，等效电路如图2和图3所示由已知和欧姆定律可得：U I1额定（RL1 Ra） U Ib（RL1 Rb） 由PI2/R，灯丝电阻不变，得: P额定/Pb I1额定2/ Ib2Ib2 PbI1额定2/ P额定（P额定/4）（0.2A）2/ P额定0.01A2Ib 0.1A当开关S1、S3闭合，S2、S4打开时，等效电路如图4所示L1L2I4R2图4U由已知和欧姆定律可得：U I4（RL1 RL2R2） 由PI2/R，灯丝电阻不变，得P额定/P4 = I1额定2/ I42 I42 P4I1额定2/ P额定 （ 16P额定/25）（0.2A）2/ P额定160.04/25A2I4 0.16A由式得：I1额定（RL1 R2） I4（RL1 RL2R2）0.2A(30R2) 0.16A(3010R2)，解出：R2 10U I1额定（RL1 R2）0.2A(3010) 8V由可得：I1额定（RL1 R2） I1额定（RL1 Ra） Ra= R2 10由可得：I1额定（RL1 Ra）= Ib（RL1 Rb）0.2A(3010) =0.1A(30Rb)， 解出： Rb50当开关S1、S2、S3闭合，S4打开时，电流表通过电流最小为0当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，电流表通过电流为0.2A；滑动变阻器的滑片P位于b点时，电流表通过电流为0.1A当开关S1、S3闭合，S2、S4打开时，电流表通过电流为0.16A所以，当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，电流表通过电流最大为0.2A。7答案（1）当滑片P在B端，只闭合S2时，电路如图（4）甲所示；当滑片P在B端，且S1、S2都断开时，电路如图（4）乙所示；当滑片P在A端，只闭合S1时，电路如图（4）丙所示。 U1=U总 U/UU总 /U5/3U总/U5/2(RRR) / R1 -P总/ P1U总/ U15 / 2 P总5P1/2 5 /2 5由甲、乙图可知U总一定，则：I1 / I3 2/3 RL/ (R1R2)R/(RRR) 2/5 -图（4）由、式得：RR1R218，P2 P总/52 5/ 5 2 由丙、乙图可知：灯的电阻RL一定， U总/UL5/2PL0 /P L(U总 / UL)2PL025P L /4 252W / 4 = 12.5W （2） UUL0PL0RL 12.5W18 =15V （3） 当P在A端，只闭合S2时，电路中电阻值最小，电路如图丁所示：Pmax=U 2 /2(15V)2 / 9 = 25W 8答案如图所示由图甲、乙： 由图丙： 又 代入得：RL=20WU=上海中考物理电学实验真题答案08闵行262.2，4.5，0.24，0.528。09浦东 25、(1)连线正确1分；(2)A；(3)0.22(4)1.2；(5)Rx断路；(6)电压表示数为3伏。09崇明26（1）断开 （2）略 （3）A；小灯泡短路 （4）0.2； 0.4 （5）0.55（6）对于同一小灯泡，通过其电流随其两端的电压增大而增大； 对于同一小灯泡，其实际电功率随其两端的电压增大而增大；（ 或对于同一小灯泡，其电阻随其两端的电压增大而增大）08普陀（1）（2）6；甲。（3）25；0.27。08奉贤略。(2分)2.5伏。 10欧。0.5。10普陀25（1）（2） 此时小灯的电功率较低 （3）1.216。 6.875。（4）使小灯两端达到额定电压。11静安（9）略。（10）（a）。（11）2.2；（12）0.66；（13）4.5。09普陀（1）连接对得1分。（2）0；6；c。（3）1.672。09真题25连接正确；变大；0.875；小灯断路。13
