CAM350-简易拼版方式.pptx

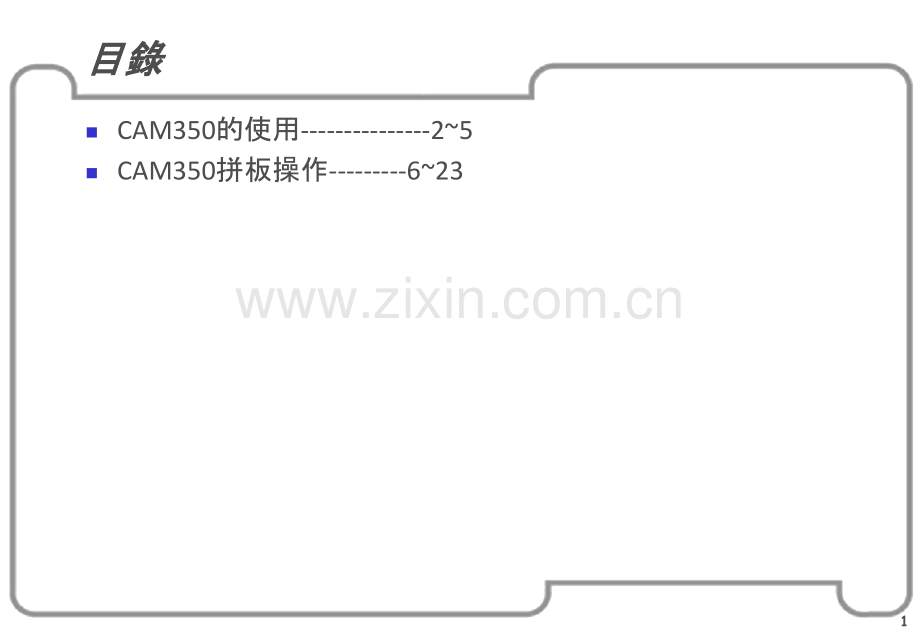

目錄目錄nCAM350的使用-25nCAM350拼板操作-231一一.CAM350的使用的使用1.點繫此 圖標 進入CAM350軟件.如圖1選擇OK鍵.2圖1一一.CAM350的使用的使用2.選選File/Import/AutoImport.,出現圖23一一.CAM350的使用的使用3.輸入gerber的地址.如圖3，選擇Finish鍵4圖3一一.CAM350的使用的使用4.導入完成，如圖4，在此你可以對每個圖層查看小鍵盤+，-可對GERBER放大縮小處理（注意：如GERBER為POWERPCB5.0導出時，請drill data需手動額外導入）5圖4二二.CAM350拼板操作拼板操作1.將所要拼板的GERBER導入CAM350中排板並存取為.cam檔，file/save as選擇保存路徑如圖5圖5二二.CAM350拼板操作拼板操作2.移動TABLE至合適位置。Edit/move,此時工具欄中出現如下紅色部份，選擇prev,此時鼠標選擇變成如下圖標,點擊左鍵拖出需移動的部份，被選擇部份反白顯示，如圖。點擊鼠表右鍵確定，此時鼠標變成 ，在點擊左鍵移動出現反白外框，移動至合適位置再左鍵確定，保存。圖二二.CAM350拼板操作拼板操作3.定義原點座標edit/change/origin/Space origin此步驟必須，拼板時以原點來對齊的8二二.CAM350拼板操作拼板操作4.導入第二份GERBER FILE至CAM350中排板並存取為.cam檔，定義原點座標，操作方式參考步驟29圖二二.CAM350拼板操作拼板操作5.拼板選擇file/merge如圖810圖8二二.CAM350拼板操作拼板操作選擇第一份.cam檔所在位置，點擊開啟11圖9二二.CAM350拼板操作拼板操作選擇by num,再從下拉框中選擇對應的層數，選擇OK12圖10二二.CAM350拼板操作拼板操作對應原點座標，鼠標左鍵確定13圖11二二.CAM350拼板操作拼板操作選擇edit/change/Explode/all14圖12二二.CAM350拼板操作拼板操作選擇select all,選擇確定15圖13二二.CAM350拼板操作拼板操作效果圖1圖14二二.CAM350拼板操作拼板操作.添加V-CUT選擇drill Drawing層(Dd0124.pho)Add/Line,工具欄選擇線粗細,在原點處添加一條直線，如圖151圖15二二.CAM350拼板操作拼板操作.添加文字註釋與說明選擇add/text選擇style,在totalHeight 中輸入字體大小18圖1二二.CAM350拼板操作拼板操作完成效果圖19圖1二二.CAM350拼板操作拼板操作8.匯出GERBER DATA選擇FILE/Export/Gerber data20圖18二二.CAM350拼板操作拼板操作A.導出GERBER DATA路徑B.選擇ApplyC.選擇Copy nameD.選擇OK21圖19二二.CAM350拼板操作拼板操作9.匯出Gerber Mill Data選擇FILE/Export/Drill dataA.導出GERBER DATA路徑B.選擇ApplyC.選擇Copy nameD.選擇OK22圖20二二.CAM350拼板操作拼板操作10.Check Gerber File 重新導入確認a.每個圖層的確認b.每個圖層檔名的確認c.每個圖層對應至送洗資料表的確認23圖21Q&ATHANK YOU!24
