水布垭水电站面板堆石坝施工组织设计.doc

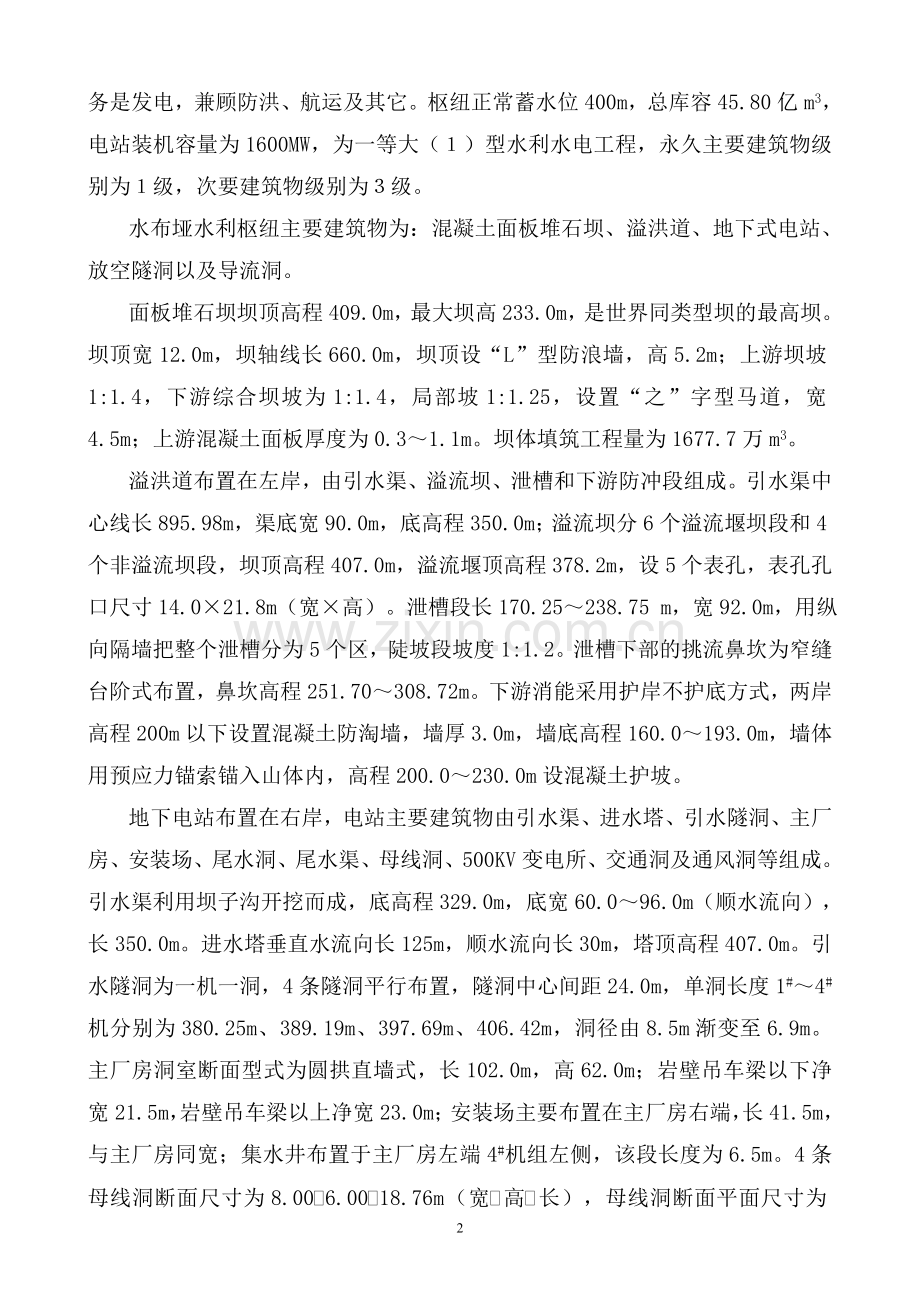

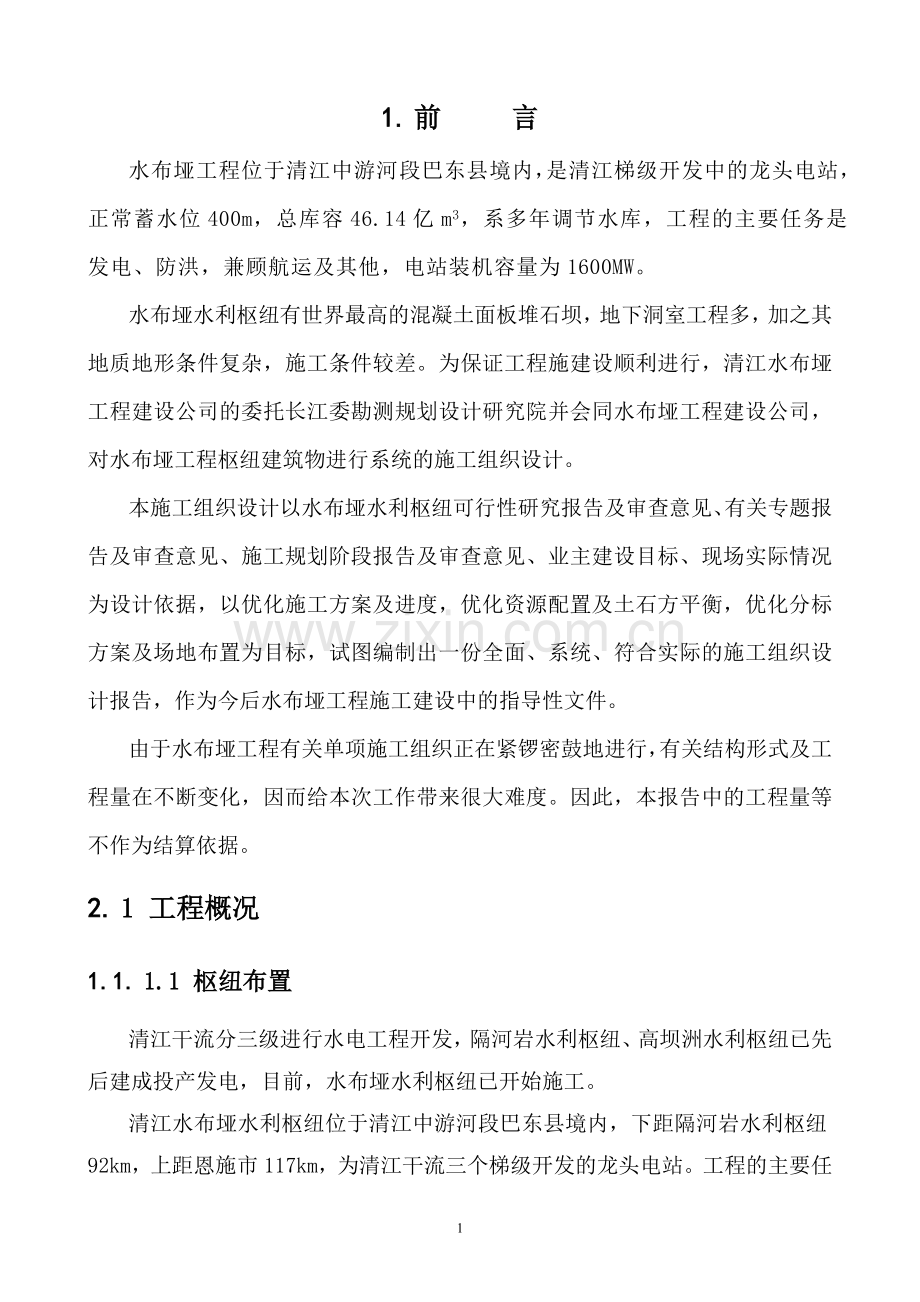

1. 前 言水布垭工程位于清江中游河段巴东县境内，是清江梯级开发中的龙头电站，正常蓄水位400m，总库容46.14亿m3，系多年调节水库，工程的主要任务是发电、防洪，兼顾航运及其他，电站装机容量为1600MW。水布垭水利枢纽有世界最高的混凝土面板堆石坝，地下洞室工程多，加之其地质地形条件复杂，施工条件较差。为保证工程施建设顺利进行，清江水布垭工程建设公司的委托长江委勘测规划设计研究院并会同水布垭工程建设公司，对水布垭工程枢纽建筑物进行系统的施工组织设计。本施工组织设计以水布垭水利枢纽可行性研究报告及审查意见、有关专题报告及审查意见、施工规划阶段报告及审查意见、业主建设目标、现场实际情况为设计依据，以优化施工方案及进度，优化资源配置及土石方平衡，优化分标方案及场地布置为目标，试图编制出一份全面、系统、符合实际的施工组织设计报告，作为今后水布垭工程施工建设中的指导性文件。由于水布垭工程有关单项施工组织正在紧锣密鼓地进行，有关结构形式及工程量在不断变化，因而给本次工作带来很大难度。因此，本报告中的工程量等不作为结算依据。2. 1 工程概况1.1. 1.1 枢纽布置清江干流分三级进行水电工程开发，隔河岩水利枢纽、高坝洲水利枢纽已先后建成投产发电，目前，水布垭水利枢纽已开始施工。清江水布垭水利枢纽位于清江中游河段巴东县境内，下距隔河岩水利枢纽92km，上距恩施市117km，为清江干流三个梯级开发的龙头电站。工程的主要任务是发电，兼顾防洪、航运及其它。枢纽正常蓄水位400m，总库容45.80亿m3，电站装机容量为1600MW，为一等大（）型水利水电工程，永久主要建筑物级别为级，次要建筑物级别为级。水布垭水利枢纽主要建筑物为：混凝土面板堆石坝、溢洪道、地下式电站、放空隧洞以及导流洞。面板堆石坝坝顶高程409.0m，最大坝高233.0m，是世界同类型坝的最高坝。坝顶宽12.0m，坝轴线长660.0m，坝顶设“L”型防浪墙，高5.2m；上游坝坡1:1.4，下游综合坝坡为1:1.4，局部坡1:1.25，设置“之”字型马道，宽4.5m；上游混凝土面板厚度为0.31.1m。坝体填筑工程量为1677.7万m3。溢洪道布置在左岸，由引水渠、溢流坝、泄槽和下游防冲段组成。引水渠中心线长895.98m，渠底宽90.0m，底高程350.0m；溢流坝分6个溢流堰坝段和4个非溢流坝段，坝顶高程407.0m，溢流堰顶高程378.2m，设5个表孔，表孔孔口尺寸14.021.8m（宽高）。泄槽段长170.25238.75 m，宽92.0m，用纵向隔墙把整个泄槽分为5个区，陡坡段坡度1:1.2。泄槽下部的挑流鼻坎为窄缝台阶式布置，鼻坎高程251.70308.72m。下游消能采用护岸不护底方式，两岸高程200m以下设置混凝土防淘墙，墙厚3.0m，墙底高程160.0193.0m，墙体用预应力锚索锚入山体内，高程200.0230.0m设混凝土护坡。地下电站布置在右岸，电站主要建筑物由引水渠、进水塔、引水隧洞、主厂房、安装场、尾水洞、尾水渠、母线洞、500KV变电所、交通洞及通风洞等组成。引水渠利用坝子沟开挖而成，底高程329.0m，底宽60.096.0m（顺水流向），长350.0m。进水塔垂直水流向长125m，顺水流向长30m，塔顶高程407.0m。引水隧洞为一机一洞，4条隧洞平行布置，隧洞中心间距24.0m，单洞长度1#4#机分别为380.25m、389.19m、397.69m、406.42m，洞径由8.5m渐变至6.9m。主厂房洞室断面型式为圆拱直墙式，长102.0m，高62.0m；岩壁吊车梁以下净宽21.5m，岩壁吊车梁以上净宽23.0m；安装场主要布置在主厂房右端，长41.5m，与主厂房同宽；集水井布置于主厂房左端4#机组左侧，该段长度为6.5m。4条母线洞断面尺寸为8.0056.00518.76m（宽5高5长），母线洞断面平面尺寸为5.056.0m。尾水洞为一机一洞平行布置，中心距25.5m，1#4#尾水洞长度分别为304.04m、300.29m、296.53m、292.77m。尾水平台尺寸为100.0512.0m，底板高程186.0m，顶高程230.0m。尾水渠底宽100.0m，水平段长35.0m，其后以1:1的反坡与下游河床相接。出线场布置于地面，高程315m。放空洞布置在右岸，由进水渠、有压洞、事故闸门井、工作闸门室、无压洞、交通洞、通风洞以及出口明渠段等组成。有压洞洞径11.09.0m，断面为圆形；事故闸门井内设一孔口尺寸5511.0的事故检修门；工作闸门室内设一孔口尺寸6.057.0m的弧形工作闸门；无压洞为城门洞型，为一陡坡洞，断面尺寸为7.2513.5m；出口段设有挑流鼻坎，以挑流消能的型式与下游相接。坝址下游有大岩淌、马岩湾、台子上三个滑坡需进行处理。大岩淌滑坡处理措施包括削方减载、地表防渗排水、地下排水、临江前缘护坡、抗滑桩支挡加固等；马岩湾滑坡处理措施包括抗滑桩支挡加固、地表防渗排水、地下排水、前缘护岸等；台子上滑坡处理措施包括地表排水、地下排水、前缘护岸等。大坝右岸下游马崖高陡边坡需进行处理，处理措施包括：危岩体和极强卸荷带开挖、边坡锚固、坡面喷护、坡面和地下排水、坡脚护岸等。此外，坝址区共有14处危岩体需处理。水布垭水利枢纽主要工程量为：土石方开挖2219.22万m3，土石方填筑1760.21万m3（含大坝坝前粘土铺盖5.4万m3，盖重区94.9万m3 ），混凝土199.3 万m3，钢筋8.74万吨，固结灌浆20.63万m，帷幕灌浆39.2万m2 ，金属结构22476吨。枢纽主体工程量见表1-1。3表1-1 水布垭水利枢纽主要工程量汇总表项目土石方开挖(万m3)土石填筑(万m3)混凝土(万m3)喷锚混凝土(万m2)浆砌石（万m3）金属结构(t)钢筋(万t)钢材(t)锚杆（筋）（根）锚索(根)（束）排水进尺(万m)固结灌浆(万m)帷幕灌浆(万m)回填灌浆(万m2)覆盖层岩石明挖岩石洞挖大坝119.9110.501677.716.010.600.6538003.18溢洪道35.11144.877.86065.5534.4526451.281579t5698.240地下电站系统31.36189.8276.1011.056.7812.73167573.6019981479.3t331612.568.02围堰工程10.760.120.34717.050.56导流洞17.8363.520.5122.637.410.0215931.4621635301894.351.52滑坡73.920.564.0409.4621.132.2100.550337826612.840马崖高边坡0221.11.9301.3011.63000.030920t4305.790渗控工程00.618.04011.000000.3251042.47t00.755.4439.228.37放空洞7.9163.3419.7009.535.4014810.840345t401.251.91合计278.951748.74191.531760.21199.3103.352.23224768.742214451045.7820.6339.228.37注：1）地下电站系统金结工程已包括了桥机、发电设备及变电所设备的金结工程量13040t 。 2）回填灌浆工程量28.37m2。291.2. 1.2 主要工程效益水布垭水利枢纽开发的主要任务是发电、防洪、航运，并兼顾其它。工程所在地鄂西地区为老、少、边、穷地区，工程的兴建，将带动坝区的就业、交通、信息、科技等的发展；库区移民的搬迁，也可改善库区交通和住房条件；工程建成后，每年的工程用水费和发电地方税收给鄂西经济发展注入新鲜血液；随着库区矿产、土特产、渔业的开发，特别是旅游业的发展，将使鄂西地区经济上一个大的台阶。（）发电水布垭大坝正常蓄水位400m，库容为43.12亿m，装机容量为1600MW，年发电量39.2kW.h，并可增加下游隔河岩、高坝洲等水电站年发电量2.37亿kW.h。水布垭电站是华中地区具有多年调节性能的水电站，投入运行后，可承担华中电网调峰，成为华中电网举足轻重的调峰电源，并在系统中发挥巨大的调频和补偿作用。水布垭工程又是清江干流梯级开发的龙头枢纽，由于其调蓄，可增加下游隔河岩、高坝洲枢纽的保证出力和发电量，增加的电量中约90%具调峰性能，相当于增一座中小型调峰电站的能力。（）防洪清江流域面积17000km2，位于鄂西暴雨区，汛期洪峰流量较大，约占长江枝江洪水比重的2.2%，而且洪水频繁，暴涨暴落。当清江洪水与长江干流洪水遭遇时，将加重长江荆江段的洪水威胁。水布垭水库预留了5亿m3防洪库容，可提高荆江地区的防洪标准，在荆江遇百年一遇以上洪水时，可推迟荆江分洪时间及减少该地区的分洪损失。水布垭工程建成后，与下游隔河岩水利枢纽联合调度，拦蓄洪水，使下游清江河道的洪水灾害得到根本治理，防洪效益十分显著。（）交通鄂西地区对外交通不便，不仅丰富的矿产资源得不到开发，而且优质的土特产也很难运出，制约了当地的经济发展和生活条件改善。随着清江三个梯级开发项目的上马，极大地改善了流域内六个贫困县的对外交通条件，促进地区的经济发展。大坝建成后，不仅改善了航运条件，而且带动库区内地方航运及旅游事业的发展。（）其它水库形成后，水库水面面积64km2，不仅为渔业发展提供了良好条件，而且可以充分利用坝址以上丰富的旅游资源，带动旅游业的发展。1.3. 1.3 施工控制性进度1.3.1. 1.3.1 施工总工期水布垭工程2000年以前为筹建期，2001年2002年为施工准备期，2003年2007年6月为主体工程施工期，2007年7月2009年6月底为工程完建期。工程总工期为8.5年。1.3.2. 1.3.2 控制性进度（1）2001年3月导流洞工程开工。（2）2002年11月初截流；（3）2004年汛期，放空洞参与导流；（4）2006年10月导流洞下闸封堵；（5）2007年5月底放空洞下闸蓄水；（6）2007年汛期溢流堰底板过流；（7）2007年7月第一台机组发电；（8）2007年10月底大坝填筑到坝顶高程；（9）2009年6月底枢纽工程全部竣工。1.4. 1.4 主要技术经济指标水布垭工程主要技术经济指标见表1-2。 表1-2 水布垭工程主要技术经济指标序号及名称单位数量与型式备 注一、水文1.流域面积 全流域km217000 坝址以上km2108602.利用水文序列年限年33实测插补延长年份3.多年平均年迳流量亿m394.4坝址（30年系列）4.代表性流量 多年平均流量m3/s299坝址（30年系列） 实测最大流量m3/s124001997.7.16于水布垭水文站 实测最小流量m3/s261992.9.9于渔峡口水文站 调查历史最大流量m3/s145001883.7于渔峡口水文站 正常运用（设计）洪水标准及流量（P=0.1%）m3/s20200入库洪水97年典型 非常运用（校核）洪水标准及流量（P=0.01%）m3/s24400入库洪水97年典型 施工导流标准及流量（P=5%或3.3%）m3/s10800或116005.洪量 实测最大洪量(72h)亿m318.361997.7.1416于水布垭水文站 设计洪量(72h)亿m326.71坝址洪水时25.4亿m3,坝址 校核洪量(72h)亿m332.95坝址洪水时31.3亿m3,坝址6.泥沙 多年平均悬移质年输沙量万t607插补值 渔峡口水文站 多年平均推移质年输沙量万t63渔峡口水文站 多年平均含沙量kg/ m30.59插补值 渔峡口水文站 实测最大含沙量kg/ m37.天然水位 实测最低水位m197.221992.12.26于水布垭水文站。 实测最高洪水位m219.451997.7.16于水布垭水文站,相应流量12400m3/s 调查最低水位m167.471992.9.9于渔峡口水文站,相应流量26m3/s 调查最高洪水位m195.161883.7于渔峡口水文站,相应流量14500m3/s 续表1-2 水布垭工程主要技术经济指标序号及名称单位数量与型式备 注二、水库1.水库水位 校核洪水位m404.00 设计洪水位m402.20 正常蓄水位m400.00 汛期限制运用水位m397.005月下旬至8月上旬 防洪限制水位m391.806、7月份 死水位m350.002.正常蓄水位时水库面积km264.353.回水长度 km108.95%频率时4.水库容积 总库容（校核洪水位以下库容）亿m3 45.80 正常蓄水位以下库容亿m343.12 调洪库容（校核洪水位至防洪限制水位）亿m37.70 防洪库容（正常蓄水位至防洪限制水位）亿m35 调节库容（正常蓄水位至死水位）亿m323.83 共用库容（正常蓄水位至防洪限制水位）亿m35 死库容亿m319.295.库容系数%25.36.调节特性多年7.水量利用系数%93.7三、下泄流量及相应下游水位设计洪水位时最大泄量相应下游水位m3/sm16300229.4校核洪水位时最大泄量相应下游水位m3/sm18280232.6调节流量(P=90%)相应下游水位m3/sm206198.8水电站为满发电单机流量天然水位四、工程效益指标 1.发电效益 装机容量MW1600 保证出力(P=90%)MW310年保证率 多年平均发电量亿kw.h39.2 年利用小时数h2450增加下游隔河岩、高坝洲两梯级保证出力MW70 续表1-2 水布垭工程主要技术经济指标序号及名称单位数量与型式备 注增加下游隔河岩、高坝洲两梯级发电量亿kw.h2.37 2.防洪减轻荆江河段防洪威胁，提高荆江河段防洪能力，解除清江下游河道洪水灾害。 3.航运效益形成库区200km深水航道，连同工程建设修建的码头、道路和已建成的隔河岩、高坝洲两枢纽工程，极大地改善清江航运条件和对外交通条件。 4.其它效益为水产养殖和旅游事业发展创造条件。五、淹没指标 1.淹没耕地(P=20%)亩12930.2 2.淹没园地(P=20%)亩4286.6 3.淹没林地(P=20%)亩17077.4 4.淹没渔塘(P=20%)亩90.7 5.淹没柴草山(P=20%)亩28269.7 6.迁移人口(P=5%)人13967 7.淹没房屋(p=%)m2474976 8.淹没交通设施 三级道路km18.12 四级道路km35.45 大型桥梁延m/座645/6 汽渡处2 9.淹没工矿企业家12 10.其它包括通信、输电设施和淹没及浸没坍岸影响对象六、主要建筑物及设备 1.面板堆石坝 地基特性二迭系灰岩 地震基本烈度度6 坝顶高程m409 最大坝高m233 坝顶长度m660 2.溢洪道 溢洪道型式岸边式溢洪道 地基特性二迭系灰岩 堰顶高程m378.2 孔口尺寸/孔数m/个1421.8/5宽高 单宽流量m3/(s.m)203.75P=0.1% 消能方式挑流 续表1-2 水布垭工程主要技术经济指标序号及名称单位数量与型式备 注 闸门型式、尺寸/数量m/扇1421.8/5弧形门宽高 启闭机型式、容量、数量kN/套22000/5液压机 设计泄洪流量m3/s16300P=0.1% 校核泄洪流量m3/s18280P=0.01% 3.放空洞 放空洞型式有压洞接无压洞 槛顶高程m250 孔口尺寸/孔数m/个67/1宽高 消能方式挑流 工作闸门型式、尺寸/数量m/扇67/1偏心铰弧形门宽高 启闭机型式、数量套2液压机 事故闸门型式、尺寸/数量m/扇511/1平板定轮闸门宽高 启闭机型式、数量套1固定卷扬机 最大泄量m3/s1530 4.引水建筑物 进水口 型式岸塔式底坎高程m330.0工作闸门孔口尺寸/孔数m/个7.810/4快速门宽高启闭机型式液压式启闭机容量kN2500/3500引水洞上平段长度/数量m/条176.59/4单洞平均长度断面尺寸m8.5衬砌型式钢筋混凝土斜井段长度/数量m/条169.80/4单洞平均长度断面尺寸m6.9衬砌型式预应力钢筋混凝土下平段长度/数量m/条48.5/4单洞平均长度断面尺寸m6.9衬砌型式钢筋混凝土加钢衬 5.主厂房 型式地下式续表1-2 水布垭工程主要技术经济指标序号及名称单位数量与型式备 注 尺寸（长宽高）m1502362 水轮机装机高程m187.2 6. 500kv变电所 型式地面式 面积（长宽）m14042 地面高程m315 7.尾水洞 长度/数量m/条 298.4/4 断面尺寸（宽高）m812 衬砌型式钢筋混凝土 8.尾水平台 尾水平台高程m230 平面尺寸（长宽）m10012 闸门孔口尺寸（宽高）m812 尾水渠底宽m100 9.主要机电设备 水轮机台数台4 型号HL173-LJ-520 额定出力kW406100 额定转速r/min166.7 吸出高度m-11.7 最大工作水头m203.0 最小工作水头m147.0 额定水头m170 额定流量m3/s261.3 发电机台数台4 发电机型号SF400-36/10500 单机容量kW400000 发电机功率因数0.9 额定电压kV20 桥机台2300t/50t+300t/50t型 主变压器台数台4 主变压器型号SPF450000/500 主变压器容量KVA45000 10.输电线 电压kV500 回路线回路3其中一回备用 输电距离km310 续表1-2 水布垭工程主要技术经济指标序号及名称单位数量与型式备 注七、施工 1.主体工程量 明挖土方万m3278.95 明挖石方万m31748.74 洞挖石方万m3191.53 土石填筑万m31760.21 混凝土和钢筋混凝土万m31993 金属结构t22476 帷幕灌浆万m39.2 固结灌浆万m20.63 回填灌浆万m228.37 回填灌浆万m228.37 2.主要建筑材料 木材万m32.38 水泥万t72.48 粉煤灰万t1515 钢筋万t8.74 钢材万t11.48 3.所需劳动力 总工日万工日7162347 平均高峰人数人3535 高峰工人数人6460 4.施工临时房屋m2 5.施工动力及来源 施工变电所容量MVA21.25主供电源由长阳220kV变电所架一回110kV线路引入 施工装机容量kW52530 施工用电最大负荷kW15759 6.对外交通 距离km178 运量万t191.45 7.施工导流（方式、型式、规模）采用拦断河床过水围堰，隧洞泄流，左岸布置2条导流洞，断面尺寸1316m，城门洞型；上游围堰顶高程223m，高度28m，下游围堰顶高程211m，高度16m。 8.施工占地万m271.3 9.施工期限 准备工期年3 投产工期年7.5 总工期年9.52 施工条件1.5. 2.1 地形坝址位于长约800m、流向NE30的水布垭峡谷，峡谷上、下游河段均为西东向。坝址河谷地形呈“U”形，左、右岸分别被大崖和马崖分隔成上、下游两部分。坝址左岸高程350m以下为高陡边坡，坡度陡于45，高程350m以上岸坡变缓，其中高程420m以上的三友坪一带为开阔坡地。右岸高程350m以下为高陡边坡，高程350m以上地形变缓，坡度3040，其中高程450m以上的顾家坪一带地形较平缓。坝址下游两岸呈较陡的一面坡形，冲沟较均匀穿插其中，左右岸分别有几处河床冲积滩地，盐池河以下有较大的冲沟和场地。坝址附近左、右岸均有较发育的冲沟。左岸自上游至下游有柳树淌、野猫沟、邹家沟、榨房沟、熊家沟、庙王沟、打磨沟、界沟、段家沟、龙王冲沟等溪沟，右岸自上游至下游有响水河、桥沟、坝子沟、中岭沟、大沟、黑马沟、桅杆坪沟、石板沟等溪沟。坝址左岸下游有大岩淌滑坡、台子上滑坡，右岸下游有马岩湾滑坡等3个滑坡体。右岸下游有马崖高陡边坡，左、右岸坝址区还有14个危岩体存在，均需进行处理。坝址处枯水期水位为195200m高程，水面宽6080m，水深1.23m。设计正常蓄水位400m时，库水面宽568577m。1.6. 2.2 地质坝址位于三友坪向斜的东翼，岩层走向为230285，与河流近于正交，倾向上游西南向，倾角平缓约1018。断裂相对不发育，无大的岩溶洞穴和通道，亦无大的泉水和暗河。坝址出露的岩层分布自上而下为：第四系覆盖层（Q）、二叠系上统龙潭组（P2，厚约37m）、下统茅口组（P1m，厚约62m）、栖霞组（P1q，厚约220m）、马鞍组（P1ma，厚约13m）、石炭系中统黄龙群组（C2，厚约231m）、泥盆系上统写经寺组（D3x，厚约70m）、黄家蹬组（D3h，厚约15m）、中统云台观组（D2y，厚约27m）以及志留系中统砂帽组（S2sh，厚约333m），总体是上部软岩，中部硬岩，下部呈软硬相间分布。坝址区岩层简要分布和性状见表2-1。1.7. 2.3 水文清江处于鄂西暴雨区，水量充沛，多年平均降水量约10002000mm。每年69月为主汛期，洪峰陡涨陡落；每年114月为枯水期。多年平均流量298m3/s，实测最小流量26m3/s。坝址全年5%频率最大瞬时流量10800m3/s，0.2%频率最大瞬时流量16500m3/s，114月时段5%频率最大瞬时流量3960m3/s。 表2-1 坝 址 区 岩 层 分 布 和 性 状 简 表系统组段厚度(m)岩石名称岩性描述结构分类质量分级岩性平均厚度(m)硬岩厚(m)软弱层厚(m)Q1-5残坡积层棕黄色粘土加碎石310-15崩坡积层碎石块石局部夹棕黄色粘土880滑坡堆积物碎石块石局部夹粘土堆积洪积层块石碎石夹少量粘土2-18冲积层砂孵(砾)石层人工堆积人工采煤及长水道路、勘探路开挖之弃石堆积PP2P21P21-37页岩页岩夹泥质灰岩R35软7P21-211.7泥质灰岩泥质灰岩与钙质页岩互层R35软12P21-318.5硅质页岩灰黑色薄层硅质页岩R35软18P1P1m59-65微中晶灰岩灰、深灰色厚层块状微中晶灰岩R1，R42硬6262P1qP1q-154-5碎屑灰岩上部灰黑色泥质生物碎屑灰岩，下部灰黑色含炭泥质生物碎屑灰岩R34上硬下软43.51.5P1q-147-11微晶灰岩上部为灰黑色泥质生物碎屑灰岩，下部为中厚层微细晶灰岩R23,4+硬990.1P1q-137-8碎屑灰岩灰黑色含炭泥质生物碎屑灰岩或中厚层微细晶灰岩R54-,5软77P1q-1247-55灰岩中上部为厚层灰岩、下部为深灰色泥质灰岩R23-,4软硬相间51501.2P1q-1110-15细晶灰岩碎屑灰岩灰、深灰色厚层微晶灰岩、生物碎屑灰岩R13+硬12120.1P1q-108-10泥质灰岩白云岩中上部为灰色瘤状灰岩、泥质灰岩、含泥质白云岩，下部为泥质白云岩、泥灰岩与白云岩、碎屑灰岩互层R54-软硬相间99P1q-914-18中晶灰岩碎屑灰岩灰、深灰色中厚层微中晶灰岩、生物碎屑灰岩R23硬16160.3P1q-88-10泥质灰岩细晶灰岩R54-,5软硬相间99 续表2-1 坝 址 区 岩 层 分 布 和 性 状 简 表系统组段厚度(m)岩石名称岩性描述结构分类质量分级岩性平均厚度(m)硬岩厚(m)软弱层厚(m)PP1P1qP1q-78-12碎屑灰岩深灰色厚层生物碎屑灰岩凝块状灰岩R23硬10100.1P1q-63泥灰岩灰、深灰色瘤状泥灰岩R34+软33P1q-517-18隐晶灰岩深灰色中厚层隐微晶灰岩、凝块状灰岩R23硬17170.2P1q-433-38隐微晶灰岩深灰色中厚层生物碎屑灰岩、隐微晶灰岩R23硬35341.2P1q-36-8碎屑灰岩泥灰岩深灰、灰黑色生物碎屑灰岩、泥灰岩与薄中厚层生物碎屑灰岩呈软硬相相间互层R54-,5软硬相间77P1q-216-22灰岩上部深灰色中厚层微隐晶灰岩、中下部为灰黑色中厚层燧石灰岩R43硬18171.1P1q-124-9泥灰岩、页岩、灰岩上部为灰黑色泥灰岩、页岩与灰岩互层，中部为微隐晶灰岩，下部为薄中厚层凝块状灰岩夹页岩、泥灰岩等R34+软硬相间66P1maP1m-21-3页岩灰黑色、灰色炭质页岩与页岩互层夹不连续煤层R35软22P1m-15-17石英砂岩灰、浅灰、肉红色石英砂岩夹少量薄层粉砂岩、页岩R4硬11CC2C2hC2h-23-24灰岩R2R43硬12C2h-11-27白云岩.砂岩R2R43硬13DD3D3x70-71页岩、砂岩、灰岩、泥灰岩顶部页岩与砂岩互层，上部铁质石英砂岩页岩，中下部泥灰岩、灰岩与页岩互层R34-,5软70D3h15石英砂岩、页岩灰白色、肉红色厚层石英砂岩夹页岩R54+硬15D2D2y26-30石英砂岩、页岩灰白色、肉红色厚层石英砂岩夹页岩R54+硬28SS2S2sh5S1S1sh设计洪水成果如表2-2最大瞬时分期设计洪水成果如表2-3最大日平均分期设计洪水成果如表2-4月平均流量设计成果如表2-5水位流量关系如表2-6表2-2 水布垭水电站设计洪水成果表 单位：m3/s项 目统计参数设 计 值XCvCs/Cv0.01%0.02%0.1%0.2%1%2%5%Qm62800.383.021200201001760016500137001250010800W24h4.080.393.014.213.511.710.99.068.247.10W72h7.940.443.031.329.625.423.519.217.214.7W7d12.20.423.045.743.437.334.728.525.722.0 表2-3 水布垭最大瞬时分期设计洪水成果表 单位：m3/s时 段统计参数设计值实测最XCvCs/Cv1%2%5%10%20%3.3%大值1月1160.953.05574613382481664662月2751.502.520501620108070838819403月5481.182.5316025901840132082724304月17600.602.55280466038203170249036905月26200.662.5854074706030492037806700559010月15000.942.568305750434032902270466011月7021.142.538903200230016601060297012月1721.202.5101082258541625965711-4月19500.533.054304800396033102
