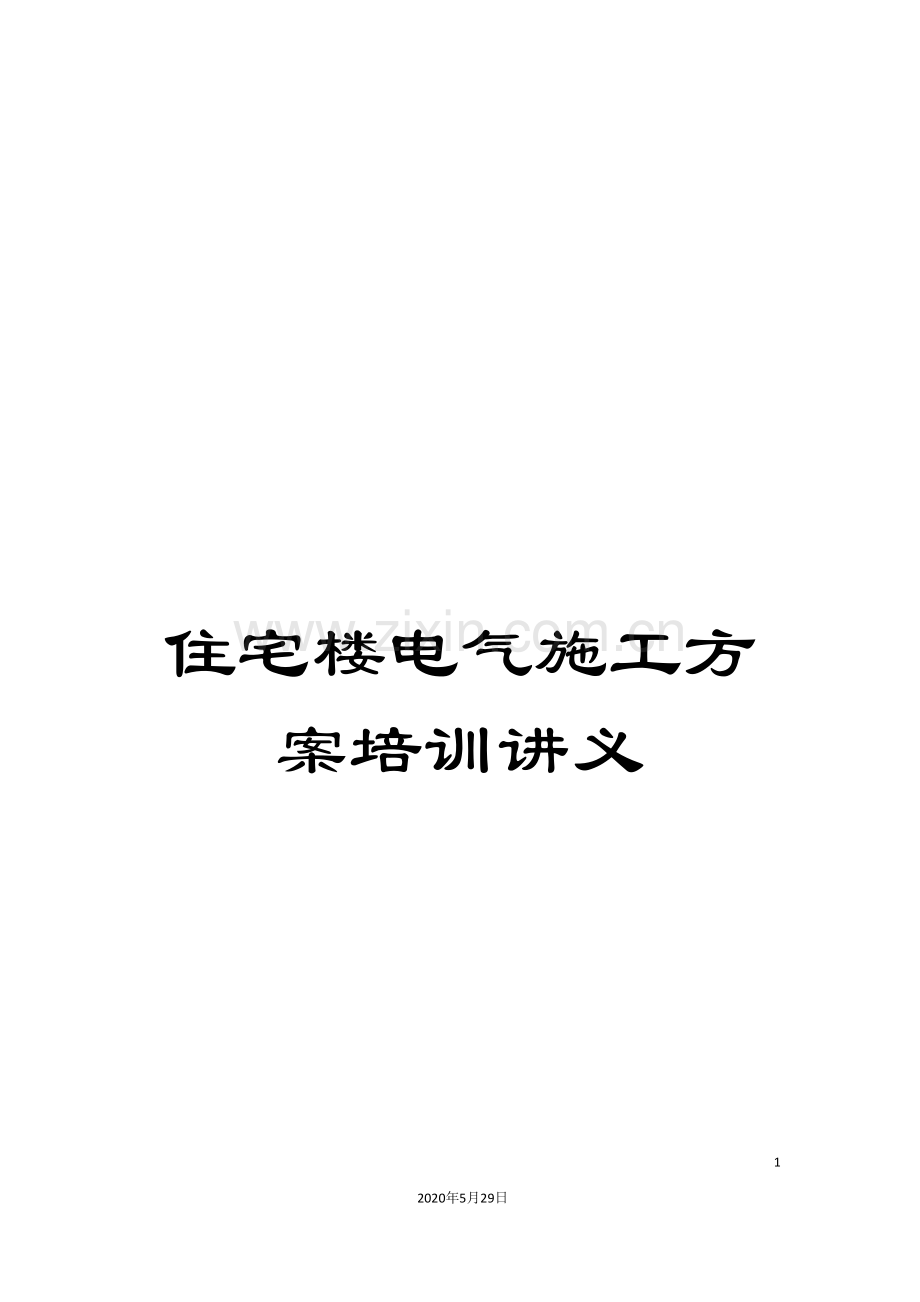

住宅楼电气施工方案培训讲义.doc

住宅楼电气施工方案培训讲义

47
2020年5月29日
文档仅供参考

赵各庄镇政府办公楼及上安北、下安北村扶贫易地搬迁安置工程1#、3#住宅楼电气

施
工
组
织
设
计
方
案

编制人:
审批人:
月 日

一、 编制说明 3
1、编制依据 3
2、工程概况 3
3、系统概述 4
二 、施工部署 7
三、 施工准备 7
四、施工方案 9
1、配管工程 9
2、穿线工程 12
3、电缆敷设 14
4、配电箱(盘、柜)安装工程 15
5、照明器具安装 17
6、开关、插座面板安装 19
7、电缆桥架、安装工程 21
8、防雷接地系统敷设 25
9、弱电系统工程 28
五、质量保证体系 28
1、质量保证措施 28
2、质量预防措施 29
3、质量管理措施 30
六、工期保证措施 31
1、前期准备 31
2、具体措施 32
七、安全消防措施 34
八、成品保护措施 36
九、原材料节约措施 38
1、材料设备管理措施 38
2、施工节约措施 38
3、原材料管理措施 39
4、要求 40
十 施工进度计划 40

一、编制说明
1、编制依据
1.1国标<电气装置安装工程及验收规范>(GB50169-92)
1.2<建筑电气工程施工质量验收规范>(GB50303- )
1.3<建筑安装分项工程施工工艺规程>DBJ/T 01-26-
1.4<建筑安装工程资料管理规程>DBJ01—51—
1.5<建筑电气通用图集>92DQ
1.6***经济适用房住宅小区(A区)4#、8#楼电气施工图
2、工程概况:
(1)项目名称:涞水县赵各庄镇上北、下安北村扶贫异地搬迁安置工程住宅1#楼
(2)建设地点:河北省保定市涞水县赵各庄镇
(3)建设单位:涞水县城乡建设投资有限公司
(4)单体建筑面积、3198.63㎡,基地面积457.02㎡,地下面积508.46㎡,地上面积2690.17㎡,建设层数地下一层,地上六层,建筑高度19.25米,结构形式;砖混结构,使用功能,住宅楼,建筑设计规模,小型,抗震设防烈度,7度,抗震设防类别,丙类,建筑物使用年限50年,屋面防水等级2级,建筑耐火等级2级。
(5)基础设计特点:基础防水板部分要比条形基础深10cm用挤塑板找平,然后在浇筑混凝土垫层,地下室外墙为钢筋混凝土外墙厚250cm,(定位轴线为外120.内130),内外墙240厚,定位轴线居中,除注明外基础定位轴体居中。线均居墙。
3、系统概述:低压配电系统、照明系统、防雷接地系统、有线电视系统、光线到户系统、数字对讲系统。
3.1强电系统
3.1.1供配电系统:
(1)供电方式:
本建负荷用电为三级负荷,电源从小区箱式变电站引入一路,220/380低压电源,本住宅每户按4KV考虑的,选用预付费电表,电表箱安装在每层的电井墙上暗装。
(2)导线选型线路敷设:
一层电力干线采用电缆穿钢管沿地面敷设,导线及线缆均采用低烟、低毒阻燃类线缆。照明线路采用的导线穿硬质阻燃的PC沿墙、顶板暗设,插座线路采用导线穿钢管埋地暗设,住宅户内照明及插座支线采用BV-045/0.75KV穿硬质阻燃管PC在墙顶板内暗敷设,两根导线穿PC16的管,3-4根导线穿ＰＣ２０的管,４根以上穿ＰＣ２５的管。导线在墙顶板暗设时,未注明根数均为３根导线,单连开关到灯具为２根,双联开关到灯具为３根导线,图中未注明照明回路中灯与灯具之间的导线为ＢＶ－２×２.５＋Ｅ２．５,灯具到单连开关之间的导线为ＢＶ－２×２.５灯具与双联之间的导线为３×２.５;灯具到三联开关之间的连线为４×２.５.
(３)设备安装
配电箱选择ＨＸ１Ｒ１Ｊ－２－１２系列,电表选用ＩＣ卡电表,箱体前入式暗装。天棚灯具吸顶安装,地下室储藏间,卫生间,厨房,雨棚下选用瓷灯口,照明开关距地１.３米。住宅内插座选用安全型,除图纸注明外一般距的０.３米。卫生间热水器安装,在距离喷头水平距离大于１.２米,距澡盆,淋浴盆水平距离大１.６米,高度为２.３米。卫生间防溅插座安装在距离喷头水平距离大１.８米,距离澡盆,浴盆,林浴盆水平距离大于１.２米,高度为１.５米。首层门厅直通室外的楼梯间内照明控制开关的安装高度为０.９米,并在开关处设明显标识以便残疾人使用。本工程的交流电机均做短路保护及接地故障保护,插座照明灯具靠近可燃物时,应采取隔热,散热等防火措施。点钨灯和额定功率不小于１００　Ｗ的白炽灯泡吸顶灯,槽灯嵌入式灯,其引入线均采用瓷管,矿棉不然材料做隔热保护。额定功率不小于６０Ｗ卤钨灯,高压钠灯,金属卤化钨灯,荧光高压汞灯包括电感镇流器等,不应直接安装在可燃物体上或采取其它防火措施。本工程的吸顶灯。槽灯,嵌入式灯内不许安装白炽灯泡。
(４)防雷接地系统
本工程在保定市涞水县,其年雷暴日为３０.７,年累预计雷击次数为０.０６０９,按第三类防雷设计,采用φ１０热镀锌圆钢或－２５×４热镀锌扁铁在屋面不大于２０×２０或２４×１６网格作接闪器,本工程利用外围构造柱内大于１２的钢筋作为避雷引下线,间距不大于２５米利用热镀锌扁铁和基础钢筋作接地极,要求引下线上与接闪器带下与基础钢筋有可靠焊接,突出屋面的金属设备和构件与接闪带做可靠焊接,
本工程内防雷装置,并应符合下列规定:１在建筑物的地下室或地面处,下列物体应与防雷装置作防雷等电位连接。建筑物金属体,金属装置,建筑物内系统,进出建筑物的金属管。２外部防雷装置与建筑物金属体,金属装置,建筑物内系统之间,尚能满足隔离距离的要求。在建筑物引下线附近采取保护人体安全的防接触的电压和跨步电压的措施:利用建筑物金属构架和建筑物互相连接的钢筋在电器上是贯通的且不少于10根柱子组成自然引下线,作为引下线的柱子位于建筑物四周和建筑物内,建筑物内的PE干线,电器装置的接地极接地干线,建筑物内的水管、燃气管、采暖和空调管道等金属管道、能够利用的建筑物金属构件应采用等电位连接导体可靠连接并应在建筑物处ME端子板或环形接地器。做法见02D501-2-12,本工程低压配电系统的接地形式,采用TN-C-S接地系统,电源重复接地、防雷接地、保护接地及弱电系统接地公用接地器接地电阻要求不小于1欧姆,实测后不满足要求应补打人工接地极。
(5)有线电视系统
1、进线采用SYWV-75-12型电缆引入干线采用SYWV-75-9型电缆沿地面穿钢管敷设,分支采用SYWV-75-9型电缆穿地面敷设,分支采用SYWV-75-5型同轴电缆穿管按敷设于楼板系统为住户每户提供一根电缆至多媒体分线箱。用户终端电平应满足市有线电视局的要求,安装及调试应符合国家规范及当地有关部门的规定。放大器箱及分支分配器箱均安装在各层楼梯间内嵌墙暗装底边距地0.5米。
(6)数字对讲系统:
住宅楼各单元设客访对讲系统,单元门口设立柱式对讲主机,单元门上加电控锁,各户内设对讲分机,访客与住户可进行双向对讲,对讲机分机在住户门厅内 墙上挂装,安装高度为距地1.4米。本次设计只留线管和线盒,产品选型有业主确定。
二 、施工部署
(１)根据土建施工进度计划配合施工,认真完成每项施工任务。
(２)为加快施工进度要密切配合土建实施立体交叉作业。
(３)基础回填前做好室外接地极和进户管线的防腐。
(４)设备的加工订货应按计划提前进行,并明确进场时间。
(５)所有电气施工人员必须持证上岗,要有丰富的施工经验。熟悉操作规程和施工规范。
三、 施工准备
(1)熟悉、审核图纸,参加设计交底,办理设计变更。制定相应质量保证措施和质量预防措施。
(2)收集已建工程质量通病信息,明确施工重点与难点,设置质量管理点,制定相应质量保证措施和质量预防措施。
(3)编写分项工程技术交底、安全交底 。向有关人员认真交底,把质量事故防患于未然。
(4)认真编写材料计划、任务书,制定加工订货计划,提出技术、质量要求及供方应提供的资料,主要设备应提出进场时间。
(5)组织施工人员认真学习电气工程施工规范;技术标准;相关图集强化质量观念。
(6)组织施工人员进场的安全教育加强安全意识。
(7)施工机具准备:
序号
名称及规格
单位
数量
备注
1
交流电焊机
台
3

2
套丝机
台
2

3
流动配电箱
台
4

4
电锤
台
2

5
手枪电钻
台
3

6
台钻
台
1

7
开孔器
个
2

8
氧气切割设备
套
1

9
接地摇表
只
1

10
数字兆欧表
只
1

11
钳型电流表
只
1

12
数字万用表
只
1

13
弯管器
只
5

14
液压弯管器
套
1

15
电流表
只
1

16
钢锯
把
12

17
切割锯
台
2

(8)施工人员准备:
劳动力需用量计划表
序号
工种
人数
备注
1
项目负责人
1人
持证上岗
2
技术负责人
1人
持证上岗
3
主管工长
1人
持证上岗
4
质检员
1人
持证上岗
5
安全员
1人
持证上岗
6
材料员
1人
持证上岗
7
电工
20人
持证上岗
8
气焊工
2人
持证上岗
9
电焊工
2人
持证上岗
四、施工方案
1、配管工程
工艺流程:防腐→煨弯→切管→测定箱合位置→固定箱合→管路连接→配合土建混凝土浇注。
1.1 根据设计图纸要求确定箱盒轴线位置,以土建弹出的水平线为准,挂线找平,线坠找正,标出箱.盒实际尺寸。灯头盒位置应横竖成排,且应避开给排水,通风管道为宜,如果灯具超过3KG以上,应预埋好吊杆。
1.2 敷管宜沿最近路线敷设并尽量减少弯曲,埋入砼或墙内的管子离表面净距离不小于1.5厘米。
1.3 管路敷设连接方法:
1.3.1管箍丝扣连接时,套丝不得有乱扣现象,管口对准套管中心不得有缝隙,外露丝扣不多于2扣.
1.3.2 套管连接,套管长度不小于连接管径的2.2倍,管口对准套管中心,并焊接严密可不做跨接线。
1.3.3 PVC管路连接应使用套箍连接将PVC专用胶均匀涂抹在管外壁上,将管子插入套箍,管口应到位。
1.3.4 管路固定要求箱、盒四周25㎝处、其它管路每隔1m处用铅丝固定,在弯曲部位应以圆弧中心点为始点距两端300mm～500mm处各加一个固定。
1.3.5 配电箱、盒进出箱盒时顺直,且横竖成排,并根据管径大小排列,交叉管路作灯叉弯且不能超出顶板厚度。
1.3.6箱、盒开孔用开孔器,严禁用电气焊开孔,开孔整齐与管径相吻合,要一管一孔。PVC 管进箱、盒时锁母应锁紧,然后用纸或锯沫堵好盒子口。
1.3.7 暗装于墙体等部位的箱盒,进出管线应作灯叉弯,预埋在墙体中心位置,电气专业人员必须随工程进度密切配合土建做好预埋和预留孔洞,箱盒口与墙体、梁、柱、顶板等装饰面平齐固定牢固。
1.3.8弱电部分管线预埋时电视、电话、箱盒应与强电箱盒保持不小于50㎝的间距,探测器盒体预埋间距不大于15米,探测器至墙、梁边的水平距离不小于0.5米,探测器至送风口的水平距离离应不小于1,5米,探测器底座应尽量与灯位。
1.3.9 跨接地线:管路应作整体地线连接穿过建筑物,如用跨接方法连接跨接线两端焊接面不得小于该跨接线截面的6倍,焊缝均匀牢固,焊接处要清除药皮刷防腐漆,跨接线的规格:ф15-ф38用Φ6圆钢、ф50－ф63用Φ10圆钢、ф70以上用2×Φ8圆钢。
1.3.10 PVC管煨弯时用弯簧煨制,冬季室外煨弯时,考虑到PVC管变硬变脆,煨弯时不得一次煨弯到位,以免PVC管破裂。
1.4 质量标准:
1.4.1 管路连接要求连接紧密,管口光滑、护口齐全、排列整齐、管子弯曲半径不小于管外径的10倍,弯扁度不大于外径的0.1倍,油漆防腐完整,暗配管保护层不小于15mm。
1.4.2 箱盒位置准确,固定可靠,管子入盒箱处顺直,在箱盒内露出长度不大于5㎜,用锁母固定的管口,管子露出锁母的螺纹为2-4扣,线路进入设备和器具的管口位置正确。
1.4.3 管路超过下列长度应加过线合:无弯30米; 一个弯20米;两个弯15米;三个弯8米。
1.5 管路保护:
1.5.1 埋入地下的电线管不宜穿过设备基层,在穿越建筑物基层时应加保护管。
1.5.2 砼楼板上配管时注意不要踩坏钢筋,砼浇筑时应留人看守。以防振捣时损坏配管或箱盒移位。
1.5.3 不得私自断结构主筋。
2、穿线工程
2.1 管内穿线工程的进行必须满足下列条件:
2.1.1 混凝土结构工程必须经过结构验收和核定。
2.1.2 做好成品保护,箱、盒及导线不应破损及被灰、浆污染。
2.1.3 穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。
2.2 绝缘导线的规格型号,必须符合设计要求,并有产品出厂合格证。根据设计图规定选择导线,穿入管内的干线各部分色。线管管口至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L1相为绿色,L3为红色,N(中性线)为淡兰色 ,PE(保护线)为黄/绿双色。
2.3 钢管穿线前应先检查箱、盒内是否清洁,管口的护口是否齐全,如有遗漏应及时补齐。当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石粉。导线在管子内无接头、拧花,在箱盒内留有适当余量。垂直管子上口穿线后的密封处理良好。箱、盒需用盖板封闭,盖板螺丝应齐全紧固。
2.4 同一交流回路的导线必须穿同一管内,不同回路不同电压和交流与直流的导线,不得穿入同一管内。导线在变形缝处,补偿装置应活动自如且留有适当余量。
2.5 导线连接
2.5.1 涮锡缠头法连接
多股软线和硬导线相连接处;潮湿、多尘场所如卫生间、厨房、机房、室外等处的接线,必须采用涮锡缠头法接线。
2.5.2 缠绕时应保证接触面积和机械强度,至少缠绕5圈。
2.5.2.1 焊锡要饱满,表面光滑,不得有虚焊、夹渣,涮锡要均匀,接头部位清洁,要控制涮锡的湿度尽量减少烧坏导线绝缘层,之间的间隙要缠绝缘带。
2.5.2.2 涮锡后要马上包扎,内缠橡胶(或粘塑料)绝缘带,外用黑胶布包扎严密。
2.5.3 压线帽压接法
2.5.3.1 要根据导线线径压接根数选择适当的压线帽规格。
2.5.3.2 导线剥削后,要清除氧化膜,将线芯插入压线帽内,若填不实,可将线芯折回头,填满为止,线芯必须插到底,导线绝缘层与压线帽平齐。
2.5.3.3 必须用专用的压线钳压接,要依据压接根数和压线帽规格选择适当的咬齿模数,以防止不到位虚接或受力过大线芯受损、变形。
2.6 线路检查及绝缘摇测
照明线路的绝缘摇测一般选用500V,量程为1-500MΩ－∞兆欧表,线路的绝缘阻值不小于0.5 MΩ。动力线路的绝缘电阻值不小于1 MΩ。,(不能带设备测试)。
2.7 质量标准:
2.7.1 连接时接头处不能增加电阻值,受力导线不能降低原机械强度。不能降低原绝缘强度。导线连接时,导线的缠绕圈数不得少于5圈。
2.7.2 导线的规格、型号必须符合设计要求和国家标准的有关规定。
3)、照明线路的绝缘电阻值不小于0.5MΩ,动力线路的绝缘的绝缘电阻值不小于1MΩ。
2.8 成品保护:
2.8.1 穿线时不得污染设备和建筑物,应保持周围环境的清洁。
2.8.2 使用高凳及其它工具时,应注意不得碰坏其它设备和门窗、墙面、地面等。
2.8.3 接、包全部完成后,应将导线接头盘入盒、箱内,用纸封堵严实,以防污染。同时应防止箱、盒内进水,不得遗漏护线套和护口。
3、电缆敷设
3.1 本工程电缆敷设将采用先干线再支线的施工步骤敷设电缆。具体为电源由配电室自配电竖井引到各层用电设备。
3.2 施工要求:
3.2.1 竖井内电缆敷设方法为先用塔吊将电缆吊到屋顶,从上到下敷设电缆的方法,敷设时,同截面电缆应先敷设底层,后敷设高层的办法。采用防滑措施,用电缆滚轮敷设电缆。
3.2.2 电缆敷设前首先用绝缘摇表测试电缆的绝缘电阻,绝缘电阻值不应小于10MΩ 。并将电缆敷设用图或表方画出,以防电缆交叉和混乱。冬季施工温度达不到要求时,应将电缆提前加温。
3.2.3 电缆敷设宜在管道及空调工程基本施工完毕后进行,防止其它专业施工对电缆造成损伤。
3.2.4 电缆穿过楼板时,应装套管,敷设完后应将套管用防火料堵死。
3.2.5 电缆敷设完后,应立即封门上锁,防止电缆损坏或丢失。
3.2.6 电缆进入建筑物时,管口应密封。
3.2.7 电缆敷设时,电缆应从盘的上端引出,应避免电缆在支架上及地面摩擦拖拉。电缆上不得有未消除的机械损伤。垂直敷设应放一根卡固一 根每层电缆至少应有两道卡子固定并在相应位置挂好标示牌。
3.2.8 电缆敷设的质量控制要点:电缆的排列,当设计无规定时,应符合下列要求:
3.2.8.1 电缆与热力管道、热力设备之间的净距:平行时应不小于1米;交叉时应不小于0.5米。如无法达到时,应采取隔热措施。电缆不宜平行敷设于热力管道的上部。
3.2.8.2 电缆敷设完毕后,应及时清除杂物,盖好盖板,必要时,尚应将盖板缝隙密封,以免水、汽、油、灰等侵入。
3.2.8.3 电缆敷设的弯曲半径不得小于10倍的电缆外径。
4、配电箱(盘、柜)安装工程
4.1 随土建结构与留好配电箱的安装位置,装修抹灰、喷浆及油漆全部完成后安装盘面、盘芯。
4.2 线剥削处不应伤线芯或线芯过长,导线压头应牢固可靠,多股导线应加装压线端子。如穿孔用顶丝压接时,多股线应涮锡后再压接,不得减少导线根数。
4.3 TN－S低压配线系统中的中性线N应在箱体或盘面上,引出处接地干线处应做好重复接地。
4.4 照明配电箱内,应分别设置中性线N和保护地线(PE线)汇流排,中性线N和保护地线应在汇流排上连接,不得绞接,并应有编号。
4.5 电箱(盘)上的母线其相线应涂颜色标出,A相(L1)应涂黄色,B相(L2)应涂绿色,C相(L3)应涂红色;中性线N相应涂淡蓝色;保护地线PE线应涂黄绿相间双色。
4.6 电箱(盘)上电具,仪表应牢固、平正、整洁、间距均匀、铜端子无松动、启闭灵活,零部件齐全。
4.7 照明配电箱安装应牢固,平正,其垂直偏差不应大于3mm ;安装时,照明配电箱四周应无间隙,箱体与建筑物,构筑物接触部分应涂防腐漆。
4.8 质量标准
4.8.1 位置正确,部件齐全,箱体开口合适,切口整齐。暗式配电箱箱体紧贴墙面;中性线经汇流排(N线端子)连接,无绞接现象;油漆完整,盘内外清洁,箱盖、开关、灵活,回路编号齐全,接线整齐,PE保护地线不串接安装明显牢固,导线截面、线色符合规范要求。
4.8.2 电气设备、器具和非带电金属部件的保护接地支线敷设应符合下列要求:连接牢固、紧密,保护地线截面选用正确,须防腐的部位涂漆均匀无遗漏。线路走向合理,色标准确,涂刷后不污染墙面和建筑物。
4.8.3 箱(盘)应安装在安全、干燥;易操作的场所。同一建筑物内,同类盘的高度应一致,允许偏差为10mm。
4.8.4 低压配电设备(盘、柜、箱)等的接地应牢固良好。低压照明配电盘、板的金属盘面的保护接地线应与盘面上不可拆卸的螺丝有效连接。
4.8.5 低压配电间安装的成套配电设备的型钢基础固定点间距不应大于1米。基础型钢稳固在基座混凝土上,设200㎜高基座。基础型钢和配电柜平直度、水平度、垂直度均应符合规范。
5、照明器具安装
5.1 安装要点:
5.1.1 成排灯具安装前必须弹线,保证灯具中心线控制在允许偏差范围之内。
5.1.2 面板安装完毕后,应擦拭整洁,干净木台固定牢固,与建筑物表面不应有缝隙。木台直径在75—150mm时应用两条螺丝固定,直径在150mm以上是应用三条螺丝成三角固定。
5.1.3 3kg以上的灯具,必须与埋吊钩或螺栓,吊钩其圆钢直径不小于吊挂销钉的直径,且不小于6mm。
5.1.4 固定螺栓的数量,不得小于灯具法兰盘上的固定孔数,且螺栓直径应与孔径配套;2)固定无影灯底座时,均须采用双螺母。
5.1.5 灯具安装完后应擦拭清洁,无污染。
5.2 材料要求:
灯内配线严禁外露,灯具配件齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱破裂、灯箱歪翘等现象;
5.3 灯具的安装:
5.3.1 灯具安装应牢固、端正,位置正确。
5.3.2 有吊顶的灯具或重量超过3千克的灯具,在顶板上加独立的吊杆或预埋件,承担灯具全部重量,不使吊顶龙骨承受灯具荷载。
5.3.3 成排明装灯具,在预埋灯头盒时,先放线,根据灯型留出间距位置。成排安装的灯具中心线允许偏差5mm。
5.3.4 凡安装距地高度低于等于2.4m的灯具其金属外壳必须连接保护地线。
5.3.5 灯具吸顶安装木台安装应在土建刷完一遍浆后进行,木台应固定牢固,与建筑物表面没有缝隙,不露黑边。
5.3.6 灯具安装应在木台中心。在保证灯具底座不漏光及维修时不损坏吊顶的情况下,底座在φ250毫米以上灯具吸顶安装可不加装木台,导线进灯箱处应加套管塑料管保护。
5.3.7 灯具在吊顶上嵌入式安装,应固定在专设的框架、支吊架上,不应使吊顶龙骨受灯具荷载,支吊架形式要统一,下口留长节螺纹以便调节高度,支吊架必须固定在楼板上,不得固定在管道、风管上,且一套灯具对应一套支吊架,不得用铅丝固定。这些部位特别应注意与土建配合,防止开关、插座入墙过深或位置不准。
6、开关、插座面板安装
6.1 安装要点:
6.1.1 保证标准层各箱盒口与同一轴线的距离、与建筑物阳、阴角的距离一致;成排的开关盒之间的距离应保持一致;
6.1.2 要保证强电盒口与弱电盒口的距离在50厘米以上,保证盒口与暖气片、管道等的距离,当插座上方有暖气管时,其间距应大于200毫米,下方有暖气管时,其间距应大于300毫米,不符合时要采取隔热处理。
6.1.3 配电箱、开关盒的位置不应设在门、窗的开启方向后以及影响设备操作处;中间接线盒应设在不影响视线观感的地方。
6.1.4 对开关盒、插座盒影响观感的重要部位如:门厅的大理石墙面、浴室、厨房瓷砖墙面,要结合土建排砖,对其位置加以调整。
6.2 面板材料要求:
6.2.1 塑料板有足够强度,应平整无弯翘变形,色度均匀不含杂质。
6.2.2 面板的紧线螺丝应用光滑的圆头,不应为平头,以防损伤导线。
6.2.3 安全插座的各插孔均匀应带安全门,安全门应使用合成阻燃材料,硬度高、耐高温、不变形,单孔插不进去。
6.2.4 插座簧片弹性好,插拔时力度感均匀一致。铜件连接采用滑铆工艺,连接牢固,没有裂纹,外观光滑细腻。
6.3 安装位置
6.3.1 开关、插座的位置按图施工,任何场所的窗、镜箱、吊柜上方及管道背后、门后均不应有控制灯具的开关。
6.3.2 开关、插座距暖气片、管道、接地干线、设备、弱电插座不符合规范要求时应移位。开关、插座的安装高度、间距控制应一致。
6.4 接线
6.4.1 开关的接线应正确无误,开关必须切断相线;开关位置应与灯位一致,同一单位工程其跷板开关的开、关方向应一致。
6.4.2 单相两孔插座在横装时,面对插座为”左零右火”,竖装时面对插座为”下零上火”,单相三孔及三相四孔的接线均在上方。
6.4.3 民用插座的保护线应选用与相线截面积、绝缘同等级的铜芯导线。
6.4.4 在配电回路中的各种导线,均不得在开关、插座的接线端子处以套接压线的方式连接其它支路。
6.5 安装要求:
6.5.1 潮湿场所应使用防水、防溅型插座。
6.5.2 面板的螺丝为镀锌件,无杂物、表面清洁、不变形、盖板端正、紧贴建筑物表面,不吃墙、没有黑边、缝隙。
6.5.3 如线盒太深,大于20毫米时,要进行套边处理,但应尽量避免埋盒过深。
6.5.4 面板安装完毕后,应擦拭整洁,固定牢固,与建筑物表面不应有缝隙。
电气照明器具试运行前应进行安全检查,并应逐个做好记录。电气照明灯具应以电源进户线为系统进行通电试运行,系统内的全部照明灯具均得开启同时投入使用,运行时间为24小时。全部照明灯具通电运行开始后,要及时测量系统的电源电压、负荷电流,并做好记录。试运行过程中每隔8小时还需测量记录一次,直到24小时运行完为止。
7、电缆桥架、安装工程
7.1 材料要求:
7.1.1 金属镀锌线槽,其规格、型号应满足设计规范要求。线槽内外应光滑平整,无棱刺,不应有扭曲、翘边等变形现象。有产品质量认证和检测报告。
7.1.2 镀锌制品采用配套的镀锌配件,镀锌层表面应光滑均匀、致密、不起皮、无气泡、无局部未镀和局部锈蚀现象和划伤等缺陷,不得有影响安装的锌瘤。
7.2 根据施工图纸敷设,每段线槽必须从始端到终端(先干线后支线)弹线定位,找好水平垂直线,保证整齐平直美观。支架和吊架应横平竖直,无扭曲变形。下料长短偏差在5mm范围内切口处平齐无毛刺。切割和打孔不能用电焊和气焊,一定要用锯和电钻。
7.3 采用—40mm×4mm角钢作吊架,吊杆直径为8mm,固定点控制在2m以内。线槽吊架采用双螺母固定,圆钢丝扣出螺母2—4扣,保证桥架固定牢固且美观。
7.4 线槽在穿过关键部位(如配电室、强电竖井)墙体和楼板洞时,必须作防火处理,做法详见华北标5—136电缆桥架穿墙防火做法。
7.5 保护地线敷设在线槽内一侧,接地处螺丝直径不小于6,而且要加平垫和弹簧垫,用螺母压接牢固。采用的螺栓、螺母、螺丝、平垫、弹垫等均应作镀锌处理。支、吊架的结构应满足刚度、强度及稳定性的要求。焊缝的机械性能不得低于本体材料的机械性能,焊缝表面均匀,不得有漏焊、裂纹、夹渣、烧穿等缺陷。
7.6 施工条件:配合土建的结构施工,预留孔洞、预埋铁和预埋吊架、吊杆等全部完成。顶棚和墙面的喷浆、油漆全部完成后。电气井内土建湿作业全部完成。
7.7 支架与吊架的安装要求:
7.7.1 尽量使用厂家配套的支吊架,在需要自制的场所,支吊架要统一预制,规格尺寸控制统一,焊接牢固,切口无卷边、毛刺、刷防锈漆。
7.7.2 电缆支架应安装牢固,横平竖直,各电缆支架的同层横档应在同一水平面上,其高低偏差不应大于±5mm;在有坡度的电缆沟内或建筑物上安装的电缆支架,应有与电缆沟或建筑物相同的坡度;电缆桥架支架间距:水平距离为2m,垂直方向为1.5m。
7.7.3 用螺栓固定,应根据承载选择相应的螺栓及钻头,所选钻头应大于套管长度;适用于C5以上混凝土构件及实心砖墙上,不准在空心砖墙固定;打孔的深度应以将套管全部埋入后,表面平齐为宜;不得损伤螺栓的,不得使用木楔子固定。桥架、线槽敷设完毕后应作好标识,并对于不同系统的桥架、线槽用不同颜色的油漆进行区分。
7.8 空间布置
7.8.1 依据配电箱、柜、电气器具,空间管道等确定敷设的位置走向,弹线定位,并确定支吊架的固定位置;在竖井、机房内要考虑垂直干线与分支干线的连接方式。应保证桥架安装横平竖直,在有坡度的建筑物上应保证与建筑物表面相同的坡度。
7.8.2 桥架水平敷设时距地高度不宜低于2.5米,垂直敷设时不低于1.8米,低于上述高度时应加金属盖板保护,但敷设在电气专用房间(配电室、电气竖井、设备层等)内除外。
7.8.3 电缆托盘、桥架多层敷设时其层间距离为:控制电缆间不应小于0.2米,电气电缆间不应小于0.3米,弱电电缆与电气电缆间不小于0.5米,如有屏蔽盖板可减少到0.3米,桥架上部距离顶棚或其它障碍物不应小于0.3米。
7.8.4 敷设电缆的桥架在任何情况下必须保证:其弯曲半径为敷设的最大电缆外径的10倍。
7.8.5 桥架、线槽连接板的螺栓应紧固,螺母应位于桥架、线槽的外侧;其不带电的金属外壳均牢固连接为一整体,并可靠接地以保证其全长为良好的电气通路。
7.8.6 桥架支撑点不应在桥架接头处,距接头处0.5 m为宜,在桥架拐弯和分支处,距分支点0.5m应加支持点。
7.8.7 桥架在穿过防火墙及防火楼板时,采取防火隔离措施,防止火灾沿线路延燃。
7.9 桥架敷设
7.9.1 桥架水平敷设时应按荷载曲线选取最佳跨距及进行支撑,跨距一般为1.5-3米,垂直敷设时,固定点间距不大于2米,支架与支架应安装牢固,朝向应一致,间距均匀,相同场所的支吊架位置应一致。
7.9.2 进出接线盒、箱、柜、拐角、转弯和变形缝及丁子接头的三端500mm内设固定支持点。
7.9.3 在水平敷设时,支吊架应与桥架底面贴平没有缝隙,无悬空现象,以保证各支吊架均匀受力,至少每隔一个支架与桥架本体固定一次。
7.10 质量要求
7.10.1 桥架的接口应平整,接缝处应紧密平直,槽板盖上后应平整,无翘角。
7.10.2 桥架进箱、盒、柜时,进线和出线口等处应采取抱角连接,并用螺丝紧固,线槽连接应采用连接板,用垫圈、弹簧垫、螺母紧固,螺母必须在线槽外侧。
7.10.3 桥架在交叉、转弯、丁字连接时,应尽量使用厂家配套生产单通、二通、三通、四通或平面二通、平面三通等进行变通连接。
7.10.4 如空间尺寸不允许,要自制弯通时要注意:
7.10.4.1 要使用和桥架本体相同规格的材料,在拐角处要保留斜坡,以保护线缆。
7.10.4.2 拼接的弯通、拐弯应保证连接平顺,空间布置合理。
7.10.5 在采取焊接法连接时,要保证焊接面积,不能只是数点焊接,应保证整个焊口严密,焊完后,刷防锈漆和与桥架本体颜色一致的面漆,螺丝连接法只适于镀锌桥架,每段连接板间至少有两处螺丝做可靠连接。
7.10.6从桥架上分支的线管不得用电气焊开孔,管子要套丝用锁母于桥架固定,在距开孔处300毫米内管子应加一道支架固定。
7.10.7 桥架的连接处不得设置于过楼板、墙壁处,不得设置于支吊架支撑处,必须离支吊架100毫米以上,桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,线槽本身应断开,断开距离以100毫米为宜,槽内用连接板搭接,不需固定,保护地线和槽内导线应留有补偿余量,桥架直线段每段50毫米应留伸缩缝20-30毫米。
7.11 桥架的接地
7.11.1当利用桥架本体系统构成回路时, 沿桥架全长另敷设接地干线时,每段(包括非直线段)托盘、梯架应至少有一点与接地干线可靠连接。
7.11.2 桥架应与配电箱、柜,分支管线、用电气具、设备作好接地,以保证用电系统接地在此环节中的可靠性、连续性。
7.11.3 桥架过墙壁、楼板处、不应将空洞抹死,而应做如下处理:土建收口方正,在桥架四周留一定空间,往空间内填充防火枕或防火堵料。
8、防雷接地系统敷设
8.1 工艺流程:接地体敷设→钢筋焊接→转角处跨接→焊口处理
8.2 接地体敷设:接地体采用两根φ25基础底板钢筋作水平环形连接,在土建基础底板钢筋绑扎完毕后按照基础接地平面布置图进行接地钢筋的焊接。两根水平主钢筋用红油漆作好标记,使之成为连续可靠的导体;转角处采用两根40×4镀锌扁钢作为跨接地线。
8.2.1 接地体的连接采用焊接,焊接处焊缝饱满并有足够的机械强度,无夹渣、咬肉、裂纹、虚焊、气孔等缺陷。用自制的小锤将焊接面的药皮敲干净。
8.2.2 焊接要求:①、圆钢与圆钢的搭接长度为圆钢直径的6倍,当直径不等时,以直径大的为准,双面焊;②、圆钢与扁钢搭接长度为圆钢直径的6倍,双面焊。
8.2.3 根据施工图作好预留接地连接端子板,标高为室外地坪-0.8米,位置见平面布置图。并焊出一根40×4镀锌扁钢伸出室外墙皮1.0米,作为补打人工接地极用。
8.2.4 避雷引下线要与联合接地体可靠焊接,引下线用红油漆作好标记,使之上下成为连续可靠的导体。
8.3 质量标准:
8.3.1 保证项目:所用材料的规格型号必须符合设计要求;接地装置的接地电阻值必须符合设计要求,小于0.5欧姆。
8.3.2 基本项目:接地体安装位置正确,连接牢固;焊接处的焊缝平整、饱满,无明显气孔、咬肉等缺陷。
8.3.3 允许偏差项目:
圆钢与圆钢的搭接长度≥6D,圆钢与扁钢的搭接长度≥6D。
双面焊,当圆钢直径不等时,以直径大的为准。
8.4 成品保护:接地体焊接施工时,不准踩坏、拆除结构钢筋。
8.5 应注意的质量问题:
8.5.1 焊接面不够,药皮处理不干净,焊接面按质量要求进行纠正,将药皮敲净。
8.5.2 利用基础、梁柱钢筋搭接面积不够,应严格按质量要求去做。
8.6 安全注意事项:
8.6.1 进入施工现场必须配戴安全帽,脚穿绝缘胶鞋。
8.6.2 电焊工必须穿戴好工作服,手套及面罩齐全。
8.6.3 电焊机在使用前必须认真检查接线是否正确。
8.6.4 更换焊条时,严禁赤手操作。
8.6.5 施焊前必须向安全部门开好动火证明,并做好相关的防护工作。
8.6.6 施工完毕后及时将现场垃圾清理干净。
8.7 焊接示意图:

同直径的两根钢筋搭接示意图

钢筋与扁钢搭接示意图

避雷引下线与联合接地体搭接示意图

桥架选择

9、弱电系统工程
弱电各系统暗配管施工工艺同前所述,这里不在重复。负责暗配管要穿好带线,各系统穿线及安装、调试由专业队伍完成。
五、质量保证体系
1、质量保证措施
(1)不断提高全员质量意识,加强全面质量管理。
(2)严格执行质量管理制度,切实行使质量控制权、质量否决权。
(3)坚持”自检、互检、交接检”及专业质量检查制度,专业质量检查制度每周至少组织检查一次。
(5)坚持”样板制”,对下列项目应先做样板:
1)操作上较复杂的施工项目。
2)新工艺、新技术、新材料、新设备的施工项目。
3)同类型但工程量较大的项目。
4)施工中经常出差错或操作技术上不过关的项目。
(6)质量分析会制度。对施工中发生的不合格品,分析其产生原因制定纠正措施并进行纠正;为防止潜在的不合格品产生,消除其原因,应制定预防措施,并贯彻执行。
(7)及时填写工程技术资料,真实反映质量情况,认真整理并上交有关部门,统一归档。
2、质量预防措施
(1)要求认真执行建筑行业颁发的各项技术管理制度及操作工艺,严格质量检查制度。工长做好施工日志,保证各项技术资料齐全,一切项目均按质量标准检验。
(2)各种设备材料进场后,质检员与材料员必须对其质量进行检验,核对设备材料的规格型号是否符合设计要求,然后报业主检查,得到认可后方可安装使用。对设备材料的产品合格证、材质单进行整理、保存以备归档。
(3)配管工程应采用以下管路防堵预防措施:
1)检查管材质量,管径应标准、壁厚均匀、无劈裂、无棱刺、无砂眼、不凹扁,小口径管子可使用吹气法检查管子是否畅通,不合格管材严禁使用。
2)钢管煨弯焊缝应在侧面,弯扁度不大于管外径的1/10;不得煨死弯,弯曲半径不小于管外径的10倍;暗配管管路不得外露,水泥砂浆保护层不应小于15㎜。
3)敷设管路应避开设备基础,遇到给、排水管、风道等预留孔、洞时应作适当调整。
4)配管完毕应认真核对图纸,并检查有无焊穿管壁、套焊连接不严密等现象,确认无误后封堵管口、箱盒;管口能够使用塑料管堵或木塞封堵,然后用废苯板或锯末等将盒口堵严,箱口用油毡或铁板、三合板等封严;不进入箱盒、向上的大口径的管口可用薄铁板点焊封口。
5)打混凝土时安排人员看护,发现问题及时修复。
6)现浇混凝土结构中的管路,拆模后应立即清理箱盒,并用铅丝布带扫管,及时处理堵塞的管路;杜绝穿线时发现堵管而造成集中、大面积的剔凿。
3、质量管理措施
(1)本工程设专业技术人员、施工人员、安全员和质量员对工程进行管理,组织施工和检查监督。设专人管理、整理各类施工技术资料,及时归档。
(2)专人管理、编制、整理各类施工
