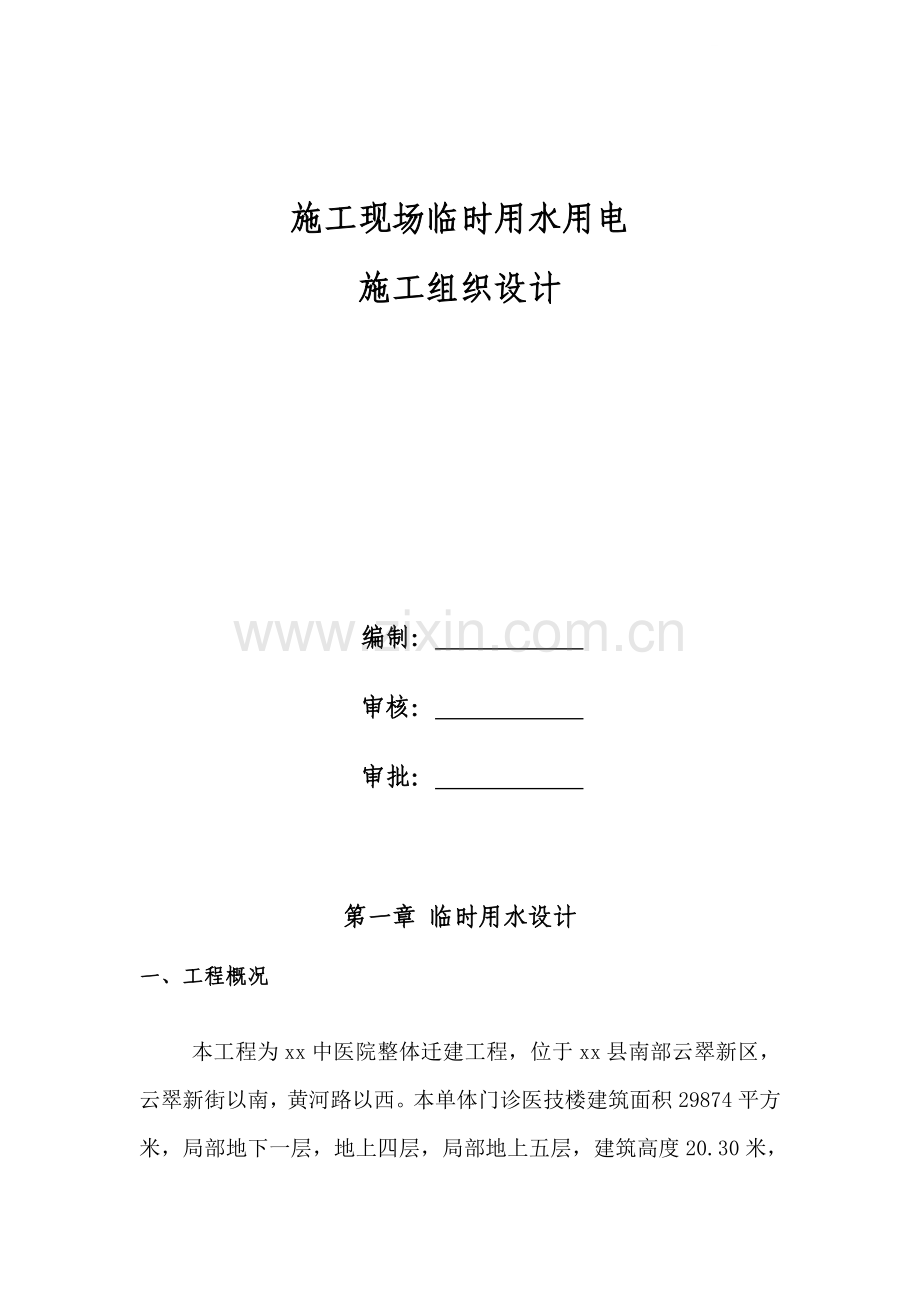

施工现场临时用水用电
施工组织设计

编制：
审核：
审批：

第一章 临时用水设计
一、工程概况
本工程为xx中医院整体迁建工程，位于xx县南部云翠新区，云翠新街以南，黄河路以西。本单体门诊医技楼建筑面积29874平方米，局部地下一层，地上四层，局部地上五层，建筑高度20.30米，
为多层公建。
一、临时用水水源
按现场考察情况，本工程临时用水水源引自甲方现场提供的市政自来水水源点，管径DN100；配备自动变频设备。现场用水管道自业主提供的水源接入点接入,接入现场后加装水表计量。现场生产和消防合用同一管网，给水干管成环状敷设。
二、现场用水组成及管路设置
本工程结构混凝土分项工程材料拟全部采用商品混凝土。现场临时用水主要由临时消防用水、楼内施工用水及现场生活办公用水三部分组成。施工用水主要供混凝土养护、二次结构墙砌筑、装修贴墙地砖或石材板及安装试验用水等，生活用水主要是厨房、餐厅外洗手池用水、现场卫生间用水以及现场喷洒地面用水。
现场临水管路设临时生产及消防给水、生活给水、雨水及生产污水排放、生活污水排放。生产、临时消防给水共用同一管网，生活给水单独设一路管路（供项目职工办公生活区），雨水和生产污水与生活污水分开排放。综合考虑消防给水、施工用水及生活给水系统管路，采用消防变频给水设备与储水池联合供水方式。
三、消防给水设计
1.消防用水量
参照《建筑设计防火规范》，本工程现场消防给水考虑：同一时间内发生火灾次数为1次，室外消火栓系统用水量为10L/S，室内消
火栓用水量考虑为10L/S；室内外一次消防用水量为20L/S。
2.室外消火栓设计
室外消火栓设计采用低压消防给水系统。平时管网内水压为0.35MPa。为满足规范：灭火时最不利点消火栓水压不小于10m水柱的要求。室外消火栓的间距不应超过120m。室外消火栓的保护半径不应超过150m。
消防给水管外网采用DN100管线，沿建筑物周边布置，埋地敷设。每套消火栓配25m水龙带，19mm水枪。消火栓用水量为30L/S，每只水枪的最小流量为5L/S。消火栓系统不分区，采用水池和水泵联合供水的临时给水系统。水箱储存10min消防用水，水池并同时可作为生产用水。每个消火栓口径为65mm单口栓，充实水柱为12m，采用衬胶水带。消防泵直接从生活-消防合用水池吸水，火灾持续时间以2h计。场地四周设置DN65消火栓，布置间距不大于保护半径满足消防规范要求。消火栓位置应设有明显标志，夜间在此处利用红色警示灯标识（低压照明），周遍畅通。位置详见临水临电平面布置图。
3.室外消火栓给水系统设计
（1）室外消火栓给水
室内消火栓系统设计采用临时消防给水系统。在现场临水引入点设置临时给水机房，消防泵房设置变频给水增压泵和一个（2*2*2）8m3生产、消防、生活合用型水箱，并设旁通管。平时从旁通管接入施工用水，火灾时启动消防水泵加压，平时运行稳压水泵，出口设置电接点压力表，依据施工现场调试设定电接点压力表指针起始位置数值，满足现场用水。

（2）消火栓给水系统计算
因为临时消火设施，消火栓的间距满足任何部位有一个消火栓的水枪充实水柱同时到达即可。
消火栓的保护半径应为：

其中：，即：水龙带的敷设长度；
，即：充实水柱长度；
消火栓采用单排布置时，其间距为：

消火栓口处所需要的水压按以下公式计算：

式中：--消火栓口水压，；
--水带水头损失，；
--消火栓口水头损失，按20计算；
理想的射流高度（即不考虑空气对射流的阻力）为：

式中：--水流在喷嘴处的流速，；
g—重力加速度，
实际射流对空气的阻力为：

有以上得出： （设）
式中：--由实验确定的阻力系数；
--水枪喷嘴口径，；
--垂直射流高度，；
--与水枪喷嘴口径有关的阻力系数，可按照经验公式计算，其值为0.0097；
水枪充实水柱高度与垂直射流高度的关系由下列公式表示：

式中为实验系数，其值为1.21
有以上得出，水枪射出流量与喷嘴压力之间的关系可用下列公式计算：

令
式中 --水枪的射流量，；
--空口流量系数，其值为1；

--水枪水流特性系数，与水枪口径有关，其值为1.577；
根据以上公式，可得出

水带水头损失按下列公式计算：

式中:--水带长度，m；
--水带阻力系数，其值为0.00172；
=16.9+1.16+2=20.06
最不利点的总水头损失：

室外管网水压可以满足正常消防使用。
式中：--沿程阻力损失，，
--管道计算内径，没；
--局部阻力损失，取沿程损失的10%，；
--消火栓口处所需要的水压，；
消防水池、水箱的储存容积应按下式计算：

式中：--消防水池储存水量，；
--消防用水量与室外给水管网不能保证的室外消防用水量之和
--市政管网可连续补充的水量，；
--火灾延续时间，h；
（3）灭火器设置
灭火器设置，每个室内消火栓下设置2套泡沫灭火器。办公区以及库房安放灭火器和黄沙土，布置均衡，标志醒目，挂放牢靠。
（4）消防泵的选择：
水泵扬程计算公式如下：
H = H1+H2+H3
H为水泵扬程（m）
H1为水泵吸水管到最不利点高差（m）
H2为管道水头损失（m）。按H1的20%计算。
H3为最不利用水点出水水压（m）
消防时消防加压泵流量为20L/s，建筑物用水点高度按25米考虑，室内消防水泵扬程计算如下：
H = H1+H2+H3
H1取25m
H2 = H1×20% = 5m

H3 = 10m
H = H1+H2+H3 = 25+5+10 =40m
（5）消防给水管管径d的选择：（需结合最新的施工现场消防水源规范，最新规范规定，管径不小于DN100）
现场给水管管径应满足消防时最大流量要求：（流速，Q=10）
=
式中 d—配水管直径（m）
Q—耗水量（L/s）
υ—管网中水流速度（m/s）
选用DN100的钢管作为临时供水管能满足现场用水需要。
四、生产、生活给水设计
施工用水主要供混凝土养护、二次结构墙砌筑、装修贴墙地砖或石材板及安装试验用水等，生活用水主要是厨房、餐厅外洗手池用水、现场卫生间用水以及现场喷洒地面用水。
室外生产用水由室外环网接管供给，室外环网每隔50m左右预留DN50生产给水接口。竖管的具体位置应满足位置明显、易于取用、依据建筑分段图合理布设的原则，详见附图。
施工用水量计算：
（1）施工用水量 （L/s），按下式计算：

式中 K1—未预计的施工用水系数（1.05～1.15）
Q1—工程量，取最高日混凝土养护量300m3；
N1—施工用水定额（L/m3），养护耗水量300L/m3。
K2—用水不均衡系数，取1.5

五、排水设计
本方案现场排水主要生产排水和雨水排水以及餐厅、淋浴间、盥洗池及卫生间污水排水。
1.厕所的污水排水及洗手池排水
厕所的污、废水先排入化粪池沉淀后，再排入市政污水管网，现场设砖砌化粪池。厨房污水排放应设置隔油池，淋浴间、盥洗池排水直接排到市政污水管网。
（1）化粪池容积计算
按《给水排水国家标准图集》选用化粪池标准图。化粪池总容积由有效容积和保护层容积组成，保护层容积，保护层容积根据化粪池大小确定，保护层高度一般为250～450mm。有效容积由污水所占容积和污泥所占容积组成。

式中：--化粪池有效容积，；
--化粪池设计人数，；
α—实际使用卫生器具的人数与设计总人数百分比，取10%；
q—每人每日污水定额，取20L/人.d；
--每人每日污泥量，0.4L/人.d；
t—污水在化粪池内停留时间，取12h；
T—化粪池清掏周期，取180d；
b—新鲜污泥含水量，取95%；
c—化粪池内发酵浓缩后污泥含水率，取90%；
K—污泥发酵后体积缩减系数，取0.8；
m—清淘污泥后遗留的熟污泥量容积系数，取1.2；
将b，c，K，m值代入上式，化粪池有效容积计算公式简化为

有以上公式为计算依据，可得出
（1）对于施工现场厕所，化粪池设计人数为300人，清淘周期半年。
计算得知，化粪池有效容积5.347，取6；
(2)雨水及施工废水

施工现场道路边设200×200排水沟，雨、废水排到排水沟内，建筑物内的施工废水由集水坑汇集后用潜污泵排至室外排水沟，排水沟水分段汇集至沉淀池。现场雨废水经2个沉淀池沉淀后分别排至市政排水管网，沉淀池定期清理。
为满足业主及市政环卫部门对运输清洁的要求，现场入口处设置冲洗槽，主要满足混凝土泵车及混凝土罐车出场的清洗，同时可将池内经沉淀后的清水用来进行现场洒水使用，起到节约用水的目的。
六、管材设计（）
本方案室外给水环网及室内消防及生产用水管道采用热镀锌钢管，卡箍连接。室外给水管的敷设采用埋地敷设，埋深0.8m。引出地面和在室外的水管，用50mm厚矿渣棉做好保温，防止冬天水管冻裂。在楼内的水管沿墙或柱明敷设，固定要牢固美观，符合规范要求，低点设置泄水阀。雨水及生产污水采用排水管沟，生活污水采用PVC及陶土管。
七、临时用水系统的维护与管理
1.施工时应注意保证消防管路畅通，简易消防栓箱内设备完备且箱前道路畅通，无阻塞或堆放杂物。
2.宝贵的水源要求我们加强管理用水，严禁出现长流水的浪费现象，取水龙头均采用陶瓷密闭型龙头，现场临水使用设专人负责。
3.应加强现场厕所的卫生管理，及时冲洗、清扫，保持整洁、无臭味散发。指定专人打扫、清理，并严格进行卫生间制度管理。

4.现场排水沟定期进行清理，保证排水畅通。
5.施工现场、办公区应及时清扫，保证干净、无积水。
6.地下室用水应严格管理制度，有渗漏水时应及时排出。
7.执行ISO14000的有关规定。
八、1、临时给水平面布置图；
2、临时排水管网平面布置图；
3、临时给水管网室外给水栓安装；

管道系统图
第二章 临时用电设计
一、工程概况
本工程为xx中医院整体迁建工程，位于xx县南部云翠新区，云翠新街以南，黄河路以西。本单体门诊医技楼建筑面积29874平方米，局部地下一层，地上四层，局部地上五层，建筑高度20.30米，为多层公建。
二、临时用电电源
按现场考察情况，本工程临时用电电源引自施工现场东南部箱式变压器，变压器容量800KV·A；现场用电自业主提供的电源接入点接入,现场配备2个一级配电箱并加装电表计量。施工用电负荷覆盖整个现场。
三、现场用电设置原则
现场配备两台固定式一级配电箱，每台一级配电箱主要覆盖混凝土输送泵，塔吊，钢筋加工棚，木工加工棚等生产负荷，生活用电，办公用电，由东侧一级配电箱2#引出。固定式配电箱均按要求设置防护栏及防雨防砸棚。施工现场共计配备7台固定式二级配电箱，采用放射式接线方式，引到各施工区域。
一、施工用电容量估算
1.结合本工程实际情况，现场施工高峰期预计主要用电施工机械设备如下表所示：
一级配电箱1#主要用电设备
序号
机械或设备名称
型号规格
数量
国别产地
制造年份
额定功率（KW）
生产能力
用于施工部位
备注
1
塔吊
QTZ63
1
山东
2009
35.6
末端起重量1.0T
基础、主体
56m臂长
2
混凝土输送泵
HBT80
1
中国
2008
90
理论输送量80m3/h
基础、主体
电源动力泵
3
剥肋直螺纹套丝机
GHG40
2
山东
2009
6

基础、主体

4
钢筋切断机
GQ40
2
山东
2009
5

基础、主体

5
钢筋弯曲机
GW40
2
山东
2009
5

基础、主体

6
钢筋调直机
GT4-14
2
山东
2009
5.5

基础、主体

7
平刨
ML393
2
山东
2010
3.5

基础、主体

8
压刨
MBL503
2
山东
2010
2.2

基础、主体

9
圆盘锯
MJ-500
2
山东
2011
4

基础、主体

10
交流电焊机
BX1-500
2
山东
2010
22

全过程
土建用
11
空压机
6m3/0.8
2
山东
2009
7.5

全过程

12
插入式砼振捣器
行星式
5
山东
2010
1.5

基础、主体
φ50mm
13
插入式砼振捣器
行星式
5
山东
2010
1.5

基础、主体
φ30mm
14
平板式砼振捣器
建友
5
山东
2010
1.5

基础、主体

15
蛙式打夯机
HW120
4
山东
2010
3

回填土

16
交流电焊机
BX1-315
2
山东
2010
10

全过程
安装用
17
砂轮磨光机
SQ-40-1S
2
山东
2010
4

全过程

18
角磨机

4
山东
2010
0.8

全过程

2.施工用电电源容量计算：
对于东侧一级配电箱，按需用系数法确定计算负荷。

式中：--有功计算负荷。
--需用系数，取0.4。
--用电设备组设备容量。
无功计算负荷为：

式中为对应于用电设备组的正切值。
视在计算负荷为：

式中，为用电设备组的平均功率因数。取0.7
计算电流为：

式中，为用电设备组的额定电压。
确定多台用电设备干线计算负荷时，应考虑各组用电设备的最大负荷不同时出现的因素。因此在确定多组用电设备计算负荷时，应结合具体情况对其有功负荷和无功负荷分别计入一个同时系数和
其中

综上，总的有功计算负荷为：

总的无功计算负荷为 ：

总的视在计算负荷为：

总的计算电流为：

对于东侧一级配电箱2#负荷拟投入机械设备与1#配电箱基本相同，用同样方法算得东侧一级配电箱2#，总计算电流为254.17A。
二、施工部署
箱变供电系统为TN—S系统,通过上述计算其容量能满足现场需要， N线与PE线分开，采用三相五线制形式，三级控制，二级漏电保护。详见临电现场平面布置图。
为保证应供电线路停电，不影响特殊部位、特殊工序正常施工，停电时施工现场租用120KW发电机组三台，型号为YF-120KW。
结构施工及装修阶段每层另设一台二级分箱，各分包施工单位三级箱从各层二级分箱引出。
根据现场情况，电缆采用明暗两种敷设方式。暗敷方式穿过路面时需加套管保护，明敷方式需做电缆沟保护或架空。
三、配电电缆截面的选择计算：
1.由配电室至现场一级配电箱1#、2#的动力线路电缆截面的计算选择：

一级配电箱电缆，查电缆载流量表，并考虑一级配电箱多为三相用电负荷，故选用铝芯铠装交联聚乙烯绝缘电力电缆，规格为3×240＋2×120。
2.校验
（1）按经济电流密度计算导线经济截面
公式为
式中电缆的经济电流密度，查表得1.54
经计算得
符合要求
（2）校验发热条件
查电缆允许载流量表（室外35度），选用的电缆可满足使用要求。
（3）校验线路电压损耗

式中r为线路电阻，查表为0.2，x为线路电抗查表为0.07。
经计算=10.5V
线路电压损耗百分值为

=
电压损耗小于，因此所选电缆满足允许电压损耗要求。
其它电缆截面选择详细见临时用电平面布置图。
电缆敷设前进行绝缘摇测，用1kV摇表摇测线间及对地的绝缘电阻不低于10MΩ。
在施工现场室外四周的电缆敷设采用直埋，埋深为0.6m。电缆敷设前应清除沟内的杂物，然后开始敷设电缆，电缆上下各均匀铺垫10cm厚的细土，然后覆盖砖等硬质保护层，覆盖宽度应超过电缆5cm。
电缆穿越道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。
在电缆拐弯处埋设标志桩，标志桩露出地面以15cm为宜。
电缆直埋敷设时，严禁与金属管道平行敷设，距离必须大于0.5m。与金属管道交叉时，距离也应大于0.5m。
电缆在建筑物内，沿墙或柱明敷设，最大弧垂距地不得小于1.8m，引至楼上的竖直走向电缆沿楼梯间向上敷设，每楼层固定一次，固定必须要牢固，尽量做到美观，且必须符合规范要求。电缆T接处的绝缘一定要包扎好，防止漏电。
配电箱必须防雨、防尘。
配电箱的周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

五、施工现场安全用电技术措施
施工现场用电必须贯彻落实“安全第一、预防为主”的方针，确保现场施工用电人员的人身安全和设备安全，并使施工现场用电设施的设计、施工、运行、维护做到安全、可靠、文明。严格执行《建筑工程施工现场供电安全规范》GB50194-93；《施工现场临时用电安全技术规范》JGJ46-2005的有关规定。
本工程要达到文明工地的标准，特做如下一些具体要求：
1.一级箱四周做2.8m高围栏，围栏距一级箱不小于1m，围墙外面悬挂“有电危险、行人止步”的醒目标志牌及2只3kg磷酸铵盐灭火器。围墙内不准堆放任何物品。由总配电箱引出的电缆要排列整齐，固定牢固，电缆回路编号与临电施工图相符。
2、用电设备与开关箱间距不大于3米，与配电箱间距不大于30米，开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿环境的漏电保护器应采用防溅型产品，其额定动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
3.配电要做到三级控制，两级保护。各级控制和漏电的电流及动作时间要有选择性，用电设备要配三级配电箱，一机一闸，严禁一机多闸。进出配电箱线路要排列整齐，固定牢固。
4.本工程采用三相五线制供电系统，PE线与N线严格分开，现场所有用电设备正常运行不带电的金属外壳均应做接地保护，接地保
护线必须采用焊接或螺栓可靠连接，严禁缠、绕、钩、挂。配电箱与变压器的距离超过50m时应做重复接地，其接地电阻不大于10Ω。
5.移动式和手提式电动工具必须采用橡套软电缆，并配有高灵敏的漏电开关，一机一闸，严禁两台及两台以上设备用一个开关控制。交流电焊机二次线应做到两线到位，一次线长度不超过5m。二次线长度不超过30m，严禁利用钢筋或铁管等导电体代替二次线。一、二次接线柱螺栓配件完好齐全，并有防护罩。
6.现场施工照明回路必须安装漏电保护器，灯具金属外壳接地，室内灯具安装高度不低于2.4m，室外不低于3m，手持灯具应用36V电源，地下室、楼道及潮湿场所采用36V电源照明。楼内的照明线路架设要美观、牢固、绝缘良好。
7.施工用电设施的设计、安装、日常维护应由专业人员负责实施。用电设施安装完后，经总包验收合格并向维修人员做技术交底后，方可送电正式使用。现场各分包单位需要用电时，必须提前提出申请，经总包电气负责人批准后，由维修电工进行接引。维修电工每天要对变压器、开关箱、线路进行巡视，漏电开关每星期做一次试验，发现问题及时处理，并报告有关负责人。对配电箱、开关箱进行定期维修、检察时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标示牌，严禁带电作业。
8.施工现场由总包牵头成立现场施工用电安全管理小组，定期召开有关安全用电会议，由总包负责将现场施工安全有关规定印发给各
分包，对违章单位进行教育，拖期不改者进行罚款处理。对现场维修电工应进行有关用电安全教育，现场维修电工必须持有劳动局颁发的有效特殊工种上岗证。
六、电气防火措施
1、电气防火技术措施
（1）合理配置、整定、更换各种保护电器，对电路和设备的过载、短路故障进行可靠的保护。
（2）在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质，不使用火源。
（3）在总配电箱配置处配置干粉灭火器材，并禁止烟火。
（4）加强电气设备相间和相-地间绝缘，防止闪烁。
（5）合理设置防雷装置
2、电气防火组织措施
（1）建立易燃、易爆物和强腐蚀介质管理制度。
（2）建立电气防火责任制，加强电气防火重点场所烟火管理制度，并设置禁止烟火标志。
（3）建立电气防火检查制度，发现问题及时处理。
七、现场电工岗位责任制
1、对施工现场供电系统安全运行负全责。

2、负责现场用电设备的安装拆除及维修工作。
3、对现场用电负责分配、供给及使用交底。
4、对分包单位的用电负责建档、指导、监督、对违反电气操作、使用有权制止和停止供电。
5、对违反电气规定乱接电器的行为进行制止并及时向现场主管领导汇报。
6、对现场所有电气设备按时进行巡视检查、维修、登记工作。
7、负责宣传安全用电和触电急救工作。
八、临时供配电初步设计附图
1.临时用电平面布置图；
2.配电干线系统图；
3.配电箱系统图；
