超高层综合商业中心电气工程施工组织设计.doc

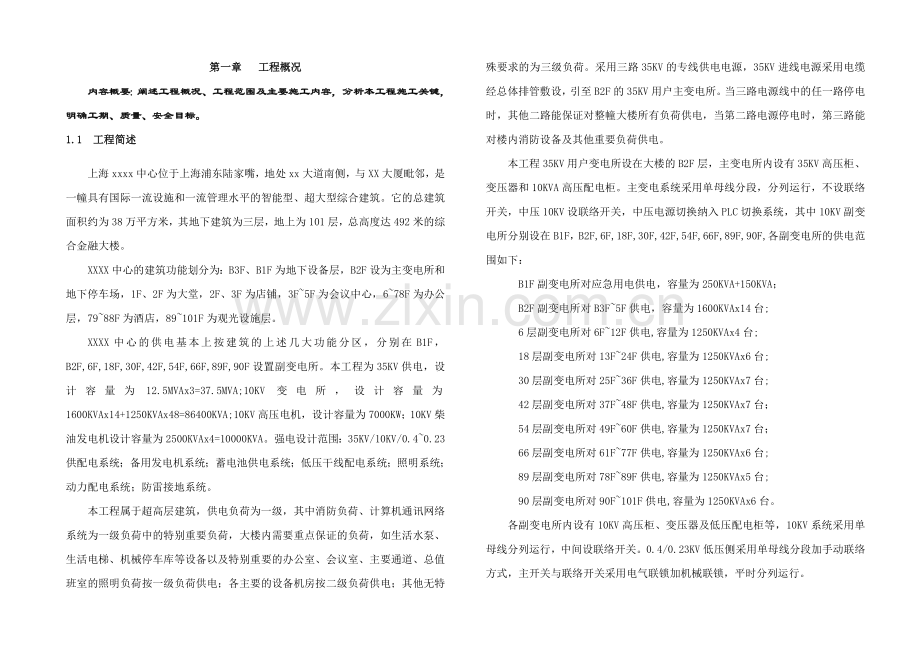

第一章 工程概况
内容概要：阐述工程概况、工程范围及主要施工内容，分析本工程施工关键，明确工期、质量、安全目标。
1.1 工程简述
上海xxxx中心位于上海浦东陆家嘴，地处xx大道南侧，与XX大厦毗邻，是一幢具有国际一流设施和一流管理水平的智能型、超大型综合建筑。它的总建筑面积约为38万平方米，其地下建筑为三层，地上为101层，总高度达492米的综合金融大楼。
XXXX中心的建筑功能划分为：B3F、B1F为地下设备层，B2F设为主变电所和地下停车场，1F、2F为大堂，2F、3F为店铺，3F~5F为会议中心，6~78F为办公层，79~88F为酒店，89~101F为观光设施层。
XXXX中心的供电基本上按建筑的上述几大功能分区，分别在B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F设置副变电所。本工程为35KV供电，设计容量为12.5MVAx3=37.5MVA;10KV变电所，设计容量为1600KVAx14+1250KVAx48=86400KVA;10KV高压电机，设计容量为7000KW；10KV柴油发电机设计容量为2500KVAx4=10000KVA。强电设计范围：35KV/10KV/0.4~0.23供配电系统；备用发电机系统；蓄电池供电系统；低压干线配电系统；照明系统；动力配电系统；防雷接地系统。
本工程属于超高层建筑，供电负荷为一级，其中消防负荷、计算机通讯网络系统为一级负荷中的特别重要负荷，大楼内需要重点保证的负荷，如生活水泵、生活电梯、机械停车库等设备以及特别重要的办公室、会议室、主要通道、总值班室的照明负荷按一级负荷供电；各主要的设备机房按二级负荷供电；其他无特殊要求的为三级负荷。采用三路35KV的专线供电电源，35KV进线电源采用电缆经总体排管敷设，引至B2F的35KV用户主变电所。当三路电源线中的任一路停电时，其他二路能保证对整幢大楼所有负荷供电，当第二路电源停电时，第三路能对楼内消防设备及其他重要负荷供电。
本工程35KV用户变电所设在大楼的B2F层，主变电所内设有35KV高压柜、变压器和10KVA高压配电柜。主变电系统采用单母线分段，分列运行，不设联络开关，中压10KV设联络开关，中压电源切换纳入PLC切换系统，其中10KV副变电所分别设在B1F，B2F,6F,18F,30F,42F,54F,66F,89F,90F,各副变电所的供电范围如下：
B1F副变电所对应急用电供电，容量为250KVA+150KVA；
B2F副变电所对B3F~5F供电，容量为1600KVAx14台;
6层副变电所对6F~12F供电,容量为1250KVAx4台;
18层副变电所对13F~24F供电,容量为1250KVAx6台;
30层副变电所对25F~36F供电,容量为1250KVAx7台;
42层副变电所对37F~48F供电,容量为1250KVAx7台；
54层副变电所对49F~60F供电,容量为1250KVAx7台；
66层副变电所对61F~77F供电,容量为1250KVAx6台;
89层副变电所对78F~89F供电,容量为1250KVAx5台;
90层副变电所对90F~101F供电,容量为1250KVAx6台。
各副变电所内设有10KV高压柜、变压器及低压配电柜等，10KV系统采用单母线分列运行，中间设联络开关。0.4/0.23KV低压侧采用单母线分段加手动联络方式，主开关与联络开关采用电气联锁加机械联锁，平时分列运行。
应急电源：在地下一层设置4台自备应急柴油发电机组，4台柴油发电机组能并网运行，同时对特别重要的负荷供电，以保证本工程内所有消防设备，包括消防电梯、消防泵、喷淋泵、排烟风机、正压风机、防火卷帘门、应急照明、疏散指示灯、消防监控中心以及其他特别重要的负荷供电的可靠性。应急柴油发电机组应始终处于准备启动状态，当有一路35KV市电中断供电时，机组处于准备启动状态，当二路35KV电源中断供电或三路35KV电源供电中断时，机组处于启动运行状态，10KV侧主开关自动切换，机组能在30秒内能向消防负荷及特别重要负荷供电，机组电源与电力系统实施联络，但任何时候都不得与市网并列运行，市电恢复时，机组应自动退出工作，并延时停机，当10KV柴油发电机组投入运行后，非重要负荷自动切除。EPS电源作为应急照明无瞬间断电备用电源。
1.2 本工程电气部分主要设备明细表
NO．
楼层
设备名称
设备尺寸(W*D*H)
最大重量
数量
备注
1
B2F
10KV高压受电柜
900*2000*2200
600Kg／1台
2

2

10KV高压供电柜
900*2000*2200
600Kg／1台
23

3

10KV变压器
2200*1600*2400
4500Kg／1台
14

4

10KV高压母线盘
800*800*2200

5

低压柜
900*2000*2200
800Kg／1台
7

6

低压柜切换盘
900*2000*2200
800Kg／1台
7

7

柴油发电机(2500KVA)
综合
18000 Kg／1台
4

8

EPS装置
900*2000*2200
800Kg／1台
1

9

RS监视模块
900*2000*2200
800Kg／1台
2

10

GP监视模块
900*2000*2200
800Kg／1台
1

11
B1F
10KV高压受电柜
900*2000*2200
600Kg／1台
5

12

10KV变压器盘
2050*1350*2200
800Kg／1台
2

13

10KV变压器
800*1350*1500
4000Kg／1台
2

14

低压柜
900*2000*2200
800Kg／1台
2

15
6F
10KV高压受电柜
900*2000*2200
600Kg／1台
14

16

10KV变压器盘
2050*1350*2200
800Kg／1台
4

17

10KV变压器
800*1350*1500
4000Kg／1台
4

18

低压柜
900*2000*2200
800Kg／1台
38

19
18F
10KV高压受电柜
900*2000*2200
600Kg／1台
16

20

10KV变压器盘
2050*1350*2200
800Kg／1台
6

21

10KV变压器
800*1350*1500
4000Kg／1台
6

22

低压柜
900*2000*2200
800Kg／1台
44

23
30F
10KV高压受电柜
900*2000*2200
600Kg／1台
17

24

10KV变压器盘
2050*1350*2200
800Kg／1台
7

25

10KV变压器
800*1350*1500
4000Kg／1台
7

26

低压柜
900*2000*2200
800Kg／1台
38

27
42F
10KV高压受电柜
900*2000*2200
600Kg／1台
18

28

10KV变压器盘
2050*1350*2200
800Kg／1台
7

29

10KV变压器
800*1350*1500
4000Kg／1台
7

30

低压柜
900*2000*2200
800Kg／1台
44

31
54F
10KV高压受电柜
900*2000*2200
600Kg／1台
17

32

10KV变压器盘
2050*1350*2200
800Kg／1台
7

33

10KV变压器
800*1350*1500
4000Kg／1台
7

34

低压柜
900*2000*2200
800Kg／1台
44

35
66F
10KV高压受电柜
900*2000*2200
600Kg／1台
16

36

10KV变压器盘
2050*1350*2200
800Kg／1台
6

37

10KV变压器
800*1350*1500
4000Kg／1台
6

38

低压柜
900*2000*2200
800Kg／1台
38

39
89F
10KV高压受电柜
900*2000*2200
600Kg／1台
10

40

10KV变压器盘
2050*1350*2200
800Kg／1台
5

41

10KV变压器
800*1350*1500
4000Kg／1台
5

42

低压柜
900*2000*2200
800Kg／1台
31

43
90F
10KV高压受电柜
900*2000*2200
600Kg／1台
11

44

10KV变压器盘
2050*1350*2200
800Kg／1台
6

45

10KV变压器
800*1350*1500
4000Kg／1台
6

46

低压柜
900*2000*2200
800Kg／1台
37

1.3 工程特点
1.3.1 本工程属超大型综合金融大楼，大楼地上101层，高度492米，建筑面积巨大，但施工场地狭小；强电设备安装施工与土建、结构、装饰、空调、弱电等其他专业施工配合要求高，综合协调管理难度大；
1.3.2 本工程地处上海浦东繁华的商业中心陆家嘴，人流量和车流量大，对物流运输提出了较高要求；工程施工周期长，订货时间间隔长，要求设备到货时间准确；
1.3.3 本工程设备数量大、种类多，平面管理要求高，施工先后逻辑次序严格，必须按最高标准精心组织；
1.3.4 本工程设备、材料垂直运输工作量大，B1F、B2F、6F、18F、30F、42F、54F、66F、89F、90F各楼层均设置有变电所，变配电设备众多，另外，竖向安装的电缆、桥架、铜排等材料亦数量巨大，因此，必须精确管理，定时定点吊装；
1.3.5 本工程施工图深化设计工作量大,深化设计审批周期较长,且深化设计深度要求很高,需满足日方业主的要求；工程能否顺利开展,能否如期竣工,很大程度上决定于深化设计图纸能否按期提交并被业主批准。
1.4 工期、质量、安全目标
1.4.1 工期目标
合同工期37个月。
1.4.2 质量目标：
工程质量合格。

1.4.3 安全目标：
杜绝人身死亡事故，无重大机械设备事故，无重大火灾事故，争创无事故工程。
1.4.4 文明施工及环保
减少施工噪音和环境污染，保护场内公共设施，杜绝施工扰民现象。
1.5 施工关键
本工程质量要求高，工程量大，施工周期长，综合配合协调要求高，施工先后逻辑次序严格，设备、材料垂直运输工作量大，施工时必须抓住重点，特别注意以下几个方面：
1.5.1 对竖井内电缆敷设将编制专题方案，并提出有效的安全防范措施；
1.5.2 35KV、10KV高压系统、柴油发电机组是整个大楼的能源核心，对其安装、调试和送电,将编制专题施工方案；
1.5.3 本工程为超高层建筑，设备、材料垂直运输是工程顺利进行的关键点之一，对此将编制垂直运输计划。

第二章 施工组织
内容概要：阐述对本工程施工的组织及部署，项目管理班子的组织机构及职能分工及劳动力安排。
2.1 施工准备
合同签定后，立即着手从以下几个方面进行充分的施工准备，为工程的顺利开工及施工的顺利进行奠定坚实基础。
2.1.1 人员准备
进场施工之前，首先向总包提交项目经理部主要管理人员名单及履历表，经业总包确认后立即进驻施工现场组建项目管理部，开展项目施工的前期准备工作。
在施工之前，组织施工队伍入驻施工现场，特殊工种上岗证。
2.1.2 技术准备
在施工之前进行图纸会审，解决工程施工的技术问题。
在明确设计意图的前提下,对电气工程进行深化施工设计,报总包(和业主)批准。
编制专题施工方案和施工要领书。
对施工班组主要人员进行施工技术交底。
2.1.3 物资准备
进场后，立即着手工程物资准备工作，在施工总进度计划的基础上制定工程物资需求计划；及时发布物资采购招标文件,并对招标文件推荐的各物资供应商进行市场调研和确认，选择信誉好、质量优、服务佳的物资供应商并与其签定采购合同，并要求其按工程需要确定的时间准点到场，确保工程设备材料满足施工进度计划的要求。
2.1.4 施工机械准备
根据本工程实际需要编制工程所需的施工机械设备及计量检测器具，并在使用前进行安全检查，建立施工机械及计量器具台帐，健全定期检查制度。
主要施工机具设备需用计划如附录一所示，主要检验和试验设备需用计划如附录二所示。

2.1.5 现场准备
办公用房已由总包建成，统一进行分配，临时材料堆放场地及集装箱位置根据总包的安排进行布置。
2.2 施工组织机构
2.2.1 本项目的施工组织机构
根据本工程的特点，我们组织富有经验、曾参与过类似项目施工的管理人员组成“中国建筑工程总公司上海环球金融中心电气项目经理部”，项目部下设六部 ，分别是：综合管理部、工程技术部、深化设计部、物资供应部、质量安全部、商务经营部，全方位对工程进行科学管理。项目组织机构设置见附录三。
2.2.2 项目组织职能分工
2.2.2.1 工程技术部工作职责
1、 编制施工组织设计专题施工方案和施工要领书，处理现场技术问题。
2、 负责工程材料计划、日作业计划的编制工作。
3、 参与图纸会审，进行技术交底。
4、 按照管理要求对进入施工现场的各种机械设备进行控制，负责工程项目部现场机械设备的日常管理。
5、 负责竣工验收资料搜集、整理和编制工作及工程的档案资料管理。
2.2.2.2 质量安全部工作职责
1、执行项目部关于质量、安全、环境、消防安全保卫的管理制度。
2、负责施工质量的监督、检查、控制，确保质量目标的实现，确保质量体系在本项目有效运行。
3、负责本工程职业健康安全教育及安全防护工作，对施工过程、安全操作、设施围护及个人防护实施监督，努力防止设备及人员安全事故的发生。
4、负责现场的环境管理和消防安全保卫工作。
5、负责企业CI形象的管理执行工作。
6、及时做好统计报表，并向上级有关部门呈报。
2.2.2.3 物资供应部工作职责
1、负责材料的采购、检验、保管、发放工作。
2、负责业主供应设备、材料的验收、保管工作。
3、服从项目部的安排，科学安排调整材料采购计划，确保项目的资金有效利用。
4、负责材料比价、样品、合格供方资质审查等内容。
2.2.2.4 商务经营部工作职责
1、指导项目部管理人员学习工程合同文件，深刻领会合同条款的内涵。
2、负责监督合同条款在项目的履约实施，搞好计划统计工作，编报月度工程量呈报业主核对并确认。
3、负责项目部与上级部门、项目部与各级施工人员承包合同的签订及组织工作。
4、负责施工图预算以及工程竣工后的结算工作；
5、负责工程款的及时回收。
6、负责工程资金费用的计划、管理和调配方案，并及时呈报项目经审批，做到专款专用。
7、进行工程成本的预测、控制、分析和核算工作；按“标价分离”的原则，强化项目的成本管理，严格控制项目的非生产性开支。
8、严格财经纪律，正确处理国家、企业、项目和个人的利益关系。
9、及时、准确、全面地，做好统计报表，经审核后上报。
2.2.2.5 综合管理部工作职责
1、负责项目部的工程资料、工程文件等文档资料的收发、整理、归档工作。
2、负责项目部外文资料的翻译整理工作。
3、负责项目部的后勤保障工作。
2.2.2.6 深化设计部
1. 负责与总承包商、设计院等进行深化设计有关的协调、沟通。
2. 参加业主、总承包商组织的图纸会审及图纸深化设计，并组织项目的深化设计协调会。
3. 绘制深化设计图及配合总承包商进行施工配合图的绘制。
4. 负责深化设计图的送审及图纸深化的进度控制。
5. 负责对专业技术人员进行深化设计图纸的交底。
2.3 施工力量部署
根据本工程施工进展，我们将分批投入施工力量，各施工队骨干力量保持稳定，随工程需要实行动态管理。劳动力配备计划见附录四。
第三章 深化设计
3.1 电气深化设计概况
为保证电气工程满足业主的使用功能需要、符合设计意图，达到质量、工期目标，我们将投入经验丰富的设计技术人员，按照总包关于深化设计的管理办法进行深化设计工作，在整个工程施工期间将按要求提供下表中所列的各种深化设计图纸：

施工期间将提供的深化设计图纸列表
名 称
要求
深化施工图
以发包图为基础编制；完成后需经过总包、业主、的审核。
预留预埋图
根据施工图编制；必须在相应施工区域的结构施工前完成，并提交总包汇总出图。
综合管线布置图
提交桥架、管线布置图，由空调专业进行各专业的空间布置的综合协调。

3.2 电气深化设计流程
电气深化设计流程图见下图

电气深化设计流程图

XX院施工图

电气专业设计部绘制
1．施工图
2．预留预埋图
3．综合管线布置图
参考

不同意

总承包商专业工程师
审核

同意
业主主管工程师
审核
不同意

实施
同意
问题反馈

3.3 深化设计出图计划
根据工程总体施工进度计划，编制了主要电气工程深化设计图纸计划表见附录五。

第四章 施工技术方案
4.1 变配电工程
4.1.1 工程概况
本工程设计需要用电容量为25,000kW，两级变压（35kV/10kV，10kV/0.4kV）。上海市供电公司提供3路35KV高压线路接入B2F主变电室，通过3台35kV受电高压柜接至3台35kV/10kV变压器（容量3×12,500kVA），变压后由10kV配电柜分配形成4组（H1、H2-1、H2-2、H3）共22路（未含备用Spare）10kV出线接至位于B2F、B1F、6F、18F、30F、42F、66F、89F、90F的各副变电室（如SS06A、SS42B等），经过各副变电室的10kV/0.4kV变压器变压和低压柜分配后提供380/220V，50Hz市电给各低压用电设备。各副变电室均在低压侧设功率因数自动补偿装置。
大楼设置柴油发电机（安置在B2层发电机房）。4台2,500kVA发电机最大可发电总容量10,000kVA，并预留大楼及租户发电机位置。当3路市政供电有2路以上停电时，柴油发电机起动，并行运行发电。柴油发电机提供10kV电力供应，采用水冷却方式，冷却塔设在裙房4层顶。室外设2×55米3地下储油罐，发电机房室内设2×2米3油箱，通过管道连接，由油泵提供动力，向柴油发电机供油。
柴油发电机排烟经过消声器由钢制排气管排至裙房室外。
本大楼馈电干线均采用电缆，沿桥架敷设。B2F为大楼供电中心，桥架和电缆非常密集，B2F主变电室引出10kV高压电缆沿桥架经过EPS1、EPS3、EPS5、EPS7 4个垂直电井至6F、18F、30F、42F、54F、66F、89F、90F各副变电室。各副变电室的低压干线电缆也通过桥架送至楼层电井（EPS）内的各配电盘。
大楼供电设电力监视控制系统（PMS），对重要的开关进行远程控制，对部分开关的开合状态（ON/OFF）进行监视，提供对各供电区域的电压、电流和耗电功率进行测量。
大楼立面图见下图：
大楼立面图
图8

4.1.2 安装流程图

4.1.3 变压器安装
本工程因用电负荷非常大（设计25,000kW），电力变压器数量很多，具体见下表。
规格
数量
楼层
35kV/10kV
12500kVA
10kV/0.4kV
1600kVA
10kV/0.4kV
1250kVA
10kV/0.4kV
250kVA
10kV/0.4kV
150kVA
B2F
3
14

B1F

1
1
6F

4

18F

6

30F

6

42F

7

54F

7

66F

6

89F

5

90F

6

*注：各种规格的变压器在外型尺寸和重量上有所差异，在变压器安装前要与结构工程师仔细核对基础的尺寸和楼板加固是否符合要求。
变压器与变电室的高、低压配电柜安装同期进行。安装前，变电室内环境应具备条件，所有的内装饰施工已完成，室内洁净干燥。具体安装工艺流程图如下：

变压器的垂直吊运与同变电室的其他高、低压配电柜同期进行，吊装前对吊装方案进一步论证和优化。地下室变压器用汽车吊或扒杆吊从首层预留洞吊运，将根据变压器的大小与现场情况编制专题方案，在土建施工前应根据变压器的尺寸大小核对预留洞的大小。各副变电所设备搬运需由总包在6F、18F、30F、42F、54F、66F、89F、90F楼层的副变电所附近外墙提供吊装平台，平台最大承载4吨。
4.1.4 柴油发电机组安装
大楼设置柴油发电机（安装在B2层发电机房）。4台2,500kVA发电机最大可发电总容量10,000kVA，可预留1台机位（未来最大为12000千伏安）；另外，大楼的租用人可能自行再安装应急发电机（电力备份），预计容量为6500千伏安（4台1500千伏安，1台500千伏安），见下表。
分类
单台容量
数量
输出电压
冷却方式
本次是否安装
业主自购
本次安装
2500kVA
4
10kV
水冷
√
未来扩容
2000kVA
1
10kV
水冷
×
大楼租用人
可能自行安装
1500kVA
4

×
500kVA
1

×

发电机组与地下室的其它变配电设备安装同期进行。安装前，发电机房事内环境应具备条件，所有的内装饰施工已完成，室内洁净干燥。具体安装工艺流程图如下：

本工程采用2500KVA发电机，单体重量约18000kg。
发电机用汽车吊或扒杆吊从首层预留洞吊运，将根据发电机组的大小与现场情况编制专题方案，在土建施工前应根据变压器的尺寸大小核对预留洞的大小。发电机平移至设备基础后，采用四台15吨起道机提升至一定高度，安装弹簧减震器，就位固定。发电机平移路线沿途的楼板做加固处理。
4.1.5、配电柜安装
本工程设变电室17个，配电柜有35kV、10kV、380V三种等级，配电柜数量非常多。各变电室的配电柜统计见下表。

配电柜 配电 柜
数量 名

变电室
35kV
开
关
柜
35kV
计
量
柜
10kV
开
关
柜
10kV母
联
柜
10kV
计
量
柜
10kV
配
出
柜
10kV
接线端子盘
油机系统配电盘
中继端子盘
控制用直流操作柜
低压配电柜
低
压
补
偿
柜
低
压
切
换
柜
E
P
S
装
置
接地端子箱
电力监控模拟盘
电力监视遥控站
低
压
电
容
柜
B2F主变电室
3
2
3
2
2
10
2
2
1
1

SSB2A~B

2
2
2
22
2

2
28

2
1
2
1
1
28
SS06A~B

2
2
2
6
2

2
10
10
2
1
2
2
2

SS18A~B

2
2
2
8
2

2
12
12
2
1
2
2
2

SS30A~B

2
2
2
8
2

2
12
12
2
1
2
2
2

SS42A~B

2
2
2
10
2

2
14
16
2
1
2
2
2

SS54A~B

2
2
2
9
2

2
14
14
2
1
2
2
2

SS66A~B

2
2
2
7
2

2
10
10
2
1
2
2
2

SS89B

1
1
1
6
1

1
10
10
1
1
1
1
1

SS90A

1
1
1
7
1

1
12
12
1
1
1
1
1

*

配电柜统计表

安装前，变电室内环境应具备条件，所有的内装饰施工已完成，室内洁净安全。具体安装工艺流程图如下：

配电柜的吊装、水平转运任务量很大，在实施前要进行合理的计划。配电柜的垂直运输采用塔吊，水平转运采用液压手推车。配电柜安装在整体槽钢基础上，安装前要进行整体槽钢焊接制作、防腐及安装调整。配电柜安装所用连接螺栓均为镀锌螺栓。
4.1.6、电缆敷设
本工程共使用三种电压等级的电压（35KV、10KV、750V）的电缆。35KV电缆用于地下二层35KV变压器进线电缆，电缆型号为低烟无卤阻燃电缆WDZA-YJY-240*3C；10KV电缆采用低烟无卤阻燃电缆。750V电缆为低烟无卤阻燃型，用于配电房之间联络电缆及配电箱的低压干线电缆。
电缆敷设工艺流程图如下：

1 电缆进场检查验收
电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。并现场抽样检测绝缘层厚度和圆形线芯的直径。
2 电缆敷设准备
1)技术准备。认真研究电气施工图，掌握电缆的分布情况，对每根电缆进行编号，并标明电缆的起始位置、回路号、规格型号等。主楼副变电室高压进线电源电缆编号如下表所示。
主楼副变电室高压进线电源电缆列表
序
号
电缆
编号
电压　　等级
规格型号
起始　　位置
终止位置
垂直段长度（m）
垂直段重量（t）
备注
1
暂未定
10KV
WDZN-YJY240-3C
H3
SS06B-B1
38.4
0.39

2
暂未定
10KV
WDZN-YJY240-3C
H2-1
SS06A-A1
38.4
0.39

3
暂未定
10KV
WDZN-YJY300-3C
H3
SS18B-B1
89.3
0.9

4
暂未定
10KV
WDZN-YJY300-3C
H2-1
SS18A-A1
89.3
0.93

5
暂未定
10KV
WDZN-YJY400-3C
H3
SS30B-B1
141.9
2.22

6
暂未定
10KV
WDZN-YJY400-3C
H2-1
SS30A-A1
141.9
2.22

7
暂未定
10KV
WDZN-YJY400-3C
H2-2
SS42B-B1
192.6
3.01

8
暂未定
10KV
WDZN-YJY400-3C
H1
SS42A-A1
192.6
3.01

9
暂未定
10KV
WDZN-YJY400-3C
H2-2
SS54B-B1
245.4
3.83

10
暂未定
10KV
WDZN-YJY400-3C
H1
SS54A-A1
245.4
3.83

11
暂未定
10KV
WDZN-YJY300-3C
H2-2
SS66B-B1
296.1
3.09

12
暂未定
10KV
WDZN-YJY300-3C
H1
SS66A-A1
296.1
3.09

13
暂未定
10KV
WDZN-YJY400-3C
H3
SS89B-B1
400.7
6.26

14
暂未定
10KV
WDZN-YJY400-3C
H1
SS90A-A1
404.9
6.32

在电缆密集的地方，绘制电缆的剖面分布图，显示电缆在桥架中的位置；结合电缆剖面分布图，选择最佳的电缆敷设顺序，尽量避免电缆交叉的情况。
2)人员、机具准备。敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具，如电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。
3)现场准备。检查桥架安装是否完成及其支架的承重情况，并清理桥架内的杂物。清理电缆敷设沿途的障碍，为放电缆创造很好的外部条件。
3 电缆敷设
1)本楼的电缆数量庞大，均沿桥架敷设。除高层高压电缆外，其余电缆长度较短，敷设难度小，采用人力敷设。放电缆时，放置电缆滑轮，防止损伤电缆。
2)由于本工程为超高层建筑物，因此，主楼竖井内敷设的电缆是本工程电缆敷设工程的重点，也是本电气工程的重点，采用卷扬机向上牵引电缆的敷设方法，将根据现场情况和电缆特性编制高压干线专题施工方案。位于B6F、18F、30F、42F、66F、89F、90F的副变电室内变压器电源来自B2F的35KV变电室，电缆呈放射状分布，其电缆分布见下图。
主楼竖井内敷设的电缆分布图

4.1.7送电和调试
送电和调试共分两个阶段进行，先进行送电和调试前的准备和组织，再进行正式的送电与调试。本工程调试共分为高压变电系统调试（35KV与10KV）与低压动力、照明系统调试。调试的顺序为先进行高压变电系统调试，后进行低压动力、照明系统调试，具体施工方法将编制送电和调试专题方案作出详细阐述。
4.2 动力、照明工程
本工程动力、照明包括电线管敷设、桥架安装、配电箱安装、电缆敷设、管内穿线、照明器具安装等分项工程，如下表：
动力、照明分项工程内容列表
名　称
内　　　　　容
电线管敷设
本工程电线管主要用于普通照明、应急照明、航空照明、室外照明、插座、动力支路的电源管。普通照明地下室部分全使用镀锌钢管，地上部分采用镀锌钢管及电线管，吊顶内、地板内或墙上敷设；应急照明地下室部分全使用镀锌钢管，地上部分采用镀锌钢管及电线管，吊顶内或墙上敷设；航空照明采用镀锌钢管或电线管，明敷设；室外照明采用PVC管暗敷设，在地板下敷设或在土壤中埋设；地下室插座电源管全部采用镀锌钢管暗敷设或明敷设，地上部分插座电源管电线管，暗敷设或明敷设，室外的插座电源管采用镀锌钢管或PVC管；动力支路电源管采用使用镀锌钢管，在吊顶内、地板内或明敷设，地上部分吊顶内预留电源管，采用电线管。
桥架
安装
　　本工程35KV、10KV、750V的电缆均采用沿桥架敷设，桥架规格品种多。在电气井、变配电室等处使用梯架，其余地方采用封闭式桥架，低压电缆桥架用隔板分隔成两部分。ELV系统的桥架和PA/VA系统的桥架应平行敷设，当它们与L/V系统的桥架分两层敷设时，L/V系统的桥架应放在上层。桥架穿越防火墙时应进行防火封堵，防火堵料能阻燃3小时。
配电箱安装
本工程的配电箱由位于地下二层、地下一层、6层、18层、30层、42层、54层、66层、89层、90层的副变电室引来400/230V电源，共分为照明配电箱、动力配电箱、分支箱、端子箱等几种类型。配电箱主要集中在配电房、强电井、设备房。配电箱分为挂壁明装、落地明装等安装方式。
电缆
敷设
动力照明系统电缆指10KV副变电室低压配电柜与动力及照明配电箱之间的所有电缆，电缆沿桥架敷设。
管内
穿线
本工程电线主要用于普通照明、应急照明、航空照明、室外照明、插座、动力支路的电源线。普通照明、插座电源线使用WDZC-BY导线，应急照明使用WDZN-BY导线，航空照明线采用WDZC-YJN线及RVVP屏蔽线，室外照明电源线采用WDZN-YJY导线。动力支路采用WDZC-YJY、WDZN-YJY、WDZC-BY等电线。
照明器具安装
本工程照明包括普通照明、应急照明、航空照明、室外照明四部分。地下室部分主要采用荧光灯照明，荧光灯沿50*40的线槽安装；主楼办公区采用嵌入式荧光灯，部分需与风口、喷淋头协调安装，走道部分采用各种类型的筒灯，灯具在吊顶上嵌入式安装；在空调机房、电气变电室安装荧光灯，荧光灯沿50*40的线槽敷设；在车道、走廊、电梯门厅等处设应急指示灯；在电气井内全部设应急照明灯，沿墙壁安装；1、2层走廊、会议厅、ELV厅及91、92层部分地方采用调光的筒灯、荧光灯、发光二极管。
本工程1层卫星监控室、52层、90层避难所设置地插座，其余场所采用墙上安装插座。
本楼设10个中光度的航空障碍灯，分别设置在42层、66层、89层；设2个高光度的航空障碍灯，分别设置顶层。
大楼泛光照明采用调光系统，设多种形式投光灯。
将对各分项工程的施工方法和技术要求编制施工要领书。

动力照明工程的安装流程图见下图所示。

4.3 防雷与接地工程
本工程属于二类防雷建筑，按二类防雷设计实施防雷保护采用联合接地方式，接地电阻不大于1Ω．利用建筑物桩基钢筋作为接地体，钢结构柱或混凝土柱主筋作为接地引下线，各层建筑物外圈、核心筒内圈均利用钢梁或混凝土梁主筋连接形成等电位均压环，各连接点均采用熔焊接。各电气井（EPS）、电梯井、管道井（PS）、变电室、弱电机房、空调机房、设备机房等均按图纸设计要求预留接地端子板。与重要电气设备相连的配电盘内安装电涌保护装置（SPD），保护重要的系统如供电系统免受雷电高电压的影响。裙房顶部由其他专业材料作为避雷带，塔楼顶部设2根早期放射型避雷针。所有安装在大楼的电气设备金属外壳、栏杆、门窗必须进行等电位接地。其他专业需接地处，本专业依据施工图纸设计要求预留预埋接地端子板，以便于其他专业施工。
将对防雷接地工程施工方法与技术要求编制施工要领书。
防雷与接地工程的流程图见下图。

各专题施工方案和施工要领书编制计划见附录六。
