地铁暗挖隧道注浆施工技术规程样本.doc

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

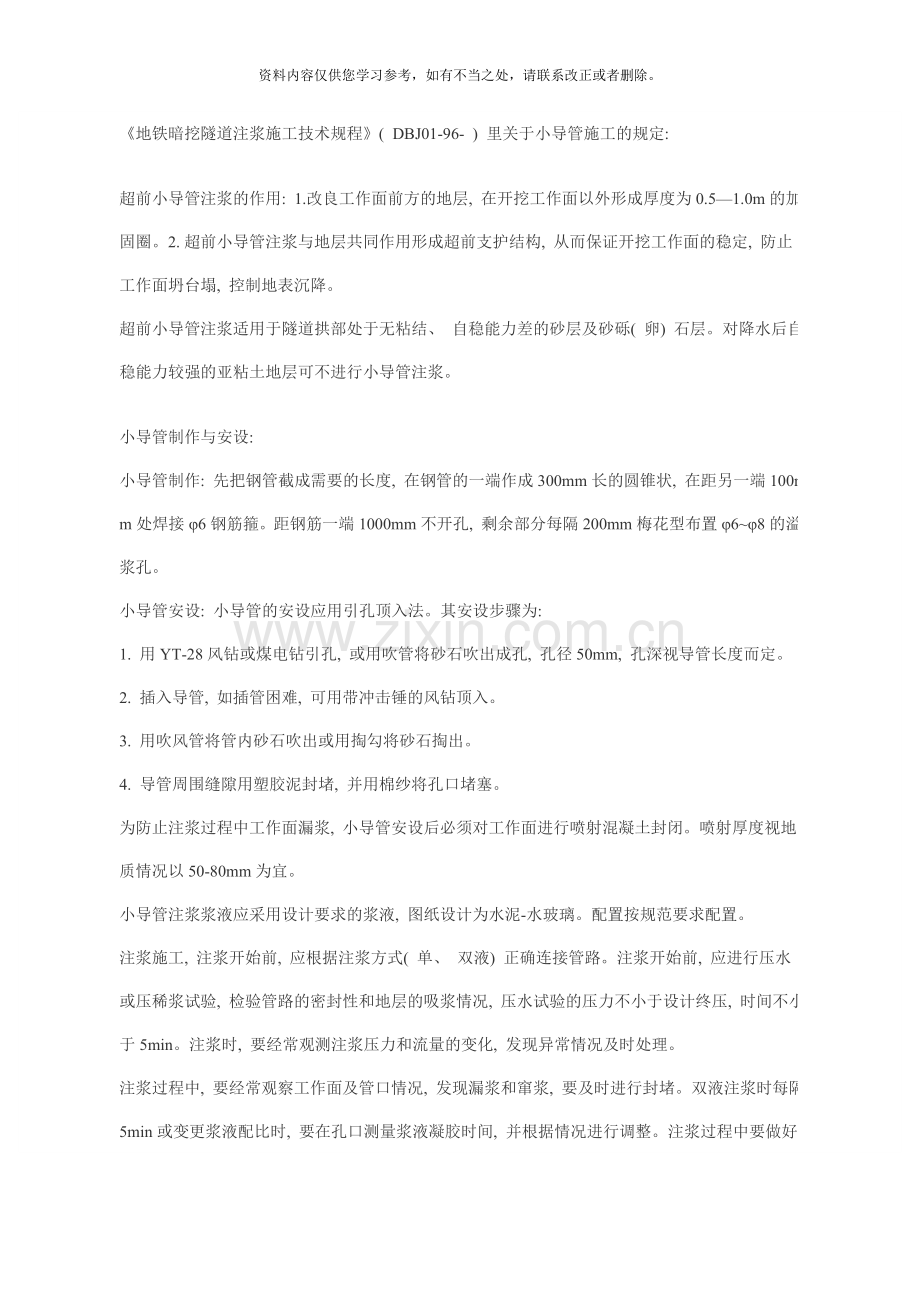

《地铁暗挖隧道注浆施工技术规程》( DBJ01-96- ) 里关于小导管施工的规定:
超前小导管注浆的作用: 1.改良工作面前方的地层, 在开挖工作面以外形成厚度为0.5—1.0m的加固圈。2. 超前小导管注浆与地层共同作用形成超前支护结构, 从而保证开挖工作面的稳定, 防止工作面坍台塌, 控制地表沉降。
超前小导管注浆适用于隧道拱部处于无粘结、 自稳能力差的砂层及砂砾( 卵) 石层。对降水后自稳能力较强的亚粘土地层可不进行小导管注浆。
小导管制作与安设:
小导管制作: 先把钢管截成需要的长度, 在钢管的一端作成300mm长的圆锥状, 在距另一端100mm处焊接φ6钢筋箍。距钢筋一端1000mm不开孔, 剩余部分每隔200mm梅花型布置φ6~φ8的溢浆孔。
小导管安设: 小导管的安设应用引孔顶入法。其安设步骤为:
1. 用YT-28风钻或煤电钻引孔, 或用吹管将砂石吹出成孔, 孔径50mm, 孔深视导管长度而定。
2. 插入导管, 如插管困难, 可用带冲击锤的风钻顶入。
3. 用吹风管将管内砂石吹出或用掏勾将砂石掏出。
4. 导管周围缝隙用塑胶泥封堵, 并用棉纱将孔口堵塞。
为防止注浆过程中工作面漏浆, 小导管安设后必须对工作面进行喷射混凝土封闭。喷射厚度视地质情况以50-80mm为宜。
小导管注浆浆液应采用设计要求的浆液, 图纸设计为水泥-水玻璃。配置按规范要求配置。
注浆施工, 注浆开始前, 应根据注浆方式( 单、 双液) 正确连接管路。注浆开始前, 应进行压水或压稀浆试验, 检验管路的密封性和地层的吸浆情况, 压水试验的压力不小于设计终压, 时间不小于5min。注浆时, 要经常观测注浆压力和流量的变化, 发现异常情况及时处理。
注浆过程中, 要经常观察工作面及管口情况, 发现漏浆和窜浆, 要及时进行封堵。双液注浆时每隔5min或变更浆液配比时, 要在孔口测量浆液凝胶时间, 并根据情况进行调整。注浆过程中要做好注浆记录, 每隔5min详细记录压力、 流量、 凝胶时间等, 并记录注浆过程中的情况。为防止串浆情况的发生, 注浆时应采取隔孔注浆的顺序进行。
注浆效果的检查: 注浆结束前, 必须对注浆效果进行检查, 确认已达到注浆结束标准, 方可结束注浆。否则必须进行补孔注浆。检查效果的主要方法为分析法和直观检查法。
分析法: 对注浆记录进行统计分析, 检查每孔压力流量是否达到注浆结束标准, 有无漏浆, 串浆情况, 从而发算浆液扩散范围; 检查本循环所有注浆孔是否都按规定进行了注浆, 有无漏注或无法注浆的情况, 判断注浆效果。
直观检查法: 在开挖过程中观察浆液扩散情况, 地层是否到达了有效的固结, 有无漏水和流砂现象, 完善和修改下次循环注浆参数。
小导管注浆结束标准为: 1.单根注浆结束标准: 注浆过程中, 压力逐渐上升, 流量逐渐减少, 当压力达到注浆压力, 注浆量达到设计注浆量的80%以上, 可结束该孔注浆; 注浆压力未达到设计终压, 注浆量已达到设计注浆量, 并无漏浆现象, 亦可结束该孔注浆。2.本循环注浆结束标准: 所有注浆孔均达到注浆结束标准, 无漏注现象, 即可结束本循环注浆。
超前小导管的注浆参数: 1.注浆终压: 0.5Mpa 2.注浆扩散半径: 0.25m  3.注浆速度≤30L/min
5. 浆液注入量: 按公式Q=πR2Lnαβ计算。 R: 浆液扩散半径( m ) L; 导管长度
n: 地层孔隙率 α: 地层填充系数  β: 浆液消耗系数, 一般取1.1~1.2
