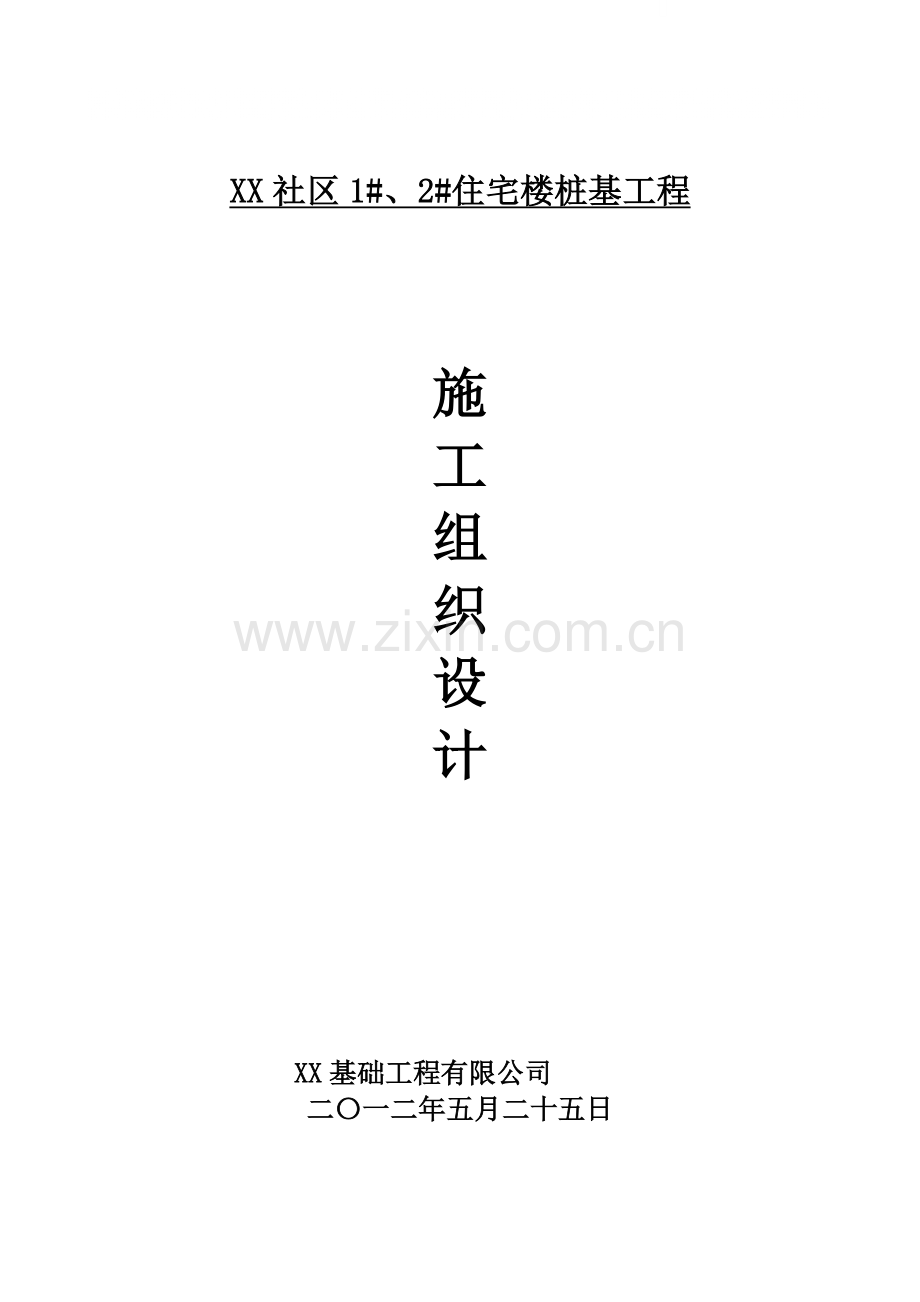

[河南]某社区住宅楼长螺旋钻孔桩基础施工方案.doc

资源描述

<p>XX社区1#、2#住宅楼桩基工程施                                                 工组织设计 XX基础工程有限公司二〇一二年五月二十五日目   录一、编制依据二、工程概况三、施工准备四、施工组织程序五、机械设备进场计划六、劳动力配备计划七、施工工艺及主要施工技术方法八、确保工程质量的技术组织措施九、确保工期的技术组织措施十、确保安全施工的技术组织措施十一、确保文明及环保施工的组织措施十二、确保报价完成工程建设的技术和管理措施十三、雨季施工措施十四、防噪措施十五、施工中常遇问题的预防及处理措施十六、质量、文明施工、工期安全保证体系十七、附表一：拟投入本标段的主要施工设备表附表二：拟配备本项目的试验和检测仪器设备表附表三：劳动力计划表附表四：施工进度计划表一、编制依据    根据本工程的具体特点，按照施工图和有关规范、规程及文件编制而成，具体如下：    1．设计图纸及招标文件； 2.《建筑桩基技术规范》（JGJ94-94） 3.《建筑地基处理技术规范》（JGJ79-2002） 4.《混凝土结构工程施工质量验收规范》（GB50204-2002） 5.《建筑地基基础工程质量验收规范》（GB50202-2002） 6.《预制混凝土构件质量检验评定标准》（GBJ321-90） 7.《建筑工程施工质量验收统一标准》（GB50300-2001）二、工程概况    （一）简述本工程位于XX市XX县XX，交通便利，现场三通一平，施工用水、用电，周边管网、道路均已具备开工条件。 1、工程名称：XX社区1#、2#住宅楼桩基工程 2、建设单位： XX市XX置业有限公司 3、设计单位：XX建筑设计有限公司 4、施工单位：XX基础工程有限公司（二）设计要求：地基采用CFG桩（素混凝土桩）复合地基， 1#楼有效桩长12.4米，桩径400mm，根数是767根，桩间距1300mm;2#楼有效桩长11.0米，桩径400mm，根数是316根，桩间距1300mm。1#、2#楼总根数是1083根，桩体混凝土强度等级为C20。（二）设计要求：本工程由地基采用水泥粉煤灰碎石桩（CFG桩），桩径400mm ，采用长螺旋钻孔成孔工艺。三、施工准备    1．踏勘施工场地，了解有关施工条件，包括场地三通一平及周围建筑等情况；    2．根据现场实际情况，绘制施工现场平面布置图；    3．认真研究设计施工图纸，了解设计意图，取得有关放线坐标及高程坐标。    4．熟悉工程地质勘察报告，弄清场地地质条件。    5．根据设计要求、工期要求及CFG桩的具体特点，配备施工人员，选择施工机械、设备、机具。    6．备齐备全各种现场施工记录表、办公基本用品、测试仪器等。 7．建立、健全有关生产管理体系，质量保证体系，安全保证体系。四、施工组织程序        签定合同场地三通一平平搭设临时设施图纸会审测量放线设备人员进场设备安装调试编制砼需用量计划砼进场砼试块制作、养护工程施工工程竣工交工验收提交竣工报告五、机械设备进场计划根据该工程的地质情况和设计、施工及工期要求，拟选用YTZ26长螺旋钻孔机进行成孔，然后用HBT40A混凝土输送泵进行压灌砼，主要配套设备、机具如下表：拟投入本标段的主要施工设备表序号设备名称型号规格数量国别产地制造年份额定功率（KW）用于施工部位备注 1 长螺旋钻机 YTZ26 2 2010年 110kw 钻孔 2 砼输送泵 HBT40A 2 2010年 56 kw 灌注 3 电焊机 BX1-400A 2 2011年 15kw 电焊 4 水准仪 DS 1 2009年测地面高程 5 全站仪 602 1 2009年定   位 6 经纬仪 02 1 2009年精度测量 7 钢尺 50m 1 2009年高程定位 8 推土机 YT950 1 2009年 132kw 平整场地拟配备本项目的试验和检测仪器设备表序号设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注 1 静载试验五零三一 1 2009年判定某种动载检验 2 低应变 ZX7M-RSM-PRT(W) 1 2010年监测单桩完整性六、劳动力配备计划对本桩基工程施工，成立桩基工程项目经理部。选调最优秀的技术及管理骨干进行工程技术管理及质量控制工作，派有丰富施工经验和工作能力较强的人员参加工程施工。 1．劳动力计划序号工种人数工作内容备注 1 钻  工 2 操作机械成孔桩径、深度符合要求 2 操作员 2 操作砼输送泵按要求输送砼 3 电  工 1 电器安装、维修及拆除注意用电安全 4 机修工 1 机械设备修理、保养提前检查，备足配件 5 质检员 1 施工质量检查、控制按质量检验评定标准执行 6 施工员 1 施工现场控制对施工质量负责 7 测量员 1 施工测量控制对测量误差负责 8 安全员 1 安全检查制定严格的安全措施 9 材料员 1 材料供应及时、达标 10 资料员 1 施工技术资料及时、符合实际 11 后勤人员 1 食、宿及后勤保障充分、及时 12 管理人员 1 行政、技术统一合计 14 2．项目管理机构组成表职务姓名职称执业或职业资格证明备注证书名称级别证号专业项目经理工程师二级建造师二级工业与民用建筑技术负责人高级工程师高级工程师岩土施工员施工员助理工程师房建资料员资料员助理工程师房建测量员测量员助理工程师房建质检员质检员工程师房建安全员安全员工程师房建材料员材料员助理工程师建筑预算员预算员助理工程师建筑七、施工工艺及主要施工技术方法    （一）施工方案本工程拟选用长螺旋钻孔机钻孔至设计深度后，在钻杆暂不提升的情况下，将砼通过高压泵及泵管从钻杆顶部向钻头进行压灌，按计量控制钻杆提升速度，边压灌砼边上提钻杆，直到砼达到设计桩顶标高，（包括超灌长度）为止。该工艺无泥浆、无噪声、无振动，对环境不产生污染，且施工速度很快，较其他机械钻孔或沉管有着极大的优越性。保证桩径和密实度施工技术措施可行、完善。（二）施工工艺流程图测量放线试运行检修设备安装设备钻机就位根据地层情况，选择钻速调整垂直度开孔钻进钻至设计标高商品砼上提压灌砼移位至下一个孔资料搜集整理（三）主要施工技术方法    1．施工部署：    （1）熟悉图纸等有关技术资料、疑问之点及时向设计院、业主和监理单位提出修改意见。    （2）通过图纸会审，掌握主要技术要求。    （3）召开技术交底会。    （4）充分研究图纸中各轴线和桩位的相对位置关系，制定放线方案和措施，为具体放线时做好充分准备。    （5）在监理的监督下，及时进行砼试块的取样、送样和复验工作。其取样标准如下：    当天桩基施工完毕，每天取样试块留置一组。    2．主要施工技术方法    （1）测量放线    根据业主提供的控制点，结合施工图给定的尺寸进行放样。    ①测定各轴线控制点：依据主控制点，用全站仪坐标法进行测定。    ②埋设半永久性控制点：依据有关规定，将控制点引至相对稳定的位置，施工中加以保护，直至竣工验收。    ③测定桩位点：按照复验合格后的各轴线控制点进行桩位放样，具体放样时采用双控法，保证桩位定位误差≤10mm。    ④桩位放完后，及时报监理复核，绘制测量放线单，交监理签证。    （2）钻孔 ①测定场地标高，确定桩机入土深度和压灌有效长度。为保证成桩长度，在施工中，根据地面变化情况，随时调整钻进深度及压灌深度与停灌面标高，以保证有效桩长达到设计要求。 ②钻机就位前，再次校对桩位的准确性，复核无误后，钻机就位，就位误差≤10mm，对中调平保证垂直度偏差≤1%。    ③钻机钻进：    a、用电动机带动钻杆转动，使钻头螺旋叶片旋转切削土体，土块随螺旋叶片上升，经排土器排出。开始钻进时，应采用高转速低进入的工艺，使输土方便，且钻进阻力小，效率高。在钻进中应尽量避免钻杆晃动，以免扩大孔径，造成浪费。 b、钻进过程中，当遇到卡钻、钻机摇晃、偏斜或发生异常声响时，应立即停钻，查明原因，采取相应措施后方可继续作业。 C、深度达到设计要求后,先自检，再报监理复检，合格后方可压灌砼。   （3）混凝土：本工程结合实际情况，采用商品混凝土施工。（4）压灌砼： a、钻机钻至设计深度后，停止钻进，将砼输送软管两端分别与钻杆顶部及砼输送泵连接，将砼由输送泵以一定的压力经输送软管、长螺旋钻杆内腔向孔底压灌。施工第一根桩时，应先搅两斗与砼同比例的水泥砂浆进行输送（防止因砼输送管道干燥，造成砼堵管），然后再输送砼。 b、提升钻杆：钻至设计标高后，应先泵入混凝土并停顿10～20s，在缓慢提升钻杆；提钻速度应根据土质情况确定，且应于混凝土泵送量相匹配，保证管内有一定高度的混凝土。严禁过速提钻，以防出现断桩和缩颈，过砂层时尤其要注意。 c、为保证桩头质量，在设计桩顶标高以上，多灌500mm。 d、按规范要求，进行试块的取样、养护及送检。   （5）成桩；重复上述步骤，继续下一根桩的施工。八、确保工程质量的技术组织措施（一）工程质量目标合格率</p>
