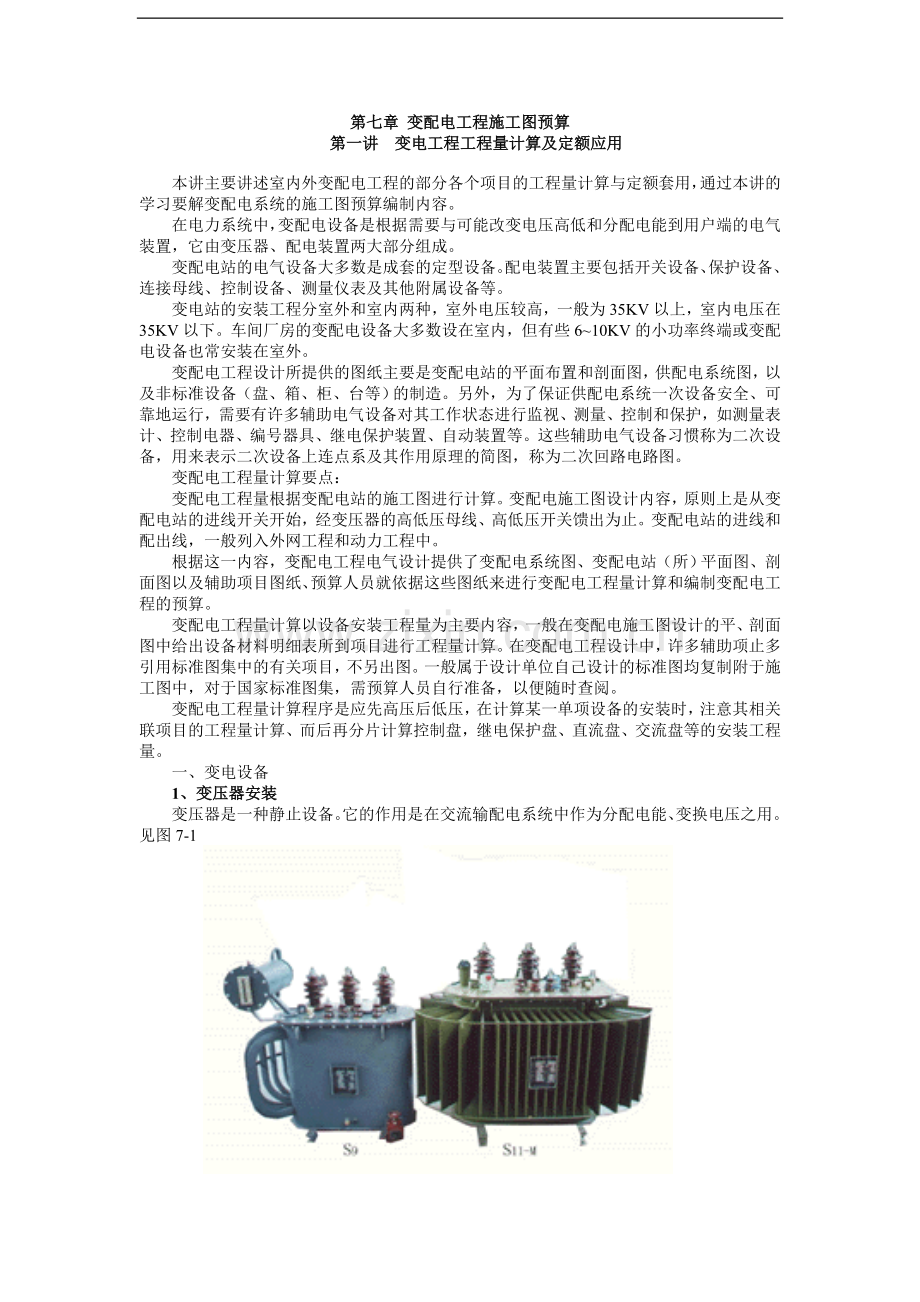

第七章 变配电工程施工图预算第一讲 变电工程工程量计算及定额应用本讲主要讲述室内外变配电工程的部分各个项目的工程量计算与定额套用，通过本讲的学习要解变配电系统的施工图预算编制内容。在电力系统中，变配电设备是根据需要与可能改变电压高低和分配电能到用户端的电气装置，它由变压器、配电装置两大部分组成。变配电站的电气设备大多数是成套的定型设备。配电装置主要包括开关设备、保护设备、连接母线、控制设备、测量仪表及其他附属设备等。变电站的安装工程分室外和室内两种，室外电压较高，一般为35KV以上，室内电压在35KV以下。车间厂房的变配电设备大多数设在室内，但有些610KV的小功率终端或变配电设备也常安装在室外。变配电工程设计所提供的图纸主要是变配电站的平面布置和剖面图，供配电系统图，以及非标准设备（盘、箱、柜、台等）的制造。另外，为了保证供配电系统一次设备安全、可靠地运行，需要有许多辅助电气设备对其工作状态进行监视、测量、控制和保护，如测量表计、控制电器、编号器具、继电保护装置、自动装置等。这些辅助电气设备习惯称为二次设备，用来表示二次设备上连点系及其作用原理的简图，称为二次回路电路图。变配电工程量计算要点：变配电工程量根据变配电站的施工图进行计算。变配电施工图设计内容，原则上是从变配电站的进线开关开始，经变压器的高低压母线、高低压开关馈出为止。变配电站的进线和配出线，一般列入外网工程和动力工程中。根据这一内容，变配电工程电气设计提供了变配电系统图、变配电站（所）平面图、剖面图以及辅助项目图纸、预算人员就依据这些图纸来进行变配电工程量计算和编制变配电工程的预算。变配电工程量计算以设备安装工程量为主要内容，一般在变配电施工图设计的平、剖面图中给出设备材料明细表所到项目进行工程量计算。在变配电工程设计中，许多辅助项止多引用标准图集中的有关项目，不另出图。一般属于设计单位自己设计的标准图均复制附于施工图中，对于国家标准图集，需预算人员自行准备，以便随时查阅。变配电工程量计算程序是应先高压后低压，在计算某一单项设备的安装时，注意其相关联项目的工程量计算、而后再分片计算控制盘，继电保护盘、直流盘、交流盘等的安装工程量。一、变电设备1、变压器安装变压器是一种静止设备。它的作用是在交流输配电系统中作为分配电能、变换电压之用。见图7-1图7-1 变压器（1）工作内容：变压器安装工程内容包括开箱、检查、本体就位、器身检查、套管、油枕及散热器清洗，油柱试验，风扇油泵电机解体检查接线，附件安装，垫铁止轮器制作、安装，补充注油及安装后整体密封试验，接地，补漆，配合电气试验。器身检查一般是4000KVA以下按吊芯方法，4000KVA以上为吊钟罩方法，对于容量在1000KVA以下的变压器，在运输过程中无异常情况可不进行器身检查。本体及附件安装包括变压器本体及油箱、气体继电器、切换装置以及散热器等附件的安装。通常变压器是通过滤油机注油。不同型号的变压器油不能混合使用，混合使用会导致凝固室外高，需降级使用，采用真空注油，可以有效地驱除器身及油中气泡，提高绝缘水平。为了避免雨水渗入变压器造成变压器绝缘破坏，变压器安装后必须进行整体密封检查，规定油浸变压器油箱能承受0.5大气压力。（2）定额套用：定额按油浸式变压器和干式变压器两大类型，并按变压器额定容量等级划分项目。油浸式变压器安装套用的定额同样适用于自耦式变压器、带负荷调压变压器的安装。电炉变压器按同容量电力变压器定额乘以系数2.0，整流变压器执行同容量电力变压器定额乘以系数1.6。干式变压器安装如果带有保护外罩时，人工、机械乘以系数1.2。（3）工程量计算：变压器安装根据系统图按型号、规格的不同分别统计变压器台数。计量单位为“台”。变压器均按其型号、规格不同计算其台数，但不包括下列内容：1）变压器铁梯用母线铁构件的制作安装；2）瓦斯断电的解体检查及试验。该项工作已计入变压器调整试验定额内；3）端子箱的制作安装；4）二次喷漆。2、变压器干燥变压器是否需要干燥后投入运行，实质上是判断变压器潮湿程度问题，较严重的潮湿将影响到变压器安全运行。10KV以下变压器干燥工作，是变压器安装工程中由于产品出厂到投入运行间隔较长时间或其他原因造成受潮程度超过规范规定而需进行干燥的工作。（1）工作内容：准备、干燥及维护、检查、记录整理、清扫、收尾及注油。（2）定额套用与工程量计算：变压器的干燥与变压器安装定额相对应，按电压等级来套，计量单位为“台”。根据技术规范要求，变压器绝缘受潮需要干燥时，按电压等级及容量，以“台”为计量单位。变压器干燥是按涡流干燥法考虑的，2000KVA以下的不采用抽真空，2000KVA以上的采用抽真空，不论干燥时间长短，其人工工日及耗电量均不作调整。凡充氮运输的变压器不考虑干燥。另需要搭拆干燥棚时按实计算。整流变压器、消弧线圈、并联电抗器的干燥，执行同容量变压器干燥定额，电炉变压器执行同容量变压器干燥定额乘以系数2.0。3、变压器油过滤通常容量在2000KVA以上的油浸式变压器，散热器内的变压器油多分为分别装箱运输，从而在现场组装后，需将变压器油进行过滤，达到规范规定要求后再进行注入变压器内。但较小容量（1000KVA以下）的变压器，通常为整体运输、安装，油过滤工作只有在绝缘性能达不到技术规范要求时进行。（1）工作内容：过滤前的准备及过滤后的清理，油过滤，取油样，配合试验。（2）定额套用与工程量计算：变压器油过滤的预算定额的计量单位为“T”，即根据制作厂家提控的油量按下式计算：油述滤数量（t）=设备油重（t）（1+损耗率）其中，损耗率为1.87。变压器油过滤按设备带来考虑，但在施工中变压器油的过滤损耗及操作损耗已包括在定额中。变压器油过滤不考虑过滤次数，直到过滤合格为止。二、配电装置1、断路器安装断路器是高压开关设备，具有良好的灭弧性能，可以在带负荷下接通和断开高压电路，一般作为变电站电力设备和电力线路的控制和保护用。油断路器和真空断路器最常用。油断路器又分为多油型和少油型两大类。图7-2为真空断路器图7-2 真空断路器（1）工作内容：开箱、解体检查、组合、安装及调整、传动装置安装调整、动作检查、消弧室干燥、注油、接地。（2）定额套用与工程量计算：断路器安装定额，根据断路器的种类与电流的大小分项。工程量根据系统图来统计，真空断路器安装、SF6断路器、大型空气断路器、油断路器（不分多油和少油）按额定电流大小以“台”计量。对于油断路器的绝缘油的过滤，可按制造厂家规定的充油量计算，其工程量计算与定额套用与变压器油过滤相同。断路器安装仅指单独安装，在高压开关柜内已安装成套的断路器不能重复计算。2、隔离开关、负荷开关安装 隔离开关主要用来隔离高压电源，以保证其他电气设备的安全检修，但不能带负荷操作。负荷开关用来切断一般负荷电流、变压器空载电流，它虽可以带负荷操作，但不能切断很大的短路电流，只能和高压溶断器联合使用，作保护开关之用。（1）工作内容：开箱、检查、安装固定，调整，拉杆配制和安装，操动机构联锁装置和信号装置接头检查，安装，接地。（2）定额套用与工程量计算：隔离开关、负荷开关安装的预算定额分为户外与户内两种，根据开关的额定电流分项，定额的计量单位为“组”。工程量应根据系统图或平面图统计，通常其数量与变压器数量相同，并且以“组”为计量单位，每组按三相计算。另外，定额已包括操作机构的安装，不再另套相应定额。操作机构联锁装置和信号装置接头检查也包括在定额里，但定额不包括该项设备费，应另行计算。二段式传动的隔离开关安装，除按定额套用相应定额以外，还应再套“二段式传动另加”定额；带一接地开关时，还应再套“带一接地开关另加”定额。定额是按开关单独安装编制的，在高压开关柜内已装配成套的隔离开关、负荷开关不再重复计算。3、互感器安装 电流互感器 电压互感器互感器是一种特种变压器，专供测量仪表和继电保护使用，按用途不同分为电压互感器和电流互感器。电压互感器是在交流电路中作电压、电能测试及供继电保护信号和其他控制设备电源之用的变压设备；电流互感器是一种在交流电路中作测量电流、电能及继电保护的变换电流的电气设备。（1）工作内容：开箱、检查、打眼、安装固定、接地。（2）定额套用与工程量计算：电压互感器安装不区分三相和单相、油浸式或浇注式、安装于室内或室外，基础上或支架上，均套用同一定额。计量单位为“台”；电流互感器主要以一次测量额定电流大小划分项目，不分电流互感器的具体型号、规格及其安装形式。互感器安装定额按单相考虑的，不包括抽芯及绝缘油过滤，特殊情况另作处理。在多油断路器内或高压开关柜内已装配成套的互感器不能重复计算。4、熔断器安装 高压熔断器高压熔断器由绝缘、接触导电系统及熔管等组成。主要用来保护电力线路和电力设备。高压熔断器一般用在35KV以下的变配电系统中，用于交流变配电线路和电力变压器、电压互感器的过载、短路保护。（1）工作内容：开箱、检查、打眼、安装固定、接地。（2）定额套用与工程量计算：额定电压在10KV以上的高压熔断器不论装于室内或室外，装于柱上、墙上或构架上，均套用同一定额，计量单位为“组”，定额按每三相为一组计算，不论熔断器已按三只组装成套或每相1只分体安装，均按三相线路装3只为1组计算。熔断器与负荷开关或隔离开关已按成品组装成套的，在套用隔离开关安装定额后不能再计算熔断器安装工程量。5、避雷器安装 避雷器避雷器是一种保护电器，用作保护变配电设备和线路的绝缘，免受大气过电压的损害，使系统安全运行。安装阀式避雷器时将它接于导线与地之间（即一端接地），借助于火花间隙和阀片的作用，限制被保护设备上的大气过电压值，并迅速切断工频续流，从而对设备起到保护作用。（1）工作内容：开箱、检查、打眼、安装固定、接地。（2）定额套用与工程量计算：避雷器安装的预算定额按电压等级分别立项，不分室内外、支架上、墙上或基础上等安装方式。定额的计算单位按“组”计量，每三相为一组计算。即每相线路上装1只避雷器，三相线路上装1只避雷器，三相线路装三只为1组。阀式避雷器在杆上、墙上安装，定额包括与相线连接裸铜线材料，不另计算。定额不包括放电记录和固定支架制作。它们可套用“电气调整”的避雷器调试定额和铁构件制作安装定额。6、电力电容器安装电力电容器多采用移相电容器，也称为并联电容器，主要是提高工频交流电力系统的功率周数。（1）工作内容：开箱、检查、安装固定、接地。（2）定额套用与工程量计算：移相式及串联式电容器、集合式并联电容器按单个重量划分子目。计量单位为“个”，电容器安装仅指本体安装，连接导线按导线连接形式另套定额。7、并联补偿电容器组架安装并联补偿电容器主要应用于提高工频电力系统的功率因数，补偿电力系统感性负载的无功功率，改善电压质量，降低线路损耗。（1）工作内容：开箱、检查、安装固定、接线、接地。（2）定额套用与工程量计算：并联补偿电容器组架安装应区分不同排列形式和层数套用定额。计量单位为“台”，工程量按图示计算。8、高压成套配电柜安装高压开关柜是一种框式成套配电设备，是接受与分配电力和大型高压交流电动机之起动、保护的主要设备。高压配电柜的种类及其型号较多，如装有断路器的受电柜或溃电柜，电压互感器柜、没有断路器的普通开关柜、高压电机启动柜等。图7-3位高压开关柜图7-3 高压开关柜目前国内的成套高压配电柜的安装，一般采用基础型钢作底座，接地干线焊接在基础型钢上，盘柜用螺栓或焊接固定在基础型钢上并借以接地手轼成套高压配电柜的基础型钢高度应与抹平地面相平。（1）工作内容：开箱、检查、安装固定、放注油，倒点接触面的检查调整，附件的拆装、接地。（2）定额套用与工程量计算：成套高压配电框安装定额分为单母线框和双母线框安装。在两类母线框中又按框中主要元件分为断路器、电压互感器或其他电气元件分别产项。定额的计量单位为“台”。定额中不包括基础槽钢的安装埋设、母线配制及设备的干燥。高压成套配电框安装定额系综合考虑编制的，均不作换算。9、组合式成套箱式变电站安装组合式成套箱式变电站又称“箱式变电所”，它由生产厂家成套供应，现场组合安装即成。这种成套变电所不必建造变压器室和高低压配电室，从而减少了土建投资，而且便于深入负荷中心，简化供配电系统。它全部采用无油或少油电器，因此运行更加安全，维护工作量小。这种组合式变电所已在高层建筑中广泛应用。（1）工作内容：开箱、检查、安装固定、接线、接地。（2）定额套用与工程量计算：定额按箱式变电站是否带有高压开关柜和变压器容量划分子目。不带高压开关柜的箱式变电站的高压侧进线一般采用负荷开关。计量单位为“台”10、配电装置安装注意问题（1）配电装置安装不包括以下工作内容，另执行相应定额：端子箱安装、设备支架制作及安装、绝缘油过滤、基础槽（角）钢安装。（2）设备安装所需的地脚螺栓按土建预埋考虑，不包括二次灌浆。（3）配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需要量计算，执行第二册定额第四章铁构件制作安装定额或成品价。（4）高压成套配电柜和箱式变电站的安装，均未包括基础槽钢、母线及引下线的配置安装。（5）配电设备的端子板外部接线，应按第二册第四章相应定额另行计算。（6）低压无功补偿能够电容器屏（柜）安装列入第二册第四章。三、母线、绝缘子安装母线、绝缘子是变配电设备之间连接线和支持母线的绝缘瓷器。母线有硬母线和软母线两类。软母线用于高于35KV的高压侧，10KV变配电站内一般均用硬母线，硬母线材质分为钢、铁两种，按形状来分有带形、槽形及管形等，但常用的是带形母线，即矩形母线。母线以刚度分：硬母线（汇流排）、软母线；母线以材质分：铜母线（TMY）、铝母线（LMY）、钢母线（Ao）；母线按断面形式分：带形、槽形、管形、组合形；母线以安装方式分：带形母线安装由1，2，3，4片； 组合母线有2，3，10，14，18，26根。母线安装不包括支持绝缘子安装和带形母线伸缩接头及铜过渡板制作安装。母线伸缩接头：在母线安装时，为防止热胀冷缩的应力，需加装伸缩接头。伸缩接头的制作分为钢和铝两种。绝缘子是作为绝缘和固定母线、滑触线和导线之用。支柱绝缘子按电压等级划分高压、低压；按结构形式分为户外、户内两种。按固定方式有1孔、2孔和4孔等。绝缘子一般安装在高、低压开关柜上、母线桥上、支架上或墙上。1、绝缘子安装（1）工作内容：开箱、检查、清扫、绝缘摇测、组合安装、固定、接地、刷漆。（2）定额套用与工程量计算：绝缘子安装定额按绝缘子的特征和安装条件编有悬挂式绝缘子、户内支持绝缘子和户外支持绝缘子。1）悬式绝缘子串安装，悬式绝缘子悬垂绝缘子串安装，纸垂直或V型安装的提挂导线、跳线、引下线，设备连接线或设备等所用的绝缘子串安装，它依据电压等级的高低和使用要求可以由1片到几片直至几十片组装成串。计量单位为“10串”，耐张绝缘子串的安装已包括在软母线的安装定额内。2）定额根据10KV电压等级及绝缘子的安装孔数立项，有1孔及2孔、4孔等项，定额以“10个”为计量单位。按平面图、剖面图统计计算，且绝缘子为未计价材料。户外支持绝缘子安装预算定额同户内支持绝缘子安装。2、穿墙套管安装 穿墙套管穿墙套管适用于变配电站配电装置及电器设备中，供导线穿过建筑物墙板或电器设备箱壳作导电部分与地绝缘起支持之用，分户内型和户外型两类。500V以下的低压导线穿墙板或箱体等情况之时，用过墙绝缘等方法。（1）工作内容：开箱、检查、清扫、安装固定、接地、刷漆。（2）定额套用：定额不分穿墙套管的型号、电流大小、水平安装、垂直安装、安装在墙上或其它设备的箱壳上，均套用同一定额。计量单位为“个”，穿墙套管为未计价材料。1KV以下的低压穿墙装置（板），应套用第二册第四章“穿通板制作、安装”定额。3、母线安装母线安装分变配电装置高压母线和车间配电低压母线，注意区别。本章指变配电工程中连接各种电气设备的软、硬母线。车间用的带形母线安装，套用第二册第十二章中的车间带形母线安装定额。母线安装定额按母线种类划分软母线、组合软母线、带形硬母线、槽形母线、共箱母线、低压封闭式插接母线槽、重型母线以及各种母线的引下线、跳线与设备连接线、母线伸缩接头（补偿器）等项目。一般10KV电压等级变配电工程中通常采用带形硬母线、低压封闭式插接母线槽。（1）带形母线安装1）工作内容：平直、下料、煨弯、母线安装、接头、刷分相漆。2）定额套用与工程量计算：带形母线安装的预算定额根据每相片数及每片的截面积立项。通常母线截面不大于1200mm2时采用一片，如需要更大截面时则采用多片。定额的计量单位为“10m/单相“。母线为计价材料。其计算公式如下：L母（按母线设计单片延长米+母线预留长度）（1+2.3）式中，2.3为硬母线材料损耗量。硬母线配置安装预留长度见表7-1所示：表7-1 硬母线配置安装预留长度序号项目预留长度/m说明12345带形、槽形母线终端带形、槽形母线与分支线连接带形母线与设备相连多片重型母线与设备连接槽形与设备相连0.30.50.51.00.5从最后一个支点算起分支线预留从设备端子接口算起从设备端子接口算起从设备端子接口算起对于高压母线来说，除计算其安装外，还要计算支架制作安装，其数量一般与变压器台数相同，而低压母线则要分别计算相母线和中性线安装。母线支架制作安装和穿墙板制作安装，其数量和变压器台数相同。固定母线的金具包括在母线的定额内，但属为计价材料，应按设计的用量加1的损耗量计算。钢带形母线安装按同规格的铜母线定额执行，不得换算。（2）带形母线引下线安装带形母线安装于带形母线引下线安装的区别在于：某段母线，若其一端与馈线连接，另一端与设备（如变压器、隔离开关等）相连接，则该母线称母线引下线。1）工作内容：平直、下料、煨弯、钻眼、安装固定、刷相色漆。2）定额套用与工程量计算：定额按母线材质，每相片数及每片母线截面积大小划分子目。计量单位为“10m/单相”，工程量均按图示单相“延长米”计算。母线、金具为未计价材料。（3）带形母线伸缩接头安装为防止固定支架热胀冷缩对母线安装的破坏，有时需加温度补偿器，即伸缩接头。1）工作内容：钻眼、锉面、挂锡、安装2）定额套用与工程量计算：带形母线伸缩接头的定额按不同材质（铜、铝）和每相片数立项。定额的计量单位为“个”。而铜过渡板以“块”为计量单位。所用伸缩接头、铜过渡板按成品考虑，为未计价材料。（4）低压封闭式插接母线槽安装1）工作内容：钻眼、锉面、挂锡、安装2）定额套用与工程量计算：低压封闭式插接母线槽定额区分母线每相导体额定电流的大小划分子目，封闭式母线槽进出分线箱安装定额按分线箱额定电流大小划分子目。母线槽安装以“10m”为计量单位，长度按施工图设计母线的轴线长度计算，母线槽为未计价材料；封闭式母线槽进出分线箱安装，按施工图设计数量以“台”为计量单位，分线箱本体为未计价材料。四、蓄电池整流装置安装蓄电池是产生直流电流的一种装置，是一种储存电能的设备。在大型变配电设施中，常用蓄电池作为直流操作电源，装于专设的蓄电池室内。10KV变配电站一般不采用，而是使用半导体整流装置。所谓整流装置是将交流电转换成直流电的一种装置。主要有硅整流柜、可控硅整流柜以及硒整流柜等。目前安装使用的多是硅整流装置。第二讲 电气调整试验本讲主要讲述了变配电系统中电器调整试验的各种系统调试、设备单体调试、设备单体元件调试等的工作内容，重点讲述了电气调整试验的工程量计算方法以及定额套用方法，本讲主要了解电气调整试验的预算编制方法。1、电气调整概述变配电系统的设备于安装前，应按规定进行单项设备的试验，不合格者不准安装。电气调试工作内容有安装前电气元件的检查、试验及调整、安装后电气回路或系统的检查、试验、调整，以及熟悉资料、核对设备、填写实验记录和整理、编写调试报告等辅助工作。电气调整包括的主要费用有电气调整所需消耗的电力消耗、实验用的消耗材料及仪表使用费等。电气调试分有系统调试、设备单体调试、设备单体元件和单个仪表调试、各工序调试。电气调试系统的划分以电气原理系统图为依据，电器设备元件的单体试验均包括在相应定额的系统调试之内，不得重复计算。如对变压器的系统调试中以包括该系统的变压器、互感器、开关、仪表和继电器等一、二次设备的本体调试和回路试验。绝缘子和电缆等单体试验，只在单独试验时使用。而工序调试包括在系统调试中，在系统调试定额中各工序的调试费用如需单独计算时，可按表7-2所列比例计算。表7-2 电气调试系统各工序的调试费用 项目比率（%）工序发电机调相机系统变压器系统送配电设备系统电动机系统一次设备本体试验30304030附属高压二次设备试验20302030一次电流及二次回路检查20202020继电器及仪表试验30202020调试工作内容和所需费用，根据项目划分的性质及大小的不同，所包括的内容也不尽相同，应用时需要认真分析理解调整定额项目，根据工程的具体实际合理计量。电气系统调试所需电力消耗已包括在定额内，不另计算。但10kW以上电机及发电机的启动调试用蒸汽、电力和其他动力能源消耗及变压器的空载试运转的电力消耗，均应另行计算。由于电气控制技术的飞跃发展，原86版定额的成套电气装置（如桥式起重机电气装置等）的控制系统已发生了根本的变化，至今尚无统一的标准。所以第二册定额取消了原定额中的成套电气设备的安装与调试。起重机电气装置、空调电气装置、各种机械设备的电气装置，如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试定额执行。定额不包括设备的烘干处理和设备本身缺陷造成的元件更换修理和修改，亦未考虑因设备元件质量低劣对调试工作造成的影响。定额系按新的合格设备考虑的，如遇以上情况时，应另行计算。经修配改或拆迁的旧设备调试，定额乘以系数1.1。定额只限制电气设备自身系统的调整试验，未包括电气设备带动机械设备的试运转工作，发生时应按专业定额另行计算。调试定额系按现行施工技术验收规范编制的，凡现行规范（指定额编制时的规范）未包括的新调试项目和调试内容均应另行计算。2、送配电系统调试送配电系统是指配电用的开关、控制设备及一、二次回路。系统调试即指对上述的各个电气设备及电气回路的调试。（1）、工作内容：自动开关或断路器、隔离开关、常规保护装置、电测量仪表、电力电缆等一、二次回路系统的调试。（2）、定额套用与工程量计算：送配电设备系统调试预算定额适用于各种送配电设备和低压电回路。定额根据电流种类和电压等级分项，定额以“系统”为计量单位。1kV以下交流供电设备系统调试定额为综合定额，10kV以下交流供电系统调试定额为单项定额。直流供配电系统调试按500V、1650V划分子目。（3）、注意问题：1）供电系统调试包括系统内的电缆试验、瓷瓶耐压等全套调试工作。2）供电桥回路中的断路器、母线分段断路器作为独立系统计算。当断路器为六氟化硫断路器时，定额乘以系数1.3计算。3）定额皆按一个系统一侧配一台断路器考虑的，若两侧皆有断路器时，则按两个系统计算。如分配电箱内只有刀开关、熔断器等不含调试元件的供电回路，则不作为调试系统计算。4）交流供电定额中的1KV以下的定额适用于所有的低压供电回路，凡供电回路中带有仪表、继电器、电磁开关等调试元件的（不包括闸刀开关、保险器），均按调试系统计算，如从低压配电装置至电动机的供电回路，但从配电箱至电动机的供电回路亦包括在电动机的系统调试定额之内。移动式电器何以插座连接的家电设备夜景厂家调试合格、不需要用户自调的设备均不应计算调试费。5）高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程（包括照明工程），应按控制方式执行相应的电气调试定额。变电所的10KV供电电缆一端连接在供电开关柜，另一端连接在变压器前的断路器，该电缆试验应包括在10KV侧供电系统调试的。3、变压器系统调试电力变压器系统，即指变压器本体、断路器、隔离开关、互感器、风冷及油循环装置等一、二次回路。分流调试，即指对上述电气设备、电气回路的调试以及空载投入电力系统的试验等。（1）工作内容：变压器、断路器、互感器、隔离开关、风冷及油循环装置冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。（2）定额套用与工程量计算：10kV电力变压器系统调试的预算定额根据变压器容量大小分别立项，以“系统”为计量单位。（3）注意事项：1）调试定额中不包括避雷器、自动装置和接地网的调试，这些可另套用专项调试定额。2）系统调试的以每个电压测一台断路器为准。多出部分，按相应电压等级的送配电系统调试的相应定额另行计算。3）变压器每一台（包括相应的附属开关设备及二次回路）为一个系统选用定额，变压器和电气调整定额均按不带负荷调整电压装置及不带强迫油循环装置考虑的，如采用“带负荷调整装置”的调试时，定额乘以系数1.12。4）三卷变压器、整流变压器、电炉变压器调试，按同容量电力变压器调试定额乘以系数1.20计算。5）干式变压器、油浸式电抗器调试，执行相应容量变压器调试定额乘以系数0.8计算。4、发电机、调相机系统调试（1）工作内容：发电机、调相机、励磁机、隔离开关、断路器、保护装置和一、二次回路的调整试验。（2）定额套用与工程量计算：定额按发电机、调相机的功率划分子目，以“系统”为计量单位。定额不包括特殊保护装置、信号装置、同期装置及备用励磁机的调试。5、特殊保护装置调试特殊保护装置是指电机转子接地保护、电机失磁保护、距离保护、高频保护、失灵保护、小电流接地保护、保险检查及打印、变流器断线保护等保护组行知的调试。特殊保护装置未包括在各系统调试定额内，应另行计算。（1）工作内容：保护装置本体及二次回路的调整试验。（2）定额套用与工程量计算：特殊保护装置，均已构成一个保护回路为一套考虑。1）发电机转子接地保护，按全厂发电机共用一套考虑计算。2）距离保护、高频保护均按设计规定所保护的送电线路断路器台数计算。3）故障录波器的调试以一块屏为一套系统计算。4）失灵保护，按设置该保护的断路器台数计算。5）失磁保护，按所保护的电机台数计算。6）交流器的断线保护，按交流器的台数计算。7）小电流接地保护，按装设该保护的供电回路断路器台数计算。8）保护检查及打印机调试，按构成该系统的完整回路为一套计算。注意:故障录波器套用失灵保护定额；电机定子接地保护，负序及时限保护执行“失磁保护”定额。6、自动投入、中央信号、不间断电源调试自动装置及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验。（1）工作内容：自动装置、继电器、装置本体及控制回路的调整试验。（2）定额套用与工程量计算：1）备用电源自动投入装置、备用电动机自动投入装置，前者按连锁机构的个数确定备用电源自动投入装置系统数量。例如，一个备用厂用变压器，作为三段厂用工作母线备用的厂用电源，计算备用电源自动投入装置调试时，应为三个系统。又如，装设自动投入装置的两条备用的线路或两套变压器，计算备用电源自动投入装置调试时，应为两个系统。备用电动机自动投入装置也按此计算。2）线路自动重合闸调试系统，按采用自动重合闸装置的线路自动断路器的台数计算系统数，不论电气型或机械型均适用本定额。3）自动调频装置调试以一台发电机为一个系统计算。4）同期装置调试，区分自动、手动，按施工图设计构成一套能完成同期并车行为的装置为一个系统计算。5）不间断电源装置调试，按不间断电源装置容量通用定额，以“套”为计量单位。6）中央信号装置调试，按每一个变电所或配电室为一个调试系统计算工程量。7、母线、避雷器、电容器及接地装置调试（1）工作内容：母线耐压试验、接触电阻测量、避雷器、母线绝缘监视装置、电测量仪表及一、二次回路的调试，接地电阻测试。（2）定额套用与工程量计算：1）母线系统调试：母线系统是指变电所内的高、低压母线装置，系统高度包括、母线耐压试验，接触电阻测量，电压互感器、绝缘监视装置的调试。定额根据电压等级分项，区分1kV以下及10kV以下，以“段”为计量单位。定额中的1KV以下母线系统调试定额适用于低压配电装置及控制站（电磁站）母线，不适用于动力配电箱母线，动力配电箱至电动机的母线已综合考虑在电动机调式定额内。10kV母线系统是以一段母线上有一组电压互感器为一个系统计算的，定额中不包括特殊保护装置的高度以及35KV上母线、设备耐压试验。1kV以下母线系统调试定额不包含电压互感器。2）避雷器调试：避雷器、电容器的调试按每三相为一组计算，以“组”为计量单位，电容器调试按1kV及10kV以下划分子目。单个装设的亦按一组计算。上述设备如设置在发电机、变压器输配电线路的系统或回路内，仍应按相应定额计算调试费用。3）接地装置调试：接地装置调试包括接地极和接地网的调试，接地极以“根”为计量单位，不论几根接地极均作一次试验套一次定额。接地网的“系统”为计量单位。
