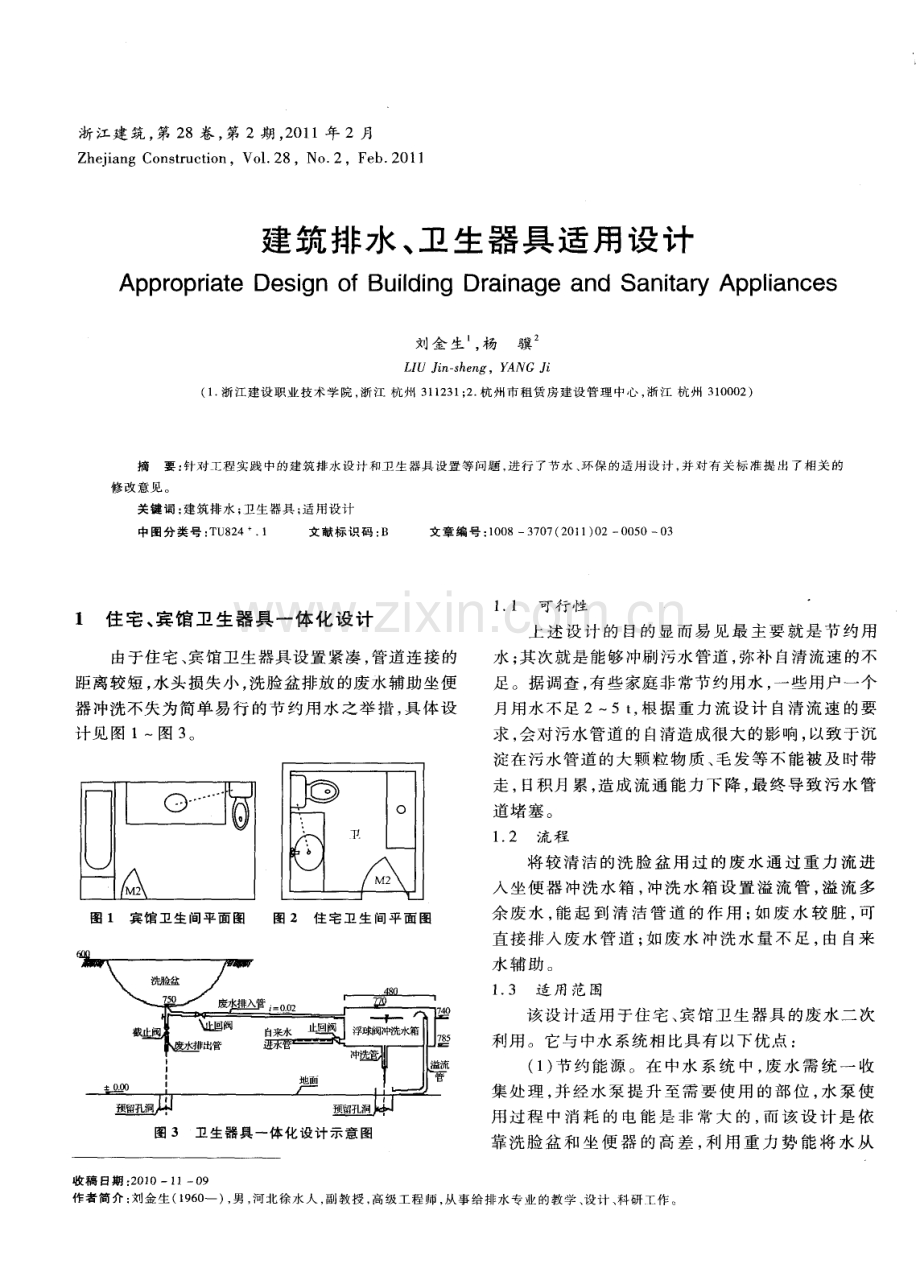

浙 江建 筑 ， 第 2 8卷 ， 第 2期 ， 2 0 1 1年 2月 Z h e j i a n g C o n s t r u c t i o n，V o 1 2 8，No 2，F e b 2 0 1 1 建筑排水 、 卫生器具适用设计 Ap p r o p r i a t e De s ign o f Bu i l d i n g Dr a i n a g e a n d San i t ar y Ap p l ian c e s 刘 金 生 杨 骥 L I U J i n s h e n g，Y ANG J i ( 1 浙江建设职业技术学 院， 浙江 杭州 3 1 1 2 3 1 ； 2 杭州市租赁房建设管理中心 ， 浙江 杭州 3 1 0 0 0 2 ) 摘要 ： 针对 工程实践 中的建筑排水设计和卫生器具设置等问题 ， 进行 了节水 、 环保的适用设 计， 并对有关标 准提出了相关的 修改意见。 关键词 ： 建筑排水 ； 卫生器具 ； 适 用设计 中图分类号： T U 8 2 4 1 文献标识码 ： B 文章编号 ： 1 0 0 83 7 0 7 ( 2 0 1 1 ) 0 20 0 5 0 0 3 l 住宅 、 宾馆卫生器具一体化设计 由于住宅 、 宾馆卫 生器具 设置 紧凑 ， 管道连 接 的 距离 较短 ， 水 头 损失小 ， 洗脸 盆排放 的废 水辅助 坐便 器 冲洗不失 为简 单 易行 的节 约用 水 之 举 措 ， 具体 设 计见 图 1 图 3 。 o 。 ， 、 A 图 1宾馆 卫 生 间平 面 图 图 2住 宅 卫 生 间 平 面 图 图 3 卫 生器 具 一 体 化 设 计 示 意 图 1 1 可 行 性 上 述 设 计 的 目的 显 而 易 见 最 主 要 就 是 节 约 用 水 ； 其 次就 是能 够 冲刷 污水 管道 ， 弥补 自清 流速 的不 足 。据 调查 ， 有些 家庭 非 常节约用 水 ， 一些用 户一 个 月 用水 不足 25 t ， 根 据 重 力流 设 计 自清 流 速 的要 求 ， 会对 污水 管道 的 自清造成 很 大的影 响 ， 以致 于沉 淀 在污 水管 道 的大颗 粒 物 质 、 毛 发 等 不能 被 及 时带 走 ， 日积月累， 造成流通能力下降， 最终导致污水管 道 堵塞 。 1 2 流 程 将较 清 洁 的洗 脸 盆 用 过 的废 水 通 过 重 力 流 进 入 坐便 器 冲 洗水 箱 ， 冲 洗 水 箱 设 置 溢 流 管 ， 溢 流 多 余 废水 ， 能 起 到 清 洁 管 道 的 作 用 ； 如 废 水 较 脏 ， 可 直 接排 入废 水 管 道 ； 如废 水 冲 洗 水 量 不 足 ， 由 自来 水辅 助 。 1 3 适 用 范 围 该 设 计适 用 于 住宅 、 宾馆 卫 生器 具 的废 水 二 次 利 用 。它 与 中水 系统相 比具 有 以下优 点 ： ( 1 ) 节 约 能源 。在 中水 系 统 中 ， 废 水 需 统 一 收 集处 理 ， 并 经 水泵 提 升 至 需 要 使 用 的部 位 ， 水 泵 使 用 过 程 中 消 耗 的 电 能 是 非 常 大 的 ， 而 该 设 计 是 依 靠洗脸盆 和坐便 器 的高差 ， 利用 重力 势能将 水从 收 稿 日期 ： 2 0 1 01 10 9 作者简介 ： 刘金生( 1 9 6 O 一 ) ， 男 ， 河北徐水 人 ， 副教授 ， 高级工程师 ， 从事 给排水专业的教学 、 设计 、 科研工作 。 第 2期 刘金生等 ： 建筑排水、 卫生器具适用设计 5 1 洗 脸 盆 引人 到坐 便 器 水 箱 中 ， 故 不 需 要 消 耗 电能 ， 是 局部 的废 水 二 次 利 用 ， 也 即 局 部 的 “中 水 ”回 用 系 统 ； ( 2 ) 可操 作性 强 ， 一体 化设 计 ， 安装 方 便 ； ( 3 ) 可节 约用 水 2 5 。 2住 宅阳台排水管 的标 注 经 调查发 现 ， 由于人 们生 活水 平 的提 高 ， 住宅 面 积 的增 大 ， 在 装修 时 往 往 在 住 宅 的 阳 台上 设 置 洗 脸 盆或 拖 布池或 洗 衣 机 排水 ， 由于 原 设 计 在 阳 台上 的 排水 主要 是排 放 雨水 和空 调 冷凝 水 ， 排 放 雨 水 和 空 调冷 凝水 的水 质是 较 洁净 、 无 污染 的 ， 排放 的 去 向往 往 是 邻近 的池 塘 、 雨水 沟渠 或 流动 缓慢 的河 流 等 ， 但 洗 脸 盆或 拖布 池 或洗 衣 机 的排 水 ， 使得 原 有 的 排水 ( 雨水 和 空调冷 凝 水 ) 水 质 发 生 了变 化 ， 水 中含 有 大 量 的无机 或有 机 污染 物 质 ， 特 别 是洗 衣 机 排水 含有 大量 的磷 ， 使得 池 塘 、 雨 水 沟渠 或流 动缓 慢 的河 流等 水 体 的水质 宜 造成 富 营养 化 ， 水 质 变黑 发臭 ， 造 成 污 染 ； 鉴 于此 ， 建议 在 住 宅 设 计 时 ， 一 方 面可 把 阳 台上 的排水 管纳 入 到废 水 系 统 中去 ， 统 一 排 放 至城 市 管 网 ； 另 一方 面可 对 阳 台上 的排水 管 予 以标 注 ， 如排放 废 水 ， 排放 雨水 和 空调 冷凝 水 ， 禁 止 排放 洗衣 废 水 和 含 有 洗 涤 剂 、 洗 衣 粉废 水 等 字 样 。如 此 ， 避 免 了池 塘 、 雨 水沟 渠或 流 动缓慢 的河流 等水 体 富 营养化 ， 水 体 得 以保护 。 3 住 宅 宾 馆 卫 生 间应 设 置 小 便 器 男 士使 用小 便 器 冲洗用 水量 与 使用 坐便 器 小便 冲洗 用 水量 相 比小 的多 ， 按 现有 的产 品 ， 小便 器 冲洗 水量 一 次一 般 为 2 4 L ： 坐 便 器 冲洗 水 量 一 次 至 少 需6 L 。因此 ， 建 议在 卫 生 间卫 生器 具 设计 时 除安 装 坐便 器 外 ， 同时再 安 装一 个小 便 器 ， 不管 是从 节水 还 是从 卫 生 、 方 便 的 角度 来 讲 ， 这 都 是 个 不 错 的 选 择 。 安装 男用 小便 器 不 但 方 便 老 人 和 儿 童 ， 同时 具 有 防 止坐 便 器污 染 和 安 全 、 卫 生 的效 果 ， 更 重 要 的 是 节 水 ， 至少 从 每 次 冲 洗 的 用 水 量 来 说 比 马 桶 减 少 了 不 少 。 4设 计 有 前 挡 的 蹲 便 器 根 据 实 际使 用 蹲 便 器 的 调查 ， 无前 挡 的蹲 便 器 卫生 条 件差 ， 不符 合男 士 生理 的排 泄 要求 ， 造 成顾 前 不顾 后 、 顾后 不顾 前 的两 难 尴 尬 ， 带来 了 不便 ， 也 对 卫生 问的环境 带 来 了污染 ， 见 图 4。 图 4无 前 挡 蹲 便 器 使 用 后 实 物 图片 故建 议 在男 士 卫 生 间 内设 置 有 前 挡 的蹲 便 器 。 适合 尺寸 见 图 5。 图 5 有 前 挡 蹲 便 器 尺 寸 图 5所有公共 卫生间应设置蹲式大便器 ， 增加 女 士 卫 生 间厕 位 5 1 尴 尬 的 坐 便 器 现 代 坐便器 的发 明 ， 本 是基 于人 体科 学原 理 ， 使 人 得 以在轻 松舒 适 状 态 下方 便 。但 是 ， 由于 公 共 厕 所 的卫 生原 因和惧 怕 细 菌 的交 叉 感 染 ， 人 们 在 如 厕 时 ， 坐便 器 往往成 为负担 和 累赘 。 东 方早 报 有报 道 载 ： “ 对人 们 来 说 ， 在 单 位 写 字楼 使 用公 共 坐 式 马 桶 是 他 ( 她 ) 们 最 感 痛 苦 的 事 情 。双 脚站 在 马桶 圈上 ， 脚踩 在 窄窄 的边 沿上 ， 战 战 兢兢 ， 上 个厕 所弄 得 好像 杂耍 一般 。所 以 ， 上班 时 只 要 时间允 许 ， 宁愿 穿 几 条 马 路 到 几 百 米 远 的 公 用厕 所 ， 花上 一 元 钱 使 用 非 接 触 的蹲 式 马 桶 。 ”如 此 折 腾 ， 是 因为他 ( 她 ) 们 不 放 心 公 共 马桶 的 清 洁 问题 。 这种 在 公共 卫生 问 发 生 的 类 似 杂 耍式 的人 厕 ， 给人 们带 来 了不便 ， 还 容 易造 成人 体伤 害 ， 也对 卫生 间的 环境 造 成 了污染 。 5 2女 士 入 厕 的 现 实 女 士排 队人 厕 ， 是 现代 都 市 常 见 一 景 。笔 者 对 某家 大 型商 场进 行 了调查 ， 据 调查 发 现 ， 女 性平 均如 厕花 费 时 间为1 3 0 S ， 男性 为4 5 S ， 男 女入 厕 时 间 比例 5 2 浙 江建筑 2 0 1 1年第 2 8卷 为 3： 1左右 ； 男 女 每 天 的入 厕 频 率也 是 不 一 样 的 ： 女性每 天 的入 厕 次 数要 比男性 多 。调 查 中还 发现 ， 大部分公 共男女 厕所 的面 积相等 。但这 一形 式上 的 平 等 ， 却 遮蔽 了男 女 入厕 权 实 质 的不 平 等 。且 不说 男 厕有小 便器设 置 ， 总 面积 比女厕 还 大 。 即使 在 面 积相等 的情况下 ， 由于男厕 有小便 器 ， 使 得男 厕 的容 量 远大于 女厕 。 5 3 建议 ( 1 ) 在所 有公共 卫 生 问 内应设 置 非接 触 式 的蹲 式 大便器 。 ( 2 ) 城市 公共厕 所设计 标 准 ( C J J 1 4 - 2 0 0 5 ) ( 以下 简称 标 准 ) 第 3 1 8条 ： “ 公 共厕 所 应适 当 增加女厕的建筑面积 和厕位 数量 。厕所男蹲 ( 坐 、 站 ) 位与女 蹲 ( 坐) 位的 比例宜为 1：12： 3 。独立式 公 共厕所 宜为 1： 1 ， 商业 区域 内公共厕所 宜为 2： 3 。 ” 笔者 建议 ： “ 公 共 厕 所 应适 当 增 加 女 厕 的建 筑 面积 和厕 位数量 。厕所 男蹲 位与女 蹲位 的 比例 宜为 1： 21： 2 5 。 独 立 式公 共 厕所 宜 为 1： 2 ， 商 业 区 域 内公 共厕所 宜 为 2： 3 。 ” ( 3 ) 标准 第 3 3 2条 ： “ 公共厕所的大便器应 以 蹲便器 为主 ， 并应 为老年人 和残疾人设 置一定 比例 的 坐便器 。大 、 小便 的 冲洗 宜采用 自动感应 或脚 踏开关 冲便装置。厕 所 的洗 手龙头 、 洗手 液宜采 用非接 触式 的器具 ， 并应 配置烘 干机或用 一次性 纸 巾。大 门应 能 双 向开启。 ” 笔者 建议 ： “ 公 共 厕 所 的 大 便 器 应 采 用 有 前 挡 的蹲 便器 ， 并应 为老 年人 和残 疾 人设 置 一 定 比例 的 坐便 器 。 ” ( 4 ) 标准 第 6 0 2条表 中大便器项 目： “ 坐、 蹲式独 立 大便 器 和应 设 一 定 比例 坐 便 器 。 ” 笔 者 建 议 ： “ 蹲式 独 立 大 便 器 和 应 设 一 定 比例 的残 疾 人 专 用便 溺用 卫生 器具 。 ” ( 5 ) 标 准 第 6 0 2条表 中规定 ： 排 水管7 5 m m 以上 ； 笔 者 建 议 ： 排 水 管 应 1 0 0 F l l m( 更 适 合 中 国 国情 ) 。 上述 修 改 均 符 合 民 用 建 筑 设 计 规 范 ( G B 5 0 3 5 2 2 0 0 5 ) 第一 章 民用 建 筑设 计 通则 第 6 5 1 条 中第 2款规 定 ： 卫 生设 备配 置 的 数 量应 符 合专 用 建 筑设 计规 范 的规 定 ， 在公 用 厕 所 男 女厕 位 的 比例 中 ， 应 当加大 女厕 位 比例 。 6室 内排水排 出管最小管径 根据 建筑给水排水设计规范 ( G B 5 0 0 1 5 2 0 0 3 ) 规定 ， 粪便 污水 的排 水 管 最 小管 径 为 D N1 0 0 。通 过 对住 宅 排 水 调 查 后 发 现 ， 此 规 定 只 适 用 于 楼 面排 水 ， 而 不适 用 于 地 面 排 水 ( 管 道 埋 在 地 下 ) 。其 原 因主 要 是 ： 在 楼 面 上 排 水 管 系 统 尚有 楼 面 下 管 道 清 扫 口可用 ， 而埋 在 地 面下 的排 水 管 堵 塞 时 ， 则 往 往 要 扒 开 地 面 方 能 维 修 。建 议 ： 在 地 面 以 下 敷 设 的排 水管 最 小 管径 宜 为 D N 7 5 ， 对 于 排 放 粪 便 污 水 的底 层排 出横 管 ， 采 用 D N 1 5 0为 最 小 管 径 更 适 合 中 国 国情 。这 段横 管 一 般 长 度 不 长 ， 由小 于 D N 7 5 改 为 D N 7 5或 由 D N1 0 0改 为 D N 1 5 0 ， 既 不会 增 加 很 多 投 资 ， 也不 占用 使 用 空 间 ， 但 却 能极 大 地 减 少 管 道 的堵 塞 机会 。 参 考 文 献 J 俞锡弟 ， 梁广 生， 马康丁 ， 等 c J J1 4 2 0 0 5城市公共厕 所设计标 准 s 北京 ： 中国建筑工业 出版社 ， 2 0 0 5 2 赵冠谦 ， 崔 恺 ， 张华 ， 等 GB 5 0 3 5 2 2 0 0 5民用建筑设计 通 则 s 北京 ： 中国建筑工业出版社 ， 2 0 0 5 3 张淼 ， 刘 振印 ， 何 冠钦 ， 等 GB 5 0 0 1 5 2 0 0 3建筑 给水排水设 计规范 S 北京 ： 中国计划出版社 ， 2 0 0 3
