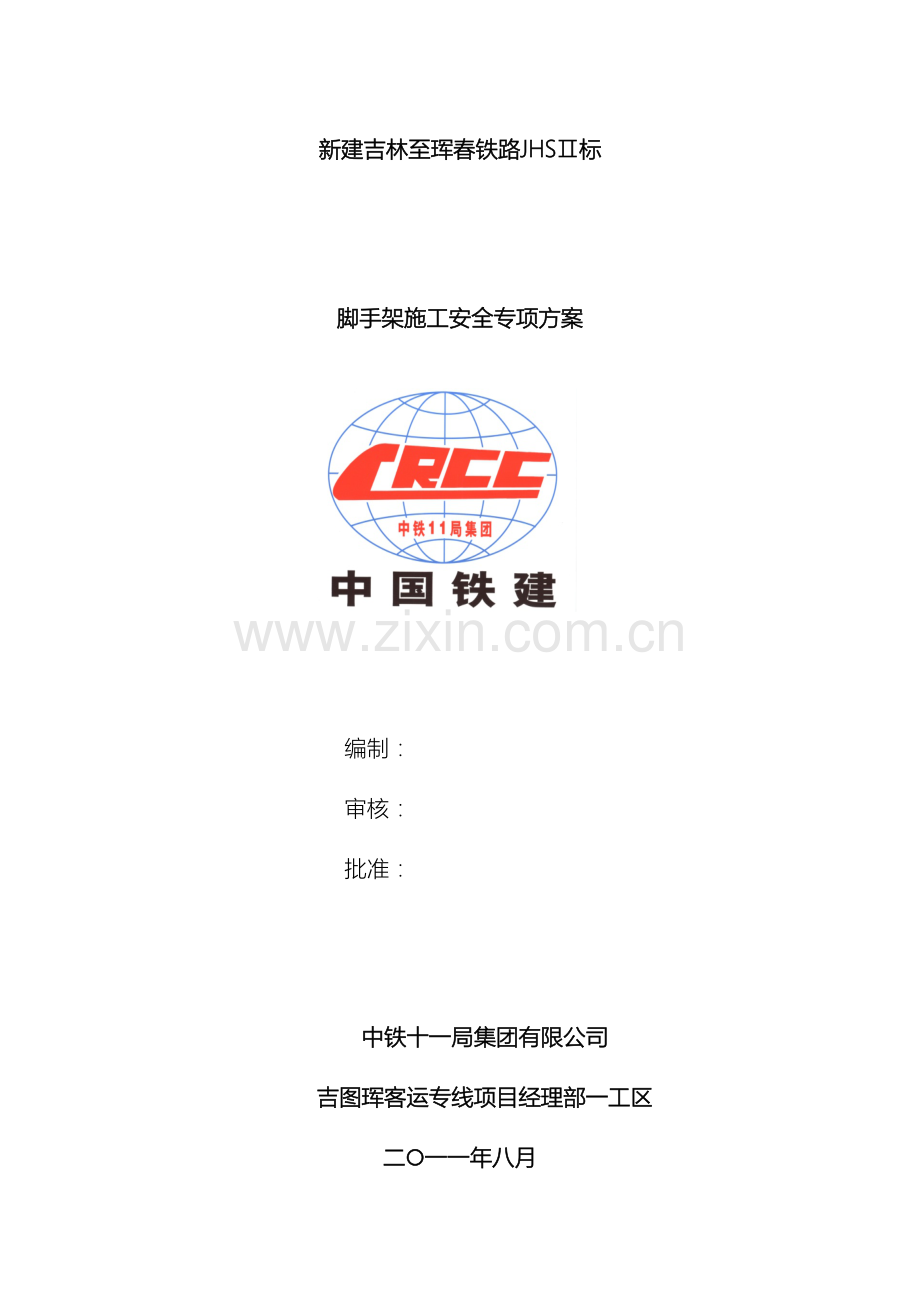

墩身脚手架安全专项施工方案.doc_第1页
第1页 / 共31页
墩身脚手架安全专项施工方案.doc_第2页
第2页 / 共31页
墩身脚手架安全专项施工方案.doc_第3页
第3页 / 共31页
墩身脚手架安全专项施工方案.doc_第4页
第4页 / 共31页
墩身脚手架安全专项施工方案.doc_第5页
第5页 / 共31页
点击查看更多>>
资源描述

1、墩身脚手架安全专项施工方案262020年4月19日文档仅供参考新建吉林至珲春铁路JHS标脚手架施工安全专项方案 编制: 审核: 批准: 中铁十一局集团有限公司吉图珲客运专线项目经理部一工区二一一年八月目 录一、编制依据1二、工程概况1三、脚手架方案选择1四、脚手架材料选择1五、施工流程及方案15.1工艺流程25.2施工方案2六、脚手架的检查与验收5七、脚手架安全技术措施67.1 技术保证措施67.2 质量保障措施67.3 安全保证措施6八、脚手架拆除安全技术措施7九、脚手架计算书89.1 参数信息89.2 小横杆的计算99.3 大横杆的计算109.4 扣件抗滑力的计算119.5 脚手架立杆荷载

2、计算129.6 立杆的稳定性计算14十、立杆的地基承载力计算15十一、突发事件应急预案15一、编制依据建筑施工扣件式钢管脚手架安全技术规范JGJ130- ;铁路桥涵施工规范TB10203- ;建筑地基基础设计规范(GB50007- );建筑结构荷载规范(GB50009- );钢结构设计规范(GB50017- );二、工程概况我工区承担DK59+400GDK70+267.37,线路长度为10.867km,主要工程有桥梁(特大桥)5178m/4座,占线路长度47.65%;框架桥涵11座,旅客地下通道一座。墩台身总计160个,墩高最高位18m。三、脚手架方案选择我项目部考虑到施工工期、质量和安全等要

3、素,在选择方案时,考虑以下几点:1架体的结构设计,做到结构安全可靠,造价经济合理。2在规定的条件下和使用期限内,能够充分满足预期的安全性和耐久性。3选用材料时,做到常见通用、可周转利用,便于保养维修。4结构选型时,做到受力明确,构造措施到位,升降搭拆方便,便于检查验收。5结合本工程的实际情况,综合考虑以往的施工经验,确定脚手架方案为钢管落地式脚手架。四、脚手架材料选择1钢管落地脚手架选用外径48mm,壁厚3mm的钢管,表面要平直光滑,不应有裂纹、分层、压痕、划道和硬弯。2其它扣件、跳板和安全网等材料应符合相应的行业标准和标准化施工要求。五、施工流程及方案5.1工艺流程1落地脚手架搭设工艺流程:

4、场地平整、夯实 基础承载力检测 材料准备 定位设置通长脚手板、底座 纵向扫地杆 立杆 横向扫地杆 小横杆 大横杆 剪刀撑 铺跳板 安装防护栏及安全网。2定距定位:根据模板构造要求,在墩身四角用尺量出内、外立杆离墩身的距离,并做好标记;分出立杆位置,标记;垫板(垫木)、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。5.2施工方案5.2.1地基处理根据现场实际情况,承台边缘距墩身距离足够的情况下,脚手架立杆可直接立在承台上,不需要进行地基处理。若承台范围不够,则需对地基进行处理,从承台边缘向外围按照35%找坡,回填土夯实,上面铺设5cm厚脚手板,然后再搭设立杆。5.2.2排水设置在距脚手架

5、外排立杆外0.5m处设置排水沟,引至基坑范围以外,防止雨水对基础浸泡,存在安全隐患。5.2.3立杆设置 脚手架采用双排立杆,立杆顶端高出结构1m1.5m,立杆接头采用对接扣件连接立杆与横杆采用直角扣件连接。 脚手架立杆纵距1.21.5m,横距0.81m;扫地杆与原地面距离0.2m;内侧立杆底部距模板边缘按25cm控制。本桥桥墩有变截面桥墩,随着墩身高度增加,截面不断缩小,脚手架与墩身距离也会不断变大。 脚手架的底部立杆可采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开50cm以上,且要求相邻接头不在同跨内,以保证脚手架的整体性。 立杆应设置5cm厚的木板,并设置纵横方

6、向扫地杆,采用直角扣件固定在距底座下20cm处的立杆上。 立杆的垂直偏差应控制在不大于架高的1/400。 同排内外侧两根立杆连线与墩身(直墩)表面垂直。图一 立杆及排水示意图5.2.4大横杆、小横杆设置 大横杆在脚手架高度方向的间距1.5m1.8m,以便悬挂安全网,大横杆置于立杆里面,每侧外伸长度为15cm。 用直角扣件与立杆扣紧;其长度大于3跨、不小于6m,同一层大横杆四种要交圈。大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内。相邻接头水平距离不小于50cm.,各接头距立杆的距离不大于50cm。 按立杆与大横杆交点(主节点)及大横杆跨中设置小横杆,小横杆与墩台身表面垂直,主节点处两

7、端采用直角扣件扣紧在立柱上,跨中大横杆处扣紧在大横杆上,以形成空间结构整体受力。 根据作业层跳板搭设的需要,可在两立柱之间在等距位置增设2根小横杆,保证跳板断头距离小横杆不超过15cm。图二 立杆及纵横水平杆布置图5.2.5剪刀撑 本脚手架剪刀撑随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高连续布置。 脚手架外侧立面必须设剪刀撑,剪刀撑一般每5步5跨设置一道,斜杆相交点处于同一条直线上,并沿架高连续布置。 剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上,两端分别用旋转扣件固定,在中间每个主节点处均设固定点。所有固定点距主节点距离不大于15cm。 最下部的斜杆与立杆的连接点距地面

8、的高度控制在30cm内。 施工中应根据结构物的高度及脚手架的长度和宽度,结合现场实际情况合理设置剪刀撑和斜撑。 剪刀撑的杆件连接采用搭接,其搭接长度100cm,并用3个旋转扣件固定,端部扣件盖板的边缘至杆端的距离10cm。5.2.6木跳板铺设 木跳板采用松木或者杨木,厚3-5cm,宽2030cm,长度不少于3.5m的硬木板。 跳板设置在3根横向水平杆上,并在两端8cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。当跳板长度小于2m时,可采用两根小横杆,各杆距接缝的距离均不大于15cm。里外立杆间应满铺跳板。拐角交接处平整,避免出现探头及空挡现象,铺设时要选用完好无损的跳板,发现有破损的要及时更换

9、。5.2.7爬梯 墩台高度不大于6m的脚手架,采用一字型爬梯; 墩台高度大于6m的脚手架,采用之字型爬梯;爬梯宜附着外脚手架或建筑物设置;斜道宽度不小于0.6m,坡度采用1:1;拐弯处应设置平台,其宽度不应小于爬梯宽度; 爬梯两侧及平台外围均应设置栏杆及挡脚板; 爬梯跳板横铺时,应在横向水平杆下增设纵向支托杆,纵向支托杆间距不应大于50cm;跳板顺铺时,接头宜采用搭接;下面的板头应压住上面的板头,板头的凸棱外采用三角木填顺;斜道脚手板上应设置防滑木条,木条厚度宜为23cm。5.2.8墩顶作业平台 在作业层下部架设一道水平兜网,随作业层上升,同时作业不超过两层,设置安全网防护。 脚手架外侧使用合

10、格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。 脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆,顶排防护栏杆不少于2排,高度分别为0.6m和1.2m。墩顶四周采用50mm厚的木板满铺,保证墩顶作业平台安全可靠。六、脚手架的检查与验收1 脚手架搭设完毕或分段搭设完毕,应按规定对脚手架工程的质量进行检查,经检查合格后方可交付使用。2 检查脚手架还应注重以下几点:构配件和加固件是否齐全,质量是否合格,连接和挂扣是否紧固可靠;安全网的张挂及扶手的设置是否齐全;基础是否平整坚实、支垫是否符合规定;垂直度及水平度是否合格。七、脚手架安全技术措施7.1 技术保证措施7.1.1架子搭设完毕

11、,用合格密目式完全网铺围于架子的外围和底部。7.1.2钢管与扣件进场前应经过检查,合格的才能使用。7.1.3架子搭设到10m高度时由架子搭设人员进行自检;架子搭设完毕后由施工单位同监理单位对整个脚手架进行验收检查,验收合格后方可投入使用。7.1.4严禁将模板支架、缆风绳、泵送混凝土输送管道等固定在脚手架上;脚手架严禁悬挂起重设备。7.1.5脚手架的安全性是由架子的整体性和架子结构完整性来保证的,未经允许严禁她人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间,下列杆件严禁拆除:主节点处横纵向水平杆。7.2 质量保障措施7.2.1操作人员作业前必须进行岗位技术培训与安全教育

12、。7.2.2技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底,并传达至所有操作人员。7.2.3脚手架必须严格依据本施工方案进行搭设,搭设时,技术人员必须在现场监督搭设情况,保证搭设质量达到设计要求。7.2.4脚手架搭设完备,依据施工组织设计与单项作业验收表对脚手架进行验收,发现不符合要求处,必须限时或立即整改。7.3 安全保证措施7.3.1架子在搭设(拆卸)过程要做到文明作业,不得从架子上掉落工具、物品,同时必须保证自身安全,高空作业需穿防滑鞋,佩戴安全帽、安全带,未佩戴安全防护用品不得上架子。7.3.2在架子上施工的各工种作业人员,应注意自身安全,不得随意向下、向外抛、掉物品,不得

13、随意拆除安全防护装置。7.3.3雨雪雾及六级以上大风等天气,严禁进行脚手架搭设、拆除工作。7.3.4设立安全员对脚手架定期进行检查、保养。7.3.5在脚手架上进行电、气焊作业时,必须有防火措施和专人看护,安全员巡视检查。7.3.6脚手架必须有防止坠物伤人的标识。7.3.7搭拆脚手架期间,地面应设置围栏和警戒标志,严禁非操作人员入内。7.3.8脚手架不得搭设在架空线路的安全距离内,并做好可靠的安全接地处理。7.3.9定期检查脚手架,发现问题和隐患,在施工作业前及时维修和加固,以达到坚固稳定,确保施工安全。7.3.10脚手架搭设人员必须持证上岗,并正确使用安全帽、安全带、穿防护鞋。7.3.11保证

14、脚手架的整体性,不得截断架体。7.3.12严格控制施工荷载,脚手架不得集中堆放材料,施工荷载不得大于3KN/m2,确保较大安全储备。7.3.13结构施工时不允许多层同时作业,同时作业层不超过两层。7.3.14各作业层之间设置可靠的防护栅栏。防止坠物伤人。八、脚手架拆除安全技术措施1 拆架前,全面检查拟拆脚手架,根据检查结果,拟订出作业方案,有计划的进行拆除。2 拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志,地面应设专人指挥,禁止非作业人员进入。3 拆架的高处作业人员应戴安全帽、系安全带、穿防滑鞋等安全防护用品。4 拆架程序应遵守“由上而下,先搭后拆”的原则,即先拆跳板、剪刀撑,而后拆小横杆

15、、大横杆、立杆等。5 拆除时要统一指挥,上下呼应,当解开与另一人有关的结扣时,应先通知对方,以防坠落。6 拆下的材料要徐徐下运,严禁抛掷。运至地面的材料应按指定地点随拆随码,堆放整齐。7 如遇强风、大雨、雪、雾等特殊天气,不应进行脚手架的拆除,严禁夜间拆除。九、脚手架计算书扣件式钢管落地脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130- )、建筑地基基础设计规范(GB50007- )、建筑结构荷载规范(GB50009- )、钢结构设计规范(GB50017- )等编制。9.1 参数信息9.1.1脚手架参数搭设尺寸为:立杆的横距为1m,立杆的纵距为1.5m,大小横杆的步距为1.8

16、m.;内排架距模板边缘长度为15cm;采用的钢管类型为483.0;横杆与立杆连接方式为单扣件;取扣件抗滑承载力系数为1.00;9.1.2活荷载参数施工均布活荷载标准值:3.000KN/m2;脚手架用途:结构脚手架;同时施工层数:1层;9.1.3风荷载参数本工程处于吉林省蛟河市,桥址区处于丘陵地带,风力相对较大,基本风压0.45KN/m2;风荷载高度变化系数z为0.62,风荷载体型系数s为1.13;脚手架计算中考虑风荷载作用;9.1.4静荷载参数脚手板自重标准值(KN/m2):0.300;安全设施与安全网(KN/m2):0.005;脚手板类别:木板脚手板;每米脚手架钢管自重标准值(KN/m):0

17、.033;脚手板铺设总层数:14层;9.1.5地基参数地基类型:粉质黏土;地基承载力标准值:150Kpa;立杆基础底面积(m2):0.3;地基承载力调整系数:1.00。9.2 小横杆的计算根据建筑施工门式钢管脚手架安全技术规范JGJ130- 第5.2.4条规定,小横杆按照简支梁进行强度和挠度计算,大横杆在小横杆的下面。小横杆自重,脚手板自重作为恒载,在最不利荷载布置下计算小横杆的最大弯矩和变形。9.2.1荷载值计算小横杆的自重简化为均布荷载:q1=0.033KN/m;脚手板的自重简化为均布荷载:q2=0.030.75=0.225 KN/m; 活荷载标准值:P=3 10.75=2.25KN;最不

18、利位置部荷载如下图:图三 小横杆力学简图9.2.2受力验算小横杆净跨径为1m,总长为1.3m;均布荷载最大弯矩(跨中)计算公式如下:Mqmax=( q1+ q2)l2/8Mqmax=(0.033+0.225)12/8=0.032KN.m;集中荷载最大弯矩(跨中)计算公式如下:Mpmax=pl/4Mpmax=2.251/4=0.563 KN.m;最大弯矩M= Mqmax+ Mpmax=0.595 KN.m;最大应力计算值=M/w=0.595106/4490=132.52N.mm2;小横杆的最大弯矩应力=132.52N.mm2,小于小横杆的抗压强度设计值205 N.mm2,满足要求。9.2.3挠度

19、验算最大挠度考虑为小横杆和脚手板自重均布荷载与活载的设计值最不利分配的挠度和;均布荷载引起的最大挠度计算公式如下:Vqmax=5ql4/384EIVqmax=5(0.033+0.225) 10004/(3842.06105107800)=0.151mm集中荷载标准值最不利分配引起的最大挠度计算公式如下:Vpmax=3.024Pl3/48EIVpmax=3.024 225010003/(482.06105107800)=6.383mm;最大挠度和V= Vqmax+ Vpmax=0.151+6.383=6.534mm;小横杆的最大容许挠度计算值为V=1000/150=6.667mm,规范规定值为1

20、0mm,6.534小于6.667,因此,满足要求。9.3 大横杆的计算根据JGJ130- 第5.2.4条规定,大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆的下面。将大横杆跨中上面的小横杆传递荷载作为集中荷载(活载),主节点处小横杆直接扣在立杆上,不在传递到大横杆上,大横杆自重作为均布荷载(恒载)计算大横杆的最大弯矩和变形。9.3.1荷载值计算大横杆的自重标准值:q1=0.033KN/m;活荷载产生集中荷载值:P=(1.30.033+0.225)/2+2.25=2.384 KN;图四 大横杆设计荷载组合简图9.3.2受力验算用连续梁弯矩计算软件计算得出活荷载作用力下及自重(恒载)作用下

21、大横杆支点最大负弯矩和跨中最大正弯矩分别为:活载 Mmax支=-0.466 KN.m Mmax中=0.47 KN.m恒载 Mmax支=-0.466 KN.m Mmax中=0.003 KN.m支座最大弯矩为M1max=-0.466-0.466=-0.472 KN.m跨中最大弯矩为M2max=0.47+0.003=0.473 KN.m注:弯矩以杆件下侧受拉为正。选择支座弯矩和跨中弯矩的最大值进行强度验算:=M/W=0.473106/4490=105.345 N.mm2;大横杆的最大弯曲应力为=105.345 N/mm2小于大横杆的抗压强度设计值f=205 N/mm2,满足要求。9.3.3挠度计算最

22、大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下:Vmax=0.677ql4/100EI+0.990pl4/100EI其中:静荷载标准值:q=0.033 KN/m; 活荷载标准值:p=31=3 KN/m;最大挠度计算值为:V=0.677 0.03315004/(1002.06105107800)+0.99315004/(1002.06105107800)=6.822mm大横杆的最大允许挠度计算值为V=1500/150=10mm,规范规定值为10mm,6.822小于10.,满足要求。9.4 扣件抗滑力的计算按规范表5.1.7直角、旋转单扣件承载力取值为8KN,按照扣件抗滑承载力系数1,该

23、工程实际的旋转单扣件承载力取值为8KN。纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5):RRc其中Rc扣件抗滑承载力设计值,取8KN; R纵向或横向水平杆传给立杆的竖向作用力设计值;纵向水平杆传给立杆的竖向作用力设计值;大横杆的自重标准值:P1=0.0331.5=0.0495KN;跨中小横杆的自重标准值:P2=0.0331.3/2=0.0215KN;跳板经过跨中小横杆传至大横杆的自重标准值:P3=0. 311.5/2=0.225KN;活荷载标准值:Q=311.5/2=2.25KN;按1.2恒载+1.4活载进行荷载组合得传至扣件最大荷载的设计值:R1=1.2(0.0

24、495+0.0215+0.225)+1.42.25=3.505KN;横向水平杆传给立杆的竖向作用力设计值:小横杆的自重标准值:P1=0.0331.3/2=0.0215KN;脚手板传至小横杆的自重标准值:P2=0.3 11.5/2=0.225KN;活荷载标准值:Q=311.5/2=2.25KN;按1.2恒载+1.4活载进行荷载组合得传至扣件最大荷载的设计值:R2=1.2(0.0215+ 0.225)+1.42.25=3.446KN;Rmax=3.505小于8KN,单扣件抗滑承载力的设计计算满足要求。9.5 脚手架立杆荷载计算作用于脚手架立杆的荷载包括经过大横杆和小横杆经过扣件传递的静荷载、活荷载

25、组合值,立杆自重产生的静载,防护栏杆、防护网产生的荷载,斜道产生的荷载,风荷载。9.5.1在9.4中已经计算出每层大横杆和小横杆传递至立杆的竖向荷载,整理得恒载和活载分别为:恒载 P1恒=1.2(0.0495+0.0215+0.225+0.0215+0.225)=0.651KN活载 P1活=1.4(2.25+2.25)=6.3KN9.5.2立杆自重产生的荷载计算我项目部桥墩最高为18m,立杆计算高度取20.5m,组合系数为1.2;立杆自重荷载为:P2=1.220.50.033 KN/m;= 0.8118KN9.5.3防护措施荷载防护栏杆每层两根,材料按水平杆同材料计算,0.033 KN/m,防

26、护网0.005 KN/m2,由此计算出每层产生荷载:P3=1.2(0.0331.52+0.0051.8)=0.125KN9.5.4斜道产生的荷载计算斜道坡度1:1,取一跨计算,跨度1.5m,上升高度1.5m,斜道长2.1m,按30cm一道脚踏横梯计算,斜道宽度60cm。斜杆及扶手钢管自重:p1=2.120.033=0.139KN脚踏横梯自重:p2=0.8/250.033=0.066P4=1.2(p1 +p2)=0.246KN9.5.5风荷载标准值按照以下公式计算Wk=0.7UzUs Wo其中Wo基本风压(KN/m2),按照建筑结构荷载规范(GB50009- )的规定采用:Wo=0.4 KN/m

27、2;Uz风荷载高度变化系数,按照建筑结构荷载规范(GB50009- )的规定采用:Uz=0.62;Us风荷载体型系数:取值为1.13;经计算得到,风荷载标准值Wk=0.70.40.621.13=0.196 KN/m2;综合得立杆最大轴向受力为:不考虑风荷载 Pmax=(0.651+0.125+0.246)8+0.99+6.3=15.466KN考虑风荷载 Pmax=(0.651+0.125+0.246)8+1.0.99+0.856.3=14.521KN风荷载设计值产生的立杆段弯矩MW为MW=0.851.4WkLah2/10=0.851.40.1961.51.81.8/10=0.113KN.m;9

28、.6 立杆的稳定性计算脚手架采用双立杆搭设,按照均匀受力计算稳定性。9.6.1不考虑风荷载时,双立杆的稳定性计算公式为: 立杆的轴向压力设计值:N=15.466KN;计算立杆的截面回转半径:i=1.59cm;计算长度附加参数参照扣件式规范表5.3.3得:k=1.155;当验算杆件长细比时,取块1.0;计算长度,由公式lo=kh(h=1.8)确定:lo=3.118m;长细比lo/i=196;轴心受压立杆的稳定系数,由长细比lo/i的计算结果查表得到:=0.207;立杆的净截面面积:A=4.24cm2;立杆的净截面模量(抵抗矩):W=4.49 cm3;钢管立杆抗压强度设计值:f=205N/mm2;

29、=15466/(0.207424)=176.21N/mm2;立杆稳定性计算=176.21 N/mm2;小于立杆的抗压强度设计值f=205N/mm2,满足要求。9.6.2考虑风荷载时,双立杆的稳定性计算公式 立杆的轴心压力设计值:N= 14.521KN;计算立杆的截面回转半径:i=1.59cm;计算长度附加系数参照扣件式规范表5.3.3得:k=1.155;计算长度系数参照扣件式规范表5.3.3得:=1.5;计算长度,由公式lo=kh确定:lo=3.118m;长细比:lo/i=196;轴心受压立杆的稳定系数,由长细比lo/i的计算结果查表得到:=0.207;立杆的净截面面积:A=4.24cm2;立

30、杆的净截面模量(抵抗矩):W=4.49 cm3;钢管立杆抗压强度设计值:f=205N/mm2;=14521/(0.207424)=165.45N/mm2;立杆的稳定性计算=165.45 N/mm2;小于立杆的抗压强度设计值f=205N/mm2,满足要求。十、立杆的地基承载力计算立杆基础底面的平均压力应满足pfg地基承载力设计值:fg= fgkkc=150kpa;其中,地基承载力标准值:fgk=150kpa;脚手架地基承载力调整系数:kc=1;立杆基础底面的平均压力:p=N/A=51.55kpa;其中,上部结构传至基础顶面的轴向力设计值;N=15.466KN基础底面面积:A=0.21.5=0.3

31、m2。P=51.55fg=150kpa。地基承载力满足要求。十一、突发事件应急预案按照“以人为本”和“快速有效救援”的原则,项目经理部成立紧急救援领导小组。紧急情况发生后,紧急救援领导小组立即投入运作,及时组织实施事故应急预案,并随时将事故应急处理情况报上级有关部门。保证物资、设备、后勤供给及通讯畅通,加强事故现场的安全保卫和疏导工作,及时进行医疗救护。10.1成立应急指挥领导小组组 长:王 勃副组长:吴泉忠、黄 军、孙本明、组 员:曹敬新、焦万宝、王小明、冷凤才、李海龙、魏甲亮、陈锋、李秋贺、李海龙10.2职责和分工事故应急救援指挥领导小组负责本项目的事故应急救援工作的组织和指挥,一旦发生重

32、大事故或紧急情况时,以指挥领导小组为基础,立即成立事故应急救援指挥部,指挥部设在项目部,下设自救组、救护组、善后组、疏导组、调查组、保障组六个小组。见“应急指挥部组织机构框图”。应急指挥部组织机构框图保障组组长:王勃副组长:吴泉忠副组长:黄军副组长:孙本明自救组救护组疏 导组调 查组善后组10.2.1组长的职责(1)执行国家、地方、行业、上级有关安全应急管理的法律法规、标准和应急预案。(2)随时掌握项目现场事故灾害及险情。(3)根据事故现场的情况,启动并组织实施项目现场处理方案,向公司应急指挥中心报告有关情况。(4)确保应急资源配备投入到位,组织项目应急演练,指挥项目应急行动。10.2.2副组

33、长的职责(1)协助组长开展应急指挥工作,组长不在位时,代行其职责。(2)组织编制现场处理方案,落实项目应急行动,组织搞好培训和演练。(3)负责现场应急处理,根据险情发展,提出改进措施。(4)组织落实现场善后恢复。10.2.3自救组职责实施现场处理,将人员和设备迅速撤离危险地点,根据现场情况,适时调整并调集人员、设备和物资搜救被困人员。10.2.4救护组职责负责现场伤员的医疗抢救工作,根据伤员受伤程度做好转运工作。10.2.5疏导组职责维护现场,将获救人员转至安全地带;对危险区域进行有效的隔离。10.2.6保障组职责提供技术保障,并保证应急处理的通讯畅通,物资、设备和资金及时到位及后勤供给。10

34、.2.7善后组职责妥善安置伤亡人员和接待伤亡人员的家属,配合公司做好理赔工作。10.2.8调查组职责按要求提供事故情况和相关资料,参与评估事故影响程度和损失,提出防止事故重复发生的意见和建议。10.3应急预案10.3.1预防措施(1)查阅有关地质、水文资料、现场观察、开展施工环境调查,对脚手架变形观察、量测,进行危险源的监测监控,做好量测数据的记录并对其进行分析研究,及时掌握脚手架的变化。(2)加强施工人员安全技术知识教育培训,增加安全质量意识,广泛宣传垮塌紧急救援知识。(3)加强监控量测工作,本项目对脚手架稳定进行量测。经过监控量测工作及时掌握脚手架的稳定状态,提供有关脚手架施工的全面、系统

35、信息资料,以便经过对量测数据的分析和判断,对脚手架体系的稳定状态进行监控和预测,并据此制定相应的施工措施,以量测结果指导施工。(4)地质条件差的区段严格按施工作业指导书及技术交底施工,并结合实际核对设计。10.3.2应急、处理措施脚手架垮塌事故及人员坠落事故发生后,现场负责人应及时通知本单位主要负责人,相关单位应迅速封闭事故现场,及时疏导和转移现场周围可能波及的人员和设备。应首先确保人员安全,尽可能控制事故的规模和损失。轻伤事故责任单位报至本企业安全生产管理部门,重伤级别以上事故发生单位应在事故发生1小时内向上级部门报出详细的书面事故报告(传真或邮件),当事故有新的变化和进展时应及时补报,并确

36、保各方与现场的通讯畅通。当特大事故发生时,相关单位必须严格保护事故现场;不得破坏、掩饰现场。事故单位负责人应最快速度赶赴现场,了解情况,同时电话报告上级部门,请示下一步安排。(1)当脚手架垮塌后,救领导小组迅速启动,自救组将遇险人员迅速撤离危险区域;根据现场情况,对发生垮塌区域采取相应的防护措施,在确保安全的情况下,适时调整并调集人员、设备和物资展开被困人员的搜救。(2)将获救人员转至安全地带,对危险区域进行有效的警戒、隔离, 及时对现场伤员进行医疗急救工作,根据伤员受伤程度做好转运工作。立即对抢救出的人员进行紧急处理,送就近医院救治。(3)收集事故资料,掌握事故情况,查明事故原因,评估事故影

37、响程度和损失,分清事故责任并提出相应处理意见,提出防止事故重复发生的意见和建议,写出应急处理报告。 10.3.3紧急救援注意事项 (1)抢救被困人员前要先对发生垮塌区域进行处理,在确保安全前提下展开被困人员的搜救工作。(2)获救受伤人员,必须在安全地带进行抢救或送院治疗。(3)抢救、支护是紧急抢险的重点工作之一,安排专人24小时对未垮塌的脚手架进行监控,防止再次事故发生。(4)保持施工便道畅通。附表应急救援人员分组名单一览表序号应急组名称姓 名单位或部门职务或岗位联系电话1救护组吴泉忠一工区书记2王小明一工区副经理3吴诚一工区技术员1自救组黄军一工区安全总监2袁龙龙一工区技术员3牛宏民一工区技

38、术员1保障组孙本明一工区副经理2李秋贺一工区物资部长3魏甲亮一工区财务总监4张佰磊一工区司机1疏导组唐爱华一工区试验室主任2张州一工区设备部长3任兴国一工区安全员4付兴松一工区安全员5张祥飞一工区安全员1调查组曹敬新一工区总工程师2刘满兴一工区工程部长3李海龙一工区安质部长1善后组焦万宝一工区副经理2陈锋一工区办公室主任3冷凤才一工区协调班主任应急重要物资装备清单序号物资(设备)名称单位数量拥有单位存放地点备注1挖掘机台2工区砼拌合站2装载机台2工区砼拌合站3运输车台6工区砼拌合站4发电机台1工区现场5编织袋只500工区砼拌合站6简易担架副4工区砼拌合站7应急药箱只8工区工区指挥部8灭火器只6工区现场9安全帽顶100工区现场10应急灯(手电筒)台30工区现场11扬声器只10工区工区指挥部121200钢管m500工区拌和站13撬棍根4工区现场14口哨个1工区现场
