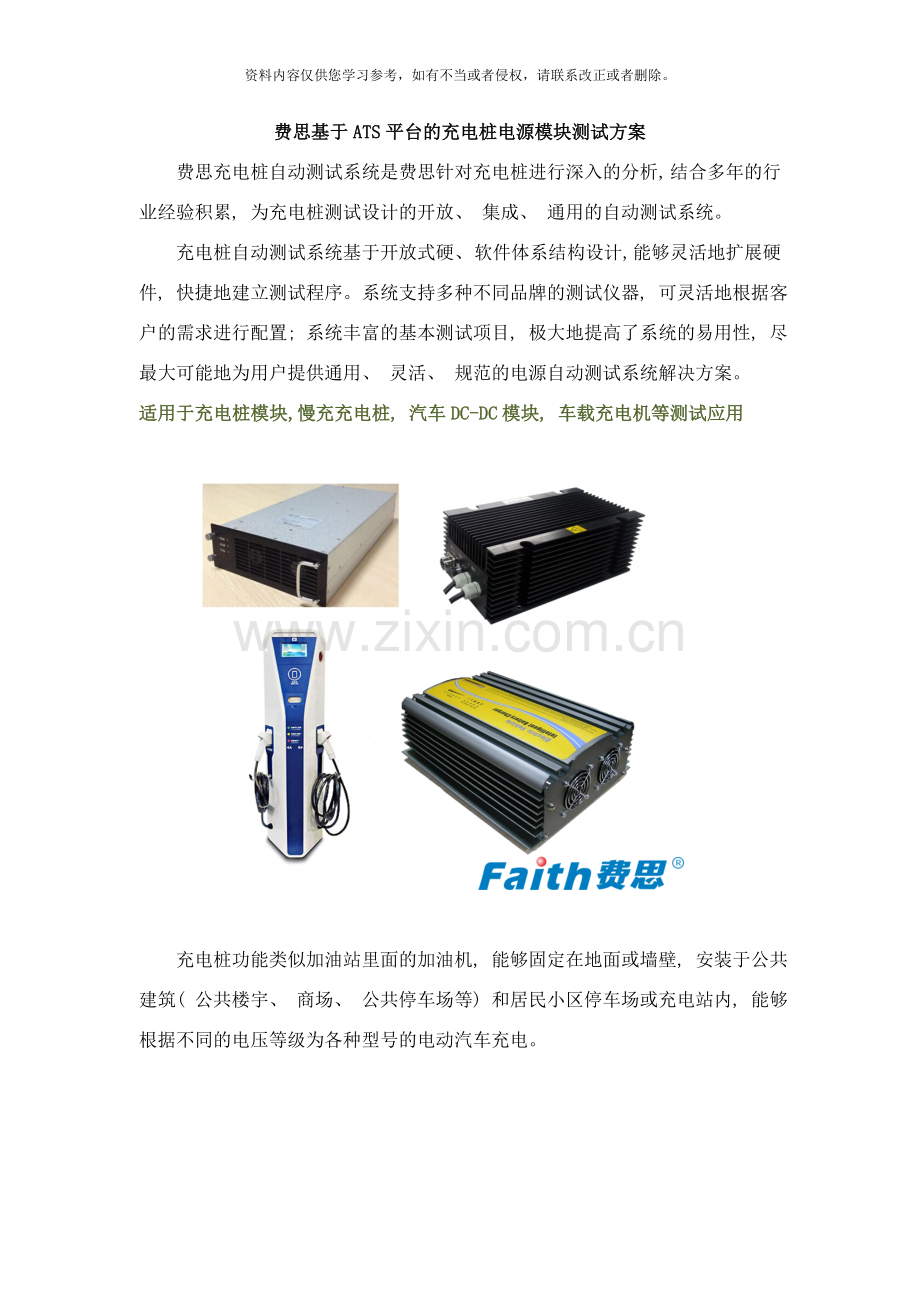

费思基于ATS平台的充电桩电源模块测试方案
费思充电桩自动测试系统是费思针对充电桩进行深入的分析, 结合多年的行业经验积累, 为充电桩测试设计的开放、 集成、 通用的自动测试系统。
充电桩自动测试系统基于开放式硬、 软件体系结构设计, 能够灵活地扩展硬件, 快捷地建立测试程序。系统支持多种不同品牌的测试仪器, 可灵活地根据客户的需求进行配置; 系统丰富的基本测试项目, 极大地提高了系统的易用性, 尽最大可能地为用户提供通用、 灵活、 规范的电源自动测试系统解决方案。
适用于充电桩模块,慢充充电桩, 汽车DC-DC模块, 车载充电机等测试应用

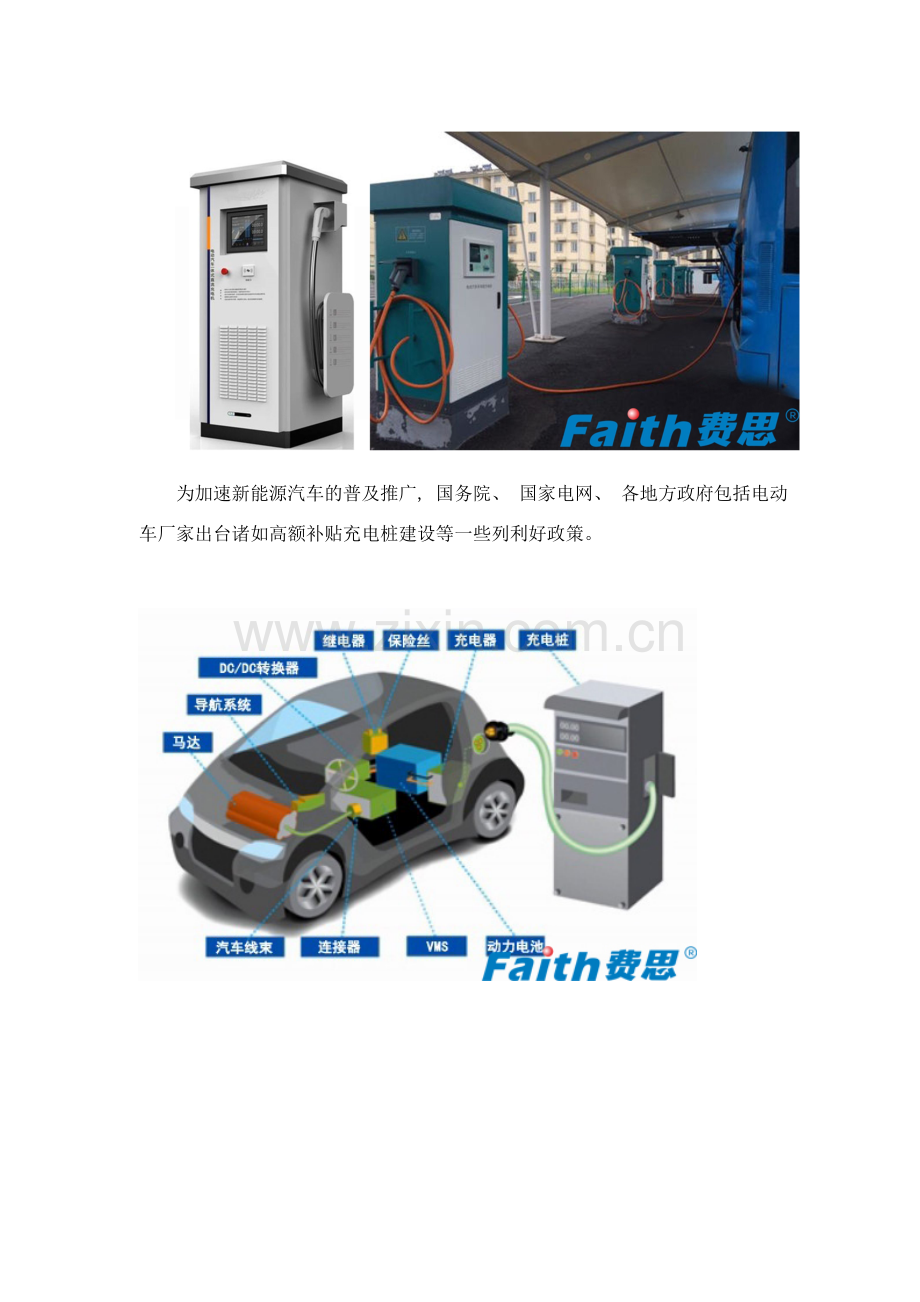

充电桩功能类似加油站里面的加油机, 能够固定在地面或墙壁, 安装于公共建筑( 公共楼宇、 商场、 公共停车场等) 和居民小区停车场或充电站内, 能够根据不同的电压等级为各种型号的电动汽车充电。

为加速新能源汽车的普及推广, 国务院、 国家电网、 各地方政府包括电动车厂家出台诸如高额补贴充电桩建设等一些列利好政策。

为满足充电桩电源模块测试需求, 提高生产效率, 降低人工成本, 费思推出直流充电桩电源模块自动化测试平台( 以下简称ATS平台) , 此平台把充电桩电源模块常规性能测试项目都包含在内。
1、 精选后的测试项目
可符合GB/T 24347- 法规测试
DD-System Pre-setup(系统初始设定)
· DC-DC Input/Output Test(输入输出及效率测试)
· DC-DC Line Regulation Test(输入效应测试)
· DC-DC Load Regulation Test(负载效应测试)
· DC-DC Hold On Adjust Test(在线调整测试)
· DC-DC Cursor Measure Time(上升/下降时间)
· DC-DC Over Load Protection Test(过载保护测试)
· DC-DC Over Voltage Protection Test(过电压保护测试)
· DC-DC Peak Current Test(峰值电流测试)
· DC-DC Ripple & Noise Test(涟波及杂讯测试)
· DC-DC Short Circuit Protection Test(短路保护测试)
· DC-DC Total Regulation Test(总效应测试)
· DC-DC Vin Ramp Shut Down Test(输入电压极限测试)
· DC-DC Vin Ramp Start Up Test(开机输入电压极限测试)
· DC-DC Waveform Measure Turn On Test(开机波形量测)
· DC-DC Waveform Measure Turn Off Test(关机波形量测)
· Total Efficiency Test(总效率量测)
· Enable Turn On/Off DC-DC
· CAN Bus Reading Charger

2、 测试要求:
测试人员需能正确地使用万用表, 电子负载、 AC SOURCE, PC电脑等仪器设备和LabVIEW软件平台的基本操作。
测试平台一般是在常温常压下测试的。
3、 测试方法和过程
经过直流充电桩电源模块ATS平台完成所有项目的测试。
3.1 直流充电桩电源模块ATS平台原理图, 如图一:

3.2 ATS平台工作原理
ATS自动化测试平台是基于LabVIEW软件平台, 经过232总线, 把可编程AC SOURCE, 直流电子负载、 示波器、 万用表、 台式电脑等有机结合起来, 完成所需项目的测试。
3.3 ATS平台使用设备清单, 如表二:
仪器序号
仪器名称
数量
1
AC SOURCE/DC电源( 可选)
1
2
直流电子负载
1
3
数字示波器
1
4
充电桩模块整机连接工装
1
5
高精度台式万用表
1
6
CAN 分析模块
1
7
USB-CAN
1
8
各种通讯转换
3
9
高精度台式万用表
2
10
功率分析仪
1
表 二 设备清单
3.4 ATS平台操作软件: LabVIEW
直流充电桩电源模块ATS平台操作步骤如下:
步骤一:
左键双击图标: , 进入如图二操作界面:

图 二
步骤二:
点击‘File’菜单, 选择下拉菜单‘Open Sequence File…’, 进入选择测试测序文件夹, 选择所需要的测试程序, 如图三、 图四:

图 三

图 四
步骤三:
打开测试程序后, 检测程序是否是被测板程序, 如图五:
图 五
程序确认无误后, 单击Test UUTs按钮, 在弹出确认测试界面, 单击OK, 开始自动化测试, 如图六:

图 六
步骤四:
整个测试过程大概持续几分钟时间, 测试过程中不需要测试员干预。
测试结束后, ATS平台会自动把测试结果显示在桌面上, 如下图七, 弹出绿色小窗口Test Sequence Passed界面, 显示模块测试经过:

图 七

如下图八, 弹出红色小窗口Test Sequence Failed界面表示模块测试没经过:

图 八
步骤五:
出现如上图七or八的结果后, 表示模块测试结束, 点击OK确定按钮后又回到图六开始新的模块测试界面, 这时候就能够更换模块开始新的模块测试了。
4. 测试结果和记录
经过直流充电桩电源模块ATS平台, 会把模块所有测试项目的具体测试结果生成一份测试报告保存下来, 若有必要能够选择自动打印出来; 模块测试是否测试合格也会在自动化测试平台结束后直接反馈出来。至此, 模块的测试已完成。
