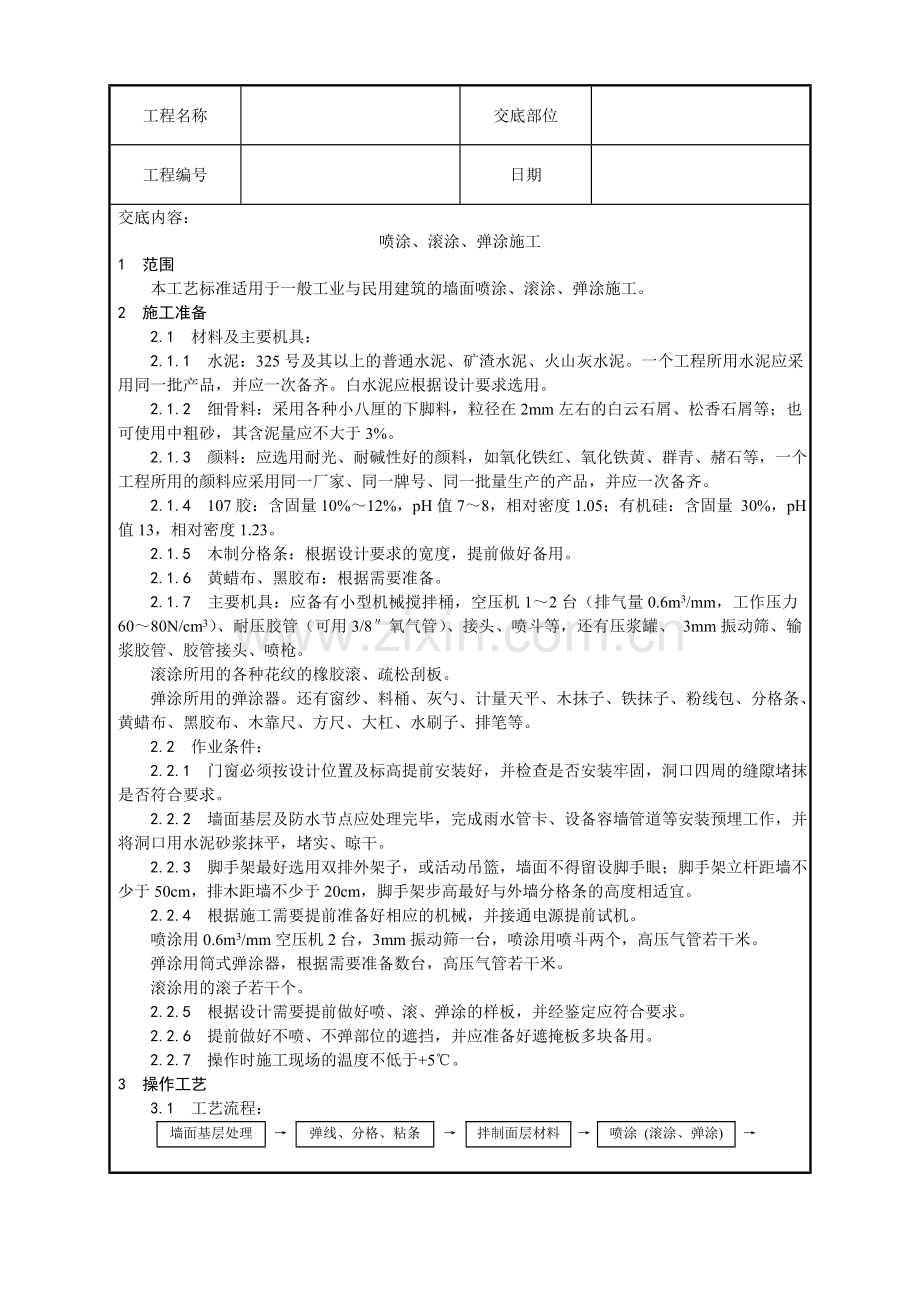

1、工程名称交底部位工程编号日期交底内容:喷涂、滚涂、弹涂施工1 范围 本工艺标准适用于一般工业与民用建筑的墙面喷涂、滚涂、弹涂施工。2 施工准备 2.1 材料及主要机具: 2.1.1 水泥:325号及其以上的普通水泥、矿渣水泥、火山灰水泥。一个工程所用水泥应采用同一批产品,并应一次备齐。白水泥应根据设计要求选用。 2.1.2 细骨料:采用各种小八厘的下脚料,粒径在2mm左右的白云石屑、松香石屑等;也可使用中粗砂,其含泥量应不大于3%。 2.1.3 颜料:应选用耐光、耐碱性好的颜料,如氧化铁红、氧化铁黄、群青、赭石等,一个工程所用的颜料应采用同一厂家、同一牌号、同一批量生产的产品,并应一次备齐。
2、2.1.4 107胶:含固量10%12%,pH值78,相对密度1.05;有机硅:含固量 30%,pH值13,相对密度1.23。 2.1.5 木制分格条:根据设计要求的宽度,提前做好备用。 2.1.6 黄蜡布、黑胶布:根据需要准备。 2.1.7 主要机具:应备有小型机械搅拌桶,空压机12台(排气量0.6m3/mm,工作压力6080N/cm3)、耐压胶管(可用3/8氧气管)、接头、喷斗等,还有压浆罐、 3mm振动筛、输浆胶管、胶管接头、喷枪。 滚涂所用的各种花纹的橡胶滚、疏松刮板。 弹涂所用的弹涂器。还有窗纱、料桶、灰勺、计量天平、木抹子、铁抹子、粉线包、分格条、黄蜡布、黑胶布、木靠尺、方尺、大杠
3、、水刷子、排笔等。 2.2 作业条件: 2.2.1 门窗必须按设计位置及标高提前安装好,并检查是否安装牢固,洞口四周的缝隙堵抹是否符合要求。 2.2.2 墙面基层及防水节点应处理完毕,完成雨水管卡、设备容墙管道等安装预埋工作,并将洞口用水泥砂浆抹平,堵实、晾干。 2.2.3 脚手架最好选用双排外架子,或活动吊篮,墙面不得留设脚手眼;脚手架立杆距墙不少于50cm,排木距墙不少于20cm,脚手架步高最好与外墙分格条的高度相适宜。 2.2.4 根据施工需要提前准备好相应的机械,并接通电源提前试机。 喷涂用0.6m3/mm空压机2台,3mm振动筛一台,喷涂用喷斗两个,高压气管若干米。 弹涂用筒式弹涂器
4、,根据需要准备数台,高压气管若干米。 滚涂用的滚子若干个。 2.2.5 根据设计需要提前做好喷、滚、弹涂的样板,并经鉴定应符合要求。 2.2.6 提前做好不喷、不弹部位的遮挡,并应准备好遮掩板多块备用。 2.2.7 操作时施工现场的温度不低于+5。3 操作工艺 3.1 工艺流程:墙面基层处理弹线、分格、粘条拌制面层材料喷涂 (滚涂、弹涂)起分格条勾缝养护 3.2 基层处理:基层为预制混凝土外墙板时,要事先将其缺棱掉角的板面上凸凹不平处刷水湿润,修补处刷掺水重10%107胶的水泥浆一道,随后抹13水泥砂浆勾抹平整,并对其防水缝。槽认真处理后,进行淋雨试验,不漏者方可进行下道工序。 基层为砖墙、加
5、气混凝土墙、现浇混凝土墙的基层抹灰,应按外墙抹水泥砂浆工艺执行。尚应注意以下几点: 3.2.1 底层砂浆表面标高的控制:底层砂浆抹好后,给面层应留12mm的厚度,因考虑面层抹水泥砂浆8mm厚,喷、滚、弹层厚24mm。 3.2.2 面层涂层不同,对水泥砂浆面层的质量要求也不同。 3.2.2.1 喷涂:水泥砂浆面层要求大杠刮平,木抹子搓平,表面无孔洞、无砂眼,面层颜色均匀一致,无划痕。 3.2.2.2 滚涂、弹涂:水泥砂浆面层要求大杠刮平,表面无孔洞,木抹子搓平,铁抹子压光,待无明水后,用软毛刷蘸水垂直向下,轻刷一遍,要求表面颜色一致,无抹纹,刷纹一致。 3.2.2.3 根据图纸要求分格、弹线,并
6、依据缝子宽窄、深浅选择分格条,粘条位置要准确,要横平竖直。 3.2.2.4 喷、滚、弹涂施工时,应将不需要施涂的部位遮挡好,防止造成污染。 3.2.2.5 施工方法:最好是由上往下先打底,再抹水泥砂浆面层,并随抹随养护,随往下落架子,一直抹到底后,再将架子升起,从上往下进行喷、滚、弹涂层施工,以保证涂层的颜色一致。 3.3 备料: 3.3.1 将水泥过筛后,装袋备用。 3.3.2 石屑(或中、粗砂)、颜料分别过窗纱筛,石屑若为大颗粒时,应先过3mm筛,然后分别按重量级配,装袋存放备用。 3.3.3 按其配合比配料,要有专人负责掌握。 3.4 面层施工: 3.4.1 喷涂面层: 3.4.1.1
7、拌合砂浆:用小型机械搅拌桶搅拌,根据喷涂需要砂浆应随拌随用。先将水泥与石屑(或砂)按12(体积比)干拌均匀,加入水重10%的107胶水溶液拌合均匀,使其稠度达11cm,并在砂浆内掺入水泥重0.3%的木钙粉,反复拌合均匀,颜色应按样板配制。 3.4.1.2 按原预留分格条的位置,将原有分格条重新理放好。 3.4.1.3 喷涂:炎热干燥的季节,喷涂之前应洒水湿润,开动空压机,检查高压气管有无漏气,并将其压力稳定在0.6MPa左右。喷涂时,喷枪嘴应垂直于墙面,且离开墙面3050cm,喷斗内注入砂浆,开动气管开关,用高压空气将砂浆喷吹到墙面。如果喷涂时压力有变化,可适当地调整喷嘴与墙面的距离。粒状喷涂
8、一般两遍成活,第一遍要求喷射均匀,厚度掌握在1.5mm左右,过l2h再继续喷第二遍,并使之喷涂成活。要求喷涂颜色一致,颗粒均匀,不出浆,厚薄一致,总厚度控制在34mm。 波状喷涂和花点喷涂:一般控制三遍成活。第一遍基层变色即可,涂层不要过厚,如墙基不平,可将喷涂的涂层用木抹子搓平后,重喷;第二遍喷至盖底,浆不流淌为止;第三遍喷至面层出浆,表面成波状,灰浆饱满,不流坠,颜色一致,总厚度34mm。 花点喷涂是在波面喷涂的面层上,待其干燥后,根据设计要求加喷一道花点,以增加面层质感。 3.4.1.4 起条、修理、勾缝:喷完后及时将分格条起出,并将缝内清理干净,根据设计要求勾缝。 3.4.1.5 喷有
9、机硅:成活24h后,表面均匀地喷一层有机硅增水剂,要喷匀,不流淌。 3.4.2 滚涂面层: 3.4.2.1 材料拌合:滚涂砂浆的配合比一般为110.2,即为水泥砂=11体积比,并掺入水泥重20%的107胶。具体做法是:将砂子过纱绷筛,与水泥按11体积比配好,干拌均匀,然后用掺水重20%的107胶的水溶液拌合,稠度似芝麻酱状,拉出毛来不流、不坠为宜,拌合好的聚合水泥细砂浆,应过振动筛后使用。 3.4.2.2 粘分格条:按原打底留条位置,重新粘好分格条。 3.4.2.3 滚涂:滚涂时应掌握底层的干湿度,吸水较快时应适当地加水湿润,浇水量以滚涂时不流淌为宜,操作时需两人合作,一人在前将事先拌好的稀砂
10、浆刮一遍,随后紧跟抹一薄层,用铁抹子溜平,使涂层厚薄一致;另一人紧跟着拿辊子滚拉,否则干后拉不出毛来,操作时辊子运行不能太快,且用力要一致,成活时辊子应从上往下拉,使滚出的花纹有自然向下的流水波向,以减少墙面积尘。 3.4.2.4 起条、勾缝:滚涂完即起分格条,如需做阳角时,应在大面积完活后进行。 3.4.2.5 喷有机硅增水剂:500g有机硅加4500g的水拌合均匀,常温下滚涂24h后喷有机硅,喷量看其表面湿度而定,如果喷后24h内下雨,会将表层冲掉,达不到应有效果,必须重喷。 3.4.3 弹涂面层: 3.4.3.1 配底色浆(重量比):普通水泥100,水90,107胶20,颜料同样板;白水
11、泥100,水80,107胶13,颜料同样板。 3.4.3.2 配色点浆(重量比):水泥 100,水40, 107胶 10,颜料同样板,按上述配合比,将颜料和胶混合拌匀,倒入水泥中,拌成稀浆。 3.4.3.3 按设计要求粘分格条。 3.4.3.4 刷底色浆:将已配好的底色浆刷涂到已做好的水泥砂浆面层上,大面积施工时可采用喷浆器喷涂,使之喷匀为止。 3.4.3.5 弹花点浆:将已配好的色点浆液注入筒式弹力器中,然后转动弹力器平柄,将色点浆甩到底色浆上;弹色点浆时,应按色浆不同分别装入不同的弹力器中,每人操作一筒,流水作业,即第一人弹第一种色浆,另一人随后弹另外一种色浆。色点要弹均匀,互相衬托一致,
12、弹的色浆点应近似圆粒状。 3.5 冬期施工:可在初冬期施工,严寒阶段不宜施工。 3.5.1 冬期抹灰砂浆应采用热水拌合,并采取保温措施,涂抹时砂浆温度不直低于+5。 3.5.2 砂浆抹灰层硬化初期不得受冻,喷、滚、弹涂层未硬化前不应受冻。 3.5.3 大气温度低于5时,室外抹灰砂浆中可掺入能降低冻结温度的食盐和氯化钙等,其掺量由设计决定。面层喷、滚、弹涂,外加剂掺量及品种应根据试验确定。 3.5.4 用冻结法砌筑的墙,室外抹灰应待其完全解冻后再抹灰,不得用热水冲刷冻结的墙面,或用热水消除墙上的冰霜。 3.5.5 为防止灰层早期受冻,抹灰砂浆内不得掺入白灰膏,为增加砂浆的和易性,可用同体积的粉煤
13、灰代替。4 质量标准 4.1 保证项目:材料的品种、质量必须符合设计要求;各抹灰层之间及抹灰层与基体之间必须粘结牢固,无脱层、空鼓和裂缝等缺陷。 4.2 基本项目: 4.2.1 喷涂、滚涂、弹涂表面颜色一致,花纹、色点大小均匀,不显接槎,无漏涂、透底和流坠。 4.2.2 分格条(缝)的宽度和深度均匀一致,条(缝)平整光滑,楞角整齐,横平竖直、通顺。 4.2.3 流水坡向正确,滴水线顺直,滴水槽深度、宽度均不小于10mm,整齐一致。 4.3 允许偏差项目,见表9-9。 喷涂、滚涂、弹涂允许偏差 表9-9项次项 目允许偏差 (mm)检查方法1立面垂直52m托线板检查2表面平整42m靠尺及楔形塞尺检
14、查3阴、阳角垂直42m托线板检查4阴、阳角方正420cm方尺及楔形塞尺检查5 分格条 (缝) 平直3拉5m线,不足5m拉通线检查5 成品保护 5.1 施工前应将不进行喷、滚、弹涂的门窗及墙面保护遮挡好。 5.2 喷、滚、弹涂完成后,及时用木板将口、角保护好,防止碰撞损坏。 5.3 拆架子时严防碰损墙面涂层。 5.4 油工施工时,严禁蹬踩已施工完部位,并防止将油罐碰翻,涂料污染墙面。 5.5 室内施工时,防止污染喷、滚、弹涂饰面面层。 5.6 阳台、雨罩等出水口宜采用硬质塑料管埋设,最好不用铁管,防止对面层的锈蚀。6 应注意的质量问题 6.1 颜色不均,二次修补接槎明显:主要原因是配合比掌握不准
15、,掺加料不匀;喷、滚、弹手法不一,或涂层厚度不一;采用单排外架子施工,随拆架子,随墙脚手眼,随补抹灰,随喷、滚、弹,因后修补灰活与原抹灰层含水不一,面层二次修补造成接槎明显。解决办法:由专人掌握配合比,合理配料,计量要准确;喷、滚、弹面层施工指定专人负责,施工手法一致,面层厚度一致;使用此类方法施工,严禁采用单排外架子;如采用双排外架子施工时,也要禁止将支杆靠压在墙上,以免造成灰层的二次修补,影响涂层美观。 6.2 喷、滚、弹面层的空鼓和裂缝:主要原因是底层抹灰没按要求分格,水泥砂浆面积过大,干缩不一,会形成空鼓及开裂。底层的空裂而将面层拉裂,因此,打底灰时应按图纸上的要求分格,以解决灰层收缩
16、裂缝。 6.3 底灰抹得不平,或抹纹明显:主要因为喷、滚、弹涂层较薄,底灰上的弊病,要想通过面层来掩盖是掩盖不了的。所以要求底灰抹好后,应按水泥砂浆抹面交验的标准来检查验收,否则,面层涂层不能施涂。 6.4 面层施工接槎明显:主要原因是面层施工设将槎子甩在分格条处或不显眼的地方,而是无计划乱甩槎,形成面层涂层接槎明显可见。解决办法:施工中间甩槎,必须把槎子甩到分格缝、伸缩缝或管后不显眼的地方,严禁在块中甩搓;二次接槎施工时注意涂层厚度,避免涂层重叠,形成深浅不一。 6.5 施工时颜色很好,交工时污染严重:产生原因是涂层颜色不好,经风吹、雨淋、日晒颜色变化,交竣验收时污染严重,不受看。解决办法:选用抗紫外线、抗老化、抗日光照射的颜料,施工时严格控制加水。中途不能随意加水,以保证颜色一致;为防止面层的污染,在涂层完工24h后喷有机硅一道。并注意有机硅喷涂厚度一致,防止流淌或过厚,形成花感。7 质量记录 本工艺标准应具备以下质量记录: 7.1 原材料的材质证明及试验报告。 7.2 水泥出厂证明。 7.3 胶粘剂、外加剂等附加材料的出厂合格证。 7.4 质量检验评定记录。技术负责人: 交底人: 接交人:
