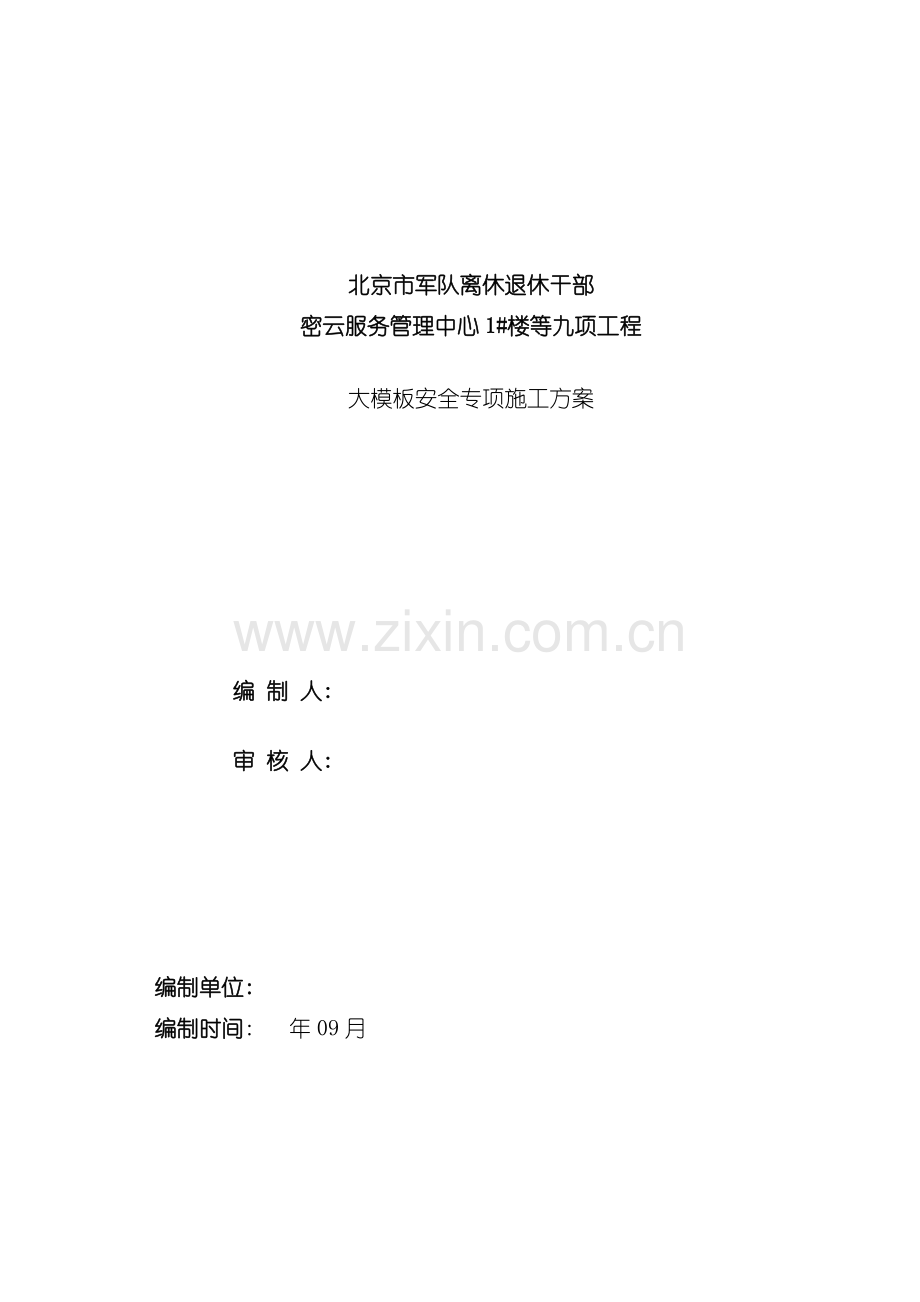

1、资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。北京市军队离休退休干部密云服务管理中心1#楼等九项工程大模板安全专项施工方案北京城建六建设工程有限公司民政局项目经理部 09月北京市军队离休退休干部密云服务管理中心1#楼等九项工程大模板安全专项施工方案编 制 人: 审 核 人: 编制单位: 编制时间: 年09月 目 录1.编制依据11.1标准、 规范11.2其它资料12.工程概况12.1设计概况12.2梁、 墙结构图12.3模板配置概况23.安全保障体系23.1大模板安全施工领导小组23.2安全责任制33.3安全管理制度33.4现场施工措施及布置44.安全因素分析44.1原材44.
2、2存放54.3吊运54.4施工54.5电梯井跟进平台55.安全技术措施及注意事项55.1大模板的运输、 维修、 清理与存放55.2大模板吊运65.3模板安装75.4模板拆除76.电梯井操作平台86.1电梯井操作平台设计86.2电梯井跟进平台使用87.安全事故应急预案107.1机构设置107.2机构职责107.3应急救援工作程序107.4救援方法111. 编制依据1.1 标准、 规范表1.1类别名 称编号国家建筑工程施工质量验收统一标准GB50300- 钢结构设计规范GB50017- 建筑结构荷载规范GB50009- 行业建筑工程大模板技术规程JGJ74- 建筑施工高空作业安全技术规程JGJ80
3、-91地方建筑安装分项工程施工工艺规程DBJ01-26- 北京市建筑工程施工安全操作规程DBJ01-62- 北京市建筑工程施工现场安全管理标准京建施 1号建筑工程资料管理规程DB11/T695- 1.2 其它资料北京市军队离休退休干部密云服务管理中心工程施工图纸。北京市军队离休退休干部密云服务管理中心1#楼等九项工程施工组织设计。2. 工程概况2.1 设计概况本工程5#楼为剪力墙结构。设计概况见表2.1。表2.11建筑面积建筑面积4447.21m2地下部分面积m2占地面积673.9m2标准层面积m22层数地下1层地上7层3层高B14.0mB2/非标准层/标准层3.2m4结构形式基础形式筏板基础
4、结构形式剪力墙5主要构件断面尺寸顶板240 mm、 200 mm、 180mm、 150mm内墙、 外墙200mm2.2 梁、 墙结构图标准层( 二六层) 梁、 墙平面图见图2.1。图2.1标准层梁、 墙平面图2.3 模板配置概况5#楼主体结构施工阶段( 结构标高-0.10m22.40m范围内) 墙体模板采用86系列全钢大模板。模板结构设计概况: 模板面板: -6mm普通热轧钢板; 主肋: 8槽钢; 横竖边框: 8槽钢; 背楞: 10槽钢。穿墙螺栓采用T30锥形螺栓, 大头T30, 小头26, 设钢楔孔。 3. 安全保障体系3.1 大模板安全施工领导小组项目部成立大模板安全施工领导小组, 负责
5、大模板施工的安全管理工作。领导小组组织机构如图3.1所示。副组长: 董世光副组长: 赵景河安全员: 马保利施工队模板工、 郭荣正施工队技术员: 杨红星施工队模板工长: 雷军锋模板工长: 王贵忠组长: 李二明组员图3.1 大模板安全施工领导小组组织机构3.2 安全责任制（1） 项目经理是大模板安全施工的第一责任人, 对大模板的安全施工负责; （2） 项目总工程师负责主持大模板安全施工措施的编制及对大模板施工安全技术交底、 措施的审核工作; （3） 项目副经理具体负责大模板安全生产的计划和组织落实; （4） 专职安全员对大模板施工现场及大模板专业施工队伍的安全生产负监督检查、 督促整改的责任。（5
6、） 木工工长是大模板安全施工的直接责任人, 对大模板安全施工负直接责任。3.3 安全管理制度3.3.1 安全教育制度所有进场施工人员必须经过安全培训, 经公司、 项目、 岗位三级教育, 考核合格后方可上岗。3.3.2 安全学习制度项目经理部针对现场安全管理特点, 分阶段组织管理人员进行安全学习。分包队伍在专职安全员的组织下坚持每周一次安全学习, 施工班组针对当天工作内容进行班前教育, 经过安全学习提高全员的安全意识, 树立”安全第一, 预防为主”的思想。3.3.3 安全技术交底制根据安全措施要求和现场实际情况,项目经理部分阶段对管理人员进行安全书面交底, 施工工长及专职安全员定期对大模板施工班
7、组进行安全书面交底。3.3.4 安全检查制项目经理部每半月由项目经理组织一次安全大检查; 木工工长和专职安全员每天对所管辖区域的安全防护进行检查, 督促施工班组对安全防护进行完善, 消除安全隐患。对检查出的安全隐患落实责任人, 定期整改, 并组织复查。3.3.5 安全隐患停工制专职安全员发现违章作业、 违章指挥, 有权进行制止; 发现安全隐患, 有权下令立即停工整改, 同时上报公司, 并及时采取措施消除安全隐患。3.3.6 安全生产奖罚制度项目经理部设立安全奖励基金, 根据半月一次的安全检查结果进行评比, 对遵章守纪、 安全工作好的班组进行表扬和奖励, 违章作业、 安全工作差的班组进行批评教育
8、和处罚。3.4 现场施工措施及布置按照”预防为主”的方针开展大模板施工安全管理工作, 从以下三个方面进行。3.4.1 安全巡视项目安全组织机构内各责任人, 在项目安全主管的领导下开展日常安全巡视工作。各责任人对各自区域内可能产生安全隐患的工作点要严加检查, 对施工人员作好安全提示, 对违犯安全行为随时查处、 上报。3.4.2 安全报告 安全管理机构内各责任人, 按规定填写每天的安全报告报项目安全主管。对当天的安全隐患巡视结果提出统计报表, 对当天的生产活动提出分析, 制定防范措施。在现场无重大安全事故的前提下, 项目安全主管编写每月安全报告经项目经理审批后报公司。如发生重大安全事故, 及时报告
9、公司, 同时按国家规定的申报程序向上级主管部门申报。3.4.3 安全分析项目部会同监理每月召开安全分析会, 对当月的大模板施工安全工作进行分析; 对安全隐患提出整改完工时间; 对以后的安全工作提出预防措施。4. 安全因素分析4.1 原材4.1.1 大模板吊环大模板吊环是重要的受力构件, 施工过程中吊环易发安全事故, 主要表现在其发生强度破坏致使大模板高空坠落。原因主要有吊环材质不符合国家标准、 吊环焊缝长度不够或焊接质量低劣。4.1.2 大模板斜支撑的地脚螺栓大模板斜支撑的主要作用是在模板支拆过程中调节模板的倾斜角度, 使大模板放置相对稳定。由于斜支撑的地脚螺栓在支撑模板重量、 调节倾角中重复
10、使用, 因而是比较重要且易忽视安全的部位。斜支撑的地脚螺栓在使用过程中易引发的安全事故表现在模板的倾覆上。主要原因: （1） 施工过程中大模板经多次起吊和落地, 且起落时未能轻吊轻放, 地脚螺栓中的螺母在多次重复冲击下焊缝开裂; （2） 堆放过程中受外界荷载干扰, 螺母脱落致使大模板倾覆。4.2 存放大模板存放过程中易发生的安全事故主要为模板倾覆。主要原因: 斜支撑过少或自稳角过小。4.3 吊运大模板吊运过程中易发生的安全事故主要为高处坠落。主要原因: 模板吊环开焊或卡环螺栓未拧紧。4.4 施工大模板施工过程中易发生的安全事故主要为模板倾覆。主要原因: 模板无斜支撑、 合模前或拆模后无临时固定
11、措施或措施不当。4.5 电梯井跟进平台跟进平台在使用过程中易引发的安全事故为平台坠落。主要原因: 跟进平台的支座未按要求使用穿墙螺栓。5. 安全技术措施及注意事项5.1 大模板的运输、 维修、 清理与存放5.1.1 大模板运输注意事项（1） 大模板运输时, 应垫好垫木, 防止运输途中模板表面与车体进行摩擦, 损坏表面。（2） 大模板运输到场地后, 由信号工配合装卸工卸下模板。（3） 运输车辆应停放在无斜面的路面上, 车辆停止稳定后再进行卸车。5.1.2 大模板的维修与清理（1） 拆下的模板和支撑、 加固件、 连接材料, 应清理粘结物, 涂刷脱模剂, 并分类堆放, 如发现模板不平或肋边损坏变形应
12、及时修理, 并补刷脱模剂。（2） 大模板应及时维护, 及时清理模板表面, 保持大模板整洁及配套零件齐全。5.1.3 大模板存放注意事项根据施工现场总平面图, 地下车库顶板511/JR轴为大模板、 配件堆放区及模板周转用地。大模板存放区挂设大模板存放管理制度、 大模板区负责人标牌。（1） 存放大模板时下部座垫通长100100木方; （2） 模板卸车后重叠码放高度不超过10块, 相邻码放区之间要留出通道, 便于模板配件的安装; （3） 有斜支撑的大模板面对面存放, 使自稳角16( 即大模板与地面的夹角74) , 且在模板中间留置不小于600mm的操作间距; （4） 无支撑架的大模板存放在专用的插放
13、支架内, 不得倚靠在其它物体上, 防止模板下脚滑移倾倒; （5） 角模平放, 下垫方木支垫; （6） 模板吊运时轻起轻落, 保证不冲击车库顶板, 模板不扭曲变形。（7） 大模板插放架应搭设牢固, 插放架架体的各种杆件必须按结构脚手架规范要求支搭, 立杆下垫5cm厚的脚手板, 四面设剪刀撑, 四周和中间区域必须设不小于50cm的循环道, 设护身栏杆( 不低于1.2m) , 作业面满铺脚手板, 立面挂密目网, 人员上下设爬梯。（8） 存放时间超过48小时的大模板必须采取拉杆连接绑牢等可靠的防倾倒措施。5.2 大模板吊运（1） 模板吊运时应轻起轻放, 吊运挂钩挂接牢固, 受力均衡; （2） 吊钩应与
14、地面呈90, 严禁斜拉斜吊, 严禁横向起吊; （3） 施工人员不能站或者坐在任何起吊物的上面; （4） 吊装危险区域, 必须有专人监护, 非施工人员不得进入危险区。吊装危险区域划为警示区域, 用警示绳围护。起吊物下方不得站人。（5） 模板吊运时不得碰撞钢筋及已安装完的模板, 入位后立即用安全索钩住待浇筑混凝土的钢筋( 钢筋的直径与吊钩匹配) ; （6） 模板起吊前, 必须检查固定钩、 支腿、 挑架的螺栓是否紧固; （7） 塔吊在吊运大模板时, 每次只能吊运一块; 在吊运角模时, 每次最多只能吊两块, 可是吊点要在同一水平面上; （8） 大模板吊环的检查: 大模板吊环是受力构件, 必须保证有足够
15、的安全系数。施工过程中应经常检查吊环, 若发现焊缝开焊或被碰撞而损坏时应立即修复; 5.3 模板安装（1） 工人进场前要接受安全教育, 进入现场正确佩戴好安全帽; （2） 架子工要求持证上岗, 作业时衣着要灵便, 穿防滑的胶底鞋; （3） 高空作业必须系好安全带, 安全带必须做到高挂低用, 安全带要与主体结构紧密相连, 防止高空坠落; （4） 高处作业时, 工具应装入工具袋中, 随用随取; （5） 大模板安装前应按配模设计平面图规定位置将斜撑、 挑架、 跳板、 护栏及爬梯等安装齐全并连接牢固; （6） 大模板安装时应按模板编号顺序遵循先内侧、 后外侧, 先横墙、 后纵墙的原则安装就位; （7）
16、 模板安装操作流程: 吊入角模吊入一侧墙模、 就位、 调垂直穿拉杆-就位另一侧墙模-安装穿墙螺栓, 调垂直度-处理节点( 安装阴角连接器、 模板连接器等) ; （8） 操作工人在现场支设大钢模时, 单块模吊起时, 必须设专业信号工指挥, 小心平稳地就位在墙柱位置线处, 支撑好模板的斜撑后方可卸钩; （9） 大模板安装时根部和顶部要有固定措施; （10） 大模板支撑必须牢固、 稳定, 支撑点应设在坚固可靠处, 不得与脚手架拉结; （11） 组装平模时, 应及时用卡具或花篮螺丝将相邻模板连接好, 防止倾倒; （12） 墙模板在未装对拉螺栓前, 板面要向后倾斜一定角度并撑牢, 以防倾倒, 安装过程中
17、要随时拆换支撑或增加支撑, 以保持墙模处于稳定状态, 模板未支撑稳固前不得松开卡环; （13） 对空间狭窄、 无法安装支腿的模板或就位后的模板不能及时安装穿墙螺栓时, 应用钢模板安全索将同一墙体正反两块模板相互拉结, 严禁使用铅丝临时固定; （14） 安装墙体外侧模板时, 搭好外防护架, 及时做好护身栏和安全网, 安全网必须封严, 安装外防护架和外模的操作人员必须系好安全带; （15） 大钢模板就位后及时与建筑物的接地线连接。5.4 模板拆除（1） 模板拆除时, 大模板的拆除顺序应遵循先支后拆、 后支先拆及自上而下顺序进行的原则; （2） 正常温度下, 砼浇筑后8小时可松动穿墙螺杆( 具体时间
18、听取工长安排, 不可私自拆模) ; 大模板拆除时必须满足所需混凝土强度, 需技术负责人同意方可拆模, 不得因拆模影响工程质量; （3） 拆除有支撑架的大模板时, 应先拆除模板与混凝土结构之间的穿墙螺栓及其它连接件, 松动地脚螺栓, 使模板后倾与墙体脱离开; （4） 拆除无固定支撑架的大模板时, 应用索具与墙体主筋拉接牢固, 严禁使用铅丝临时固定; （5） 任何情况下, 严禁操作人员站在模板上口采用晃动、 撬动或用大锤砸模板的方法拆除模板; （6） 拆除的穿墙螺栓、 连接件及拆模用工具必须妥善保管和放置, 及时清理到地面, 不得随意散放在操作平台上, 以免吊装时坠落伤人; （7） 拆下的小件材料
19、不得随意往下抛掷; （8） 模板拆除后起吊前应先检查模板与混凝土结构之间穿墙螺栓、 连接件是否全部拆除, 必须在确认模板和混凝土结构之间无任何连接后方可起吊大模板, 移动模板时不得碰撞墙体。吊运时应垂直起吊, 严禁使用吊车撕扯模板或斜吊; （9） 拆除后的大模板, 不得堆放在施工层上; （10） 模板拆装区周围应设置栏杆, 并挂有明显警示标志牌, 禁止非作业人员入内。6. 电梯井操作平台6.1 电梯井操作平台设计1#电梯井与电井连成一体, 两井间每层均有混凝土梁, 因而该处操作平台采用搭设满堂红脚手架满铺脚手板的方式。根据钢管脚手架、 模板支架安全技术规程( DB11T583 ) , 本满堂红
20、脚手架横杆步距取1.2m, 立杆布置见图7.1, 架体连墙件、 剪刀撑等构造要求严格按该技术规程执行。2#电梯井净空尺寸2600mm2300mm, 设跟进平台。按大模板厂家设计, 该平台采用螺栓支承, 即利用墙体原穿墙螺栓眼布置30穿墙螺栓作为跟进平台的支座, 将跟进平台将荷载传到混凝土墙上, 螺栓安装示意见图6.1。6.2 电梯井跟进平台使用6.2.1 安装、 拆除跟进平台操作流程安装: 安装穿墙螺栓 吊放平台就位拆除: 吊离平台 拆除穿墙螺栓 图6.16.2.2 跟进平台安装、 拆除安全注意事项（1） 电梯井跟进平台拆除、 安装过程中设专人指挥, 每人配备一台专用对讲机。（2） 设置防坠螺
21、栓: 在平台下距跟进平台1米范围内, 借助墙体大螺栓眼, 由外到内插入32勾头螺栓, 螺栓伸出墙面300mm, 整个平面内满插。（3） 首次组装完毕后必须经技术、 安全等有关部门验收合格后方可投入使用。（4） 混凝土强度达到7.5Mpa时方可提升平台( 混凝土强度值向实验员核实) , 如未达到强度必须暂缓提升。提升时, 使用吊钩。（5） 提升或降低跟进平台过程中, 严禁在平台上站人, 任何人不得靠近电梯井筒。（6） 跟进平台组装完毕后, 使用过程中严禁将任何电动机械放在跟进平台上, 如电焊机、 空压机等。（7） 防坠螺栓必须随着电梯井跟进平台的提升而向上跟进。（8） 跟进平台组装完毕后, 须在
22、跟进平台与墙面缝隙间用木楔子塞紧, 防止跟进平台在使用过程中移位。（9） 跟进平台不能受到震动荷载作用, 特别注意其上侧墙体模板在放置过程中要轻提稳放, 严禁从楼上将重物( 如电焊机、 空压机等) 撬入电梯井跟进平台上( 楼板高于跟进平台) , 否则跟进平台在受压过程中会有动荷载。7. 安全事故应急预案7.1 机构设置为对可能发生的事故能够快速反应、 救援, 项目部成立应急救援小组。救援小组组织机构见图7.1。组 长李二明副组长董世光、 王晓东组 员赵景河陈凤生马保利赵虎蔺哲宇毕栋栋石淳张晓培王贵忠图7.1 应急救援领导小组组织机构施工中发生事故, 若应急救援小组组长不在时, 由副组长负责现场
23、指挥救援。7.2 机构职责（1） 负责制定事故预防工作相关部门人员的应急救援工作职责。（2） 负责突发事故的预防措施和各类应急救援实施的准备工作, 统一调配人员、 材料物资等资源。（3） 进行有针对性的应急救援应变演习, 划分任务, 明确责任。（4） 当发生紧急情况时, 立即报告公司应急救援领导小组并及时采取救援工作, 尽快控制险情蔓延, 必要时, 报告政府主管部门, 取得政府及相关部门的帮助。7.3 应急救援工作程序（1） 当事故发生时小组成员立即向组长汇报, 由组长李二明立即上报公司, 必要时向当地政府相关部门报告, 以取得政府部门的帮助。（2） 由应急救援领导小组, 组织项目部全体员工投
24、入事故应急救援抢险工作中去, 尽快控制险情蔓延, 并配合、 协助事故的处理调查工作。（3） 事故发生时, 组长或其它成员不在现场时, 由在现场的其它组员作为临时现场救援负责人负责现场的救援指挥安排。 （4） 项目部指定马保利负责事故的收集、 统计、 审核和上报工作, 并严格遵守事故报告的真实性和时效性。7.4 救援方法7.4.1 高空坠落应急救援方法（1） 现场只有1人时应大声呼救; 2人以上时, 应有1人或多人去打”120”急救电话及马上报告应急救援领导小组抢救。（2） 仔细观察伤员的神志是否清醒, 是否有昏迷、 休克等现象, 并尽可能了解伤员落地时的身体着地部位和着地部位的具体情况。（3）
25、 如果是头部着地, 同时伴有呕吐、 昏迷等症状, 很可能是颅脑损伤, 应该迅速送医院抢救。如发现伤者耳朵、 鼻子有血液流出, 千万不能用手帕棉花或纱布去堵塞, 以免造成颅内压增高或诱发细菌感染, 危及伤员的生命安全。（4） 如果伤员腰、 背、 肩部先着地, 有可能造成脊柱骨折, 下肢瘫痪, 这时不能随意翻动, 搬动是要三个人同时同一方向将伤员平直抬于木板上, 不能扭转脊柱, 运送时要平稳, 否则会加重伤情。7.4.2 模板倾覆应急救援方法（1） 当发生大模板倾覆事故伤人时, 立即指挥塔吊吊走倾覆模板( 如果是角模等小块模板可用人力抬走) , 起吊时注意避免对被压人员造成二次伤害; （2） 报1
26、20急救中心, 到现场抢救伤员。( 应尽量说清楚伤员人数、 情况、 地点、 联系电话等, 并派人到路口等待) ; （3） 急报项目部应急救援小组、 公司和有关应急救援单位, 采取有效的应急救援措施; （4） 预备应急救援工具: 药箱、 担架等。7.4.3 物体打击应急救援方法当物体打击伤害发生时, 应尽快将伤员转移到安全地点进行包扎、 止血、 固定伤肢, 应急以后及时送医院治疗。（1） 止血: 根据出血种类, 采用加压包止血法、 指压止血法、 堵塞止血法和止血带止血法等。（2） 对伤口包扎: 保护伤口、 减少感染, 压迫止血、 固定骨折、 扶托伤肢, 减少伤痛。（3） 对于头部受伤的伤员, 首先应仔细观察伤员的神志是否清醒, 是否昏迷、 休克等, 如果有呕吐、 昏迷等症状, 应迅速送医院抢救, 如果发现伤员耳朵、 鼻子有血液流出, 千万不能用手巾棉花或纱布堵塞, 因为这样可能造成颅内压增高或诱发细菌感染, 危及伤员生命安全。（4） 如果是轻伤, 在工地简单处理后, 再到医院检查; 如果是重伤, 迅速送医院抢救。（5） 预备应急救援工具如下: 表7.1序号器材或设备数量主要用途1支架若干支撑加固2模板、 木方若干支撑加固3担架2个抢救伤员4止血急救包4个抢救伤员5手电筒6个停电时照明救援6应急灯6个停电时照明救援7爬梯3樘人员疏散8对讲机8台联系指挥救援
