加工厂可行性研究报告(世界银行).doc

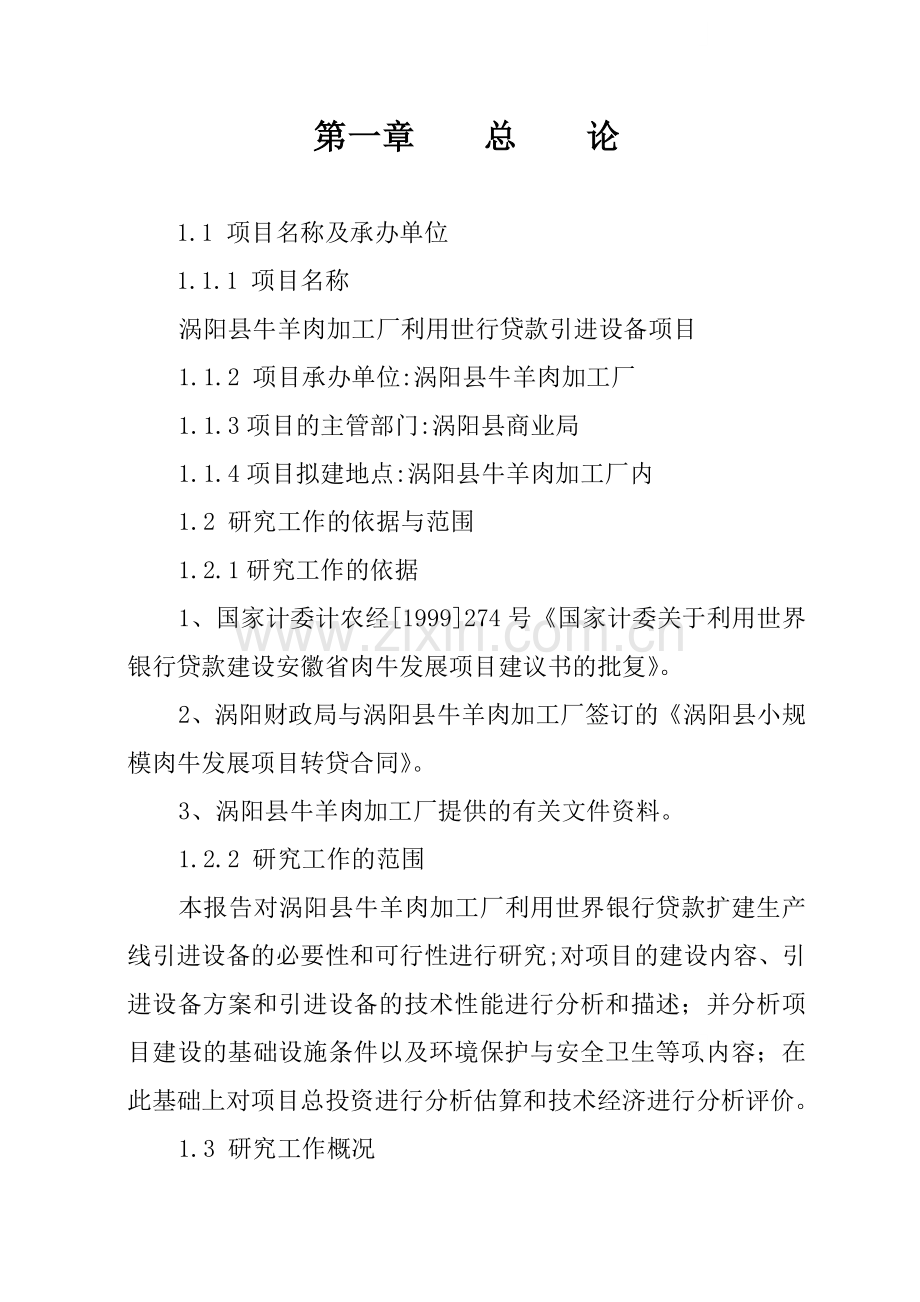

第一章 总 论

1.1 项目名称及承办单位
1.1.1 项目名称
涡阳县牛羊肉加工厂利用世行贷款引进设备项目
1.1.2 项目承办单位:涡阳县牛羊肉加工厂
1.1.3项目的主管部门:涡阳县商业局
1.1.4项目拟建地点:涡阳县牛羊肉加工厂内
1.2 研究工作的依据与范围
1.2.1研究工作的依据
1、国家计委计农经[1999]274号《国家计委关于利用世界银行贷款建设安徽省肉牛发展项目建议书的批复》。
2、涡阳财政局与涡阳县牛羊肉加工厂签订的《涡阳县小规模肉牛发展项目转贷合同》。
3、涡阳县牛羊肉加工厂提供的有关文件资料。
1.2.2 研究工作的范围
本报告对涡阳县牛羊肉加工厂利用世界银行贷款扩建生产线引进设备的必要性和可行性进行研究;对项目的建设内容、引进设备方案和引进设备的技术性能进行分析和描述；并分析项目建设的基础设施条件以及环境保护与安全卫生等项内容；在此基础上对项目总投资进行分析估算和技术经济进行分析评价。

1.3 研究工作概况
本院在接受涡阳县牛羊肉加工厂委托后,随即组织编制可行性研究报告的准备工作，调查了解情况，收集有关文件资料，根据涡阳县牛羊肉加工厂提供的有关文件和资料，在消化这些文件资料和领会上级机关文件精神的前提下，按照编制可行性研究报告的内容及深度要求，编制本可行性研究报告。
1.4 可行性研究内容概要和结论
1.4.1市场需求分析预测
与猪肉相比牛肉低脂肪、高蛋白，因此是消费者越来越喜欢的肉类食品，预计未来十年牛肉的消费量将逐年扩大。
在牛肉的市场需求中，大中城市宾馆、饭店、超市集中消费高档牛内，而小城市、农村基本上以低档牛肉和方便型熟食为主。本厂分割肉的出口业务每年维护在3000吨左右，其中20%为高档牛肉。
本项目建成投产后，自动化程度高，产品符合国际、国内食品卫生标准，以优良肉牛为原料，分级加工和销售适应国内外不同层次消费者的需求，因此本项目的建设市场前景是广阔的。
1.4.2 项目建设内容
（1）扩建改造肉牛屠宰车间，以适应生产需要。
（2）扩建改造牛肉包装车间和预冷间以适应生产高档牛肉需要。

（3）扩建待宰车间1800m2以满足高档肉牛待宰前饮水卫生等要求。
（4）扩建污水处理系统，使其达到环保要求。
1.4.3引进设备方案
根据国内肉牛屠宰生产线建设的成功经验,在调查研究的基础上选择了最佳方案，其生产线引进主要设备如：胴体输送机、红脏输送机、白脏输送机、剥皮机、气动升降工作台及中央控制电器等用荷兰施托克公司的产品，开胸锯、劈半锯等选用德国的产品，牛肉深加工设备如：盐水注射机、斩拌机、灌肠机、包装机等选用西欧产品，其余设备由国内设计、制造和配套。
1.4.4厂址概述
涡阳县牛羊肉加工厂地处涡阳县北环东路162号，交通方便，供水、供电、供汽、通讯等基础设施配套齐全，为本项目的实施提供了良好的条件。
1.4.5职工定员及人员培训
本项目新建生产线和新增设备所需操作人员,由工厂内部统一调配或从社会招聘解决。新上岗的操作人员，需进行岗前培训3个月，合格后上岗操作。在工厂内部培训或请设备供货商派人来工厂指导培训。
1.4.6环境保护
项目建设中生产设施和环境保护设施同时规划设计，同时
运行。
锅炉本体安装多管旋风除尘器，经处理后的出口烟气含尘浓度1400mg/m3，符合国家规定的有关标准。
屠宰分割车间产生的污水采用氧化处理，处理后的污水用于灌溉农田。生活污水进入城市污水处理系统。
锅炉排放的炉渣经喷淋后拉运，用于铺设乡村道路或做建筑材料。屠宰下脚料可通过深加工开发新产品，也可用作养殖业饲料原料。
1.4.7总投资
本项目总投资为3924.67万元，其中世行贷款246.9万美元(折合人民币2049.27万元)；国内配套资金1875.40万元,由企业自筹解决。
1.4.8项目实施计划建议
鉴于本项目土建工程已经实施的实际情况,本项目的实施期从可研报告批准之日算起实施期定为半年。
2002年8月完成可行性研究报告的编制并上报审批。
2002年8月签订商务合同并开立信用证，11月设备装箱付款、运抵；12月设备安装调试，2003年元月投产。
1.4.9研究结论
1、本项目是安徽省肉牛发展项目的子项目之一，由于设备陈旧落后，部分设施配套能力不足，为适应省项目区的发展需要和企业自身生存和发展的需要，利用世行贷款的发展机遇，
引进国际先进设备和技术是十分必要和可行的。
2、根据国内外市场分析预测和企业销售计划的安排，按这一规模生产的牛肉，不论是高档牛肉还是中低档牛肉，其市场销售是有保障的，市场前景是广阔的。
3、本项目的经济效益明显，其投资利润率为29.69%,投资利税率为56.84%，全部投资的财务内部收益率为24.68%,投资回收期5.03年,经济效益、社会效益明显。
综上所述，本项目在经济、技术等方面都是可行的，因此本项目可行。
1.4.10主要技术经济指标
本项目主要技术经济指标见表1-1。

主要技术经济指标

表1-1
序号
项 目
单位
指标值
备 注
1
扩建建筑面积
m2
2840

2
扩建污水处理设施
套
1

3
引进生产线关键设备
台(套)
16

4
项目总投资
万元
3924.67

其中:固定资产投资
万元
3524.23

流动资金投资
万元
400.44

5
利用世界银行贷款
万美元
246.90

6
年销售收入
万元
19478

7
年均总成本
万元
16984.44

8
年均利润总额
万元
1165.03

9
投资利润率
%
29.69

10
投资利税率
%
56.84

11
世行贷款偿还期
年
10

12
投资回收期
年
5.03
税后
13
财务内部收益率
%
24.68
税后

第二章 企业概况与项目建设的必要性

2.1 企业概况
2.1.1企业的组织结构
安徽省玉美(食品)集团是由以产品为纽带连接而成的松散集团,由五个企业组成:牛羊肉加工厂、肉类联合加工厂、县罐头厂、乐达食品公司、火腿肠厂。他们分别是自主经营、自负盈亏、自我约束、自求发展的独立经营实体和市场竞争主体，仅仅在产品方面形成优势互补，在经济上不负连带责任。
项目单位涡阳县牛羊肉加工厂系国有商办企业，隶属于商业局。基建建设由牛羊肉厂负责管理。该厂准备于2002年完成企业改制，初步方案是以企业净资产的10%，作为发行股票的基数，主要为企业内部职工股，通过发行股票，筹集资金，促进企业管理。改制后，企业为股份合作制企业，达到产权明晰、多元投资、职工入股、决策民主、管理科学、政企分开的要求。
（1）资产组织形式：资本金由职工个人股，职工集体股、法人股和国家股构成。职工个人股、集体股占股本大多数，国家股占少数，为优先股。企业以其全部资产为限，承担民事责任，股东以其出资额为限，承担企业债务责任。
（2）资产管理机构
最高权力机关是职工股东大会，董事会是职工股东大会的常设机构，经理由董事会聘任。

（3）分配制度。职工劳动，按劳计酬,职工入股，按股分红,年终税后利润扣除法定公积金,公益金后,进行按股分红。
该企业目前实行厂长负责制。设有生产科、销售科、财务科、基建科、设备科、卫检科、储运科、信息科、保卫科和厂长办公室十个管理机构。
2.1.2企业的地理位置和规模
牛羊肉加工厂地处涡阳县北环东路162号,占地面积162400平方米,建筑面积24365m2,拥有生产线三条，特别是胴体吊挂预冷和牛骨浓汤生产线，在全国不多，冷库储藏量为2000吨。
2.1.3资产状况
到2001年底，牛羊肉加工厂的资产总值10290万元，其中流动资产2567万元，固定资产6298万元，无形资产1425万元。
2.1.4负债状况
到2001年底，企业的负债状况是长期负债2846万元，流动负债2400万元，所有者权益为5044万元。
2.1.5经营状况
该企业目前主要生产分割牛肉及其副产品、罐头、三文治火腿产品等，2001年实现销售收入7015万元，利润270万元，税金93万元，大部分产品外销，由于管理得法，经营良好，在当地是一家很有声誉的创汇企业。
2.1.6人员状况
企业现有职工460人，其中精通经营管理、制冷、机电、
兽医卫检、会统、翻译等各类中高级专业技术人员93人。
管理当局一向重视人才培养，定期选送相当数量的人员去国内外深造，以使企业取得长期发展的实力。
2.1.7偿债能力指标
企业当前的资产负债率=负债总额/资产总额×100%=51.69%
企业当前的流动比率=流动资产/流动负债×100%=106.96%
2.2项目建设的必要性
2.2.1企业发展的需要
本厂建于1986年，当时在建设过程中，由于所采用设备较为落后，现代化程度低，设备之间工作不协调，自投产之日起就无法达到设计能力，加之十几年来设备老化，设施陈旧，部分设施配套能力不足（待宰栏、预冷间、包装间、污水处理设施均不适应生产要求）急需更新设备和扩建。
2.2.2是项目区建设和协调发展的需要
本厂不能满负荷生产的主要因素还有当地牛源问题，尽管周边地区年出栏14万头左右，但较瘦小，出肉率低（40%），尤其是优质牛肉出品率低（2.5%），也就是牛肉质量有待提高，给产品销售的扩展带来困难。肉牛养殖项目的实施，项目区的肉牛育肥将给本企业提供可靠的育肥货源，从而实现牛肉分级销售，促进企业发展。而实际上企业与肉牛养殖是相互依存的，没有企业的消化吸收，育肥场的肉牛也没有良好的固定出路。本项目能良好地解决这两个矛盾。

本项目是安徽省利用世界银行贷款建设肉牛发展项目的子项目之一，是整个项目体系中的关键项目，利用世界银行贷款引进先进技术和设备，解决企业发展资金困难，是企业发展难得的机遇，也是安徽省利用世界银行贷款建设肉牛发展项目，从养殖、加工、交易市场和支持服务体系共同建设协调发展的需要。

第三章 市场需求预测与营销策划

3.1 市场预测的依据
根据我国《90年代食物结构改革与发展纲要》的目标及企业自身信息网络获得的信息和各企业向国家发布肉食产品信息以及国家对产品的政策，本地养殖业发展情况及世行贷款后给周边养殖业发展带来的积极影响均为本项目预测的依据。
3.2 牛肉产品的市场需求与预测分析
与猪肉相比牛肉低脂肪，高蛋白，因此是消费者越来越喜欢的肉类食品，预计未来十年牛肉的消费量将逐年扩大。
在牛肉的市场需求中，大中城市宾馆、饭店、超市集中消费高档牛肉，而小城市、农村基本上以低档牛肉和方便型熟食为主。牛肉的价格是平稳的，这主要是因为养牛的持续发展和人民币稳定而确定的。本厂分割肉的出口业务每年可维持在3000吨左右，其中20%为高档牛肉。预计本项目建成后出口量将达到4000吨左右。
3.3 肉牛来源市场的预测分析
我厂地处淮北,座落在著名的黄牛金三角之内，农民素有黄牛养殖的习惯，以涡阳县为例年出栏黄牛14万头，“黄牛金三角”区内年出栏40-45万头，但育肥很少，几乎没有，随着肉牛养殖项目的实施，预计每年可出栏育肥牛3.5万头左右,也就是说本厂的黄牛来源是稳定的。
3.4 营销策划

企业对产品销售将利用现代化的广告媒体进行全面、广泛、立体式的广告宣传，树产品形象和企业形象，并辅之以其他销售手段，促进产品销售。
企业现已有北京、上海、南京等地市场网络，在完善该网络的同时，计划采用在国内大中城市设立经销办事机构的办法，以点带面，逐步推动，开发各区域市场。
加大宣传力度，增加广告投入，提高企业和产品的知名度，推行名牌战略，建议在产品上市初期阶段，对媒体的宣传，以当地日、晚报和当地电视台为主,之所以不选全国性媒体,是因为一方面尽可能降低销售成本,另一方面当地的媒体和当地消费者的联系比全国性的媒本更紧密,更利于区域性市场开发。
加强企业管理，提高产品质量，降低生产成本，提高产品利润率，增加产品的竞争能力。并注意研究判断各种产品的发展新趋势，借以制定相应的营销政策。
新项目投产后，该企业高档牛肉主要销往国内宾馆60%左右，超市40%左右，企业原设一级代理商6家，办事处6处，经过调整后新增一级代理14个，办事处新增到16处，销售人员由原14人增加到120人；投产后可销高档牛肉1090吨，其中上海350吨，北京200吨，合肥40吨，香港200吨，天津100吨，武汉100吨，南京50吨，其余各城市50吨。一般牛肉共销售10130吨，其中自己深加工用3000吨，对外出口4000吨，国内市场3130吨。

第四章 建设条件与厂址

4.1 原材料及燃料的供应
本项目主要原料为育肥牛,该厂地处准北,座落在著名的黄牛金三角之内农民素有黄牛养殖的习惯,以涡阳县为例年出栏黄牛14万头“黄牛金三角”区内出栏40-45万头，但育肥很少，随着项目区肉牛养殖系列项目的实施，预计每年可出栏育肥牛3.5万头左右,也就是说该厂的黄牛来源是稳定的。
燃料煤和其它辅助材料按现有供应渠道供应。
4.2 公用工程
该厂水、电、汽等公用工程设施齐备，并有部分富余能力可供利用。扩建改造的厂房和污水处理设施，只需设计安装内部线路并与室外厂区线路接通就可供水、供电、供汽。
4.3 厂址
涡阳县牛羊肉加工厂位于涡阳县北环东路162号，占地面积162400m2，交通方便、供水、供电、供汽、通讯等基础设施齐备，为本项目的实施提供了良好的条件。

第五章 工程技术方案

根据省肉牛项目计划对涡阳县牛羊肉加工厂进行扩建改造，以扩大其屠宰加工能力。
5.1 生产规模及产品方案
项目建成后可年屠宰肉牛65000头，其中高档育肥牛21000头，向社会提供高档分割肉1090吨，普通分割10130吨，并将低档牛肉深加工为熟肉制品。
5.2生产工艺
屠宰分割生产工艺流程如下：
活牛称重
宰 杀
去头蹄
宰前检验
待宰牛

病牛处理
剥 皮
烘 干
血

包装
粉 碎

部位肉
取内脏

小包装
分割
冷 却
卫 检
劈 半

中档牛肉

5.3 原材料消耗及能耗
屠宰车间主要原料为育肥牛,到本项目完成时,项目区年出栏的育肥牛完全可以满足生产需要。项目所需水电可由厂内原有设施提供。
5.4 建设内容
项目拟扩建改造年屠宰能力65000头的屠宰车间一个,小包装车间一个，待宰车间一个，污水处理场一座。
5.4.1屠宰车间扩建改造内容
原屠宰车间始建于80年代，所采用设备较为落后，现代化程度低、设备之间工作不协调，对生产高档牛肉有一定影响。因此，计划更换管轨300m，吊架200个，液压剥皮机一台，劈半锯2台。
由于高档牛肉相对普通牛肉排酸时间较长，原预冷间面积不够，计划增加预冷间680m2，框架结构，软木保温，铝合金吊顶，外饰面砖，内饰瓷板，内设中央空调一套。
5.4.2包装车间扩建改造内容
原建包装间面积已不能满足目前生产需要，因此扩建包装间势在必行，计划扩建包装间360m2，框架结构，双层铝合金门窗，外饰面砖，内饰瓷板，铝合金吊顶，水磨石地面，内设中央空调一套。增设西德产莫底瓦克真空包装线一套，可自动完成高档牛肉包装时塑膜成型、充氮、抽真空、热封、称重、打标等自动化功能，可使肉嫩、延长保鲜期。

5.4.3待宰车间扩建内容
原待宰间简单，不能满足高档肉牛待宰前饮水卫生等要求。因此，计划扩建待宰间1800m2，框架结构，轻型钢层架，栓牛架为钢管焊件，配有饮、排水道。
5.4.4环保设施扩建内容
原厂污水处理系统由于年久失修，不能进行有效处理工作，计划原厂污水与新建项目污水合并处理。根据现有生产情况及同类生产厂家资料，其日处理能力设计为2000吨，增扩沉淀池400m3，调节池1000m3，水解池1000m3，曝气池600m3，设备增设水解处理装置，耗氧处理装置，污泥处理装置及其它配套装置各一套。
5.5 引进设备方案
根据山东省、吉林省、及黑龙江等省、市五条肉牛屠宰生产线建设的成功经验，结合本项目的实际情况在调研基础上选择了最佳方案。其生产线主要设备如：胴体输送机、红脏输送机、白脏输送机、剥皮机、气动升降工作台及中央控制电器等用荷兰施托克公司的产品，开胸锯、劈半锯等选用德国的产品，牛肉深加工设备如：盐水注射机、斩拌机、灌肠机、包装机等选用西欧产品，其余设备由国内配套。
该方案组成的生产线及其专用设备满足欧盟（EU）有关肉类加工设备的技术标准及美国农业部USDA标准（二者通用）；满足中华人民共和国出口食品卫生标准：满足IP65标准，且具
有防水、防尘和绝缘等性能。
所供设备凡与牛肉和内脏接触部分的材料均为不锈钢或符合肉类卫生标准的塑料，所有轨道、吊梁、吊架、支撑等为热镀锌构件，其生产线可达到国际先进水平。
生产线的生产能力:
①每班屠宰肉牛不少于150头。（每班七小时）
②本生产线最大屠宰肉牛能力可达到每班315头。（每班七小时）
③本生产线具有24小时连续生产能力。
供货商将提供良好的售后服务：如在生产期间出现故障，接到用户紧急维修要求后3天内维修人员可到现场进行维修。
5.6 引进设备及国内配套设备、材料清单
本项目引进设备共16台（套），报价601,281美元，国内配套设备报价211,397美元，国内外设备总报价为812,678美元，具体详见表5-1和表5-2。
零备件清单见表5-3，报价21,196美元；设备安装材料清单见表5-4，报价24,599美元。

引 进 设 备 清 单
表5-1-1
序号
设备名称
型号规格
数量
台(套)
报价
(美元)
原产国
A
肉牛屠宰生产线

A2
屠宰工段设备

A2.3
预剥皮升降式操作平台

1
13,927
荷兰
A2.4
胴体加工线

A2.4.1
胴体输送机

1
53,500
荷兰
A2.4.2
剥皮机

1
47,432
荷兰
A2.4.4
开胸锯

1
5,476
德国
A2.4.5
劈半升降式操作平台

1
13,927
荷兰
A2.4.6
劈半锯

1
15,738
德国
A2.4.7
检疫升降式操作平台

1
13,927
荷兰
A2.4.8
轨道称

1
6,652
荷兰
A2.5
红脏加工线

A2.5.1
红脏输送机

1
50,759
荷兰
A2.6
白脏加工线

A2.6.1
白脏输送机

1
48,390
荷兰
A3
支持系统

A3.1
控制系统

1
30,643
荷兰

小计

11
280,371

B
牛肉深加工设备

B1
盐水注射机

1
53,100
丹麦
B2
斩拌机

1
167,850
德国
B3
灌肠机

1
70,970
意大利
B7
包装机

2
28,990
荷兰

小计

5
320,910

合计

16
610,281

国内配套设备清单

表5-2-1
序号
设备名称
型号规格
数量
台(套)
报价
(美元)
原产国
A
肉牛屠宰生产线

A1
刺杀/放血工段设备

A1.1
活牛冲洗设备

1
1,168

A1.2
定位支架

1
370

A1.3
安全桩

20根
740

A1.4
导向板

1块
46

A1.5
放血输送轨

1条
1,566

A1.6
格栅板

1块
32

A1.7
回空输送机

1条
955

A2
屠宰工段设备

A2.1
后蹄滑槽

1只
148

A2.2
转换轨

1条
281

A2.4
胴体加工线

A2.4.3
开胸操作平台

1
178

A2.5
红脏加工线

A2.5.2
牛头清洗筒

1只
667

A2.5.3
红脏工作台

11
3256

A2.6
白脏加工线

A2.6.2
白脏滑槽

1只
356

A2.6.3
白脏分离装置

1
2,372

A2.6.4
白脏工作台

1
416

A2.7
病牛胴体输送轨

1条
593

A3
支持系统

A3.2
动力系统

A3.2.3.1
总电控箱

1套
730

国内配套设备清单

表5-2-2
序号
设备名称
型号规格
数量
台(套)
报价
(美元)
备注
A3.2.3.2
动力配电箱

1套
626

A3.3
压缩空气供给
系统

1套
7,262

A3.4
冷/热水供给系统

1套
816

A4
其它设备

A4.1
刀/工具消毒装置和洗手盒

20只
7,120

A4.2
热水冲洗装置

20套
1,500

A4.3
挂钩输送车

20套
10,674

A5
安装辅助材料/装置

6
6,737

小计

48,627

B
牛肉深加工设备

B4
烟熏箱

1
24,301

B5
喷码机

2
28,640

B6
滚揉机

5
30,375

B8
绞肉机

1
4,970

B9
蒸煮锅

2
7,734

B10
冷却锅

2
2,652

小计

98,672

国内配套设备清单

表5-2-3
序号
设备名称
型号规格
数量
台(套)
报价
(美元)
备注
C
制冷设备

C1
片冰机

1
14,820

C2
压缩机

1
7,290

C3
贮液桶

1
2,208

C4
冷凝器

2
12,160

C5
冷风机

4
11,040

C6
冷风机

10
16,580

小计

64,098

合计

211,397

国内外设备总报价

812,678

零 备 件 清 单

表5-3-1 货币:美元
序号
零备件名称
单位
规格
数量
单价
总价
1
胴体输送机

1.1
限位开关
个

2
80
160
1.2
气动阀门
个

2
223
446
2
升降式操作台

2.1
脚踏换向阀
个

6
124
248
2.2
气体过滤.调压.油雾三连件
套

6
112
224
2.3
插入式直通管接头
个

15
3
15
3
剥皮机

3.1
电磁换向阀
个

1
424
424
3.2
安全阀
个

1
48
48
3.3
汽缸密封圈
个

1
240
240
4
白脏输送机

4.1
限位开关
个

2
80
160
4.2
链条
根

1
60
60
5
红脏输送机

5.1
轴承
个

2
98
196
5.2
链条轮
个

2
707
1414
6
放血链钩

6.1
轴承
个

5
6
30
7
刀/工具消毒装置和洗手盆

7.1
密封环
个

100
3
300
7.2
脚踏开关
个

20
17
340
7.3
电热管
根

60
15
900
8
开胸锯

8.1
锯条
根

40
63
2520
9
劈半锯

9.1
锯条
根

20
10
200
10
控制柜

10.1
辅助接触器
个

3
57
171
零 备 件 清 单

表5-3-2 货币:美元
序号
零备件名称
单位
规格
数量
单价
总价
10.2
时间继电器
个

3
136
408
10.3
磁开关
个

3
41
123
10.4
电机保护开关
个

3
94
282
10.5
按钮开关
个

3
23
69
10.6
继电器
个

3
30
90
10.7
紧急停止/启动按钮
个

3
19
57
11
烟熏箱

11.1
门密封条
根

25
25
11.2
发烟电热管
根

1
14
14
11.3
肠芯温度计
根

1
35
35
11.4
气控阀
个

2
396
792
11.5
干湿探头
支

2
9
18
11.6
触模屏
个

1
757
757
11.7
汽缸
个

2
26
52
11.8
电磁阀
个

1
64
64
11.9
热继电器
个

2
8
16
11.10
电动机
台

1
263
263
12
滚揉机

12.1
密封条
根

5
15
75
12.2
快速接头
套

10
11
110
12.3
时间继电器
个

10
18
180
12.4
调心轴承
个

20
5
100
12.5
叶片泵
台

5
79
395
12.6
链轮
套

10
50
500
12.7
控制变压器
个

10
15
150
12.8
按钮
个

15
6
90
12.9
电磁阀
个

10
60
600
13
绞肉机

13.1
十字刀
把

6
50
300

零 备 件 清 单

表5-3-3 货币:美元
序号
零备件名称
单位
规格
数量
单价
总价
13.2
网眼板
块

6
46
276
13.3
预切板
块

1
50
50
13.4
预切板套
个

2
3
6
13.5
按钮
个

2
14
28
13.6
急停开关
个

1
17
17
13.7
三角皮带
根

4
1
4
14
蒸煮锅

14.1
电磁阀线圈
个

2
15
30
14.2
感温探头
支

2
28
56
14.3
温控仪
个

2
47
94
14.4
按钮
个

4
9
36
14.5
蒸汽电磁阀
个

2
142
284
15
盐水注射机

15.1
双针
根

6
37
222
15.2
针阀
个

6
29
174
15.3
导向轮
个

4
70
280
15.4
右旋球型联杆
个

1
123
123
15.5
左旋球型联杆
个

1
123
123
16
灌装机

16.1
Belt
根

4
50
200
16.2
O-ring
个

6
3
18
16.3
Ring
个

5
23
115
16.4
Terminal
个

5
44
220
16.5
Brake for pipe
根

6
77
462
16.6
Electrovalve Coil
个

1
100
100
16.7
Oil separator filter
个

1
141
141
16.8
Microswitct
个

1
73
73
16.9
Sensor
个

1
152
152
16.10
Circuit board
个

1
547
547
16.11
Seal ring
个

1
22
22
零 备 件 清 单
表5-3-4 货币:美元
序号
零备件名称
单位
规格
数量
单价
总价
16.12
Float
个

1
26
26
16.13
Plastic vane
个

24
37
888
16.14
Plate
个

2
58
116
17
斩拌机

17.1
S型刀 s-form knives
把

8
186
1488
17.2
V型皮带 v-belts
套

1
123
123
17.3
按钮开头 push buttons
个

2
142
284
17.4
急停开关emergency switch
个

1
66
66
17.5
整流器rectifier
个

2
93
186
17.6
限位开关limit switch
个

1
110
110
17.7
接近开关proximity switch
个

1
108
108
17.8
继电器relays
个

1
153
153
18
压缩机

18.1
垫片
个

1
5
5
18.2
大头轴衬
个

4
4
16
18.3
小头轴衬
个

1
5
5
18.4
活塞销
个

1
2
2
18.5
活塞环
个

4
1
4
18.6
油环
个

2
0.5
1
18.7
钢丝挡环
个

2
4
8
18.8
低压级缸套气阀部件
套

1
30
30
18.9
低太级缸套气阀部件
套

1
30
30
18.10
吸气阀片
个

2
1
2
18.11
排气阀片
个

2
1
2
18.12
活塞环
个

1
1
1
18.13
固定环
个

1
8
8
18.14
内滩性圈
个

1
2
2
18.15
外滩性圈
个

1
2
2
18.16
传动芯子
个

8
1
8
18.17
上填料
个

2
2
4
18.18
中填料
个

2
2
4

总计:

21196

设备安装材料清单
表5-4-1 货币:美元
序号
名 称
规 格
数量
价格

低压流体输送焊接
管材料

1
铜芯电缆
VV2×1.5m2,262/60,G32-542/115
500m

2
铜芯电缆
KVV4×2.5m2,47/28,G40-328/50
250m

3
铜芯电缆
KVV5×2.5m2,101/0
150m

4
铜芯电缆
KVV2(4×4m2),0/8,G80-40/8
100m

5
引线钢丝
D1～1.5mm
1000m

6
电缆桥架
500×200mm镀锌钢板
10m

7
电缆桥架
300×150mm带盖,包括两端头镀锌钢板
30m

8
电缆桥架弯头
500×500mm带盖,镀锌钢板
1个

9
电缆桥架三通
500×300mm带盖,镀锌钢板
1个

10
桥架连接件
M10×10,M10
100套

小计

3,434

供冷水系统材料

11
镀锌钢管
d2＂
70m

12
镀锌钢管
d1＂
20m

13
镀锌钢管
d1/2＂
100m

14
阀门
d1＂镀锌
8个

15
阀门
d1/2＂镀锌
30个

16
管夹
d2＂镀锌
10个

17
管夹
d1＂镀锌
10个

18
管夹
d1/2＂镀锌
100个

19
弯头
d2＂镀锌
8个

20
弯头
d1＂镀锌
8个

21
弯头
d1/2＂镀锌
60个

小计:

432

供热水系统材料

22
无缝镀锌管
d1＂耐压0.6MPa
50m

23
无缝镀锌管
d1/2＂耐压0.6MPa
50m

24
直管开关
d1＂镀锌
5个

25
直管开关
d1/2＂镀锌
8个

26
橡胶软管
d1＂耐压0.6MPa
20m

设备安装材料清单

表5-4-2 货币:美元
序号
名 称
规 格
数量
价格
27
橡胶软管
d1/2＂耐压0.6MPa
50m

28
管夹
d1＂镀锌
20个

29
管夹
d2＂镀锌
30个

小计：

383

供压缩气体系统材料

30
无缝镀锌钢管
d2＂耐压1.0MPa
25m

31
无缝镀锌钢管
d1＂耐压1.0MPa
30m

32
无缝镀锌钢管
d1/2＂耐压1.0MPa
20m

33
无
