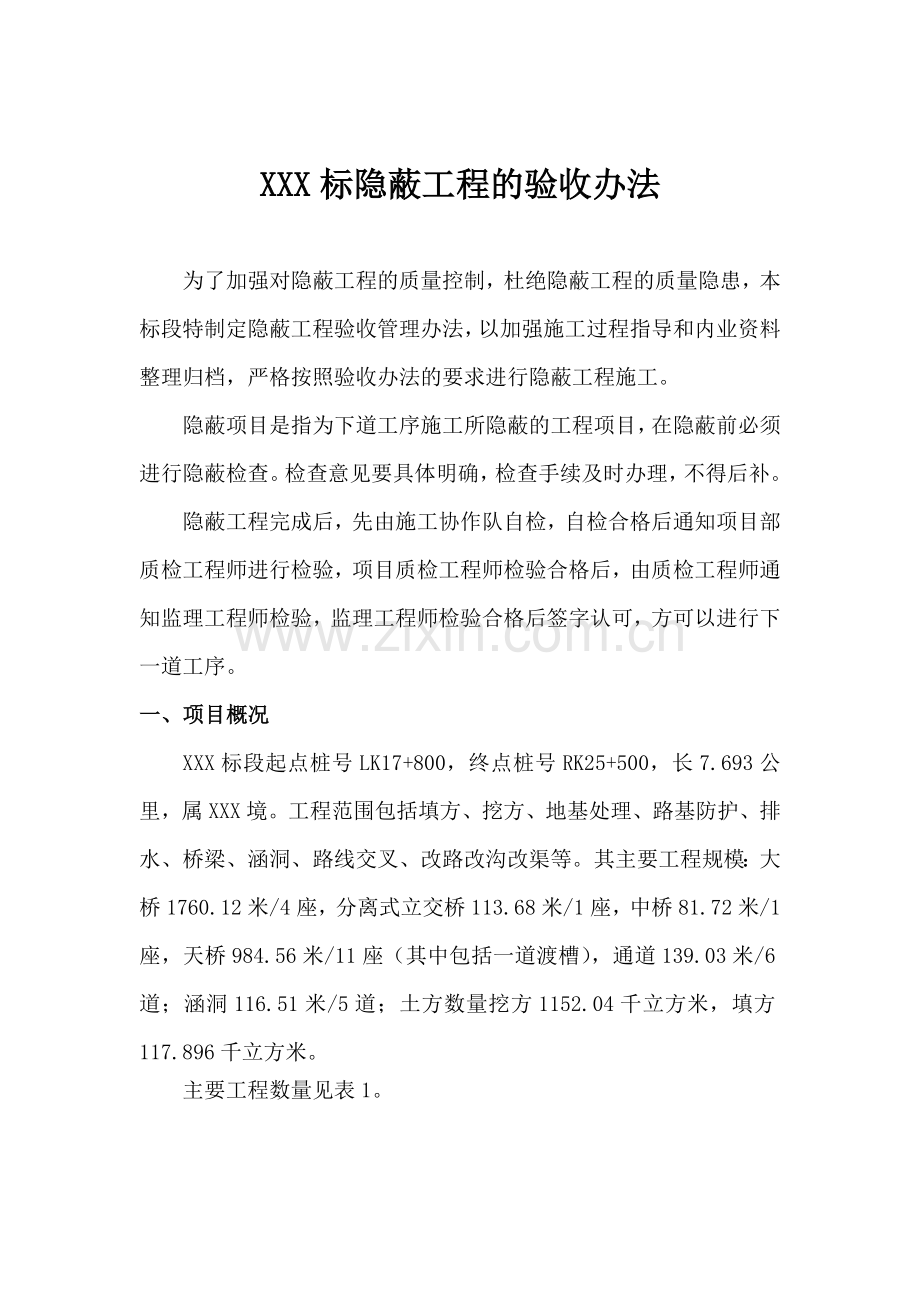

XXX标隐蔽工程的验收办法为了加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患，本标段特制定隐蔽工程验收管理办法，以加强施工过程指导和内业资料整理归档，严格按照验收办法的要求进行隐蔽工程施工。隐蔽项目是指为下道工序施工所隐蔽的工程项目，在隐蔽前必须进行隐蔽检查。检查意见要具体明确，检查手续及时办理，不得后补。隐蔽工程完成后，先由施工协作队自检，自检合格后通知项目部质检工程师进行检验，项目质检工程师检验合格后，由质检工程师通知监理工程师检验，监理工程师检验合格后签字认可，方可以进行下一道工序。一、项目概况 XXX标段起点桩号LK17+800，终点桩号RK25+500，长7.693公里，属XXX境。工程范围包括填方、挖方、地基处理、路基防护、排水、桥梁、涵洞、路线交叉、改路改沟改渠等。其主要工程规模：大桥1760.12米/4座，分离式立交桥113.68米/1座，中桥81.72米/1座，天桥984.56米/11座（其中包括一道渡槽），通道139.03米/6道；涵洞116.51米/5道；土方数量挖方1152.04千立方米，填方117.896千立方米。主要工程数量见表1。表1 主要工程数量表序号工程项目单位数量备注路线长度 km 7.7 一路基工程 1 土方(挖/填) m3 1152038/117896 2 石方(挖/填) m3 96225/488 3 排水防护浆砌 m3 32498 4 路基处理 km 4.904 5 路床处理 km 5.024 二桥涵工程 1 大、中桥 m/座 1841.84/5 2 通道道 6 3 涵洞道 5 三交叉工程 1 分离式立交 m/道 113.68/1 2 通道道 6 3 人行天桥座 11 四其它工程 1 改路、改渠 km 1.902 二、隐蔽工程的基本要求 1、对隐蔽工程的管理人员和施工人员进行技术培训和资料整理归档培训。 2、隐蔽工程的施工管理人员需做现场详细的记录，对质量检验单签名，并经监理检查认可后现场签字确认。 3、隐蔽工程的关键部位、关键过程须采用摄像机、照相机拍下音像、照片资料，音像照片要显示出关键部位的尺寸、部位、张数、过程、结果并附上简单的文字说明等，按照分项工程的划分整理、编号，进行电子版存档，工程竣工验收后将电子版资料保存备查。 4、隐蔽工程完成后检查验收前不得进行覆盖，在下道工序开始以前，必须持上道工序的检验认可证，若上道工序检验不合格的决不能进行下道工序的施工。 5、项目质检工程师检验合格后，资料报送监理工程师并通知监理工程师检验，监理工程师按照设计要求和有关规范的要求，对隐蔽工程进行细致认真的检查，合格后在检查记录上签字，签字认可后方可进行下一道工序的施工。检查发现隐蔽工程条件不合格的，要求施工队在一定期限内整改并复检直至合格后才可进行下道工序施工的。 6、项目部在所有的隐蔽工程的检查记录上签字留底，工程竣工验收后将留底记录保存备查，同时签字留底的隐蔽工程的检查记录作为工作考核依据，隐蔽工程的验收资料应真实齐全。（见隐蔽工程检查记录表，及验收标准。） 7、项目部对隐蔽工程进行全部检查验收，监理单位对隐蔽工程全部检查验收，一般的隐蔽工程检查验收由监理驻地办公室组织，具备阶段性验收条件的隐蔽工程由监理代办处组织验收并在验收结果上签名。项目业主对具备阶段验收的隐蔽工程关键部位组织检查验收，并在验收结果上签名。 8、特殊设计的或者与原设计变更较大的隐蔽工程，项目部代表应及时通知设计人员、业主等相关人员共同检查签证。三、XXX标段隐蔽工程清单 1、监理代表处验收项目项目名称验收项目地基处理、台背填土、挡土墙及防护砂（碎石）垫层，土工材料处治层，结构物台背填土。桥梁、涵洞工程扩大基础及地基承载力，预应力索及锚头防护，涵台基础及地基承载力 2、项目业主验收项目项目名称验收项目地基处理、台背填土、挡土墙及防护桥梁、涵洞工程特大桥扩大基础及地基承载力，预应力索及锚头防护 3、桥梁工程桥梁名称部位检查项目何沟大桥 0号台基桩基桩、钢筋 1号墩基桩基桩、钢筋 2号墩基桩基桩、钢筋 3号墩基桩基桩、钢筋 4号墩基桩基桩、钢筋 5号墩基桩基桩、钢筋 6号墩基桩基桩、钢筋 7号墩基桩基桩、钢筋 8号墩基桩基桩、钢筋 9号台基桩基桩、钢筋 5号墩系梁混凝土、钢筋 6号墩系梁混凝土、钢筋 7号墩系梁混凝土、钢筋 1号墩柱钢筋 2号墩柱钢筋 3号墩柱钢筋 4号墩柱钢筋 5号墩柱钢筋 6号墩柱钢筋 7号墩柱钢筋 8号墩柱钢筋 0号搭板混凝土，钢筋 9号搭板混凝土，钢筋桥梁名称部位编号检查项目何沟大桥部位编号检查项目 0号台台帽 0-1 钢筋 1号墩盖梁 1-1 钢筋 2号墩盖梁 2-1 钢筋 3号墩盖梁 3-1 钢筋 4号墩盖梁 4-1 钢筋 5号墩盖梁 5-1 钢筋 6号墩盖梁 6-1 钢筋 7号墩盖梁 7-1 钢筋 8号墩盖梁 8-1 钢筋 9号台台帽 9-1 钢筋预制T梁 1孔钢筋、预应力张拉及锚固、压浆 2孔钢筋、预应力张拉及锚固、压浆 3孔钢筋、预应力张拉及锚固、压浆 4孔钢筋、预应力张拉及锚固、压浆 5孔钢筋、预应力张拉及锚固、压浆 6孔钢筋、预应力张拉及锚固、压浆 7孔钢筋、预应力张拉及锚固、压浆 8孔钢筋、预应力张拉及锚固、压浆 9孔钢筋、预应力张拉及锚固、压浆桥梁名称部位编号检查项目何沟大桥防撞墙 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋桥面铺装 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋桥梁名称部位检查项目下杨沟大桥 0号台基桩基桩、钢筋 1号墩基桩基桩、钢筋 2号墩基桩基桩、钢筋 3号墩基桩基桩、钢筋 4号墩基桩基桩、钢筋 5号墩基桩基桩、钢筋 6号墩基桩基桩、钢筋 7号墩基桩基桩、钢筋 8号墩基桩基桩、钢筋 9号墩基桩基桩、钢筋 10号台基桩基桩、钢筋 1号墩系梁混凝土、钢筋 2号墩承台混凝土、钢筋 2号墩承台混凝土、钢筋 3号墩承台混凝土、钢筋 4号墩承台混凝土、钢筋 5号墩承台混凝土、钢筋 6号墩承台混凝土、钢筋 7号墩承台混凝土、钢筋 8号墩系梁混凝土、钢筋 9号墩系梁混凝土、钢筋 1号墩柱钢筋 2号空心墩钢筋 3号空心墩钢筋 4号空心墩钢筋 5号空心墩钢筋 6号空心墩钢筋 7号空心墩钢筋 8号墩柱钢筋 9号墩柱钢筋 0号搭板混凝土，钢筋 10号搭板混凝土，钢筋桥梁名称部位编号检查项目下杨沟大桥部位编号检查项目 0号台台帽 0-1 钢筋 1号墩盖梁 1-1 钢筋 2号墩盖梁 2-1 钢筋 3号墩盖梁 3-1 钢筋 4号墩盖梁 4-1 钢筋 5号墩盖梁 5-1 钢筋 6号墩盖梁 6-1 钢筋 7号墩盖梁 7-1 钢筋 8号墩盖梁 8-1 钢筋 9号墩盖梁 9-1 钢筋 10号台台帽 10-1 钢筋预制T梁 1孔钢筋、预应力张拉及锚固、压浆 2孔钢筋、预应力张拉及锚固、压浆 3孔钢筋、预应力张拉及锚固、压浆 4孔钢筋、预应力张拉及锚固、压浆 5孔钢筋、预应力张拉及锚固、压浆 6孔钢筋、预应力张拉及锚固、压浆 7孔钢筋、预应力张拉及锚固、压浆 8孔钢筋、预应力张拉及锚固、压浆 9孔钢筋、预应力张拉及锚固、压浆 10孔钢筋、预应力张拉及锚固、压浆桥梁名称部位编号检查项目下杨沟大桥防撞墙 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋 10孔钢筋桥面铺装 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋 10孔钢筋桥梁名称部位检查项目龙潭沟大桥 0号台基桩基桩、钢筋 1号墩基桩基桩、钢筋 2号墩基桩基桩、钢筋 3号墩基桩基桩、钢筋 4号墩基桩基桩、钢筋 5号墩基桩基桩、钢筋 6号墩基桩基桩、钢筋 7号墩基桩基桩、钢筋 8号墩基桩基桩、钢筋 9号台基桩基桩、钢筋 2号墩系梁混凝土、钢筋 3号墩承台混凝土、钢筋 4号墩承台混凝土、钢筋 5号墩承台混凝土、钢筋 6号墩承台混凝土、钢筋 1号墩柱钢筋 2号墩柱钢筋 3号空心墩钢筋 4号空心墩钢筋 5号空心墩钢筋 6号空心墩钢筋 7号墩柱钢筋 8号墩柱钢筋 0号搭板混凝土，钢筋 9号搭板混凝土，钢筋桥梁名称部位编号检查项目龙潭沟大桥部位编号检查项目 0号台台帽 0-1 钢筋 1号墩盖梁 1-1 钢筋 2号墩盖梁 2-1 钢筋 3号墩盖梁 3-1 钢筋 4号墩盖梁 4-1 钢筋 5号墩盖梁 5-1 钢筋 6号墩盖梁 6-1 钢筋 7号墩盖梁 7-1 钢筋 8号墩盖梁 8-1 钢筋 9号台台帽 9-1 钢筋预制T梁 1孔钢筋、预应力张拉及锚固、压浆 2孔钢筋、预应力张拉及锚固、压浆 3孔钢筋、预应力张拉及锚固、压浆 4孔钢筋、预应力张拉及锚固、压浆 5孔钢筋、预应力张拉及锚固、压浆 6孔钢筋、预应力张拉及锚固、压浆 7孔钢筋、预应力张拉及锚固、压浆 8孔钢筋、预应力张拉及锚固、压浆 9孔钢筋、预应力张拉及锚固、压浆桥梁名称部位编号检查项目龙潭沟大桥防撞墙 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋桥面铺装 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋桥梁名称部位检查项目赵沟村大桥 0号台基桩基桩、钢筋 1号墩基桩基桩、钢筋 2号墩基桩基桩、钢筋 3号墩基桩基桩、钢筋 4号墩基桩基桩、钢筋 5号墩基桩基桩、钢筋 6号墩基桩基桩、钢筋 7号墩基桩基桩、钢筋 8号墩基桩基桩、钢筋 9号墩基桩基桩、钢筋 10号墩基桩基桩、钢筋 11号墩基桩基桩、钢筋 12号台基桩基桩、钢筋 1号墩柱钢筋 2号墩柱钢筋 3号墩柱钢筋 4号墩柱钢筋 5号墩柱钢筋 6号墩柱钢筋 7号墩柱钢筋 8号墩柱钢筋 9号墩柱钢筋 10号墩柱钢筋 11号墩柱钢筋 0号搭板混凝土，钢筋 12号搭板混凝土，钢筋桥梁名称部位编号检查项目赵沟村大桥部位编号检查项目 0号台台帽 0-1 钢筋 1号墩盖梁 1-1 钢筋 2号墩盖梁 2-1 钢筋 3号墩盖梁 3-1 钢筋 4号墩盖梁 4-1 钢筋 5号墩盖梁 5-1 钢筋 6号墩盖梁 6-1 钢筋 7号墩盖梁 7-1 钢筋 8号墩盖梁 8-1 钢筋 9号墩盖梁 9-1 钢筋 10号墩盖梁 10-1 钢筋 11号墩盖梁 11-1 钢筋 12号墩盖梁 12-1 钢筋预制箱梁 1孔钢筋、预应力张拉及锚固、压浆 2孔钢筋、预应力张拉及锚固、压浆 3孔钢筋、预应力张拉及锚固、压浆 4孔钢筋、预应力张拉及锚固、压浆 5孔钢筋、预应力张拉及锚固、压浆 6孔钢筋、预应力张拉及锚固、压浆 7孔钢筋、预应力张拉及锚固、压浆 8孔钢筋、预应力张拉及锚固、压浆 9孔钢筋、预应力张拉及锚固、压浆 10孔钢筋、预应力张拉及锚固、压浆 11孔钢筋、预应力张拉及锚固、压浆 12孔钢筋、预应力张拉及锚固、压浆桥梁名称部位编号检查项目赵沟村大桥防撞墙 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋 10孔钢筋 11孔钢筋 12孔钢筋桥面铺装 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋 7孔钢筋 8孔钢筋 9孔钢筋 10孔钢筋 11孔钢筋 12孔钢筋桥梁名称部位编号检查项目老王沟中桥 0号台基桩基桩、钢筋 1号墩基桩基桩、钢筋 2号墩基桩基桩、钢筋 3号台桩基基桩、钢筋 1号墩柱钢筋 2号墩柱钢筋 0号台帽 0-1 钢筋 1号墩盖梁 1-1 钢筋 2号墩盖梁 2-1 钢筋 3号台帽 3-1 钢筋预制箱梁 1孔钢筋、预应力张拉及锚固、压浆 2孔钢筋、预应力张拉及锚固、压浆 3孔钢筋、预应力张拉及锚固、压浆防撞墙 1左钢筋 1右钢筋 2左钢筋 2右钢筋 3左钢筋 3右钢筋桥面铺装 1孔钢筋 2孔钢筋 3孔钢筋搭板 0号台混凝土，钢筋 3号台混凝土，钢筋桥梁名称部位编号检查项目五头分离式立交桥 0号台基桩基桩、钢筋 1号墩基桩基桩、钢筋 2号墩基桩基桩、钢筋 3号墩基桩基桩、钢筋 4号墩基桩基桩、钢筋 5号墩基桩基桩、钢筋 6号台基桩基桩、钢筋 1号墩柱钢筋 2号墩柱钢筋 3号墩柱钢筋 4号墩柱钢筋 5号墩柱钢筋 0号台帽 0-1 钢筋 1号墩盖梁 1-1 钢筋 2号墩盖梁 2-1 钢筋 3号墩盖梁 3-1 钢筋 4号墩盖梁 4-1 钢筋 5号墩盖梁 5-1 钢筋 6号台帽 6-1 钢筋预制空心板梁 1孔钢筋、预应力张拉及锚固 2孔钢筋、预应力张拉及锚固 3孔钢筋、预应力张拉及锚固 4孔钢筋、预应力张拉及锚固 5孔钢筋、预应力张拉及锚固 6孔钢筋、预应力张拉及锚固防撞墙 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋桥面铺装 1孔钢筋 2孔钢筋 3孔钢筋 4孔钢筋 5孔钢筋 6孔钢筋搭板 0号台混凝土，钢筋 6号台混凝土，钢筋桥梁名称部位编号检查项目天桥墩台基桩基桩、钢筋墩柱钢筋台帽及盖梁钢筋预制空心板梁钢筋、预应力张拉及锚固防撞墙钢筋桥面铺装钢筋搭板混凝土，钢筋 4、涵洞通道工程涵洞名称部位检查内容 LK18+056钢筋砼明盖板涵洞基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 LK18+111钢筋砼暗盖板通道基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 LK18+345钢筋砼拱涵基础碎石垫层、混凝土、钢筋、地基承载力台身、拱座、拱圈、八字墙钢筋、混凝土 LK18+678钢筋砼暗板涵基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 LK18+965钢筋砼明盖板通道基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 LK19+135钢筋砼明盖板通道基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 LK19+419钢筋砼拱涵基础碎石垫层、混凝土、钢筋、地基承载力台身、拱座、拱圈、八字墙钢筋、混凝土 LK19+465钢筋砼明板涵基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 LK19+608钢筋砼明盖板通道基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 LK19+786钢筋砼拱涵基础碎石垫层、混凝土、钢筋、地基承载力台身、拱座、拱圈、八字墙钢筋、混凝土 LK20+718钢筋砼暗盖板通道基础碎石垫层、混凝土、钢筋、地基承载力墙身、台帽、盖板、八字墙钢筋、混凝土 5、路基工程桩号或部位施工项目检查内容 LK18+117-LK18+172 素混凝土桩桩体，承载力，钢筋，混凝土，土工格栅，碎石垫层何沟大桥桥台台台背回填台背填土下杨沟大桥桥台台背回填台背填土龙潭沟大桥桥台台背回填台背填土赵沟村大桥桥台台背回填台背填土老王沟中桥桥台台背回填台背填土五头分离式桥台台背回填台背填土 11道天桥桥台台背回填台背填土 LK18+056钢筋砼明盖板涵洞台背回填台背填土 LK18+111钢筋砼暗盖板通道台背回填台背填土 LK18+345钢筋砼拱涵台背回填台背填土 LK18+678钢筋砼暗板涵台背回填台背填土 LK18+965钢筋砼明盖板通道台背回填台背填土 LK19+135钢筋砼明盖板通道台背回填台背填土 LK19+419钢筋砼拱涵台背回填台背填土 LK19+465钢筋砼明板涵台背回填台背填土 LK19+608钢筋砼明盖板通道台背回填台背填土 LK19+786钢筋砼拱涵台背回填台背填土 LK20+718钢筋砼暗盖板通道台背回填台背填土 LK18+085 挖台阶、土工格栅横向台阶、土工格栅 LK18+333 挖台阶、土工格栅横向台阶、土工格栅 LK18+340 挖台阶、土工格栅横向台阶、土工格栅 LK18+651 挖台阶、土工格栅横向台阶、土工格栅 LK18+706 挖台阶、土工格栅横向台阶、土工格栅 LK19+385 挖台阶、土工格栅横向台阶、土工格栅 LK19+450 挖台阶、土工格栅横向台阶、土工格栅 LK19+775 挖台阶、土工格栅横向台阶、土工格栅 LK19+820 挖台阶、土工格栅横向台阶、土工格栅 LK20+642 挖台阶、土工格栅横向台阶、土工格栅 LK23+133 挖台阶、土工格栅横向台阶、土工格栅 LK17+800.000-LK18+020.000 冲击碾压压实度、宽度、沉降量 LK18+020.000-LK18+170.524 冲击碾压压实度、宽度、沉降量 LK18+279.352-LK18+360.903 冲击碾压压实度、宽度、沉降量 LK18+360.903-LK18+651.946 冲击碾压压实度、宽度、沉降量 LK18+651.946-LK18+691.816 冲击碾压压实度、宽度、沉降量 LK18+691.816-LK19+001.000 冲击碾压压实度、宽度、沉降量 LK19+076.900-LK19+319.631 冲击碾压压实度、宽度、沉降量 LK19+319.631-LK19+419.646 冲击碾压压实度、宽度、沉降量 LK19+419.646-LK20+623.697 冲击碾压压实度、宽度、沉降量 LK20+623.697-LK20+755.600 冲击碾压压实度、宽度、沉降量 LK21+081.400-LK21+236.000 冲击碾压压实度、宽度、沉降量 LK21+236.000-LK21+941.354 冲击碾压压实度、宽度、沉降量 LK21+081.400-LK21+941.354 冲击碾压压实度、宽度、沉降量 RK21+941.354-RK22+240.504 冲击碾压压实度、宽度、沉降量 RK22+240.504-RK22+270.472 冲击碾压压实度、宽度、沉降量 RK22+270.472-RK22+375.800 冲击碾压压实度、宽度、沉降量 RK22+826.600-RK22+900.077 冲击碾压压实度、宽度、沉降量 RK22+900.077-RK23+154.500 冲击碾压压实度、宽度、沉降量 RK23+655.300-RK24+762.999 冲击碾压压实度、宽度、沉降量 RK24+762.999-RK24+866.500 冲击碾压压实度、宽度、沉降量 RK25+317.300-RK25+346.415 冲击碾压压实度、宽度、沉降量 RK25+346.415-RK25+449.981 冲击碾压压实度、宽度、沉降量 RK25+449.981-RK25+500.000 冲击碾压压实度、宽度、沉降量 LK17+800.000-LK18+031.831 石灰土处理路床宽度、厚度、压实度、强度 LK18+031.831-LK18+067.702 石灰土处理路床宽度、厚度、压实度、强度 LK18+067.702-LK18+170.500 石灰土处理路床宽度、厚度、压实度、强度 LK18+279.400-LK18+378.837 石灰土处理路床宽度、厚度、压实度、强度 LK18+378.837-LK18+651.946 石灰土处理路床宽度、厚度、压实度、强度 LK18+651.946-LK18+691.816 石灰土处理路床宽度、厚度、压实度、强度 LK18+691.816-LK19+001.000 石灰土处理路床宽度、厚度、压实度、强度 LK19+077.000-LK19+319.631 石灰土处理路床宽度、厚度、压实度、强度 LK19+319.631-LK19+419.646 石灰土处理路床宽度、厚度、压实度、强度 LK19+419.646-LK20+623.697 石灰土处理路床宽度、厚度、压实度、强度 LK20+623.697-LK20+755.600 石灰土处理路床宽度、厚度、压实度、强度 LK21+081.400-LK21+236.000 石灰土处理路床宽度、厚度、压实度、强度 LK21+236.000-LK21+941.354 石灰土处理路床宽度、厚度、压实度、强度 LK21+081.400-LK21+941.354 石灰土处理路床宽度、厚度、压实度、强度 RK21+947.968-RK22+240.504 石灰土处理路床宽度、厚度、压实度、强度 RK22+240.504-RK22+375.800 石灰土处理路床宽度、厚度、压实度、强度 RK22+826.600-RK22+911.084 石灰土处理路床宽度、厚度、压实度、强度 RK22+911.084-RK23+154.500 石灰土处理路床宽度、厚度、压实度、强度 RK23+655.300-RK24+762.999 石灰土处理路床宽度、厚度、压实度、强度 RK24+762.999-RK24+866.500 石灰土处理路床宽度、厚度、压实度、强度 RK25+317.300-RK25+467.966 石灰土处理路床宽度、厚度、压实度、强度 RK25+467.966-RK25+500.000 石灰土处理路床宽度、厚度、压实度、强度 LK18+280-LK18+380 挖台阶、土工格栅纵向台阶、土工格栅 LK19+300-LK19+400 挖台阶、土工格栅纵向台阶、土工格栅 LK20+640-LK20+750 挖台阶、土工格栅纵向台阶、土工格栅 LK21+080-LK21+230 挖台阶、土工格栅纵向台阶、土工格栅 RK22+240-RK22+370 挖台阶、土工格栅纵向台阶、土工格栅 RK22+830-RK22+910 挖台阶、土工格栅纵向台阶、土工格栅 RK24+760-RK24+860 挖台阶、土工格栅纵向台阶、土工格栅 RK25+320-RK25+420 挖台阶、土工格栅纵向台阶、土工格栅四、隐蔽工程验收领导组织机构经项目部研究决定成立隐蔽工程验收领导小组，隐蔽工程验收领导小组全面负责对本标段施工范围内的隐蔽工程及关键部位组织检查验收，领导小组人员构成如下：组长：项目总工 XXX 副组长：质检部长 XXX 工程部长 XXX 组员：XXX XXX XXX 五、隐蔽工程及关键部位验收办法 1、软基处理素砼施工隐蔽检查 Ⅰ、基本要求和检查内容（1）原地面清表及碾压情况（2）按照设计图纸要求画出布桩平面图，检查布桩根数和间距是否满足图纸要求（3）桩长及桩径尺寸检查（4）碎石垫层的厚度及钢塑土工格栅搭接长度（5）留存现场检查的照片及音像资料，按照分部分项工程划分编号和存档 Ⅱ、核查办法检查原地面清表碾压是否完成，桩数、桩径及桩长是否达到图纸要求，碎石垫层厚度及钢塑土工格栅的搭接部位是否达到图纸要求，现场检查的照片及音像资料是否能反映施工过程。 Ⅲ、核定原则凡出现下列情况之一，本项目核定为“不符合要求”。（1）未进行原地表清表及碾压。（2）桩数、桩径及桩长未达到图纸要求。（3）碎石垫层厚度及钢塑土工格栅搭接长度不够。（4）无施工过程照片及音像资料或电子资料不能反映施工的过程。 Ⅳ、桩帽、碎石垫层施工质量及检验要求：桩、桩帽：项次检查项目规定值或允许偏差检查方法和频率权值 1 轴线偏位（mm）偏差15 全站仪：抽检2% 1 2 平面尺寸 (mm) 偏差±30 钢尺：抽检2% 1 3 桩帽标高 (mm) 偏差±20 水准仪：抽检2% 1 4 混凝土强度(MPa) 符合设计要求按附录D检查 3 5 桩长（m）不小于设计值用测绳测量 3 6 竖直度（%） 1.5 钻杆垂线法和探孔器 2 碎石垫层：项次检查项目质量要求和允许偏差检查方法和频率权值 1 固体体积率 ≥80% 灌砂法： 4处/200m2 1 2 垫层平整度 12mm 3m直尺：4处/200m 1 3 垫层纵断高程偏差+5~15mm 水准仪： 4处/200m 1 4 垫层宽度不小于设计值钢尺： 4处/200m 1 5 垫层厚度不小于设计值钢尺： 4处/200m2 3 6 钢塑格栅搭接长度设计值（双向80KN/m）钢尺： 4处/200m2 1 2、涵通基础及地基承载力、碎石垫层、八字墙基础 Ⅰ 基本要求和内容（1）检查基底平面位置、尺寸大小、基底标高；检查基底地质情况和地基承载力是否与设计资料相符；检查基底处理和排水情况是否符合公路桥涵施工技术规范要求；检查施工记录及有关试验资料等；检查碎石垫层厚度。（2）基槽（坑）的几何尺寸和槽底标高或挖土深度应符合设计要求。如有局部加深、加宽者，应附图说明其原因及部位。（3）基槽施工中遇有坟穴、地窖、废井、旧基础、管道、泉眼、橡皮土等局部异常现象时，应将其所处部位、深度、特征及处理方法进行描述，并有附图说明。（4）对地质复杂的或重要的工程，对地基变形有特殊要求以及地基开挖后对地基土有疑义的工程，应根据设计要求或验槽磋商的意见进行有关试验。（5）经过技术处理的地基基础及验槽中存在的问题，处理后须进行复验，复验意见和结论要明确，签证应齐全。必要时应有勘察部门参加并签字。 Ⅱ 核查办法核查验槽记录能否反映验槽的主要程序，填写内容是否齐全，其主要质量特征（包括基底持力层、地基匀质性、基坑尺寸、标高、基土类别等）是否符合设计要求和有关规范规定。地基出现异常或与地质勘察资料不符时，是否有处理方案或所采取的技术处理措施有否设计单位认可，有无复验意见，结论是否明确，参加单位的签证是否齐全。按桥涵大小、地基土质复杂(如溶洞、断层、软弱夹层、易溶岩等)情况及结构对地基有无特殊要求，可采用以下检查方法：小桥涵的地基检验：可采用直观或触探方法，必要时可进行土质试验。大、中桥和地基土质复杂、结构对地基有特殊要求的地基检验，一般采用触探和钻探(钻深至少4m)取样做土工试验，或按设计的特殊要求进行荷载试验。特大桥按设计要求处理。 Ⅲ 核定原则凡出现下列情况之一，本项目核定为“不符合要求”。（1）无验基坑记录或基坑内容记录不全。（2）验基坑记录签证手续不齐全。（3）基底承载力不能满足设计要求，又无技术处理。（4）地基处理无记录，处理后未进行复验或复验后无明确结论。 Ⅳ、施工质量及质量检验要求（1）平面周线位置不小于设计要求。（2）基底标高：土质±50mm；石质+50mm，-200mm。 3、混凝土灌注桩钢筋笼 Ⅰ 基本要求和内容（1）混凝土灌注桩钢筋笼，必须在钢筋检验批质量验收合格后,提请质监部门进行隐蔽工程验收，并填写隐蔽工程验收记录。（2）放置钢筋笼前，应对原材料、钢筋连接件、钢筋笼进行检查。（3）主筋、箍筋直径、间距和长度应符合设计和规范要求。（4）钢筋的材质检验应符合设计要求。（5）钢筋笼埋置位置应符合设计要求。 Ⅱ 核查办法（1）核查钢筋合格证、试验报告和复验报告是否符合设计要求。（2）核查钢筋连接方式和试验报告。（3）核查钢筋的品种、规格、数量、位置等是否符合设计要求。（4）核查主筋间距、长度、箍筋间距是否符合混凝土灌注桩钢筋笼质量检验标准的规定。（5）核查验收意见是否明确，签证手续是否齐全。 Ⅲ 核定原则凡出现下列情况之一，本项目核定为“不符合要求”。（1）无隐蔽工程验收记录。（2）隐蔽工程验收记录不能体现钢筋的品种、规格、数量、位置等。（3）主要的检查内容和质量指标不符合设计和有关规范、规程的要求，且未采取措施进行处理并重新报验。（4）隐蔽工程验收记录不真实，或验收意见不明确，签证手续不齐全。 4、钢筋混凝土工程 Ⅰ 基本要求和内容（1）钢筋混凝土工程钢筋必须在钢筋检验批质量验收合格，在模板合模前或浇捣混凝土前，提请有关单位进行隐蔽工程验收，并填写隐蔽工程验收记录。（2）纵向受力钢筋的品种、规格、数量、位置等必须符合设计和规范要求。（3）钢筋的连接方式、接头位置、接头数量、接头面积百分率等必须符合设计和规范要求。（4）箍筋、横向钢筋品种、规格、数量、间距等必须符合设计和规范要求。（5）预埋件的规格、数量、位置等必须符合设计要求。（6）重要构件的钢筋结点隐蔽应附简图。 Ⅱ 核查办法（1）核查钢筋产品合格证、出厂检验报告和进场复验报告是否合格，并与实际钢筋相符。（2）核查钢筋连接件试验报告，连接试件是否合格。（3）核对纵向受力钢筋的品种、规格、数量、位置等是否符合设计要求。（4）核对钢筋的连接方式、接头位置、接头面积百分率等是否符合规范要求。（5）核查箍筋、横向钢筋的品种、规格、数量、间距等是否符合设计要求。（6）核查预埋件的规格、数量、位置等是否符合设计要求。（7）核查验收意见是否明确，签证手续是否齐全。（8）核查重要构件的钢筋结点隐蔽是否附有简图。 Ⅲ 核定原则凡出现下列情况之一，本项目核定为“不符合要求”。（1）无隐蔽工程验收记录。（2）隐蔽工程验收记录不能反映钢筋的品种、规格、数量、位置等。（3）主要的检查内容不符合设计和有关规范、规程的要求，且未采取措施进行处理并重新报验。（4）隐蔽工程验收记录不真实，或验收意见不明确，签证手续不齐全。 5、总体检验流程施工队自检驻地监理工程师检查验收项目部检查验收不合合格格返工不合格合返工格不合格合返工格总监办检查验收业主检查验收
