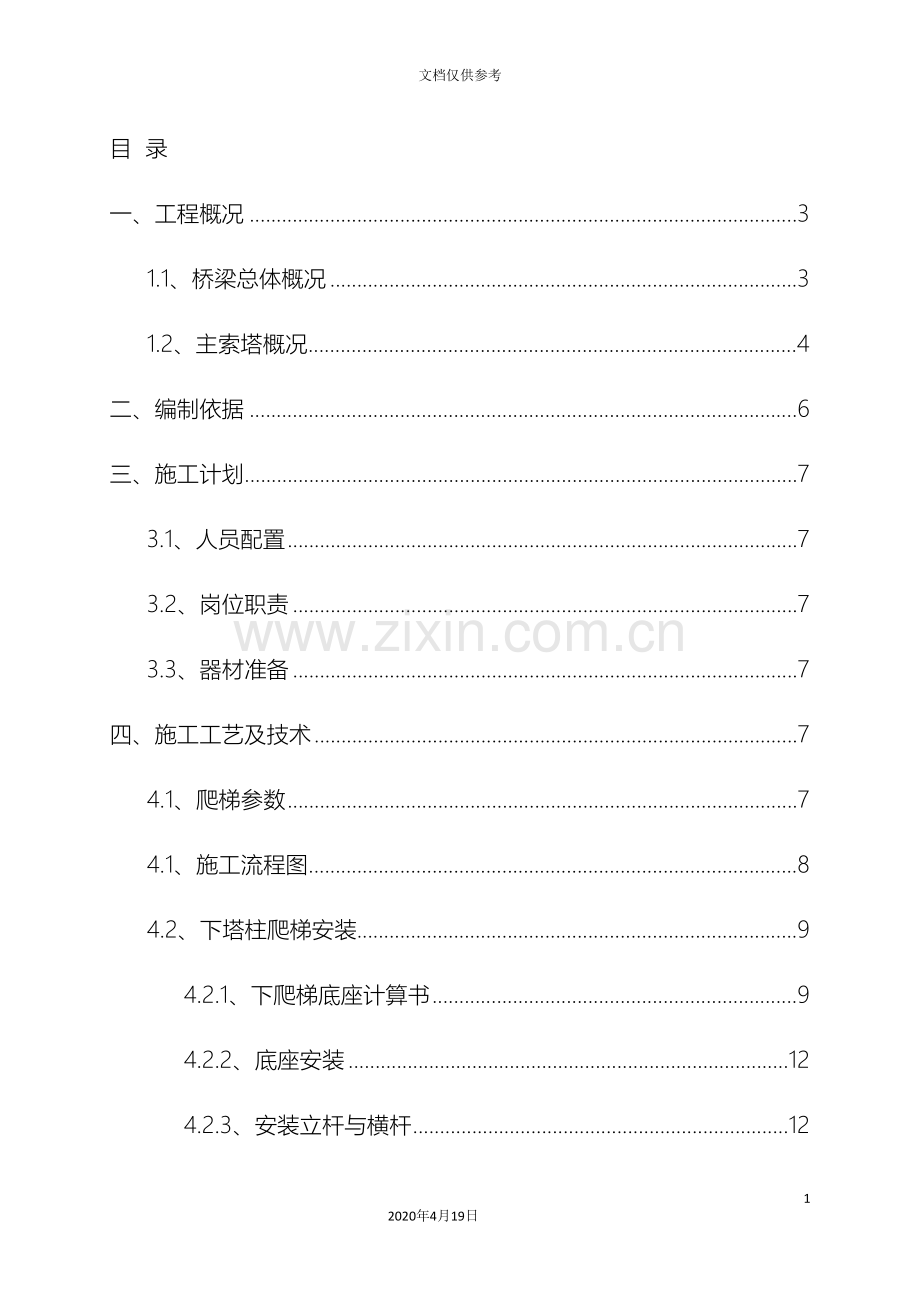

安全爬梯专项施工方案222020年4月19日文档仅供参考目 录一、工程概况31.1、桥梁总体概况31.2、主索塔概况4二、编制依据6三、施工计划73.1、人员配置73.2、岗位职责73.3、器材准备7四、施工工艺及技术74.1、爬梯参数74.1、施工流程图84.2、下塔柱爬梯安装94.2.1、下爬梯底座计算书94.2.2、底座安装124.2.3、安装立杆与横杆124.2.4、安装横撑和楼梯124.2.5、安装斜拉杆124.2.6、安装楼梯内扶手124.2.7、安装密目网124.2.8、往上加高并安装附着134.2.9、安装顶端防护栏134.3、注意事项及验收134.3.1、注意事项134.3.2、搭设检查与验收13五、质量及安全保证措施145.1、质量保证措施及拆除145.1.1、使用过程中检查145.1.2、安全爬梯拆除155.2、高空作业安全措施165.3、临时用电安全措施165.4、塔吊安全技术措施17一、工程概况1.1、桥梁总体概况四川省广安市岳池（九龙）至华蓥（阳和）新建干线公路上跨渠江特大桥，位于广安灰渡口，横跨渠江接对岸华蓥清溪口。里程桩号为K34+185.208K34+854.768。跨越渠江主河道采用3孔双塔斜拉桥桥跨结构，跨度为（157+280+93.5）m。根据河道通航需要桥跨布置采用了不对称跨布置形式高矮塔组合。主塔布置在4号及5号墩处。4号墩为高塔，5号墩为矮塔。桥跨结构如图1.1所示。图1.1、清溪口渠江特大桥主桥桥跨布置示意图1.2、主索塔概况4号高塔全高151.5m，设三道横梁。其中下塔柱高46m。高塔为框架型塔，为空心薄壁箱型截面。顺桥向壁厚1.35m，上中塔柱横桥向壁厚1m，下塔柱1.2m。塔顶处塔柱横桥向宽4m，顺桥向宽5.5m，塔底处塔柱横桥向宽9m，顺桥向宽9.5m。中横梁为箱形截面，高3.5m，宽5m，顶底板厚0.6m，腹板厚1.2m。索塔下横梁为箱形截面，箱高3.55.5m，箱宽7m，顶底板厚0.6m，腹板厚1.2m。4号高塔主梁（1+0+1）梁段构造：主梁为多孔槽型结构，桥面总宽30.5m，主梁等高、梁高2.5m。0号梁段长度10.3m，1号梁段长度6m。立面图如图1.2.1所示。为方便施工人员施工，在下塔柱与中塔柱之间各安置一道施工爬梯，布置方式如图1.2所示。下塔柱爬梯高度54.0m，底部安装在承台在，附着撑与塔柱预埋钢板连接。中塔柱爬梯高度32.5m，底部安装在中横梁上，附着与两根钢管立柱相连接。爬梯安装布置图如图1.2.2所示。图1.2.1-高低塔塔柱立面图图1.2.2-高塔施工安全爬梯安装布置图二、编制依据1、公路工程施工安全技术规范JTG F90- 2、建筑施工扣件式钢管脚手架安全技术规范JGJ130- 3、建筑地基基础设计规范GB50007- 4、建筑施工扣件式钢管脚手架安全技术规范（JGJ 130）5、钢管脚手架扣件（GB15831）6、钢板冲压扣件（JC 3061）三、施工计划3.1、人员配置本施工爬梯共计两部，安装计划15天完成。（1）设队长1名、安全员2名（由现场委派）；（2）技术负责人2名（作业单位委派）；（3）作业人员：起重工1名，焊工2名，钳工2名，乙炔焊工1名。3.2、岗位职责（1）队长：全面负责本项安装任务。具体负责工程的组织、内外部协调、控制工程质量，进度与施工安全、班前班后教育和作业任务下达，负责对工程质量与安全的检查、督促与整改。（2）技术负责人：在队长领导下工作，对安装工程的技术、质量负责。（3）安全员：在完成本职工作的同时，在队长的领导下负责施工全过程的安全工作的实施、检查、督促，及时发现并整改不安全的隐患。必要时，可建议队长中途暂停作业，负责班前班后会议记录。（4）作业人员：所有作业人员持证上岗，保质保量完成队长下达的作业任务。3.3、器材准备根据安装工作特点，备齐所需工具、设备、工装和安全防护用品并作好性能检查：（1）吊装用具；现场施工塔吊一台；（2）专用工具（确保作业中不得脱落）；（3）乙炔、氧气；（4）常见五金工具；（5）安全帽、安全带、安全网、安全标志。四、施工工艺及技术4.1、爬梯参数承插型施工安全爬梯是由特制钢管脚手架搭设组成的脚手架组合。该脚手架组合主要构件为可调底座、立杆、横杆、横撑、斜杆、梯子、扳手、紧固螺丝。立杆是主要受力杆件，横杆、横撑是组成框架的横向连接杆件，横撑是放置梯子的构件。斜杆是加强脚手架整体稳定性的构件。梯子和扶手是供施工人员上下通行的构件。长度、宽度尺寸为2500mmX1300mm爬梯最低高度单元为3米（每3米可组合为一个标准模数）；Z字形爬梯垂直高度为1.5米；上下两个平台6个梯级；梯级长：530mm 宽：210mm。立柱采用483.25钢管，钢材强度等级Q345，横杆及剪刀撑采用483.25钢管，钢材强度等级Q235。搭设尺寸为：立杆纵距2.438米，立杆横距1.268米，大小横杆的步距为0.495 m，剪刀撑斜杆与地面的倾角为45-60。每根立杆底部设置底座和垫板。接长采用对接扣件连接。墩柱与安全爬梯之间立杆的最大连接距离1.5m,连墙件按每层设置间距为4m，采用16mm，长度120mm膨胀螺丝装配入墩身，膨胀螺丝与 12x15x1cm钢板用螺帽紧密连接，再用48*3.0钢管一端与钢板满圈焊接，一端用万向扣件、十字扣与立杆进行水平支撑紧固连接。4.1、施工流程图安装立杆安装底层横撑安装梯子及扶手安装斜杆支撑安装斜杆支撑安装防护安全网加高安装每4米安装附墙验收4.2、下塔柱爬梯安装4.2.1、下爬梯底座计算书1、下爬梯底部支撑在预制底座上，爬梯底部安装时进行焊接固定，保证底部的稳固。如图4.2.1.1所示。爬梯长2.5m，宽1.3m，顺桥向，爬梯距离承台0.5m，横桥向底部距离钢围堰边缘1.43m。底座采用双根I25b工字钢，单根长度3.54m，一端焊接于钢围堰侧壁，一段固定于承台上。按照最大荷载及自重计算，下塔柱爬梯共计54m，自重71.82KN,人荷载取20人，每人70kg计算，人群自重14KN,安全系数取1.2，每根工字钢承受重51.49KN.计算简图如图4.2.1.2所示。2、已知I25b工字钢:IX/SX=21.3cm，d=1cm，WX=423103mm3（2）钢材弹性模量E=2.1105MPa；Q235钢材抗拉、抗压设计控制强度f=215MPa，剪切强度fv=125MPa；3、计算底座结构设计荷载建立结构力学计算模型，其力学模型及荷载分布如图4.2.1.2所示，简化计算。针对结构力学模型及荷载分布简图，采用结构力学法进行内力计算，对一端点取矩建立弯矩方程式同时利用力矩平衡原理求得 剪力： TA=22.73kN; TB=3.02KN。工字钢受力简图如图4.2.1.3与图4.2.1.4所示：剪力Tmax=22.73kN；弯矩：Mmax=16.16（kN-m）。图4.2.1.1-下塔柱爬梯底部安装示意图图4.2.1.2-受力简图图4.2.1.3-剪力图图4.2.1.4-弯矩图经验算如下：抗弯强度验算fm=M/Wx=16.16X106/423103=38.2Mpafc=215MPa，抗剪强度验算fv=QSX/dIX =22.73X103/21.4X102=10.62MPa fV=125MPa满足承载力要求。下横梁爬梯由于底部安置于下横梁上，故不进行验算，承载力满足要求。且下横梁上的爬梯安装同样按照下塔柱的施工方法，在此不做叙述。表4.2.1.1-爬梯99米高度参数表序号配件名称规格型号99高度米所需数量结构作用承载情况1立 杆483.253135132支垂直荷载单柱荷载58.8KN2顶 杆483.25165016支顶端护栏3横 杆483.252438420支纵向连接4横 杆483.251268338支横向连接5横 撑504.0126870条横向连接、承托楼梯500KG6斜拉杆482.3314180支纵向斜支撑连接上下层7斜拉杆482.31953100支横向斜支撑连接上下层8楼梯2438148550066辆人行通道转弯平台400KG9内扶手2438148566个楼梯护栏10可调节底座37600140816支底座支撑水平调节6吨整塔重量（自重）13.3吨整体荷载（含自重）180KN（约18.4吨）4.2.2、底座安装首先将可调节底座4支按照2438mm长，1268mm宽的距离摆放在需要安装爬梯的合理位置。将底座四支与型钢表面焊接，保证焊接牢固可靠。将螺母调节到最低点，同时保证4个螺母应调节在同一水平线上，4.2.3、安装立杆与横杆将3135mm的立杆（也就是3米长的立杆）4支分别套在可调节底座上并用横杆将立杆连接成一个整体，长度方向用2438mm的横杆，装在高一点方向的销库里。宽度方向用1268mm的横杆，装在低一点方向的销库里，（注意宽度方向最下面一条不装横杆，应装用角钢焊接成的1268mm横撑（用于置放楼梯在上面）。每50公分一层横杆按顺序向上安装。安装时注意整体爬梯架身的水平与直角度。（通道进口处最下面一条是横撑，用于放置楼梯，以上留三个位置不用安装横杆，做为通道进口）。4.2.4、安装横撑和楼梯横撑的装法是以第一条（进口处最低一层装横撑）为基础，对面1.5米处再装一条（横撑是用来放置楼梯的。楼梯的垂直高度为1.5米），以此类推对面每隔1.5米装一条（一个面上间隔3米装一条）。楼梯安装与横撑同步进行：直接将楼梯放置在横撑上，摆正放好即可。注意：转角平台大方向的在下面，转角平台小的方向在上面。4.2.5、安装斜拉杆斜拉杆是用来安装在整体架子外面以保持架子的稳定性。3141mm的装在长度方向，1953mm的装在宽度方向。注意：斜拉杆一定要装在两层架子之间，使其起到连接上下层的作用，以增加爬梯的稳定性。4.2.6、安装楼梯内扶手楼梯扶手是装在楼梯内侧的，用所配套的螺丝、螺母直接将扶手固定在楼梯内面即可。要求将螺丝锁紧，以确保行人安全。4.2.7、安装密目网楼梯扶手安装完成后，在爬梯外侧用密目网进行封闭，并用直径不小于5mm的尼龙绳全眼连接牢固。4.2.8、往上加高并安装附着按照以上安装顺序，以此类推向上安装，直到达到所需要的高度为准。每加高一层时，都必须用配套的螺丝将上、下层立杆连接好并锁紧。以确保爬梯的整体稳定性。并根据实际高度进行合理的墙体附着，没做好相应的附着不能继续往上安装。安装到每隔4米，做一层附着。(附着连墙件宜水平设置，当不能水平设置时，连接爬梯架体一端应低于与建筑主体结构相连的一端，连墙件的坡度宜小于1:3)。而且在30米以上应加强附着：每隔4米就必须做一层附着，而且确保附着牢固。附着时将搭设好的安全爬梯通道与墩柱附着在一起。4.2.9、安装顶端防护栏最后安装防护栏：1650mm的立杆是用来作为护栏使用的，安装在每一座安全爬梯的最顶端，同样用横杆连接并锁紧。通向施工的出口方向不用安装横杆，以便施工人员进出。4.3、注意事项及验收4.3.1、注意事项1、爬梯支架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上一层高度。 2、每搭设一层，应校验爬梯支架的水平度和垂直度。3、扶手、斜拉杆的搭设应与立杆搭设同步进行，严禁滞后安装。4、扶手、斜拉杆搭设完成后立即进行安全防护网的安装。每搭设一层，安装一层，严禁滞后安装。5、当爬梯支架高出相邻连墙件一层时，应采取确保脚手架稳定的临时拉结措施。 4.3.2、搭设检查与验收 1、搭设前，应对爬梯支架的基础进行检查，经验收合格后方可搭设。2、爬梯架体每搭设两层，应对搭设质量及安全进行一次检查，经检验合格后方可交付使用或继续搭设。 3、对搭设质量现场验收时，应对下列项目重点检验，并记入施工验收报告： 构配件的规格、品种应符合设计要求，应质量合格设置齐全、连接和挂扣紧固可靠。 基础应符合设计要求，应平整坚实可靠。 连墙件应符合实际要求，与脚手架体应连接可靠。 架体垂直度及水平度应合格。 安全网的张挂应齐全、牢固。 4、爬梯架体的搭设技术要求、允许偏差及检查方法，应符合下表的规定。表4.3.2.1-技术要求表序号项目技术要求及允许偏差（mm）检验方法1隐蔽工程地基承载力实测2地基与基础底座无沉降观察排水不积水观察4垂直度每层h/500、3.0吊垂球整体h/500、50.0 吊垂球5水平度每层5.0水准仪整体100.0水准仪6连墙件与架体、建筑结构连接牢固观察纵、横向间距300尺量检查7安全网按规定设置按规定设置观察五、质量及安全保证措施5.1、质量保证措施及拆除5.1.1、使用过程中检查1、爬梯支架在使用过程中遇到下列情况应进行阶段性检查：遇有8级以上大风。 停用超1个月。架体遭受外力撞击等作用。2、爬梯在使用中应定期检查下列项目： 杆件的设置和连接的构造是否符合要求。 地基是否积水，底座是否松动，立杆是否悬空。 安全防护措施是否符合要求。 应无超载使用。 3、应对爬梯进行日常性检查和维护，及时对爬梯上的杂物进行清理。 为了确保安全，承载以：90米高时有20个以内的人数（以每人70KG体重为参数）、50米高度有30个内的人数、30米以下有40个人数在上面行走的承载为安全限数，每个楼梯同时最多可承受3个人体重。 5.1.2、安全爬梯拆除1、拆除顺序应逐层由上而下进行，严禁上下同时作业。 2、所有构件应随安全爬梯逐层拆除，严禁先将连墙件整层或数层拆除后再拆安全爬梯，分段拆除高差不大于2步，如大于2步须增设连墙件加固。 3、当安全爬梯拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆连墙件。 4、当安全爬梯采取分段分立面拆除时，对不拆除的安全爬梯两端设置连墙件和横向支撑加固。 5、各构配件必须及时分段集中运至地面严禁抛扔。 6、运至地面的构配件及时检查整修与保养，并按品种，规格码放，置于干燥通风处，防止锈蚀7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的接、结扣时，要事先通知对方，以防坠落。8、拆除时如附近有外电线路，要采取隔离措施。严禁杆件接触电线。9、拆除架子时人员一般23人为一组，协同作业，互相关照、监督。拆除过程中最好不要中途换人，如必须换人时，应将拆除情况交代清楚。拆除过程中最好不要中断，如确需中断应将拆除部分处理清楚告一段落，并检查是否会倒塌，确认安全后方可停歇。10、安装、拆除时在拆除部位下方设“危险禁区”的字样，设专人站岗。11、安装、拆除外安全爬梯时，若遇阴雨天、大风天气等严禁操作。12、输送至地面的所有杆件、扣件等物件，应按类堆放整理。堆放地点要平坦，下设支垫排水良好。弯曲变形的钢构件应调直，损坏的及时修复并刷漆以备再用，不能修复的应集中报废处理13、每班施工作业前，必须由安全员进行安全技术交底及讲解安全注意事项，进行班前安全教育。5.2、高空作业安全措施1、从事高空作业人员，必须定期进行体格检查，凡不适宜高空作业的人员，不得从事此项工作。严禁酒后上岗和疲劳作业，所有操作人员必须持有效证件上岗，在安装和拆除前必须进行书面安全技术交底。 2、安全爬梯搭设人员必须经过专业培训，并考核领取特种作业人员上岗操作证后，方可进行施工作业。3、安全爬梯搭设和拆除施工前，必须组织全体人员认真领会安全爬梯专项施工方案和安全技术交底，研讨搭设方法，明确分工，并派1名技术好，有经验的人员负责搭设技术指导和监护。4、作业人员拴安全带、戴安全帽、穿防滑鞋。高空作业人员必须系好安全带，安全带应挂在人体上方牢固可靠处，高挂低用。 5、高空作业人员配给工具袋。小型工具及材料应放入袋内，较大的工具，拴好保险绳。不得随手乱放，防止堕落伤人，严禁从高空向下乱扔乱丢。 6、工地专职安全员每日爬梯进行检查，重点检查各连接点的牢固情况，和安全防护网的完整性。7、遇有6 级及以上大风或恶劣天气时，应停止露天高处作业。 8、在夜间或光线不足的地方进行高处作业，必须装设满足施工的照明设施。 9、所有爬梯高度大于20米时需做好接地。 5.3、临时用电安全措施 1、临时用电工程的安装、维修和拆除，均由经过培训并取得上岗证的电工完成，非专业电工不准进行电工作业。 2、电缆线路采用“三相五线”接线方式，电气设备和电气线路绝缘良好，场内架设的电力线路其悬挂高度及线距符合安全规定，并架在专用电杆上。 3、室内配电盘安装漏电保护装置，各类电气开关和设备的金属外壳，均要设接地或接零保护。 4、配电箱能防火、防雨、箱内不得存入杂物并设门加锁，专人管理。 5、移动的电气设备的供电线，使用橡套电缆，穿过行车道时，套管埋地敷设，破损电缆不得使用。 6、检修电气设备要停电作业。 7、现场架设的电力线路，不使用裸导线，临时敷设的电线路，不得挂在钢筋模板和脚手架上，并安设绝缘支承物。 8、严禁用其它金属丝代替熔断丝。 5.4、塔吊安全技术措施 1、施工前，对施工现场、机具设备及安全防护设施等进行全面检查，确认符合安全要求后方可投入施工。 2、操作人员，必须取得操作合格证，不准操作与证不相符的机械，不准将机械设备交给无本机操作证的人员操作。 3、操作人员按照本机说明规定，严格执行工作前的检查制度和工作
