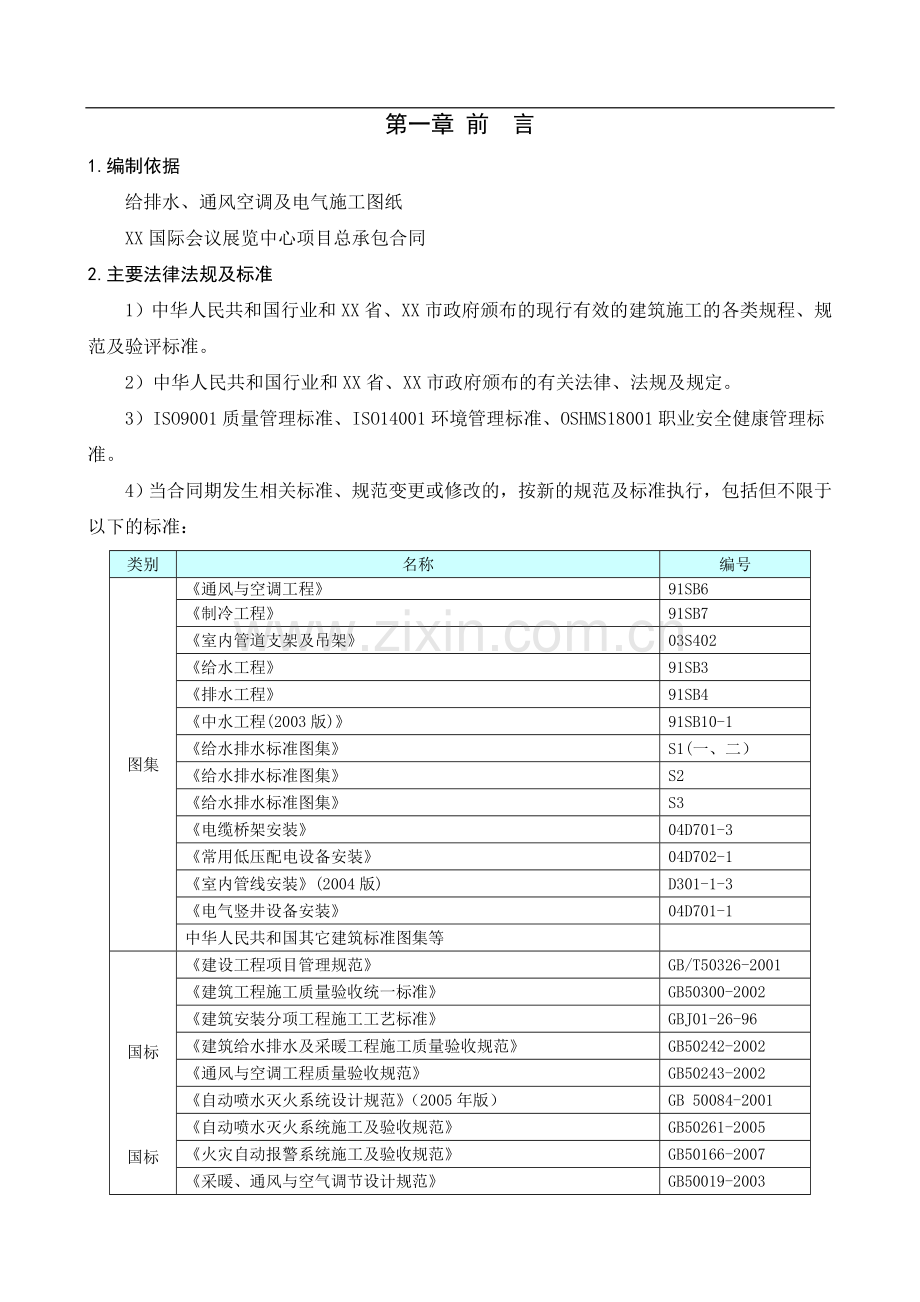

国际会议中心施工组织设计.doc

第一章 前 言1. 编制依据给排水、通风空调及电气施工图纸XX国际会议展览中心项目总承包合同2. 主要法律法规及标准1）中华人民共和国行业和XX省、XX市政府颁布的现行有效的建筑施工的各类规程、规范及验评标准。2）中华人民共和国行业和XX省、XX市政府颁布的有关法律、法规及规定。3）ISO9001质量管理标准、ISO14001环境管理标准、OSHMS18001职业安全健康管理标准。4）当合同期发生相关标准、规范变更或修改的，按新的规范及标准执行，包括但不限于以下的标准：类别名称编号图集通风与空调工程91SB6制冷工程91SB7室内管道支架及吊架03S402给水工程91SB3排水工程91SB4中水工程(2003版)91SB10-1给水排水标准图集S1(一、二）给水排水标准图集S2给水排水标准图集S3电缆桥架安装04D701-3常用低压配电设备安装04D702-1室内管线安装(2004版)D301-1-3电气竖井设备安装04D701-1中华人民共和国其它建筑标准图集等国标国标建设工程项目管理规范GB/T50326-2001建筑工程施工质量验收统一标准GB50300-2002建筑安装分项工程施工工艺标准GBJ01-26-96建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程质量验收规范GB50243-2002自动喷水灭火系统设计规范（2005年版）GB 50084-2001自动喷水灭火系统施工及验收规范GB50261-2005火灾自动报警系统施工及验收规范GB50166-2007采暖、通风与空气调节设计规范GB50019-2003采暖、通风与空气调节术语标准GB50155-92设备及管道保温效果的测试与评价GB8174-87设备及管道保温技术通则GB4272-92冷库设计规范GB50072-2001暖通空调制图标准GB/T50114-2001给水排水管道工程施工及验收规范GB50268-97不锈钢卡压式管件连接用薄壁不锈钢管GB/T19228.2不锈钢卡压式管件用橡胶0型密封圈GB/T19228.3生活饮用水卫生标准GB5749-85给水排水制图标准GB/T50106-2001建筑给排水设计规范GB50015-2003建筑中水设计规范GB50336-2002压缩机、风机、泵安装工程施工及验收规范GB50275-98制冷设备、空气分离设备安装工程施工及验收规范GB50274-98漏电保护器安装及运行GB13955-92供配电系统设计规范GB50052-95低压配电设计规范GB50054-95电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程电缆线路施工及验收规范GB50168-92电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92电气装置安装工程电气设备交接试验标准GB50150-91建筑电气安装工程施工质量验收规范GB50303-2002建筑防火设计规范GB50016-2006高层民用建筑设计防火规范(2001版)GB50045-95汽车库、修车库、停车场设计防火规范GB50067-97人民防空工程设计防火规范(2001版)GB50098-98中华人民共和国其它建筑标准等行业标准建筑施工安全检查标准JGJ59-99施工现场临时用电安全技术规范JGJ46-2005建筑机械使用安全技术规程JGJ33-2001通风管道技术规程JGJ141-2004水泵隔振技术规程CECS59:94冷却塔验收测试规程CECS118:2000干式电力变压器选用、验收运行及维护规程CECS115-2000低压线槽选用、安装及验收规范CECS70-2004建筑防火封堵应用技术规程CECS154:2003中华人民共和国建筑行业其它标准等国家法律法规文件中华人民共和国合同法 国家主席令第15号中华人民共和国建筑法国家主席令第91号中华人民共和国安全生产法国家主席令第70号中华人民共和国环境保护法国家主席令第22号建设工程质量管理条例国务院令第279号突发公共卫生事件应急条例国务院376号令建设工程安全生产管理条例国务院令第393号安全生产许可证条例国务院令第397号实施工程建设强制性标准监督规定建设部第81号令建筑工程设计文件编制深度规定建设部200384号第二章 工程概况1. 工程建设概况工 程 名 称XX国际会议展览中心项目工 程 地 点XX市XX区建 设 单 位XX集团XX国际会议展览中心有限公司设 计 单 位XX建筑与城市规划设计公司XX市博艺建筑工程设计有限公司监 理 单 位XX工程建设三维监理咨询有限公司施工单位XX有限公司2. 工程概况XX国际会议展览中心是由XX集团XX国际会议展览中心有限公司投资建设的省、市重点建设项目，项目位于XX市XX区XX路以南，XX路以北、XX路以西，紧临XX市市级行政中心，原生态观山公园以东，项目规划用地面积51.8 公顷，总建筑面积约97.63 万，主要由会展中心、会议中心、观光综合楼、五星级酒店、商务及办公、公寓等子项目组成，建成后将是目前西南地区建设规模最大、功能配套最完备、设施最先进的多功能国际会展中心。C1会议中心是XX国际会议展览中心一个子项，为民用公共建筑，两个3500人的大型会议厅，一个具有同声翻译功能的国际会议厅，多个小型会议室、商务洽谈室、贵宾室和一个国际一流的演艺厅，布局靠近迎宾路南侧，用地面积约1.44万平方米，建筑面积约6.78万平方米。XX国际会议展览中心效果图XX国际会议展览中心总平面图3. 机电各专业工程概况3.1. 电气专业工程概况c1会议中心动力照明系统包括：低压动力配电系统、照明系统、防雷接地系统、应急照明疏散指示系统等。序号系统名称说明1低压动力配电系统本工程低压配电系统本工程电源从变配电所引入，电压为220/380V，采用单母线分段接线。两台变压器之间设置联络开关。市电正常时，各变压器独立运行 ，当以台变压器因故障、检修或季节变化退出运行后，手动切除负荷及合上相应的联络开关，由另一台变压器带重要负荷运行。2照明系统地下车库、设备房、前室、楼梯、卫生间等公共场所的照明均设计到位。会议厅、会议室用电按照60W/m2预留用电容量；前厅、大堂用电按照40W/m2预留用电容量；电梯厅、走道用电按照15W/m2预留。3应急照明系统门厅、大堂、大宴会厅和大会议厅的前厅、电梯厅、走廊等场所的火灾应急照明二次装修是考虑，持续供电时间不小于30分钟，照度不低于5lx。4防雷接地系统本工程防雷第二类防雷建筑物设置。沿屋面女儿墙设置避雷带，并在屋面设置不大于10mx10m或12mx8m的避雷网（明敷）用作接闪器，局部利用金属屋面做为接闪器防直击雷，屋面金属板厚度不小于0.5 mm，同时必须形成良好的电气通路；引下线利用柱子内二根结构主筋（不小于16）由上而下焊接连通，上端与接闪器相连接，下端与接地体连接。引下线间距不大于18m。所有突出屋面的金属物如：金属管道、铁爬梯、金属支架、金属门窗等均应与屋面防雷装置相连;所有突出屋面的非金属物如UPVC通气管均装设接闪器，接闪器采用12镀锌圆钢，并和屋面防雷装置相连。在建筑物内设置防雷接地预埋件，建筑内的设备、管道、构架、电缆金属外皮等主要金属物，应就近与防雷接地预埋件相连，平行及交叉敷设的金属管道、构架等金属物，净距小于100mm时，应采用金属线跨接，平行敷设时跨接点间距不大于30m。外墙上的栏杆、门窗等金属物与防雷装置连接；竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。3.2. 给排水专业工程概况C1会议中心给排水系统工程包括：生活给水系统、生活污、废系统和雨水系统。序号系统名称说明1生活给水系统1、生活用水量：最高日用水量（包括空调补水和采暖用水）为638m3/d；最大小时用水量为109m3/h; 平均小时用水量为26.6m3/h。 2、水源：从市政道路上引入一根DN200城市自来水管，供水压力为0.13MPA3、供水水质：生活和消防用水采用城市自来水4、给水纵向不分区，全部由生活泵房加压供水，生活水泵设于地下二层，整个会议中心部分生活用水设置进水总水表。2生活污废水系统1、本工程污废水采用分流制。室内-6.000以上污水重力自流排入室外污水管；本工程最高日排水量（除去回收利用的中水原水量）为70m3/d；2、污水经化粪池处理后，排入市政管网，盥洗、淋浴等废水重力流收集排入室内中水调节池，厨房废水重力流排入地下二层隔油处理间处理后，再加压收集排入室内中水调节池。3、地下室污废水经提升后，排入市政污水管网。4、空调冷凝水采用间接排水方式。3雨水系统1、本工程设置雨水收集回用系统，除直接渗透的雨水外，对屋面、地面产生的所有雨水均进行收集、储存、渗透、处理加压回用。2、屋面雨水采用虹吸压力流内排水系统。屋面雨水经虹吸雨水斗和室内雨水管排至室外雨水检查井，屋面雨水采用不锈钢虹吸雨水斗。3、局部小屋面等雨水采用重力流排水，通过雨水管道排至室外雨水检查井和雨水沟。4、室外地面雨水由雨水口或排水沟收集，排入室外雨水检查井。雨水口加装过滤提篮，排水沟采用树脂混凝土制作的渗透沟，可以边渗透边收集雨水。5、室外雨水管网收集屋面、地面的雨水后，排入室外雨水收集回用处理系统的调查节池，进行处理回收；降水初期较脏的雨水通过雨水弃流池进行选择弃流，排入渗透井进行渗透处理后，再排入市政雨水管网。6、室处设置雨水收集回用处理系统。3.3. 通风空调专业工程c1会议中心暖通工程包括：制冷及制热系统、空调系统、通风防排烟系统序号系统名称说明1制冷及制热系统根据初步空调负荷计算，整个会议中心所需之最大空调负荷4079kw，其中显热负荷2362kw，潜热负荷1717kw。为提高制冷机COP值，改善空调舒适性，并且针对XX空调季短，过度季节较长的特点，空调系统采用温湿度独立控制空调系统。中央制冷机采用高温制冷机组，冷冻水供回水温度为15/20C，中央制冷机仅负担除新风显热负荷外的部分空调显热负荷（约1760kw），潜热负荷（约1717kw）和新风显热负荷（约602kw）由溶液式新风机组负担。中央制冷机房设在地下二层，冷冻机房内设有2台250冷吨高温螺杆式冷水机组，并配置相应的冷冻水泵和冷却水泵，冷水机组的冷媒采用环保无氟型，如: R134a。会议中心采暖热负荷约为2618KW，除热回收热量和溶液式新风机组负担新风热负荷外，采暖热负荷绝大部分由热水锅炉负担 (约2400KW)，锅炉房设置在地下一层，锅炉房设置两台1.4MW常压热水锅炉。热水锅炉使用软化水，软化水由给排水专业提供，由软化水装置软化后送至锅炉水泵房内的软化水箱，热水锅炉进出水温度为60/80C，以锅炉热水为热媒经板式热交换器提供供回水温度为45C/30C的空调用热水。锅炉烟囱经由锅炉房烟囱井出屋面排放。空调冷冻水、采暖热水系统采用一次泵变流量两管制空调水系统。供回水总管之间设压差旁通。冷冻水及采暖热水竖向及水平方向均采用异程式布置。2空调系统大宴会厅、会议厅、大会议室、主入口大堂、过厅采用热泵表冷溶液式全空气机组（HVA-SR）进行空气处理，此机组包含溶液和表冷两个空气处理段，夏季工况下，设备溶液段制冷量约为总处理能力的55%，用于将室外新风处理到20C及含湿量约7.0g/kg下状态，表冷段制冷量约为总处理能力的45%，用于在干工况下将混风处理到17C状态。冬季工况下，设备溶液段不进行制热运行，仅进行热回收量，采暖热负荷主要由盘管段负担。考虑到宴会厅有活动隔段可划分为三个独立的空间，分别设置三台空气处理设备分别对应三个区域。大宴会厅、会议厅空间高度较高，送风口采用可变截面旋流风口。溶液式全空气机组送排风机均设置变频控制，送、回风管及室内设置温湿度传感器，夏季以室内湿度传感器和co2浓度感应器控制新风送风量。溶液式全空气机组于过渡季节采用全新风运行，机房内另设置排风机和旁通管路以实现全新风运行，排风机排风量按送风机风量的85%考虑。办公室、中小型会议室、员工餐厅、员工培训室等小型房间或要求较低区域采用热泵溶液调湿新风机组加两管制干式风机盘管。在夏季工况下，溶液调湿新风机组负担全部湿负荷和新风负荷外，还部分负担室内显热负荷，占所负担空调区域总热负荷的40%，干式风机盘管负担大部分室内显热负荷，约负担空调区域总热负荷的60%。在冬季工况下，溶液调湿新风机组负担新风热负荷，干式风机盘管负担除新风热负荷外的热负荷。风机盘管的供水量由室内恒温控制器按所需的室温自动调配，风量由三速选择器按需要由人手工调节。新鲜空气由室外进风经中央新风处理机组处理后，由风管分送至各房间。溶液调湿新风机组新排风机均设置变频控制，送、回风管及室内设置温湿度传感器，夏季以室内湿度传感器和co2浓度感应器控制新风送风量。冬季以co2浓度感应器控制新风送风量。负担多个房间的新风系统，各房间分别设置温度、湿度及co2浓度感应器，并于新风支管上设置电动调节阀。溶液式新风机组和溶液式全空气处理机组都具有全热回收、空气冷热处理及加湿等功能，全空气处理机组过度季节还可进行旁通以便进行全新风运行。为提高室内空气品质，全空气系统和风机盘管均设置PHT光氢离子空气品质控制系统，以全面消除细菌、霉菌、病毒等有害生物，分解苯、甲醛、氨气等有害气体，去除烟味，沉降颗粒物。对全空气系统，此装置安装在全空气机组送回风管路上，对风机盘管系统，此装置安装在风机盘管送风管路上和回风口。新风机组内新风过滤器滤网效率值为MERV13，以保证室内空气免受污染。弱电房、消防控制室设置分体空调机降温。空调运行初期或因开窗等原因导致室外潮湿空气侵入时，风机盘管可能会产生冷凝水，因此，干式风机盘管仍按有冷凝水管设计。3通风防排烟系统地下停车库、卫生间、厨房、垃圾房、电梯机房、水泵房及中水机房等地方，将会采用机械通风系统。卫生间、厨房隔油间、中水机房及垃圾房将设计少许负压以防止异味泄出。卫生间按每小时15次换气计算排风量。厨房隔油间、垃圾房及中水机房按每小时20次换气计算排风量。制冷机房、水泵房按每小时6次换气计算排风量。变配电房按发热量计算风量。厨房隔油间、垃圾房及中水机房所排出之废气将先经过PHT光氢离子除臭系统消除废气中的臭味，然后在不会直接影响公众的位置排放。地下停车库设置机械排风，当火灾发生时，排风系统即自动转为排烟之用。地下停车库的排风排烟将设于首层排风口排放，而排烟量按地下停车库换气次数为6次/h.m计算。同时，在不能满足自然进风的地下停车库设机械进风系统，进风量略小于排风量。对于采用气体灭火的电话机房等应设置灭火后的机械排风系统。厨房排风将经过静电除油烟处理后通过竖井排至屋顶。厨房机械排风量如下计算，中餐厨房按50次/时，西餐厨房按30次/时。总排风量65由局部排气经静电除油烟装置除油烟后排入竖井，35由厨房全面通风机排入竖井，局部排气最后于屋顶排放。补风量按总排风量的85确定。厨房进风采用外墙百叶水平进风或设置进风管井竖向进风。本次设计仅预留进排风竖井和百叶，具体设计和施工由专业单位完成。地下室变配电房设置机械送排风系统。发生火灾时关闭通风机及电动阀门，待灭火后再开启通风机排除废气。地下气体灭火储瓶间设有机械排风系统。防烟楼梯间及消防电梯前室，将设置机械加压送风系统，当有火灾事故发生时向上述区域加压送风，使其处于正压的状态。楼梯间加压风口每二三层设置一个，前室加压风口为每层设置。大宴会厅、大会议厅、中庭、内走道设置三个竖向排烟井，排烟风机设置于屋顶，各排烟系统的排烟量按照所担负最大防烟分区面积每平方米不小于120m3/h计算。对于面积超过100 m的有条件自然排烟的地上房间或走道设置面积不小于该房间面积2%的可开启外窗进行自然排烟。对于面积超过50m或总面积超过200m经常有人停留或可燃物较多的地下室或走道设置机械排烟系统。排烟口为常闭式，设手动及自动开启装置，当任一排烟口开启时，与之联动的风机应自动启动。火灾时，地下停车库排风系统即自动转为排烟之用。地下停车库的排烟将设于首层排风口排放，而排烟量按地下停车库换气次数为6次/h.m计算。同时，在不能满足自然进风的地下停车库设机械补风系统，补风量大于排烟量的50%。排烟管道必须采用不燃材料制作。安装在吊顶内的排烟管道和排烟风机，其隔热层应采用不燃烧材料制作，并应与可燃物保持不小于150mm的距离。燃气锅炉房设置送排风系统，并保持锅炉房正压。运行排风6次/h,事故排风12次/h。通风装置采用防爆型。锅炉房燃气调压间设机械通风系统，换气次数12次/h。通风装置采用防爆型。锅炉房设置符合规范要求的泄压面积。3.4. 消防专业工程概况C1会议中心消防系统包括：消火栓系统、喷淋系统工程、大空间智能型主喷水灭火系统序号系统名称说明1消火栓系统工程1） 本工程按一类高层商业建筑进行消防给水设计。室内消火栓用水量为30L/S，室外消防水量为30L/S；灭火时间为3h；2) 本工程为二路供水,室外给水管网成环状相连,并按规定设置室外消火栓,作为室外消防用水。3) c1会议中心和c2201大厦共用消防泵房及水池，消防泵房和水池均设在c2-201大厦的地下二层，消防系统设置两座容积为648m3的消防水池，并分为两格；屋顶消防稳压不锈钢消防水箱一个，储消防水24m3； 稳压泵房设于会议中心4楼.4）在室外设两套地上式消防水泵接合器，并与消火栓给水管网相连。5）对栓口出水压力超过0.5MPa的室内消火栓采用减压稳压消火栓，栓口压力控制在0.3MPa左右；启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。6）消火栓给水泵控制：消火栓给水泵两台，互为备用。火灾时，按动任一消火栓处7）室内消火栓采用单栓带消防软管卷盘消火栓箱（甲型），除地下室车库明装外，其余尽可04S202/P12;室内消火栓箱暗装于防火墙时，消火栓箱后需保持10cm厚砖墙，以保证防火墙的耐火极限要求；2喷淋系统工程1） 本工程各层均设自动喷水灭火系统，其中地上各层按中危险级I级设计，地下车库按中级危险级级设计，设计灭火用水量取30L/S，持续喷水时间为1h；2） 地下一层设三台自动喷水泵，两用一备，互为备用。该泵运行情况应显示于消防中心和水泵房的控制盘上。3）自动喷水系统为一个供水区，平时管网压力由屋顶消防水箱及稳压泵维持；火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动自动喷水加压泵，并向消防中心报警。4） 有吊顶的部分采用隐蔽装饰型68玻璃球喷头；无吊顶及地下设备房采用直立型68玻璃球喷头，餐饮部分厨房烹饪部分采用隐蔽装饰型93玻璃球喷头。公共娱乐场所、中庭环廊、地下的商业用仓储用房采用快速响应喷头；5）室外设二组地上式水泵接合器，每组设2套水泵接合器，分别与自动喷水泵出水管相连。3大空间智能型主喷水灭火系统1).本工程对净空高度超过8m的入口大厅、大宴会厅、大会议室等大空间设置大空间智能型主动喷水灭火系统；2）系统采用湿式自动扫描射水高空水炮灭火系统。3）系统设计用水量30L/S计，水炮标准工作压力0.6MPa；火灾危险等级为中1级，持续喷水时间：1h；4）在入口大堂等大空间两侧安装高空水炮，高空水炮安装位置距地不小于6m，不超过25m。5）自动扫描射水高空水炮灭火系统设二台消防给水加压泵，贮水池与消火栓及喷淋系统合建，位于c2201大厦的地下二层消防泵房内。二台水泵为一用一备，互为备用。6）在室外建筑物不同侧设两套消防水泵接合器，与自动扫描射水高空水炮灭火系统给水管网直连。第三章 施工部署1. 施工组织机构现场成立XX国际会议展览中心项目部，项目经理下配备施工部、材料部、质量以及安全管理等部门，对施工现场的质量、进度、安全进行统一管理。2. 部门设置及主要人员的职责序号职务重要管理职责1项目经理1、根据有关规定，签订本工程需要项目经理签订的合同或协议。2、制定机电项目部规章制度，明确机电项目部部各部门和岗位职责。3、主持编制机电项目管理方案，组织实施项目管理的目标与方针。4、主持机电项目部会议工作，审定、签发对内、外各类文件。5、作为机电总协调单位，组织召开机电专业的各类协调会议，解决机电承包与其他专业分包之间、各专业分包之间的矛盾和问题。与业主、监理保持经常接触，解决随时出现的各种问题。积极处理好与项目所在地政府部门及周边关系。6、全面负责整个机电工程的日常事务，对工程的质量、安全、进度、合约、资金等全面负责。7、完善内部基础管理，合理分配各项工作并予以指导，奖优罚劣。8、及时落实完成总包安排的工作。9、履行合同规定的工程交付使用后的保修工作。2项目总工程师1、领导技术管理部、深化设计部，负责机电项目部的技术工作和深化设计工作，协调其它单位的深化设计工作，并提供技术支持。2、审核本项目施工组织设计与施工方案，并协调解决各专业的技术问题。主持整个项目的安全技术措施、大型机械设备的吊装、季节性安全施工措施的编制、审核工作。4、主持图纸内部会审、施工组织设计交底及技术交底。5、负责工程材料设备选型的相关工作。6、主持项目计量设备管理及检验、试验工作。7、及时组织技术人员解决工程施工中出现的技术问题，组织对本项目的关键技术难题进行科技攻关，进行新工艺、新技术的研究。8、领导工程资料管理组对工程资料进行收集、归纳、存档及管理。3项目副 经 理1、领导现场施工管理、工程协调、计划实施、调试、质量安全管理等各项工作，保证现场施工按照总体规划要求开展；2、参加业主、总承包商组织召开的协调会议，组织召开项目本身的各类协调会议，直接领导承包范围自行施工的各项工作；3、合理协调、安排重大物资、机械设备进出场时间，协调、安排施工场地和临建设施；4、组织项目各项计划的编制、审核、实施并保证各项计划按时完成；5、审核项目施工进度计划，协调施工进度及现场作业面冲突，确保工程按计划和合同工期顺利完工；6、领导并组织项目顺利完成机电调试工作；7、落实质量、安全管理措施，保证施工质量、安全达到要求。4综合办公室主任1、负责项目综合事务的管理，做好施工现场的安全保卫，后勤管理，对外接待，社会协调等方面的工作。2、负责施工现场的形象策划、管理以及对外宣传工作。3、负责项目劳动关系管理，后勤管理与协调。5财务部部经理1、负责项目的资金管理和成本运营。对项目部的资金进行全面管理，确保项目资金运作安全，满足工程需要。2、制定资金需用计划，定期进行经济活动分析和成本核算。6物资采购部经理1、负责项目物资设备的采购和供应工作，负责与联合体总部后方采购供应支持的协调联系工作。2、审核各专业报送材料采购计划、材料报审资料，及时采购和进场工程所需的各种材料，并对材料进行检验，保证质量。3、负责及时采购、租赁施工生产所必须的各类机械设备，并保证其质量。4、负责对现场的材料、设备、机械进行管理，积极配合其它部门的施工现场理和文明施工管理。5、负责备足各类安全设施及施工所需要的物资和设备，并保证其质量。7合约预算部经理1、负责项目预算成本的编制及施工成本控制工作，工程款请付工作。2、负责与业主的结算工作，编制项目月度请款文件。3、负责项目合同管理、造价确定、准备竣工决算报告及其他商务方面的工作。8工程部经理1、负责现场施工管理、工程进度计划管理及实施；2、组织召开项目的各类施工协调会议，落实承包范围自行施工的各项工作；3、组织各专业施工计划的编制、实施并保证各项计划按时完成；4、监督施工进度，协调现场作业面冲突，确保工程按合同工期顺利完工；5、组织专业人员进行机电调试工作；6、执行质量、安全管理措施，保证质量、安全达到阶段目标和总体目标；9质量安全部经理1、根据项目总控进度计划及各阶段的计划编制项目质量保证计划；2、负责监督、检查项目质量计划的实施情况，对各专业的工程具有质量否决的权利；3、监督“三检制”与“样板制”的落实，组织、召集各阶段分部分项工程的质量评定和验收，并做好资料申报填写工作；4、参与质量事故的调查、分析、处理，并跟踪检查，直至达到要求；5、检查现场实体质量状况，同时在每周末、月末编制质量分析报告并提出改进措施，编制项目重点质量防治措施；6、按ISO9001标准进行质量记录文件的记录、收集、整理和管理。7、负责项目安全生产、文明施工和环境保护工作。8、负责编制项目职业健康管理计划、环境管理计划及其管理制度并监督实施，制定员工安全培训计划，并负责组织实施。9、负责每周的安全生产例会，定期和不定期组织安全生产和文明施工的检查，加强安全监督管理、消除施工现场安全隐患。10、负责安全目标的分解落实和安全生产责任制的考核评比，确保项目安全文明施工创优的组织和管理活动顺利进行。11、负责项目安全应急预案的编制，进行安全应急演练，保证项目施工生产的正常进行。12、服从、执行总承包的安全检查和管理要求，督促施工部门作好安全防护工作，消除施工过程中的安全隐患，确保安全生产。3. 施工目标3.1. 安全目标1、确保XX省安全样板工地2、杜绝重伤死亡事故3、杜绝重大机械事故4、年轻伤事故频率控制在5以下。3.2. 质量目标符合设计图纸、及国家相关标准规范要求，程质量验收合格。3.3. 环境管理目标1、不发生重大环境污染事件。2、噪声、粉尘、污水、有毒有害气体的排放满足相关法律法规及其它要求。3.4. 施工项目管理范围包括整个单位工程的机电系统安装，包括空调、通风空调系统装置、给水及排水系统装置、电气系统装置及消防系统装置。并按合同图纸所示和技术规格书内所载述的要求，完成机电系统装置的供应、安装、调试、操作及维修。序号招标范围工作内容说明1电气系统包括配电、动力、照明系统、应急疏散指示系统、消防报警系统、防雷接地系统等。2给排水系统包括生活给水系统、消防给水系统、热水系统、冷冻机房、锅炉房补水系统、污水排水系统、雨水排水系统等。3空调、采暖及通风系统包括通风、排风、防排烟、空调水系统、空调风系统。4消防系统包括室内消火栓系统，自动喷水灭火系统5专业工程管理，与其他承包单位的协调及交接工作对本工程由发包人另行发包的全部机电专业系统工程进行综合协调和管理，包括本项目所有专业管线综合平衡的深化设计及施工中本项目所有专业管线综合平衡协调和管理，并对本项目另行发包的机电系统专业工程设备调试提供配合及竣工验收实施管理与建筑承包单位、变配电设备供应和安装之各承包单位、与升降机和自动扶梯系统承包单位、弱电系统承包单位、室外景观承包单位、精装修等施工单位的协调及交接工作，服从施工总承包人的协调管理，配合总承包人做好在质量、进度、安全方面的工作。在总承包人的总体协调管理下，做好与各专业单位的交叉施工与协调管理工作，按各专业工种界面做到有序施工。6对甲供材料设备承担管理及配合服务责任甲供材料设备到施工现场后，按订货合同、工作流程及现场规定与相关各方一起对材料设备的包装、外观及件数进行清点检验，现场开箱检验无误后，办理移交手续，负责保管，并在供货人指导下进行安装、调试、验收。第四章 各专业施工方案1. 电气专业施工方案1.1. 电气工程施工内容本工程的电气工程施工内容包括:供配电系统、电力及照明系统、应急照明系统、防雷接地系统1.2. 电气施工工艺流程1.3. 电气主要施工方法1.3.1. 配电箱(柜)安装1)说明配电箱安装包括动力配电箱（柜）、照明配电箱、动力设备控制箱安装。箱体的安装方式：除在强电井、机房、车库、防火分区隔墙上明装外，其它均为暗装。配电箱的安装方式说明箱体高度安装高度箱体高度安装高度箱体高度600mm以下底边距地1.5m600800mm 底边距地1.2m8001000mm高底边距地1.0m10001200mm底边距地0.8m1200mm以上落地安装方式下设150mm基础2)配电箱安装工艺流程3)配电柜安装工艺流程4)箱体检查验收配电箱(柜)到场后，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，各项应满足设计要求和规范要求。具体内容见下表:序号检验部位检验内容检验方法1相关资料、参数的核查按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。观察和试操作检查2箱(柜)外观 检查箱(柜)本体外观检查应无损伤及变形，柜体应有一定的机械强度，周边平整无损伤，油漆完整无损。3箱(柜)内部 检查电器装置及元件齐全，无损伤、裂纹等缺陷，二层底板厚度不小于1.5mm。4箱(柜)及其支架接地支线敷设连接紧密、牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。线路走向合理，色标准确，涂刷后不污染设备和建筑物。单线系统图正确、清晰。5二次接线对配电柜的二次接线回路进行绝缘测试，测试使用500V等级兆欧表，二次线接线正确，排列整齐，固定牢靠，导线与电器或端子排的连接紧密，回路编号清晰、齐全，采用标准端子头编号，每个端子螺丝上接线不超过两根。6电器元件完整齐全，固定可靠。操动部分动作灵活准确，按原理图逐台检查箱(柜)上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。5)设备运输配电箱(柜)的运输吊装：配电箱(柜)的吊装、水平转运任务量很大，在实施前要进行合理的计划，设备垂直运输可以采用外用电梯或塔吊，配电箱(柜)的水平转运可以采用液压叉车。设备运输、吊装时注意事项：道路要事先清理，保证平整畅通。汽车运输时，用麻绳将设备与车身固定牢，开车要平稳。设备吊点：箱(柜)顶部有吊环者，吊索应穿在吊环内；无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上，吊索的绳长应一致，以防柜体变形或损坏部件。6)弹线定位根据设计要求确定配电箱(柜)位置，并按照箱(柜)的外形尺寸进行弹线定位，弹线定位的目的是找出预埋件或者膨胀螺栓的位置。7)配电箱挂墙明装在混凝土墙上采用金属膨胀螺栓固定配电箱时应根据弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞平直不得歪斜。安装方法如下图：配电箱在混凝土墙上明装123456符号说明：1-支架2-钢管3-配电箱4-接地线5-膨胀螺栓6-墙体8)配电箱暗装在混凝土墙上施工时应注意结构配合时期在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法箱体预留出墙距离，稳住箱体后用水泥砂浆填实周边缝隙，标高符合设计要求，接地正确，配电箱箱盖紧贴墙面，涂层完整。配电箱暗装大样图如下图所示：配电箱在混凝土墙上暗装1234符号说明：1-钢管2-水泥砂浆填实3-配电箱4-混凝土墙体9)配电柜安装落地柜在基础型钢上安装，基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片。基础型钢应按配电柜实际尺寸下料制作，长及宽度应与柜体底部框架相适配，型钢应先调直，不得扭曲变形。配电柜运输就位应防止碰撞，以免损坏柜体及电器元件。配电柜的金属框架必须接地可靠，活动门和框架的接地端子应用镀锡编织铜线相连，且应有标识。配电柜安装在整体槽钢基础上，安装前要进行整体槽钢焊接制作、防腐及安装调整。配电柜安装所用连接螺栓均为镀锌螺栓，配电柜固定见下图：配电柜的固定方法1246735121符号说明：1-槽钢基础2-混凝土楼面3-配电柜4-配电柜开孔5-成排配电柜6-支吊架7-电缆桥架配电柜与桥架、母线的连接：配电柜进出电缆开孔使用线锯或开孔钻，电缆敷设完成后封闭，母线金属外壳、桥架与柜内接地母排用专用接地线可靠接地。母线与配电柜连接见下图：桥架进出配电柜的连接方法1234符号说明：1-桥架 2-螺母螺栓弹平垫3-配电柜4-锁母、根母母线进出配电箱柜的连接方法12345符号说明：1-进线箱 2-六角螺栓3-PE母线排4-相线母排5-低压配电柜11)配电箱(柜)内接线箱（柜）内配线排列整齐，绑扎成束，无绞接现象，在活动部位应用固定卡固定，箱内引出及引进导线应留有适当余度，以利于检修。回路编号齐全，标识正确。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。照明箱内，分别设置零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出。设计要求，箱内保护导体最小截面积选择如下表：相导线的截面积S(mm2)相应的保护导线的最小面积SpS16S16S351635SS/2绝缘测试：电箱全部安装完毕后，用1kV兆欧表对线路进行绝缘测试。测试项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间。12)配电箱（柜）测试测试前，应将配电箱（柜）内所有接线端子螺丝检查紧固。采用1000V兆欧表在端子板处测试每条回路的绝缘电阻，绝缘
