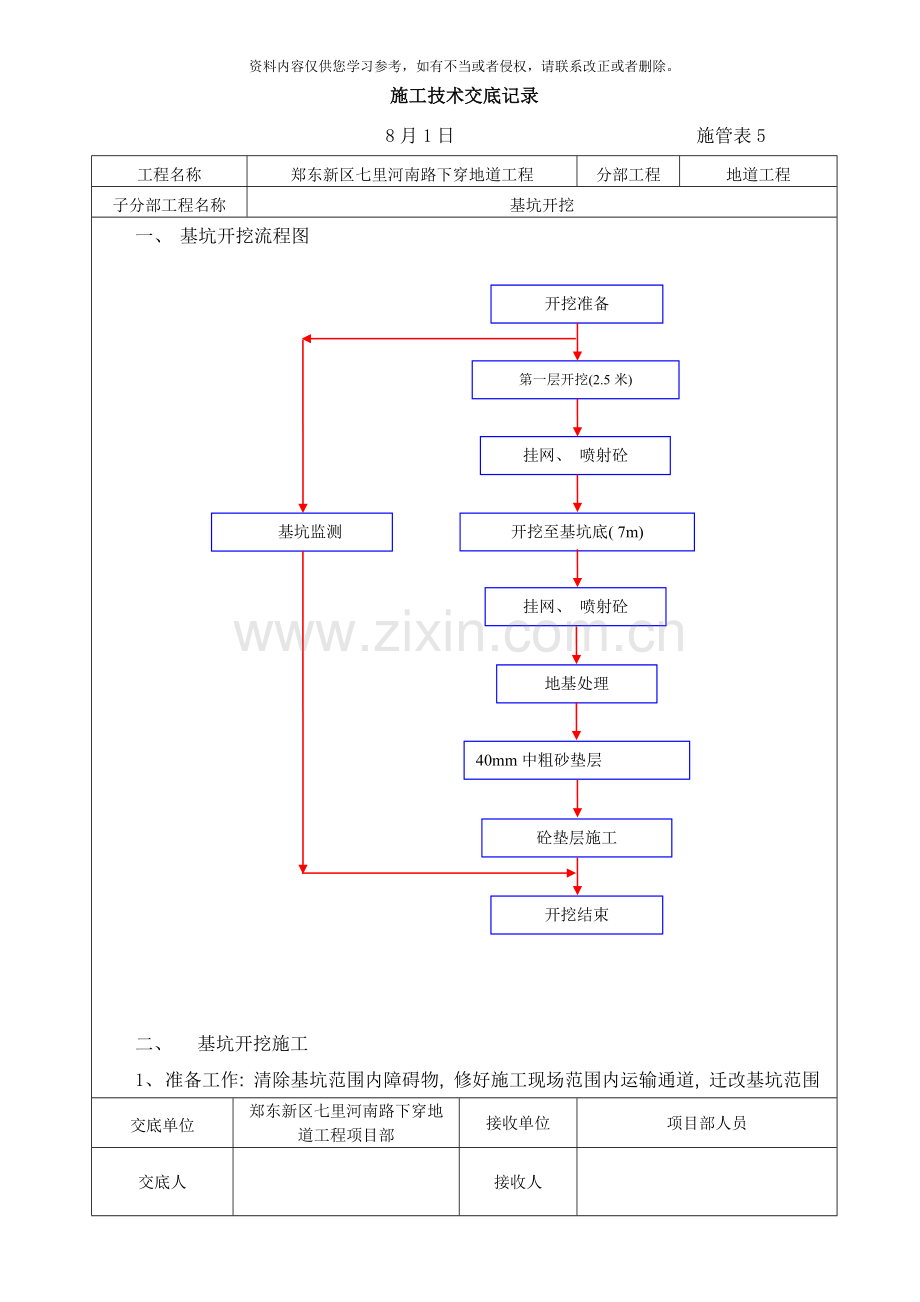

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖一、 基坑开挖流程图基坑监测开挖准备第一层开挖(2.5米)挂网、 喷射砼砼垫层施工开挖结束开挖至基坑底( 7m) 挂网、 喷射砼地基处理40mm中粗砂垫层二、 基坑开挖施工1、 准备工作: 清除基坑范围内障碍物, 修好施工现场范围内运输通道, 迁改基坑范围交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖内的管线。并对部分需要加固的管线进行提前加固。2、 机械设备: 挖掘机2台、 小型挖掘机1台、 装载机2台、 10辆自卸汽车等。3、 基坑开挖均采用明挖顺作法施工, 采用放坡开挖, 因第一、 第二节开挖深度均大于5米, 根据设计要求, 放坡坡度1: 1.3。4、 开挖段两端设截流沟和排水沟, 渗水及雨水及时用泵抽走。开挖过程中, 按既定的监测方案对基坑及周围环境进行监测, 反馈信息指导施工。5、 本地道开挖总体分为三个阶段: 第一阶段开挖第一、 第二节暗埋段, 桩号1+1551+205; 第二阶段开挖第三、 第四节暗埋段, 桩号1+2051+260; 第三阶段开挖两侧引坡。以第一阶段开挖为例, 具体方法为: (1) 依据定位点用经纬仪及钢尺放出基坑开挖边线, 并在基坑四周设标高控制点, 以便在机械开挖时随时测量开挖深度。(2) 土方开挖严格遵循”先支护后开挖, 分层分段开挖, 严禁超挖”的原则。根据作业面及开挖深度, 以方便施工、 节省资源为原则合理确定开挖顺序及挖掘机行走路线。基坑为放坡开挖, 开挖面较大, 因此开挖时2台挖掘机南北向并排设置, 同时向西侧开挖, 出土直接装车, 由东侧临时道路外运。交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖(3) 本工程采用反铲挖掘机以倒退行驶的方法进行开挖, 自卸汽车配置在挖土机的后侧装土。土方开挖由专人指挥, 根据施工方案要求, 基坑开挖时应采取分层开挖方法, 第一层开挖至现状地面下2.5米处停止开挖, 悬挂10200网筋、 网喷8cm厚C20砼; 第二层开挖时, 与第一次喷射砼间留1.5米平台, 后开挖至距基坑底30cm位置处停止开挖( 两侧30cm距离由人工开挖至基坑底) , 悬挂10200网筋、 网喷8cm厚C20砼。(4) 护坡桩体周围300mm及基坑底以上300mm范围内采用人工清理土方, 然后用挖掘机带走。以免机械碰撞护坡桩造成不利影响。(5) 开挖当中要注意及时进行基坑排水。开挖期间, 随时注意观测支护结构的变化动态, 发现异常情况要立即停止挖土并向建设单位和监理单位汇报, 经分析原因, 采取有效措施后, 方可继续施工。(6) 开挖过程中, 当基底土层与设计不符时, 及时通知设计、 监理单位共同处理。遇到文物时, 立即停止开挖, 保护好现场, 及时通知有关部门进行处理。(7) 支护结构顶面禁止堆放材料和重物, 基坑四周禁止堆载, 禁止重型车辆经过。(8) 做好机械、 人员的安全防护措施, 保证安全。(9) 夜间施工要配备足够的照明设备, 在危险地段设置明显标志。(10) 施工过程中可能会出现降雨天气, 影响运土道路的运输, 因此土方开挖前要联系好砖渣或其它辅助材料, 以备用垫路应急。6、 土方外运处理措施提前做好外部协调工作, 办理施工手续及运输车辆通行手续, 最大限度地确保施工工作顺利进行。根据施工安排, 各站作业面每天大量出土, 土方外运距离约8.7km左右, 采用1015台25T自卸翻斗车运土, 每台每天运6-8趟可完成出土任务。运输车辆进出施工现场路口, 设专人防护, 统一指挥, 及时疏导行人及车辆。汽车在市内行驶, 驾驶员必须集中精力, 注意安全, 严格遵守交通规则, 严禁抢道超车。交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖为保证车辆整洁, 车辆出场前, 经过高压水冲洗, 使车辆外观干净, 车轮清洁, 不污染路面。三、 基坑开挖保证措施1、 防涌水涌砂措施开挖过程中对围护结构接缝等薄弱部位设专人监视, 若出现少量渗漏, 及时处理, 先堵漏后开挖, 防止渗漏点扩大。经过及时反馈的监测信息严格控制围护结构变位在允许范围内, 必要时加支撑, 防止因围护结构变形过大, 接缝等薄弱环节错位开裂, 出现渗水通道。2、 防边坡失稳措施在基坑四周及基坑内设置完善通畅的排水系统, 保证雨季施工时地表水的及时抽排。密切观测天气预报, 暴雨或大雨来临前, 停止开挖, 立即对边坡进行覆盖防护。3、 防边坡失稳措施在基坑四周及基坑内设置完善通畅的排水系统, 保证雨季施工时地表水的及时抽排。密切观测天气预报, 暴雨或大雨来临前, 停止开挖, 立即对边坡进行覆盖防护。4、 挂 网按要求用钢筋调直机把10圆盘钢筋调直, 满足使用要求。在修好的边坡坡面上, 按各坡面设计要求, 铺上一层10200钢筋网, 网筋之间用扎丝梅花型绑扎, 钢筋搭接要牢, 网格允许偏差为10mm。钢筋网铺设时横筋及上下层竖筋搭接长度不小于300mm并做弯钩, 网片与坡面间隙不小于20mm, 必要时设置支架以保证保护层厚度。5、 喷射砼在上述工序完成后, 喷射砼, 配合比现场取样试验配制, 采用P.C32.5水泥, 强度等级为C20, 喷射厚度: 80mm, 要求表面基本平整。喷混凝土面层应注意以下问题: 在喷射混凝土前, 面层内的钢筋网片要牢固固定在边壁上并符合规定的保护层厚度交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖要求。在混凝土喷射下不出现振动。喷射混凝土前, 对机械设备、 风、 水管路和电路进行全面检查和试运转。喷射混凝土配合比经过试验确定; 喷射混凝土的喷射顺序为自下而上, 喷头与受喷面距离控制在0.81.5m范围内,射流方向垂直指向喷射面, 但在钢筋部位, 应先喷填钢筋后方, 然后再喷填钢筋前方, 防止在钢筋背面出现空隙。喷射混凝土终凝2小时后, 要喷水养护57天, 或喷涂养护剂。四、 危险源辨识本工程施工过程中的危险源。1) 施工范围内地下管线工程范围内地下管线众多, 包括电力、 给水、 燃气、 通信、 排水、 热力等各种管线, 基坑施工可能会造成周边地层沉降或者变形, 沉降或者变形过大将危机管线安全, 如导致管线变形、 断裂、 渗漏等。2) 基坑开挖施工可能会造成坍塌、 高空坠落等方面安全问题。3) 机械设备操作机械操作使用不当时, 容易造成机械伤害等方面安全问题。4) 雨季施工雨季施工时, 雨水对基坑有可能造成坍塌等安全问题。五、 安全技术措施1) 执行安全检查制度, 分级定期进行安全检查。2) 实行安全教育制度, 提高职工安全意识。3) 生活区与生产区分开布置, 严禁非当班施工人员进入生产现场。4) 进入工地人员必须遵守安全生产规章制度和劳动纪律, 严禁违章作业。交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖5) 进入施工现场, 必须戴安全帽, 不准穿高跟鞋, 严禁酒后上岗工作, 不得在现场吸烟、 赤背、 光脚、 穿拖鞋、 高跟鞋。6) 加强消防教育, 提高对安全防火工作的认识, 把安全防火工作提到工作的议事日程上来, 作为一件大事来抓。7) 电动工具的使用应符合国家标准规定, 工具的电源线、 插头和插座应完好, 电源线不得任意接长和调换, 工具的外绝缘应完好无损, 维修和保管由专人负责。三、 夜间施工措施1) 夜间施工应确保现场照明, 照明灯应符合安全要求, 照明灯架高度不小于2.4m。2) 施工人员夜间施工不得私自离岗、 睡觉、 打盹等。3) 夜间场地车辆行驶应慢行, 车速不得超过20公里/小时。4) 夜间施工为减少噪音污染, 应尽力减少噪声大的施工作业。现场车辆夜间一律不得鸣笛。雨季施工措施一、 地道土方开挖时的排放情况地道基坑开挖时前在基坑四周挖设排水明沟。下雨前, 在基坑内沿纵向挖排水沟, 在地势最低的位置设集水坑, 集水坑长宽深=3m1m0.5m, 下雨后, 用4-10个泥浆泵( 4寸) 经过配套的108帆布水带将雨水抽到地面上最近的排水明沟里, 沿排水明沟, 最终排入七里河中。二、 雨季施工措施成立以”项目经理”为组长的雨季施工领导小组, 做好雨季施工设备、 材料、 资金的准备, 保证”雨季施工措施”的贯彻和落实。 做好现场排水系统, 充分利用两侧新建排水明沟将地面雨水及时排出施工现场, 并安排好抽水设备, 防止坑内积水。 在两侧沿挡板或挡水墙设置挡水沙袋, 让积水沿沙袋流入新建排水明沟。交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖 维护场内的运输道路, 修设路旁排水沟及场内排水沟, 做到有组织排水, 以保证水流畅通, 雨后不滑、 不陷、 不积水。 雨前充分做好基坑的防汛准备工作, 配备防汛物品。交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖 雨前对基坑进行全面巡视, 包括基坑周边变形裂缝等, 如需要处理, 及时组织人力、 物力进行处理, 做好防雨工作。 雨期施工期间必须派专人昼夜值班, 并准备好抢险材料和人力, 时刻准备排除险情。 雨后对基坑边坡的沉降和位移进行检测, 并与雨前记录数据进行分析比较, 发现问题及时采取措施处理, 确保基坑雨后施工安全。 对雨后出现的基坑边坡损坏、 护栏损坏等影响安全的问题及时组织人力、 物力进行补救, 保证雨后施工顺利进行。三、 雨季施工安全技术措施一) 用电防护1、 现场临时用电线路要保证绝缘性良好, 架空设置, 电源开关箱要有防雨设施, 施工水管要埋入地下, 不得有渗露现象, 阀门应有保护措施。2、 配电箱及其用电设备应有防雨措施, 电缆、 箱盒外无接头, 保证雨中线路及设备的安全运行。3、 加强平时用电线路及设备维护检查, 保证雨季安全运行。4、 雨后对用电设备、 配电箱、 电缆做全面检查, 发现问题及时处理。二) 机械防护1、 所有机械的操作运转, 都必须严格遵守相应的安全技术操作规程, 雨季施工期间应加强教育和监督检查。3、 雨后组织对机械设备做全面检查, 发现问题及时处理。三) 临边防护2、 在基坑侧设防护栏, 防护栏下层杆离地0.6m, 上层杆离地1.2m。防护栏杆悬挂安全警示标识, 如: ”注意坑深、 注意防滑、 安全用电”等, 必要时张拉条幅: ”请勿靠近”等。四) 其它安全防护措施交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖1、 加强巡检力度, 定期组织相关人员对基坑现场巡查, 发现问题及时处理。2、 加强值班力度, 如有异常, 及时通知相关负责人进行及时处理。3、 防汛小组, 协同各施工班组, 遇有汛情及时、 有组织地进行防汛。雨季施工, 项目部要加强管理力度, 所有人员必须严格执行本岗位、 本工种操作规程、 安全规范以及公司有关规定 4、 坡道要铺垫”炉渣”、 ”渣土”等防滑材料, 下雨后路滑, 车要慢行, 注意交通安全。5、 晴天抓紧施工, 注意天气预报, 作好防雨准备。6、 施工现场的水泥堆放要采取有效可行的防水、 防潮措施。7、 雨季施工用电: 各种露天使用的电气设备应选择较高的干燥处放置; 配电盘、 闸箱、 电焊机、 水泵等机电设备应有可靠的防雨措施, 电焊机应加防护雨罩; 检查照明和动力线有无混线、 漏电, 埋设是否牢靠等, 防止触电事故发生; 检查现场机电设备的接零、 接地保护措施是否牢靠, 漏电保护装置是否灵敏, 电线绝缘接头是否良好。四、 雨季施工措施雨季施工基坑支护工程最主要的不利因素为降水, 此时期内经常突降暴雨或连绵雨天, 降水量较大。基坑支护工程在施工过程中遇到暴雨将无法施工, 暴雨对基坑支护半成品、 成品危害较大, 其主要问题为: 1、 暴雨阻碍施工的正常进行, 造成施工中断; 2、 降水对基坑半成品危害较大, 例如正在施工的土钉墙, 突降暴雨对没有进行面板砼喷射的边坡冲刷严重; 3、 基坑外雨水倒流基坑内, 对坑壁造成一定影响; 坑边积水自然蒸发较慢, 沿坑边缝隙渗流坑内; 4、 意想不到的突发事故。针对以上可能存在的问题, 必须制定严密的应急预案, 使施工过程中可能发生的意外事件处于受控状态, 减少自然降水对基坑支护工程施工及基坑安全使用造成的不利影响。交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖五、 雨季应急措施1、 所有机械要搭设防水棚, 机电设备采取防雨、 防淹措施, 非专业人员不准乱动机电设备, 做到安全可靠。2、 及时收集天气预报信息, 尽量避免下雨时造成施工损失。3、 雨前所有库房、 办公室、 宿舍等均需全面检查, 做好防雨工作。4、 雨期施工期间必须派专人昼夜值班, 并准备好抢险材料和人力, 时刻准备排除险情。5、 雨后对用电设备及电线、 电杆做全面检查, 发现问题及时处理。6、 雨后组织对用电机械设备、 配电箱、 电缆及施工材料做全面检查, 发现问题及时处理。7、 雨后对基坑边坡的沉降和位移进行检测, 并与雨前记录数据进行分析比较, 发现问题及时采取措施处理, 确保基坑雨后施工安全。环境保护及文明施工的技术组织措施一、 环境目标水、 气、 声、 渣排放要符合国家有关标准规范或合理排放。同时要节水、 节电、 节燃料提高材料的使用率, 降低损耗。二、 施工现场管理1、 基坑边要做安全围护栏, 并设警戒标志。2、 施工现场的道路保持畅通, 无积水, 每天洒水, 减少粉尘污染。3、 施工现场设专人打扫, 保持清洁卫生, 材料、 机具按要求堆放整齐。4、 施工做到”工完料净场地清”。 5、 严格执行国家、 行业及公司有关文明施工、 环境保护的法律、 法规、 规章、 制度。6、 建立卫生保健、 住宿管理制度。7、 工作人员统一服装, 佩戴胸卡。8、 施工现场施工污水和生活污水先排入沉淀池后, 方可排入下水道或排水沟。沉淀池交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人施工技术交底记录 8月1日 施管表5工程名称郑东新区七里河南路下穿地道工程分部工程地道工程子分部工程名称基坑开挖内的泥、 沙、 污物及时清理。9、 厕所设置化粪池, 并定期抽淘。10、 施工现场的食堂按规定要求设置隔油池。11、 项目部每月对现场污水排放系统的使用情况进行一次检查。12、 施工现场垃圾站( 建筑、 生活) 及时消纳, 并对其进行覆盖或封闭。13、 所选施工机械符合环保标准, 强噪音施工机械夜间停止施工, 对操作人员经常培训环保教育。14、 在项目部施工现场及办公生活区域产生的建筑垃圾、 生活垃圾、 办公废弃物等称为固体废弃物。固体废弃物收集处设置明确标识。固体废弃物严格分类, 划分相应的存放区域, 合理堆放。有毒、 有害固体废弃物单独放置在容器内或对基进行全封闭, 并用文字注明。三、 施工现场标牌1、 施工现场大门口处设置”六牌两图”: 工程概况牌、 管理人员名单和监督电话牌, 消防保卫牌, 安全生产牌, 文明施工牌, 环境保护牌、 施工现场平面图、 安全标示布置图。2、 施工现场在明显适宜处设置操作规程牌、 安全警示牌。交底单位郑东新区七里河南路下穿地道工程项目部接收单位项目部人员交底人接收人
