地下停车场划线及交通设施设计与施工方案样本.doc

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。
四川锋行天下交通工程线有限公司
地下停车场划线及交通设施设计与施工方案

一、 标线
道路交通标线、 停车位标线及指示箭头等采用专用标线涂料( 分为热熔和常温冷涂) 。

热熔标线 :
1、 漆膜厚度: 1.2—1.5mm;不粘胎干燥时间: <5min;
2、 外观:涂层清白鲜明,耐日晒温差,不变色,夜间反光度强。
3、 交通标线是由路面标线、 箭头、 文字、 立面标记和路边线轮廓标等构  成的安全设施, 作用是管制和引导交通。

冷涂标线 :
1、 漆膜厚度: 0.12—0.15mm;不粘胎干燥时间: <30min;
2、 外观:喷涂厚度均匀、 色泽清晰,耐日晒温差,不变色。
3、 交通标线是由路面标线、 箭头、 文字、 立面标记和路边线轮廓标等构  成的安全设施, 作用是管制和引导交通。

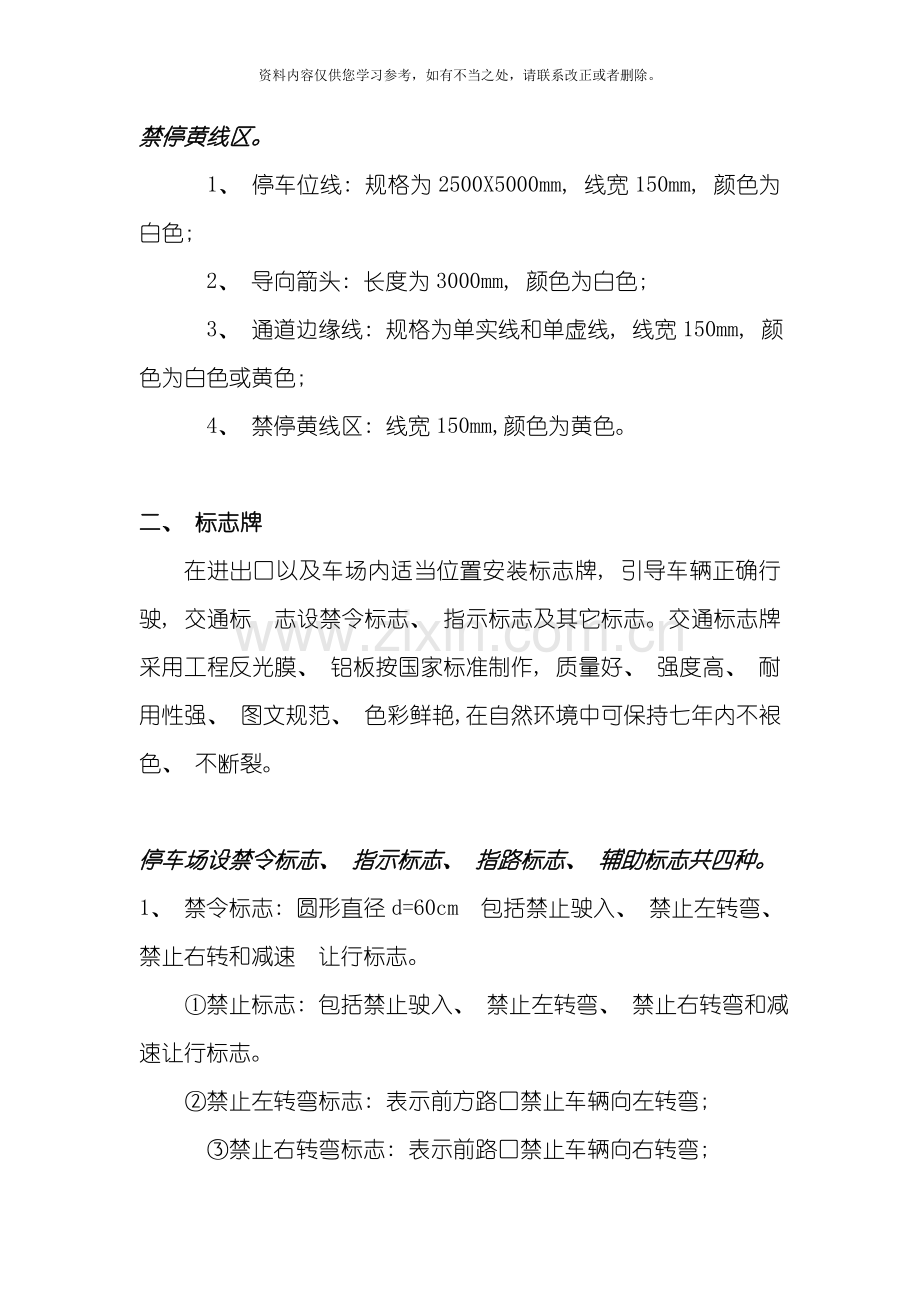

    一般停车场车设有停车位线、 导向箭头、 通道边缘线及禁停黄线区。
  1、 停车位线: 规格为2500X5000mm, 线宽150mm, 颜色为白色;
  2、 导向箭头: 长度为3000mm, 颜色为白色;
  3、 通道边缘线: 规格为单实线和单虚线, 线宽150mm, 颜色为白色或黄色;
  4、 禁停黄线区: 线宽150mm,颜色为黄色。

二、 标志牌
在进出口以及车场内适当位置安装标志牌, 引导车辆正确行驶, 交通标 志设禁令标志、 指示标志及其它标志。交通标志牌采用工程反光膜、 铝板按国家标准制作, 质量好、 强度高、 耐用性强、 图文规范、 色彩鲜艳,在自然环境中可保持七年内不裉色、 不断裂。

停车场设禁令标志、 指示标志、 指路标志、 辅助标志共四种。
1、 禁令标志: 圆形直径d=60cm 包括禁止驶入、 禁止左转弯、 禁止右转和减速 让行标志。
①禁止标志: 包括禁止驶入、 禁止左转弯、 禁止右转弯和减速让行标志。
②禁止左转弯标志: 表示前方路口禁止车辆向左转弯;
 ③禁止右转弯标志: 表示前路口禁止车辆向右转弯;
 ④减速让行标志: 表示车辆应减速让行。

2、 指示标志: 圆形直径d=60cm, 按场地实际需要及驾驶员视距要求设置。包 括直行标志、 左转弯标志、 右转弯标志、 直行左转弯标志、 向左、 右转弯标志。
①    停车标志: 表示该处有停车场;
②    直行标志: 表示只准车辆直行;
③    左转弯标志: 表示车辆只准向左转弯;
④    右转弯标志: 表示车辆只准向右转弯;
⑤    向左、 右转弯标志: 表示车辆只准向左和向右转弯;
⑥    直行左转弯标志: 表示只准车辆直行和向左转弯;

3、   指路标志( 非标) : 长方形a=60cm  b=40cm 包括入口指向标志、 出口指向标志楼层指向标志。
①入口指向标志: 表示停车场的入口方向及入口;
②出口指向标志: 表示停车场的出口方向及出口;
③楼层指向标志: 表示停车场上下楼层的行驶方向。

4、 辅助标志: 包括导向标、 警示反光板。
①    导向标: 设在车场进出口或上下通道两侧表示前面方向发生改变, 车辆须 按指示方向行驶;
    ②   安全护角: 设在车场内立柱或墙角, 车辆停泊时起警示作用。

三、 金属构件及辅助设施
①   反光防护桩: 防止车场内建筑物或其它设施受损, 起警告和保护作用;
②   安全凸镜( 分室外和室内) : 设在多方向通道口便于驾驶员观察其它方向来车;
    ③  限高标杆: 设在车场入口, 测量车辆高度, 避免超高车辆进入;
④  金属支架: 固定标志牌。
    ⑤  安全防撞栏: 高130—150mm, 置于停车位后线距前1.1米处。可有效的防止车辆在进入停车位时碰撞车后物体或墙壁。
    ⑥ 悬牌吊架: 用于吊悬标志牌。适用于通道上安装标志杆后影响车辆通行的 通道。用膨胀螺丝固定于天花板或墙面。
    ⑦ 限高小型龙门架: 置于地下车库通道入口处, 可有效防止超高车辆误入地 库造成车辆和建筑物的损坏。架上可装相应的反光标志牌、 红绿灯和其它设备。
     ⑧道钉: 置于地下车库通道线上, 车辆在车库行驶中可警示作用, 避免因光线不好车辆压线行驶碰到柱子上。
