落地防护棚专项施工方案.docx

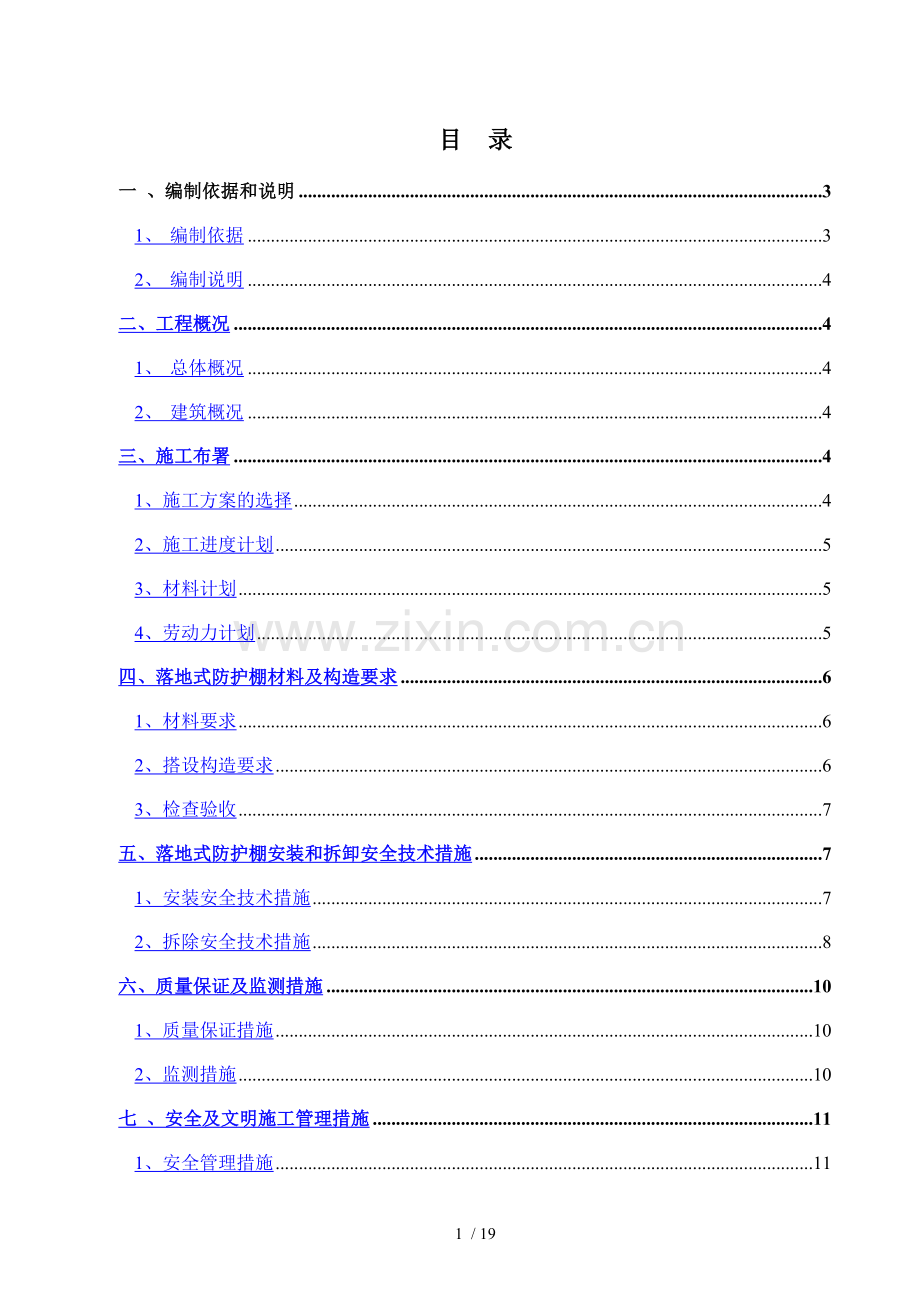

目录一 、编制依据和说明31、 编制依据32、 编制说明4二、工程概况41、 总体概况42、 建筑概况4三、施工布署41、施工方案的选择42、施工进度计划53、材料计划54、劳动力计划5四、落地式防护棚材料及构造要求61、材料要求62、搭设构造要求63、检查验收7五、落地式防护棚安装和拆卸安全技术措施71、安装安全技术措施72、拆除安全技术措施8六、质量保证及监测措施101、质量保证措施102、监测措施10七 、安全及文明施工管理措施111、安全管理措施112、文明施工措施12八、预防落地式防护棚坍塌的安全技术及应急救援预案121、预防坍塌的安全技术措施122、坍塌事故应急救援预案13九、计算书19一 、编制依据和说明1、 编制依据为保证本工程地面行人及车辆安全，特编制本方案。本施工方案应满足但不限于下列文件、规范、标准和国家、企业的有关规定要求：1）地铁前海湾车辆段上盖物业主体工程2标项目工程施工图；2）地铁前海湾车辆段上盖物业主体工程2标项目工程招标文件、施工合同；3）规范、标准和国家、企业有关规定：类别编号名称国家标准GB15831钢管落地防护棚扣件GB50300-xxx建筑工程施工质量验收统一标准GB/T13793直缝电焊钢管,GB50017-xxx 钢结构设计规范GB50009-xxx建筑结构荷载规范GB700xxx普通碳素结构钢技术要求GB/T700-2006碳素结构钢行业标准JGJ 59-xxx建筑施工安全检查标准JGJ 80-xxx建筑施工高空作业安全技术规范JGJ 128-xxx建筑施工门式钢管脚手架安全技术规范JGJ 130-xxx建筑施工扣件式钢管脚手架安全技术规范企业标准质量/环境/职业健康安全管理手册、程序控制文件、作业指导书4）地铁前海湾车辆段上盖物业主体工程2标项目工程组织设计。2、 编制说明本方案中落地防护棚采用扣件式钢管搭设。二、工程概况1、 总体概况工程名称深圳地铁前海车辆段上盖保障性住房主体工程2标建设单位深圳市地铁集团有限公司物业开发分公司设计单位中建国际（深圳）设计顾问有限公司监理单位深圳市合创建设工程顾问有限公司质量监督深圳市建设工程质量监督总站安全监督深圳市建设工程安全监督站施工单位广西建工集团第五建筑工程有限责任公司2、 建筑概况深圳地铁前海车辆段上盖保障性住房主体工程2标，占地面积约为5.3万平方米，建筑面积为21万平方米，本工程由5栋高层建筑及1栋幼儿园组成，其中9号住宅楼层数为24至28层；10号住宅楼层为22至26层；11a号住宅楼层为33至35层，11b为27至29层高，11c为9层；12号住宅为楼层为33至35层；13号住宅楼层高为26至28层；B栋幼儿园层高为3层。本工程结构类型为框架剪力墙结构。 三、施工布署1、施工方案的选择为加快施工进度、满足安全防护要求，结合本工程特点，项目部准备在11a、12号楼北侧搭设地式防护棚，保证过路人员及车辆通过的安全，防护棚高度为5.0m，搭设宽度为6.0m。2、施工进度计划根据工程施工进度计划安排落地防护棚施工进度， 2011年6 月份开始搭设， 2013 年 4 月拆除。3、材料计划落地防护棚主要施工材料计划见下表名称及规格用途总需用量钢管6m纵向水平杆500根6m横向水平杆500根直角扣件1000个旋转扣件200个对接扣件500个模板500张钢笆网500张铁丝若干4、劳动力计划具体劳动力用工计划如下表序号工种数量(人)工作内容1架子工10落地防护棚搭拆与维护、铺脚手板等2普工5配合架子工作业3 安全员配置1安全管理四、落地式防护棚材料及构造要求1、材料要求11、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管采用直缝电焊钢管（GB/T13793）中规定的483.5普通焊接钢管，钢管必须有出厂合格证，钢管表面平直光滑，两端切口需平直，不得有斜口、毛口、卷口等现象，更不得使用锈蚀、砂眼、结疤、分层、错位、硬弯、裂缝、压痕和深的划道的钢管。钢管上严禁打孔，应涂有防锈漆。12、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件等。在使用前必须进行检查、保养，不得有变形、滑丝裂缝以及其它不允许的缺陷，扣件要有出厂合格证，其机械性能应符合钢管脚手架扣件（GB15831），在螺栓拧紧力矩达到65KNm时不得发生破坏。新旧扣件应做防锈处理。13、模板18厚九层胶合板。1.4钢笆网钢笆片采用10 和16 圆钢点焊制成，一般规格15001000mm，每块质量不宜大于30Kg。15、铁丝12#铁丝。2、搭设构造要求1、防护棚的搭设高度5.0m,跨度6.0m。2、落地式防护棚北侧支撑为双排脚手架，横距1500，纵距1500，步距1800，扫地杆距地200，小横杆在下，大横杆在上。3、落地式防护棚双排脚手架需设置剪刀撑，剪刀撑由上至下，且通常设置。3、检查验收1）检查施工方案有无审批手续、有无技术交底等。2）按施工方案的要求对立杆基础、材质、杆件间距、杆件搭接等进行检查。3）严格按照规范规定对进场构配件进行检查和验收，不合格的构配件严禁使用。4）落地式防护棚应在下列阶段进行检查和验收：作业层上施加荷载前。达到设计高度后。遇有六级大风和大雨后。5）验收依据：建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）本施工组织设计。技术交底文件。6）落地式防护棚定期检查项目：杆件的设置和连接是否符合构造要求。扣件螺栓是否松动。安全防护措施是否符合要求，是否超载。五、落地式防护棚安装和拆卸安全技术措施1、安装安全技术措施1)搭拆落地式防护棚必须持证上岗,并定期进行身体检查,凡患有高血压、贫血病、心脏病及其他不适于高空作业者,一律不得上落地式防护棚操作.2)搭拆落地式防护棚时,操作人员必须戴好安全帽,系好安全带，使用的工具要放在工具袋内,防止掉落伤人,登高要穿防滑鞋,袖口及裤口要扎紧.3)拆下的零部件要装入容器内,用吊蓝吊下,拆下的钢管要绑扎牢固,双点起吊,严禁从高空抛掷。4)落地式防护棚的构配件质量和搭设质量应按规范要求进行检查验收，合格后方可使用。5)作业层的施工荷载应符合设计要求，不得超载，限载150Kg/m2。6)当有六级或六级以上大风和雾、雨天气时应停止落地防护棚搭设与拆除作业，雨后作业应设置防滑条。7)安全网搭设应按有关规定搭设或拆除。8) 在落地式防护棚上进行电、气焊作业，必须有防火措施和专人看管。9）搭设或拆落地式防护棚时，地面应设围栏和警示标志，并派专人看守，严禁非操作人员入内。10）搭设过程中应由工地项目经理组织有关人员及时检查,按有关规定组织人员(项目经理、安全员、架子工、班长等)进行检查,验收和鉴证。11）在工程施工过程中,应派有经验的架子工负责对落地式防护棚进行检查与保修工作，扣件松动时及时拧紧;落地式防护棚上不得堆放各种材料，定期安排专人进行整个施工区域的安全检查，特别在大风雨后，项目经理要及时组织有关人员对架子进行全面检查。12）落地式防护棚应由工地安全员定期检查，如发现问题及时采取有效措施予以解决13）落地式防护棚验收合格后,任何人不得擅自拆改,如需做局部拆改时,需经项目经理同意后再由架子工施工操作。2、拆除安全技术措施21、拆除落地式防护棚前的准备工作应符合下列规定：1）落地防护棚拆除前由项目经理召集有关人员对工程进行全面检查,确认已不需要落地式防护棚时,方可进行拆除;2）拆除前应全面检查落地式防护棚的扣件连接、支撑体系等是否符合构造要求。3）根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施。4）拆除前由单位工程负责人进行拆除安全技术交底。5）拆卸规定落地式防护棚前，落地式防护棚上的材料、杂物等应清除干净，架子工应了解拆卸技术交底意图和操作方法，拆卸范围内的护栏和警示标志应设置完备。22、落地式防护棚拆除时应符合下列规定：1）拆除落地式防护棚应和搭设顺序相反。2）拆除落地式防护棚，应有专职安全指挥，上呼下应，左右协作，当拧开与另一人有关的扣件时，应提醒对方，拆除下来的各部件应用滑轮或绳索运送到指定位置。3）落地式防护棚拆除过程中,不宜中途换人,如必须换人时,应将安全技术要求交底清楚。4）拆除现场必须设置警戒区域，张挂醒目的警戒标志，警戒区域内严禁非操作人员通行或落地式防护棚下方继续组织施工。地面监护人员必须履行职责，配备良好的通讯装置。5）仔细检查吊运机械包括索具是否安全可靠。6）如遇强风、大雨等特殊气候，不应进行落地式防护棚的拆除。7）所有高处作业人员，应严格按照高处作业规定执行和遵守安全纪律、拆除工艺要求。8）拆除人员进入岗位后，先进行检查，加固松动部位，清除步层内留的材料、物件及垃圾块。9）当日完工后，应仔细检查岗位周围情况，如发现留有隐患的部位，应及时进行修复或继续完成至一个程序，一个部位的结束，方可撤离岗位。10）输送至地面的所有杆件、扣件等物件，应按类堆放整理。11）当有六级及六级以上大风和雾、雨天气时应停止落地防护棚拆除作业。雨后上架作业应有防滑措施。六、质量保证及监测措施1、质量保证措施1)建立健全的质量保证措施，组建项目落地式防护棚搭设专业技术组，配备一名技术负责人、施工员、安全员，全面负责现场施工技术指导和监督管理。2)负责落地式防护棚施工管理人员必须树立高度责任心，增强安全意识，严格按照操作规程的要求及标准进行施工，杜绝不合格器材的使用。落地式防护棚搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036 考核合格的专业架子工，上岗人员应定期检查，合格后方可持证上岗。3)落地式防护棚的构配件质量与搭设质量，应按规范规定进行检查验收，合格后方准使用，加工零件要严格按照尺寸加工，预留、埋件位置尺寸按施工方案中所要求，做到预埋位置准确无误。4)当有六级及六级以上大风和雾、雨天气时应停止落地防护棚搭设与拆除作业。5)落地式防护棚必须按照施工图施工，严格按照设计及验收规范验收。作业层的施工荷载应符合设计要求，不得超载，不得将模板支架、泵送混凝土和砂浆的输送管等固定在落地防护棚上，严禁悬挂起重设备。2、监测措施(1）项目部、班组日常进行安全检查。(2)日常检查、巡查重点部位如下:1）杆件的设置和连接、扫地杆、支撑、剪刀撑等构件是否符合要求。2）连接扣件是否松动。3）施工过程中是否有超载的现象。4）安全防护措施是否符合规范要求。5）落地式防护棚杆件是否有变形的现象。七 、安全及文明施工管理措施1、安全管理措施11组织机构图为了保证施工顺利进行，保障安全生产成立以下小组,组织机构图如下组 长：李谆林副组长：邓志高副组长：林锦恩后勤部：林光裕班组长：林权国消防组：陈国才安全组：陈永霞质量组：张泽志施工组：陈辉耀12安全管理注意事项1）所有直接从事落地式防护棚搭设的人员均应持有特殊工种操作证，凡不宜从事高处作业人员一律不准进行落地式防护棚搭设工作，杜绝酒后作业的违章行为，操作前要对班组进行落地式防护棚搭设详细安全技术交底，遇大雨、六级以上的大风，应停止进行室外作业。2）进行落地式防护棚作业时，必须戴好安全帽，并系好帽带，严禁穿高跟鞋、拖鞋、硬底鞋，工具、零件应放在工具袋内，不得打闹，不得乱抛乱扔，下方不得站人。3）落地式防护棚应满铺钢笆片，钢笆四角应用12号铁丝同大横杆扎牢，严禁出现漏铺、漏绑现象。4）作业层上的施工荷载应符合设计要求，不得超载。2、文明施工措施1)安装和拆模时，操作人员必须戴好安全帽，挂好、系好安全带。2) 标识牌：施工现场的各种材料标识要齐全，要标明材料的品种、规格、数量、产地、检验状态等说明，标识统一用制作。 3) 施工材料堆放、保管应符合防火安全要求，易燃、易爆物品，分类专库单独存放，保持通风，不准在库房调配油漆、稀料。4) 落地式防护棚必须进行防锈处理，统一涂色，力求环境美观。5) 施工现场坚持工完料清，运至地面的构配件应按规范的规定及时检查、整修与保养，并按品种、规格随时码堆存放。6) 应定期清除落地式防护棚上杂物及地面障碍物。7) 在施工现场设置吸烟室，禁止在作业面和其它禁火区吸烟。8) 现场落地式防护棚上的建筑垃圾及时清理，并存放进指定垃圾站。9) 未详之处按施工组织设计执行。八、预防落地式防护棚坍塌的安全技术及应急救援预案1、预防坍塌的安全技术措施1）设计落地式防护棚工程方案时按规范有关要求进行验算，保证其具有足够的强度、刚度和稳定性，能可靠地承受施工过程中可能产生的各项荷载。2）所有钢管、扣件、型钢、钢丝绳、安全网等材料使用前均进行全面检查，不得使用不合格的材料。3）现场搭设钢管落地式防护棚时，对落地防护棚的强度、刚度和稳定性等有显著影响的承载构件、连接件的尺寸、间距必须进行严格控制。4）安装完毕经验收确认符合要求后才能交付施工使用。2、坍塌事故应急救援预案为了保证本工程落地防护棚工程的施工安全工作落到实处，根据建设工程安全生产管理条例等有关法律、法规和标准，针对本工程的特点，结合本工程的实际情况制定落地防护棚工程应急救援预案。制定本应急救援预案的目的是当发生紧急事件时，能快速、有序、高效地控制紧急事件的发展，及时展开救援，抢救受伤人员，使受困、受伤害人员、财产得到及时抢救，将事故损失减小到最低程度。21应急救援组织应急救援小组名单： 指挥部总指挥： 李谆林 电话：指挥部副总指挥： 林锦恩 电话： 指挥部成员： 邓志高 电话： 陈永霞 电话： 陈国才 电话： 22应急响应发生四级以下的一般事故时，由现场应急救援小组实施应急响应，同时以最快的方式报告公司应急救援机构；发生四级以上重大安全事故时，由公司应急救援小组指挥现场应急救援小组实施应急响应。工程项目部现场应急救援小组：1) 工地现场发生事故后，现场应急救援小组应立即组织人员展开抢救伤员和排除险情，同时以最快的方式报告公司应急救援机构；如发生人员伤亡或火警等，应分别第一时间直接打电话报120急救中心或119报火警救助。2) 由现场应急救援小组组长负责事故现场应急的指挥工作，进行应急任务分配和人员调度，以便有效利用各种应急资源，保证在最短时间内完成对事故现场的应急行动，防止事故的扩大和蔓延，力求将损失减少至最低程度，同时注意安排做好保护好事故现场。3) 指挥调动工地现场的一切所需的应急救援排险物资和人员参与抢救救援，确保救援工作在统一指挥下有序地进行。4) 协助公司和上级部门开展事故调查，接受公司及政府有关部门对事故的调查处理。5) 协助公司及上级有关部门分析事故原因和性质，吸取事故教训举一反三地制定并落实相应的预防措施，切实防止类似的事故重复发生。6) 负责安排专人做好事故的善后处理工作，使各级人员都受到安全教育，在切实做好预防措施和确保安全的情况下，上报有关上级部门，争取尽快批准恢复工地的正常生产。公司应急救援小组：1) 公司应急救援小组接到工地重大事故报告后，应立即赶赴现场，同时将事故概况（包括伤亡人员、发生事故时间、地点、原因等）分别用电话和快报的办法报告上级应急救援组织以及政府有关部门。2) 指挥现场应急救援组织，首先抢救伤员和排除险情，防止事故蔓延扩大。同时协同现场保护好事故现场。3) 负责协调指挥调动公司的应急救援力量，包括应急物质资源和人员支持、技术支持，全力保障应急行动的顺利完成。4) 协助和接受政府有关部门对事故的调查处理。5) 协助政府有关部门分析事故原因和性质。 6) 吸取事故教训，制定并落实相应的预防措施，防止类似事故的重复发生。7) 协同现场做好事故的善后处理工作，在做好预防措施确保安全的情况下，上报有关部门复检认可后，努力争取尽快恢复正常生产。应急响应中必须遵循的原则：1) 紧急事故发生后，发现人应立即报警。2) 项目部急救援小组在接到报警后，应立即组织自救队伍，按事先制定的应急方案立即自救；若事态情况严重，难以控制和处理，应立即在自救的同时向专业救援队伍求救，并密切配合救援队伍。3) 事故发生时，应立即疏散人群，保证现场道路畅通，确保救援工作顺利进行。4) 在急救过程中，遇到威胁人身安全情况时，应首先确保人身安全，迅速组织脱离危险区域或场所后，再采取急救措施。5) 截断发生事故的区域或场所处电源，防止事态扩大。6) 项目部设紧急联络员一名，负责紧急事物的联络工作。7) 紧急事故处理结束后，部门负责人应填写事故有关记录，并召集相关人员研究防止事故再次发生的对策。23应急救援装备应急救援装备包括值班电话、无线对讲机、消防灭火器材、应急药箱、塔吊、铁撬及担架等。外用药品：双氧水、红药水、碘酒、酒精、消毒的棉签、药棉、纱布、胶布、绷带、创可贴、跌打万花油、眼药水、眼膏、磺胺结晶、烫伤膏、急救包等。24应急救援演练项目部应根据施工现场实际情况定期组织有关人员演习预案，同时应定期检查施工现场内的设施、机具及消防器材。演习或事故发生后，项目部应组织人员对应急预案的实际效果进行评价，必要时进行修订。25应急救援措施 发生落地式防护棚坍塌事故的应急救援措施：1) 当施工现场的监控人员发现异常时，应立即报告给现场应急救援小组组长，由组长立即下令停止作业，并组织施工人员快速撤离到安全地点。人员的疏散由组长安排的组员进行具体指挥。具体指挥人安排人员快速疏散到安全的地方，并做好现场安全警戒工作。2) 当发生倒塌事故，应急救援小组全员上岗，除应立即逐级报告给上级主管部门之外，还应保护好现场。3) 当发生施工人员被压，被埋或受困的情况下，应先对落地防护棚进行观察，如需局部加固的立即组织人员进行加固后，在确认安全的前提下，方可组织人员进行相应的抢救。4) 被抢救出来的伤员，要由现场医疗室医生或急救组急救中心救护人员进行抢救，用担架把伤员抬到救护车上，对伤势严重的人员要立即进行吸氧和输液，然后送医院进行治疗。5) 当核实所有人员获救后，将受伤人员的位置进行拍照或录像，禁止无关人员进入事故现场，等待事故调查组进行调查处理。 发生高处坠落事故的应急救援措施：1) 当发生事故后，应马上组织抢救伤员。抢救的重点放在对休克、骨折和出血上进行处理。处理后，迅速送往邻近医院进行检查治疗。2) 抢救伤员时，应先观察伤员的受伤情况，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸外心脏挤压。3) 对于处于休克状态的伤员应将其平卧，面部转向一侧，并注意清除其口中的分泌物、呕吐物，防止影响呼吸；让其保持安静、保暖、平卧、少动，并将下肢抬高约20度左右，然后尽快送医院抢救治疗。4) 对于颅脑外伤的伤员，必须保证其呼吸道通畅，对于骨折者，应初步固定后再搬运。若发现伤员有凹陷骨折、严重的颅底骨折或严重的脑损伤症状出现，应该用消毒的纱布或清洁布等覆盖伤口，并且用绷带或布条包扎后，立即就近送有条件的医院治疗。5) 对于脊椎受伤的伤员，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎。搬运时，应将伤者平卧放在帆布担架或硬板上。抢救脊椎受伤者，搬运过程，严禁只抬伤者的两肩与两腿或单肩背运。6) 对于手足骨折的伤员，不要盲目搬运。应在骨折部位用夹板把受伤位置临时固定，使断端不再移位或刺伤肌肉，神经或血管。7) 对于创伤性出血的伤员，应迅速包扎止血，使伤员保持在头低脚高的卧位，并注意保暖。 发生物体打击伤害事故的应急救援措施：1) 发生物体打击伤害事故时，必须立即对伤者进行救治。抢救的重点应放在对颅脑损伤、胸部骨折和创伤性出血的处理上。2) 抢救伤员时，应先观察伤员的受伤情况，如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸。3) 对于颅脑外伤的伤员，必须保证其呼吸道通畅，对于骨折者，应初步固定后再搬运。若发现伤员有凹陷骨折、严重的颅底骨折或严重的脑损伤症状出现，应该用消毒的纱布或清洁布等覆盖伤口，并且用绷带或布条包扎后，立即就近送有条件的医院治疗。4) 对于创伤性出血的伤员，应迅速包扎止血，使伤员保持在头低脚高的卧位，并注意保暖。处理后，应立即送往邻近医院进行检查治疗。5) 对于头部受伤或怀疑骨折的伤员，即使没有明显流血也要送医院治疗。 发生机械伤害事故的应急救援措施：1) 发生机械伤害事故时，要立即采取拉闸断电等措施，停止机械运转，然后应立即对伤员采取包扎止血措施。2) 对于手、脚趾被切断的伤员，立即将被切断部分用干净布包好，与伤员同时送到医院，以便做接驳手术。3) 对于手脚骨折、重伤休克等伤员的处理方法同上。进行处理后，应组织车辆尽快将伤者送医院检查治疗。 发生火灾事故的应急救援措施：1) 发生火灾时，首先是迅速扑灭火源，及时疏散有关人员，并对伤者进行救治；同时拨打“119”电话报警和及时向上级有关部门及领导报告。报警后必须始终有人在现场门口等待并引导救火车入场救火。2) 火灾发生初期是扑救的最佳时机，火灾现场的人员要及时把握好这一时机，尽快把火扑灭。3) 现场的消防管理人员，应立即指挥人员将火场附近的可燃物搬走，避免火灾区域扩大；同时指挥、引导无关人员按预定的线路、方法疏散、撤离事故区域。4) 如有人员受伤，要马上将伤员撤离危险区域进行施救，并立即打“120”电话求救或用车把伤员送到医院救治。 发生触电事故的应急救援措施：1) 触电急救的要点是动作迅速，救护得法。发现有人触电，首先要尽快使触电者脱离电源，然后根据触电者的具体症状进行对症施救。2) 当触电者位于高处时，应采取措施预防触电者在脱离电源后坠地摔伤或摔死（电击二次伤害）。3) 夜间发生触电事故时，应考虑切断电源后的临时照明问题，以利救护。4) 触电者未失去知觉时，应让触电者在比较干燥、通风暖和的地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。5) 触电者已失去知觉但尚有心跳和呼吸时，应使其舒适地平卧着，解开衣服以利呼吸，保持空气流通，冷天应注意保暖，同时立即请医生前来或送医院诊治。6) 若发现触电者呼吸困难、心跳失常，甚至呼吸和心跳停止时，应首先为其通畅气道，然后立即采取人工呼吸及胸外心脏挤压方法进行抢救。九、计算书9.1 钢管截面特征规格(mm)483.5惯性矩I(mm4)12.19104单位重量q0(N/m)37.67抵抗矩W(mm3)5.08103截面积A(mm2)489回转半径i(mm)15.8抗弯、抗压容许应力N/ mm22059.2 荷载计算荷载计算按纵距离1.5米,最大荷载150Kg/m2进行计算:1.51.56.81.2=18.36KN9.3 双管钢管支柱允许荷载计算：查施工计算手册，双管支柱容许荷载计算公式如下：N=Af长细比：90，查轴心受压构件稳定系数表得：=0.64.则：N=0.644892205128.3KN荷载远远小于双钢管承载力，故安全。19 / 19
