围挡施工方案2.doc

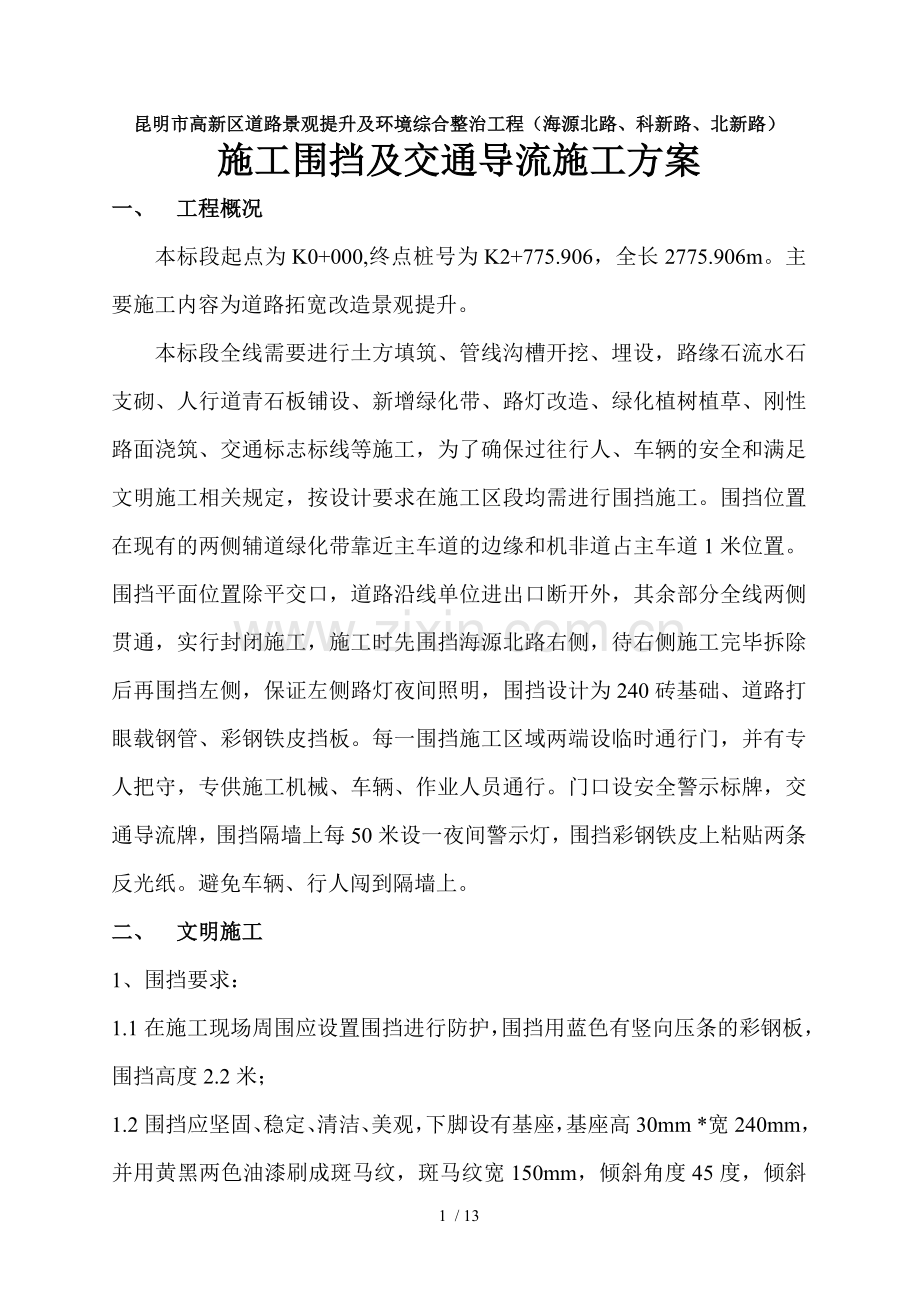

昆明市高新区道路景观提升及环境综合整治工程（海源北路、科新路、北新路）施工围挡及交通导流施工方案一、 工程概况本标段起点为K0+000,终点桩号为K2+775.906，全长2775.906m。主要施工内容为道路拓宽改造景观提升。本标段全线需要进行土方填筑、管线沟槽开挖、埋设，路缘石流水石支砌、人行道青石板铺设、新增绿化带、路灯改造、绿化植树植草、刚性路面浇筑、交通标志标线等施工，为了确保过往行人、车辆的安全和满足文明施工相关规定，按设计要求在施工区段均需进行围挡施工。围挡位置在现有的两侧辅道绿化带靠近主车道的边缘和机非道占主车道1米位置。围挡平面位置除平交口，道路沿线单位进出口断开外，其余部分全线两侧贯通，实行封闭施工，施工时先围挡海源北路右侧，待右侧施工完毕拆除后再围挡左侧，保证左侧路灯夜间照明，围挡设计为240砖基础、道路打眼载钢管、彩钢铁皮挡板。每一围挡施工区域两端设临时通行门，并有专人把守，专供施工机械、车辆、作业人员通行。门口设安全警示标牌，交通导流牌，围挡隔墙上每50米设一夜间警示灯，围挡彩钢铁皮上粘贴两条反光纸。避免车辆、行人闯到隔墙上。二、 文明施工1、 围挡要求：1.1在施工现场周围应设置围挡进行防护，围挡用蓝色有竖向压条的彩钢板，围挡高度2.2米；1.2围挡应坚固、稳定、清洁、美观，下脚设有基座，基座高30mm *宽240mm，并用黄黑两色油漆刷成斑马纹，斑马纹宽150mm，倾斜角度45度，倾斜角指向车辆行驶方向；1.3围挡上应粘贴两排反光条，第一道反光条中心线距离地面900mm，第二道反光条中心线距离地面1700mm；1.4围挡上还应粘贴交通、安全标识及夜间警示灯，两端设置防撞桶。2. 、围挡支架要求：2.1围挡支架应坚固、不变形、稳定、清洁、美观，规格型号统一。3、围挡结构图：（附后）4、五牌一图要求： 制作设置五牌一图，主要内容包括：工程概况牌、消防保卫牌、安全生产牌、文明施工牌、管理人员名单及监督电话牌、施工现场总平面图；5、 危险源警示牌要求： 牌子定型为长200cm*宽 150cm，颜色为浅黄色，字为黑色，名称为“建设施工现场危险源警示牌”。6、 宣传栏及安全标识要求： 主要干道处设置宣传栏、读报栏，设置具有针对性安全标语。7、 安全警示倒计时牌8、 临街围挡端头防护要求：8.1临街围挡端头必须进行封堵，或设置大门；8.2应设置交通安全标志、警示灯及防撞桶。9、 施工现场要求：9.1工作人员必须正确配戴安全帽；9.2施工现场应该按平面布置图要求堆放材料；9.3施工现场应整洁、无积水；9.4各个作业点应该设置有针对性的安全标识；9.5施工现场必须制定抽水措施，防止积水。10、 安全警示标牌要求： 施工现场围挡道路两边和端头应设置有针对性的安全警示标牌。11、 材料堆放要求：11.1材料应分类、分规格堆码，下脚有垫木，不得有积水；11.2材料堆放高度不得超过1米，应进行覆盖防止扬尘；11.3木料堆放高度不得超过1.5米；11.4钢筋堆放高度不得超过1米，应进行覆盖防止生锈。12、 垃圾及土方覆盖要求：12.1施工现场建筑垃圾及土方应集中存放并及时清运出场，不能清运的采取覆盖措施；12.2施工现场的砂石料和石材要进行覆盖防护；12.3石材堆放高度不得超过1米。13、 扬尘控制措施要求：施工现场道路应设专人进行清扫及洒水降尘。三、 安全防护进入施工现场的人员必须正确佩戴安全帽，作业面边沿应设置连续的临边防护设施，预留洞口、洞、沟、井应采取防护措施。1、 基坑临边、坑的防护要求：1.1栏杆高度1.2米，踏脚高度180 cm ，并挂安全网；1.2应设置有针对性的安全标识。2、 预留洞口防护要求：2.1尺寸在500mm1500mm以下的孔、洞口应进行防护并加设围栏，围栏高度1.2米；2.2挂设警示标识。五、 起重机械1、 施工现场起重吊装设备要求：1.1垂直运输机械按规定必须到有关建设行政主管部门办理备案手续；1.2安装、拆卸单位必须取得相应安装、拆卸资质，制定安装拆卸专项方案，方案必须经审核审批；1.3安装完毕后应履行验收程序，验收表经技术责任人签字，特种作业人员必须持证上岗，作业时采取有效联络信号；1.4严格按照起重设备的操作规程、十不吊进行操作，严禁违章操作。2、 起重机与架空线路边线的最小安全距离：安全距离（M)电压（KV）11035110220330500沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.5六、施工方法1、根据我项目部的施工计划，将首先展开海源北路K0+000K2+775.906段右侧的路基、路面、路缘石、绿化带及中水管施工。因此围挡施工时将根据具体施工部位分段进行围挡施工。2、为了便于后期的绿化带开挖换填施工，避免围挡的二次拆除，将围挡布置在主辅绿化带外侧的主道砼路面上，按设计图纸的尺寸、间距用飞风钻打眼，深25，再砌30挡水砖墙。避免下雨渗入原路面底基层浸泡路基。插入立管，立管上用扣件安装两排横管，连接牢靠，眼内空隙用细实砼填塞，保证围挡主骨架稳固，纵向整体性好，再在主骨架上蒙上彩钢铁皮，用黑铁线轧紧。保证围挡在一条线上。围挡具体位置（详见附图）。3、在交叉路口如商院路口、科技路口、科开路口、科新路口、科发路口等交叉路口预留通行车道，在辅道端头设置围栏，并摆放安全警示标志，防止通行车辆进入施工现场，也便于施工车辆进入施工现场。4、根据设计要求，在围挡锌铁皮形板上上下贴反光条、警示灯、安全标示标牌及其他提示信息。5、围挡砖墙外粉刷，涂黑黄相间的油漆。七、现场交通维护措施我项目部在施工过程中，将成立交通疏导小组，由项目经理亲自挂帅，与交通部门配合，组织好交通疏导工作。具体措施如下：1、交通顺畅是否，主要依赖行车是否有序，管理是否到位。因此，为解决施工期间的交通问题，我项目部计划成立专门交通疏解小组（设组长一名，成员五名），制定科学合理的交通疏解方案和应急措施，建立交通疏解管理制度，实行专人负责制和奖惩制度，明确工作重点和每日的工作要点，并派管理成员到交警队进行交通规则和疏导技巧培训，协助交警进行交通疏解工作。2、路口设置明显的交通标志，交通安全标志样板详见下图3。指导车辆渠化分流。交通安全标志样板图: 施工警示灯疏解员分班全天候指挥交通。疏解员上班时按要求穿反光马甲，佩戴袖章，装备指挥旗和对讲机，按交通批示牌和交警部门批准的疏解方案指挥车辆行驶。监理与交警部门联系的直通道，及时反馈现场交通状况，在工作日上、下班高峰期请交警到现场帮助指挥，当严重堵车或突发事件堵车时，及时请交警到现场指挥并按应急方案进行分流。根据工程分段布置情况，施工场地合理安排进、出车道，做到各行其道；工程车按指示和交通指挥员指挥行驶，礼让其他车辆。干道上禁止白天占道装卸施工材料。局部地方需要占道装卸施工材料我项目部提前与交通管制部门和城市综合管理部门联系办理相关手续批复后才能有序施工。3、交通疏解小组每天由组长根据项目总工程师的进度安排布置交通组织方案，副组长负责各自管理范围内交通组织落实、管理、巡查。发现有阻碍物或道路损坏时，及时进行清理，维修。处理不了的问题，及时反馈到项目经理部，并与交警部门沟通。4、施工范围必须设置施工标志，告请车辆小心慢行和告请公众注意安全，施工范围的坑、沟、挖掘路面等危险部位必须设置护拦，加盖防护设施，并设置警示标志，同时施工时在所占路段应设交通导向标志，保证施工现场道路顺畅。5、施工现场设置保证施工安全的夜间照明和保证行人、车辆交通安全的路灯照明，6、散体物料运输严格按市政府相关文件规定对物料进行覆盖，严禁物料散落染路面，影响交通。7、若材料吊装时，机械需占有道路，则在夜间进料；所有材料不得占用道路堆放。材料供应在保证质量的前提下按“就近、就便”的原则采购。8、建立专职的人员负责现场路况的维护，协助交警做好交通疏导，使道路畅通，场内要设置连续的排水系统，合理组织排水。9、公司公布监督电话，并在施工围挡的墙面上明确，对居民反映的问题及时处理。10、加强与当地居委、沿线单位的沟通、联系，听取他们的意见，取得他们的支持。八、现场围挡位置、面积及预计安装拆卸时间（附后：围挡工程平面图）1、K0+025K0+069段，长44米，宽6.34米，面积：279平方米。 计划起止时间：2012年6月22日至2012年7月15日2、K0+082K0+130.87段，长48.87米，宽6.34米，面积：310平方米。 计划起止时间：2012年6月22日至2012年7月15日3、K0+142K0+169段，长27米，宽6 .26米,面积：170平方米。 计划起止时间：2012年6月22日至2012年7月15日4、K0+225K0+263.5段，长38.5米，宽6.25米，面积：240平方米。 计划起止时间：2012年6月22日至2012年7月15日5、K0+290K0+323.22段，长33.22米，宽6.27米，面积：208平方米。 计划起止时间：2012年6月20日至2012年7月12日6、K0+330K0+432.7段，长102.7米，宽6.3米，面积：647平方米。 计划起止时间：2012年6月20日至2012年7月12日7、K0+502K0+539段，长37米，宽6.3米，面积：233平方米。 计划起止时间：2012年6月20日至2012年7月10日8、K0+565K0+680段，长115米，宽6.1米，面积：700平方米。 计划起止时间：2012年6月20日至2012年7月10日9、K0+768K1+007段，长239米，宽3.75米，面积：896平方米。 计划起止时间：2012年6月20日至2012年7月10日10、K1+040K1+237段，长197米，宽3.7米，面积：729平方米。 计划起止时间：2012年6月20日至2012年7月10日11、K1+317K1+356段，长39米，宽3.75米，面积：146平方米。 计划起止时间：2012年6月13日至2012年7月2日12、K1+382K1+430.7段，长48.7米，宽3.75米，面积：182平方米。 计划起止时间：2012年6月13日至2012年7月2日13、K1+463K1+482段，长19米，宽3.74米，面积：71平方米。 计划起止时间：2012年6月13日至2012年7月2日14、K1+502K0+675段，长174米，宽3.75米，面积：653平方米。 计划起止时间：2012年6月13日至2012年7月2日15、K1+750K1+969段，长219米，宽3.75米，面积：821平方米。 计划起止时间：2012年6月13日至2012年7月2日16、K2+002K2+101段，长99米，宽3.75米，面积：371平方米。 计划起止时间：2012年6月10日至2012年6月30日17、K2+205K2+553段，长348米，宽3.75米，面积：1305平方米。 计划起止时间：2012年6月10日至2012年6月30日18、K2+650K2+723段，长73米，宽3.755.4米，面积：320平方米。 计划起止时间：2012年6月10日至2012年6月30日九、施工安全防护措施1、施工前对围挡施工人员进行安全培训、教育。并进行安全、技术交底。2、施工段落沿线摆放反光锥，工人必须佩带安全帽，身穿反光服。3、施工时项目部派专人对施工班组进行管理，保障施工安全。4、因为在施工段落进行围挡后，使得主车道由双向四车道缩窄至双向两车道，并且辅道和人行道处于施工部位，无法通行，造成行人和非机动车行驶不便，为了确保安全我项目部拟在进入围挡施工段落前的路口和交叉路口设置前方施工请绕行、前方施工减速慢行、施工给您带来不便请谅解等安全警示标志和温馨提示，在必要地段设置专门的交通安全疏导员。5、因为本工程地处城市主干道，正值夏季施工，并且本工程的施工围挡段落较长，为防止因暴风雨影响使围挡倾覆，造成安全事故，我标段做出如下措施。、施工围挡的主骨架立管栓要有一定的刚度，以增加围挡与地面的锚固力。、严把材料采购质量关，确保进场的材料质量满足要求。、钢管支架、扣件拧紧牢固，在安装前由项目部技术人员进行检查，检查合格后才可进行施工。、彩钢铁皮波形板与支架连接牢固，增加连接部位，防止因强风影响与钢管支架脱离。、围挡施工完成后安排专人负责对围挡的连接扣件、钢管埋地等部位进行检查，如发现松动部位，及时进行加固或返工处理。加强日常安全巡视工作，发现有松动、脱落等安全隐患立即进行加固处理。随时关注本地天气情况，项目部加强与当地气象部门的联系，得到暴风雨信息或通知后立即安排专人对施工围挡进行检查、加固，并安排专人在现场24小时执勤，直至天气好转后恢复正常执勤状况。十、注意事项1、施工前与当地交警部门进行沟通，听取交警部门的合理意见，按照交警部门批复要求进行围蔽作业。2、施工前准备足够的安全警示设施和标志，在需要的位置合理摆放。3、施工完成后，交叉路口部位和沿线的砌筑红砖上设置照明设施，绿色锌铁波形板的上下边沿设置反光带，夜间设置一定数量的夜间警示灯，以提醒过往车辆和行人。4、砌筑红砖完成后表面用砂浆抹面，确保雨天路面雨水不流入施工范围内。十一、围挡正面效果图：13 / 13 施工区域 施工围挡 机动车道 机动车道 非机动车道 人行道 安全文明施工、交通导向、警示标志示意图附图1 围挡区域平面图附图2 围挡结构正面图附图3 安全文明施工、交通导向、警示标志示意图施工单位：重庆渝永建设（集团）有限公司 2012年6月24日
