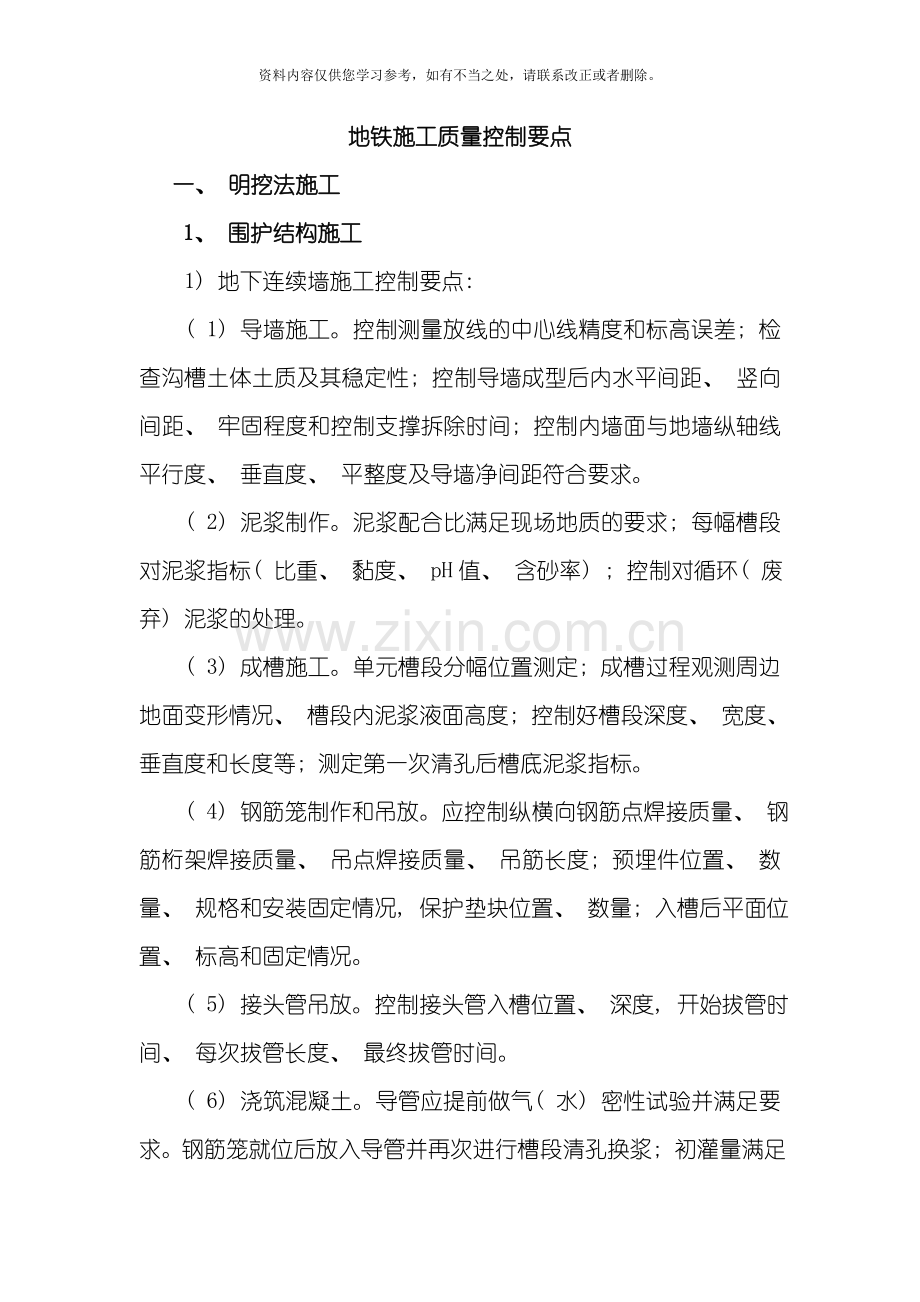

地铁施工质量控制要点
一、 明挖法施工
1、 围护结构施工
1) 地下连续墙施工控制要点:
( 1) 导墙施工。控制测量放线的中心线精度和标高误差; 检查沟槽土体土质及其稳定性; 控制导墙成型后内水平间距、 竖向间距、 牢固程度和控制支撑拆除时间; 控制内墙面与地墙纵轴线平行度、 垂直度、 平整度及导墙净间距符合要求。
( 2) 泥浆制作。泥浆配合比满足现场地质的要求; 每幅槽段对泥浆指标( 比重、 黏度、 pH值、 含砂率) ; 控制对循环( 废弃) 泥浆的处理。
( 3) 成槽施工。单元槽段分幅位置测定; 成槽过程观测周边地面变形情况、 槽段内泥浆液面高度; 控制好槽段深度、 宽度、 垂直度和长度等; 测定第一次清孔后槽底泥浆指标。
( 4) 钢筋笼制作和吊放。应控制纵横向钢筋点焊接质量、 钢筋桁架焊接质量、 吊点焊接质量、 吊筋长度; 预埋件位置、 数量、 规格和安装固定情况, 保护垫块位置、 数量; 入槽后平面位置、 标高和固定情况。
( 5) 接头管吊放。控制接头管入槽位置、 深度, 开始拔管时间、 每次拔管长度、 最终拔管时间。

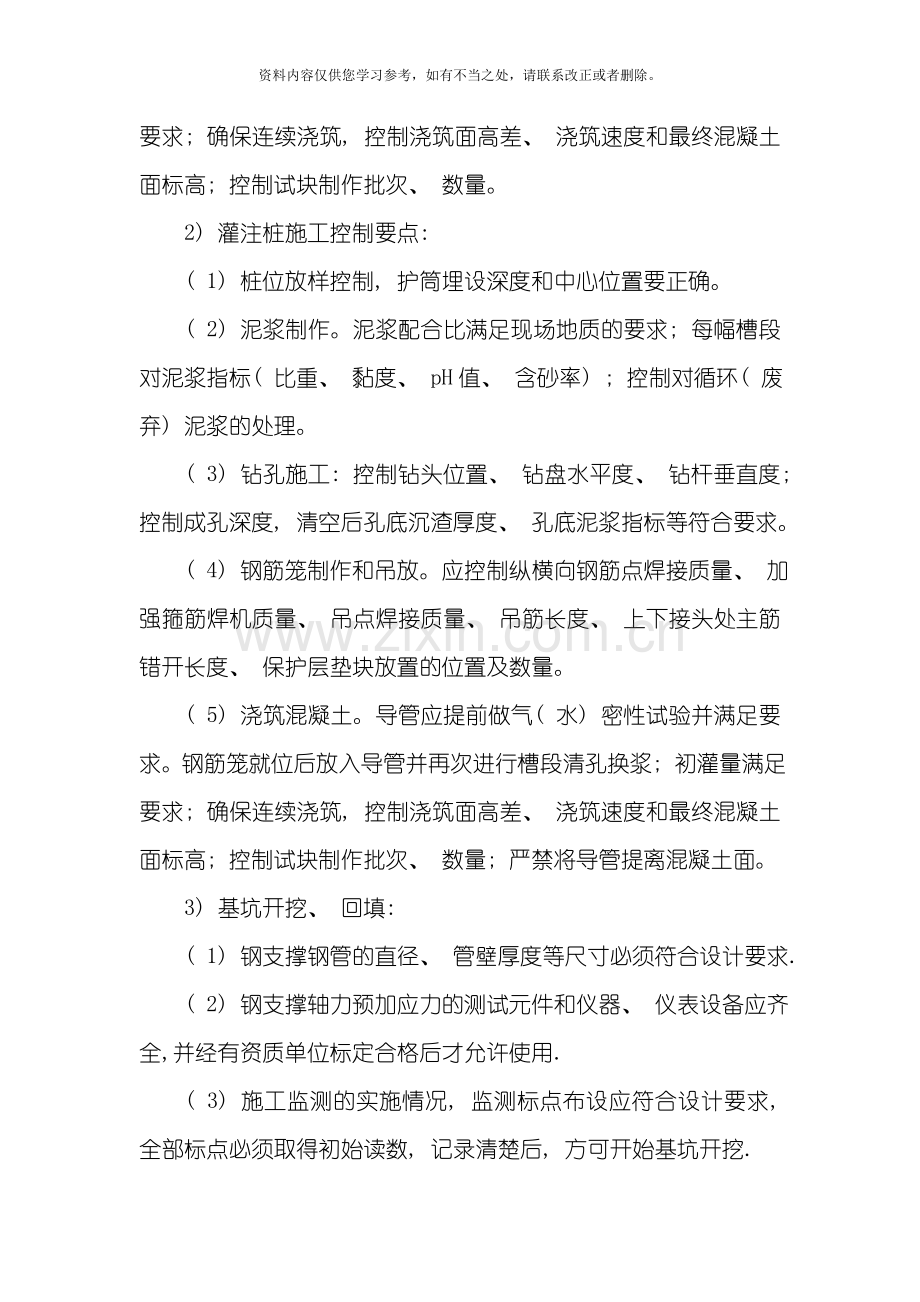

( 6) 浇筑混凝土。导管应提前做气( 水) 密性试验并满足要求。钢筋笼就位后放入导管并再次进行槽段清孔换浆; 初灌量满足要求; 确保连续浇筑, 控制浇筑面高差、 浇筑速度和最终混凝土面标高; 控制试块制作批次、 数量。
2) 灌注桩施工控制要点:
( 1) 桩位放样控制, 护筒埋设深度和中心位置要正确。
( 2) 泥浆制作。泥浆配合比满足现场地质的要求; 每幅槽段对泥浆指标( 比重、 黏度、 pH值、 含砂率) ; 控制对循环( 废弃) 泥浆的处理。
( 3) 钻孔施工: 控制钻头位置、 钻盘水平度、 钻杆垂直度; 控制成孔深度, 清空后孔底沉渣厚度、 孔底泥浆指标等符合要求。
( 4) 钢筋笼制作和吊放。应控制纵横向钢筋点焊接质量、 加强箍筋焊机质量、 吊点焊接质量、 吊筋长度、 上下接头处主筋错开长度、 保护层垫块放置的位置及数量。
( 5) 浇筑混凝土。导管应提前做气( 水) 密性试验并满足要求。钢筋笼就位后放入导管并再次进行槽段清孔换浆; 初灌量满足要求; 确保连续浇筑, 控制浇筑面高差、 浇筑速度和最终混凝土面标高; 控制试块制作批次、 数量; 严禁将导管提离混凝土面。
3) 基坑开挖、 回填:
( 1) 钢支撑钢管的直径、 管壁厚度等尺寸必须符合设计要求.
( 2) 钢支撑轴力预加应力的测试元件和仪器、 仪表设备应齐全,并经有资质单位标定合格后才允许使用.
( 3) 施工监测的实施情况, 监测标点布设应符合设计要求, 全部标点必须取得初始读数, 记录清楚后, 方可开始基坑开挖.
( 4) 严格按其施工组织设计所确定的施工方法分段、 分层顺序开挖, 严禁在坑底中部掏底开挖。
( 5) 按照先支后挖原则开挖; 基坑开挖至基底时, 留足人工修平的预留厚度。
( 6) 基坑回填土的各项指标应满足设计要求。
( 7) 回填土应分层、 水平压实, 分层厚度不大于300mm, 主体结构两侧应水平、 对称同时回填。用机械碾压时, 搭接宽度不小于200mm, 人工、 小型机具夯压时, 夯与夯之间重叠不小于1/3夯底宽度。
( 8) 基坑必须在主体结构和地下管线结构达到设计强度并经隐检合格后方可回填。
( 9) 基坑回填时机械或机具不得碰撞结构及防水保护层。结构两侧和顶板50cm范围内以及地下管线周围应采用人工使用小型机具夯填。
( 10) 按要求进行取样送检。
2、 车站主体结构
1) 钢筋工程:
( 1) 钢筋必须平直、 无局部曲折, 表面应洁净、 无损伤, 油渍、 漆污和铁锈等在使用前应清除干净。
( 2) 钢筋的弯曲成形应在常温下进行, 不允许热弯曲, 也不允许用锤击或尖角弯折, 弯钩和弯折应符合验收规范的规定。
( 3) 焊接接头的形式、 焊接工艺和技术标准符合设计及规范要求。
( 4) 焊工必须持证上岗, 焊接前必须按相同条件对焊接钢筋施焊6根试件, 3根做抗拉试验, 3根做冷弯试验, 合格后方可正式施焊。
( 5) 钢筋接头距钢筋弯折处, 不应小于钢筋直径的10倍, 且不宜位于构件的最大弯距处。在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段内, 同一截面内钢筋的接头数量应符合设计要求或施工规范规定。
( 6) 钢筋所有的交叉点必须用铁丝扎牢。
( 7) 钢筋搭接长度的末端距钢筋弯折处, 不应小于钢筋直径的10倍, 且不宜位于构件的最大弯距处。同一截面内钢筋的接头数量应符合设计要求或施工规范的规定。从任一绑扎接头中心至搭接长度的1.3倍的区段内, 绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率为: ① 受拉区不得超过25%; ② 受压区不得超过50%。
( 8) 钢筋的搭接处应在中心和两端扎牢。
( 9) 箍筋弯钩叠合处应沿受力钢筋方向错开。
( 10) 钢筋骨架成型后的尺寸、 垫块的厚度、 预埋件的位置、 数量应符合设计规范要求。
2) 混凝土工程:
( 1) 混凝土的出厂证明、 配合比单, 测定混凝土坍落度。
( 2) 按规定制作混凝土试件。
( 3) 混凝土自高处倾落的自由落差不得超过2m, 超过2m时应设串筒、 溜槽以保证混凝土不发生离析现象。
( 4) 混凝土浇筑应连续进行, 因故必须间歇时, 控制好间歇时间。
( 5) 混凝土浇筑时的振捣情况, 振捣必须密实, 不得漏振。
( 6) 混凝土在初凝前的收浆抹平处理。
( 7) 对已浇筑混凝土进行养护, 养护时间是否符合规定要求。浇水次数应根据能保持混凝土处于湿润的状态来决定。一般底板、 中板、 顶板等采用储水养生, 侧墙等要固定人员定时采用喷淋养生。
( 8) 拆模顺序一般应为后支的先拆、 先支的后拆, 非承重部份先拆、 承重部份后拆。重大、 复杂的模板拆除应有拆模方案。
3) 防水工程:
( 1) 橡胶止水带的安装位置、 固定方式、 接头构造处理、 施工中是否有破损。
( 2) 钢板止水带的厚度、 宽度、 接头焊接质量、 埋设位置、 固定方式。
( 3) 施工缝表面凿除清理情况、 止水条敷设位置、 固定方式、 混凝土浇筑前是否有膨胀变形情况。
( 4) 防水材料必须为甲供材料。
( 5) 混凝土基面应平顺, 无蜂窝麻面、 干净、 不起砂、 不起灰, 竖固、 干燥。基面不得有外露钢筋、 螺杆等;
( 6) 检查阴阳角处做成圆弧形或倒角。
( 7) 卷材塔接长度, 长边大于100mm, 短边大于150mm, 搭接缝应错开。
( 8) 保护层的铺设要符合设计要求; 阴阳转角、 施工缝接缝处、 拉杆螺栓修补处等应按设计要求施作.
( 9) 涂料的均匀度、 厚度; 防水层表面应平整, 不得有漏涂、 翘边、 开口、 开裂、 空鼓等现象。
4) 模板脚手架工程:
( 1) 模板安装后, 检查结构和构件的各部分形状尺寸和相互位置应符合设计要求, 模板中心位置和标高必须正确。
( 2) 模板接缝必须严密, 不得漏浆。
( 3) 竖向模板和支架的支承部分, 安装在坚实的基础上, 并有足够的支承面积, 保证在浇筑混凝土时不致发生下沉.
( 4) 模板与混凝土的接触面涂隔离剂, 不宜用妨碍混凝土表面装饰工程的油质类, 提倡用水溶性的脱模剂.
( 5) 模板安装按设计及规范的规定设置起拱度。
( 6) 采用分层支模时, 下层楼板应具有承受上层荷载的能力或加设支架支撑, 上层支架立柱应对准下层支架立柱, 并铺设垫板.
( 7) 预埋件和预留孔洞按设计图纸进行预留预埋, 并浇筑砼时不至移动.
( 8) 模板采用拉杆螺栓固定时, 中间设止水环, 端部应加垫块, 拆模后其垫块孔应用膨胀水泥砂浆堵塞严密.
( 9) 结构变形缝处的端头模板应钉填缝板, 填缝板与嵌入式止水带中心线和变形缝中心线重合并用模板固定牢固.
( 10) 模板必须支撑牢固、 稳定, 不得有松动、 跑模、 超标准的变形下沉等现象。
( 11) 编制的脚手架工程施工组织设计; 并按批准的施工组织设计实施.
( 12) 脚手架搭设前应检查基底情况, 场地应平整、 夯实并设置排水措施。立于土地面上的立杆底部应支垫, 每根立杆的支垫面积应符合设计要求且不得小于0.15 m2。
( 13) 手架的搭设作业, 必须在统一指挥下, 严格按照批准的规定程序进行; 检查脚手板或其它作业层铺板的铺设是否铺平铺稳, 绑扎固定。
二、 暗挖法施工
( 1) 超前小导管注浆, 工作面前方深孔注浆和大管棚超前注浆, 根据工程情况能够单独使用, 也可配合使用。施工时, 要严格按照批准的施工方案执行。
( 2) 按设计要求放样测量。
( 3) 开挖应在降水后进行, 确保无水施工。
( 4) 严格按其施工组织设计所确定的施工方法进行开挖; 严格控制开挖断面尺寸, 不得欠挖。
( 5) 严格执行先加固后开挖的原则.
( 6) 严格执行挖、 支、 喷三环节紧跟的原则, 即开挖一步, 格栅架支一步, 喷射砼一步, 严禁开挖二步或多步后再施工初期支护的现象; 严格按设计或规范要求控制循环开挖步距.
( 7) 格栅、 纵向连接筋、 钢筋网所用材料及连接配件的种类、 型号、 规格是否符合设计要求, 严禁使用不符合要求的材料、 配件。
( 8) 严格控制喷射砼的材料和配比.
( 9) 喷射作业要分段、 分片、 自下而上进行, 喷头与受喷面垂直; 检查喷射混凝土的厚度。
( 10) 防水材料必须经过验收合格.
( 11) 测量开挖断面, 对欠挖部位应加以凿除, 对喷射砼表面凹凸显著部位一个分层找平; 外露的锚杆头及钢筋网头硬齐根切除, 并用水泥砂浆抹平; 基面应坚实、 平整、 圆顺、 无漏水现象.
( 12) 防水层塑料卷材应沿隧道环向由拱顶向两侧依次铺贴平顺, 与基面固定牢固, 其长短边搭接长度均不小于100mm; 相邻两幅卷材接缝应错开, 错开位置距结构转角处不应小于600mm; 搭接处应采用双焊缝焊接, 其焊缝宽度不小于10mm, 均匀连续, 不得有假焊、 漏焊、 焊焦、 焊穿等现象; 防水卷材应附于衬层上, 并固定牢固, 不得渗漏水。防水施工的成品保护和渗漏点处理补救措施: 二次结构完成后, 发现渗漏点时, 承包商要及时查明原因, 制定可行方案, 经项目监理机构审批后严格实施。
( 13) 隧道结构采用涂膜防水层施工时, 涂膜防水层应采用耐水、 耐裂、 和耐腐蚀、 无毒( 或低毒) 、 刺激性小的合成高分子或高聚物改性沥青涂料。施工前应进行涂布试验, 合格后方可正式施工; 涂膜防水层基层面必须坚实、 平整、 清洁, 不得有渗水、 结露、 凸角、 凹坑及起砂现象.
( 14) 采用油溶性或非湿固性涂料时, 基层面应保持干燥; 涂膜防水层应采用夹铺胎体增强材料时, 除应符合规范的规定, 其胎体搭接宽度为长边应为50mm, 短边应为70mm。
( 15) 初期支护周边收敛速度有明显减缓趋势, 累计收敛量已达到总量的80%; 初期支护表面如有裂纹, 应不再发展, 方可进行防水和二衬施工。
( 16) 在灌注衬砌砼之前, 检查开挖断面是否符合设计要求。
( 17) 模板台车就位后, 要求承包商进行位置、 尺寸的检查。
( 18) 预留误差量和预留沉落量应保证二次衬砌不侵入区间隧道建筑限界。
( 19) 砼宜采用输送泵输送, 坍落度应为: 墙体100～150mm, 拱部160～210mm; 振捣不得触及防水层、 钢筋、 预埋件和模板。
( 20) 衬砌砼达到设计强度后, 向拱顶部位进行压浆处理, 以使衬砌与围岩全面紧密接触, 以限制围岩后期变形, 改进城区受力状态。
三、 区间盾构施工
1、 端头土体加固
( 1) 采用多排搅拌桩加固土体时, 应确保桩体成三角形互相搭接。在打桩前应先探查地下管线。在盾构掘进前采取钻芯取样检测的方式, 做强度、 抗渗土工试验, 对加固效果加以验证。若不能满足设计要求, 应分析原因并采取补强措施。
( 2) 应对加固土体的均匀性进行检查, 一般采用水平探孔, 现场观察探孔有无渗漏或流砂等异常情况。
2、 管片制作
1) 用于管片制作的水泥、 钢筋、 砂、 石等材料必须符合设计及规范要求, 有出厂合格证, 并进行复试, 检测合格后方可使用。
2) 应采用高精度的模具, 模具应具有足够的承载能力、 刚度、 稳定性和良好的密封性能, 应满足管片尺寸和形状要求。
3) 管片混凝土的配合比必须经过试验合格后方可使用。
4) 管片钢筋骨架制作的精度控制。控制好钢筋的调直、 校正、 切断、 弯曲、 钢筋网片成型及总体骨架的焊接成型。
5) 严格控制混凝土搅拌、 灌注、 振捣、 养护施工。
6) 按要求进行混凝土抗压、 抗渗试验, 确保混凝土强度、 抗渗性能符合设计要求。
7) 严格控制管片的外形尺寸以及预埋件、 预留螺栓孔位置、 尺寸。
8) 采取有效措施, 做好管片的成品保护。, 严防管片堆放、 运输时损坏。
9) 管片每生产一环应抽查一块做检漏测试; 生产100环应抽查3环做水平拼装检验。
3、 盾构掘进
1) 控制好盾构机始发台的定位、 反力架的安装、 洞口橡胶密封条和洞门凿除、 临时管片的固定。
2) 洞门的位置尺寸符合设计要求。
3) 调整好盾构出井位置和角度, 确保盾构姿态的正确及防止载头现象。
4) 洞门钢筋割除从最后一层钢筋割除, 应自下而上进行才比较安全。
5) 始发掘进过程中严格控制盾构的姿态和推力, 加强监测, 根据监测结果调整掘进参数。
6) 尽可能的油调整盾构推力大小及合力作用位置的方式来控制盾构的推进轴线。用控制盾构纵坡达到调整盾构高程, 控制两侧对称千斤顶伸出差值调整盾构的平面位置。
7) 盾构每环的纠偏幅度应从小到大到小的规律控制, 以免造成管片开裂和影响下一环管片的拼装。
8) 盾构轴线控制纠偏要安照”及时、 连续”的原则, 决不能到最大量时再进行。
4、 管片拼装
1) 管片进场重点检查出厂质量证明, 外形尺寸、 预埋件、 螺栓预留孔位置和尺寸。螺栓的型号、 规格、 材质、 外观应符合设计要求。
2) 拼装前, 接风弹性密封垫、 止水条的粘贴应牢固。
3) 组装管片时, 应依照组装管片的顺序, 从下部开始逐次收回千斤顶, 防止围岩压力及工作面泥浆压力使盾构后退。
4) 纵向螺栓以设计标准测力扳手检测拧紧程度, 在掘进时, 依次拧紧将出工作车架的纵向螺栓。
5) 拼装过程中保持已成环管片环面及拼装管片各面的清洁。
6) 管片拼装后无贯通裂缝, 裂缝宽度不得超过设计和规范要求, 不许有混凝土剥落现象。
5、 壁后注浆
1) 选择合适的注浆材料, 具有完全填充盾尾空隙的流动性, 浆液压注后不产生离析且强度很快超过围岩的强度, 具有不透水性质。
2) 盾构推进时应进行同步注浆; 衬砌管片脱出盾尾后, 应配合地面量测及时进行壁后注浆。
3) 注浆过程严格控制注浆压力, 使壁后空隙全部充填, 注浆量应控制在130%-180%。注浆应从隧道两腰开始, 主玩顶部再注底部, 注浆后应将壁孔封闭。完工后及时将管路设备清洗干净。
