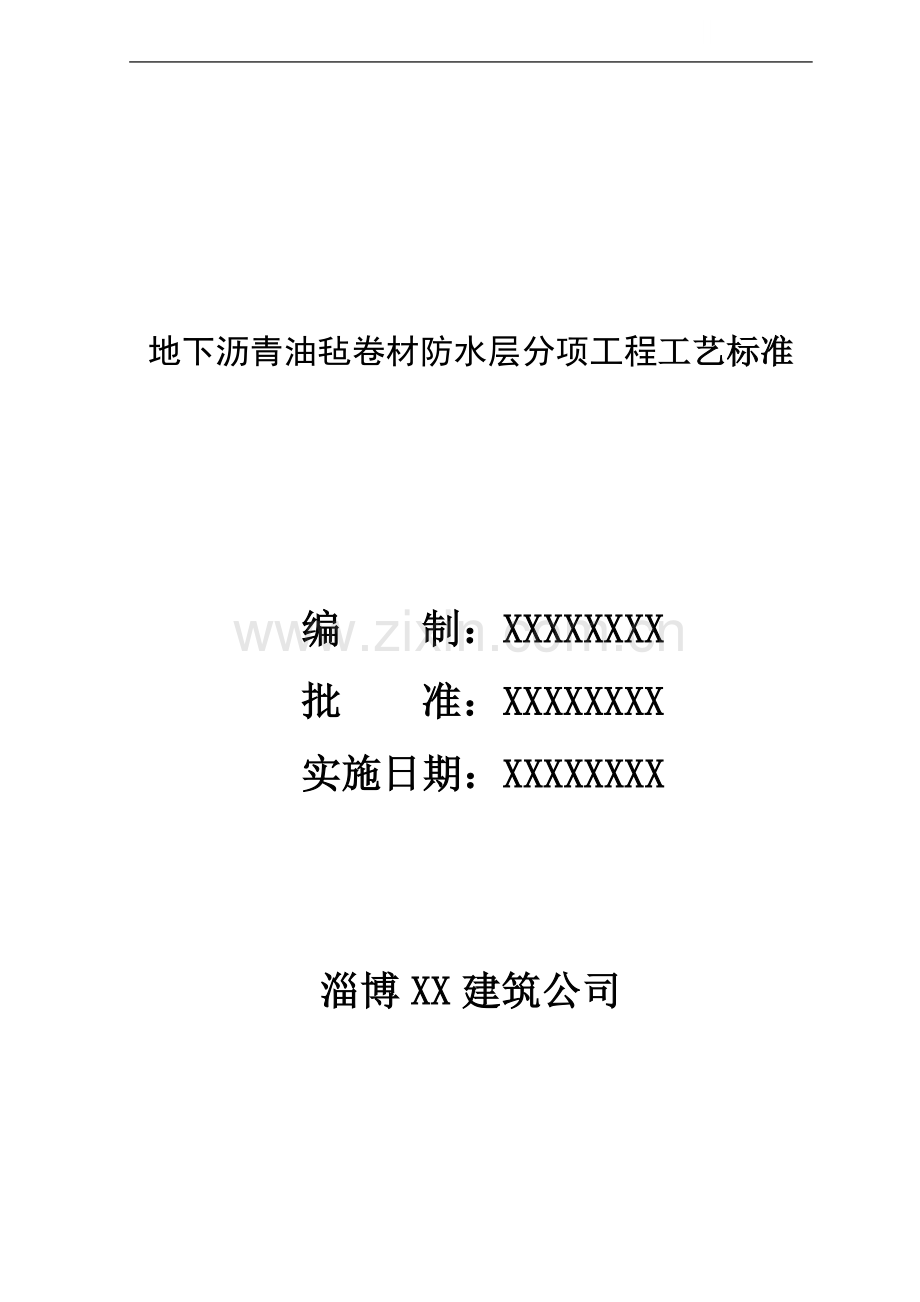

地下沥青油毡卷材防水层分项工程工艺标准

编 制：XXXXXXXX
批 准：XXXXXXXX
实施日期：XXXXXXXX

淄博XX建筑公司

地下沥青油毡卷材防水层分项工程质量管理
依据标准：
《建筑工程施工质量验收统一标准》 GB50300-2001
《建筑地基基础工程施工质量验收规范》GB50202-2002
《地下工程防水技术规范》 GB50108-2001
《地下防水工程施工质量验收规范》 GB50208-2002

1、范围
本工艺标准适用于高聚物改性沥青油毡地下防水层工程施工。
2、施工准备
2.1材料及要求：
2.1.1卷材：石油沥青油毡，一般有纸胎、玻璃丝布胎、麻布胎三种。
2.1.1.1沥青防水卷材规格，应符合表3-2的要求。
沥青防水卷材规格 表3-2
标号
宽度（mm）
每卷面积（m2）
卷重（kg）
350号
915
20±0.3
粉毡
≥28.5
1000
片毡
≥31.5
500号
915
1000
20±0.3
粉毡
≥39.5
片毡
≥42.5
2.1.1.2沥青防水卷材的物理性能，应符合表3-3的要求。
沥青防水卷材的物理性能 表3-3
项目
性能要求
350号
500号
纵向拉力（25℃±2℃时）
≥340N
≥440N
耐度度（85℃±2℃，2h）
不流淌，无集中性气泡

柔性（18℃±2℃）
绕φ20mm圆棒无裂纹
绕φ25mm圆棒无裂纹
不透水性
压力
保持时间
≥0.10MPa
≥30min
≥0.15MPa
≥30min

2.1.1.3沥青防水卷材的外观质量，应符合表3-4的要求。

沥青防水卷材的外观质量要求 表3-4
项目
外观质量要求
孔洞、硌伤
不允许
露胎、涂盖不匀
不允许
折纹、折皱
距卷芯1000mm以外，长度不应大于100mm
裂纹
距卷芯1000mm以外，长度不应大于10mm
裂口、缺边
边缘裂口小于20mm，缺边长度小于50mm，深度小于20mm，每卷不应超过四处。
接头
每卷不应超过一处
2.1.2胶结材料：
2.1.2.1建筑石油沥青10号、30号配制沥青玛帝脂使用。
2.1.2.2道路石油沥青60号甲、60号乙或其熔合物。
2.1.2.3沥青玛帝脂的质量要求，应符合表3-5的要求。
沥青玛帝脂的质量要求 表3-5
标
号
指
标
名
称

S-60
S-65
S-70
S-75
S-80
S-85
耐热度（℃）
用2mm厚的沥表玛帝脂粘合两张沥青油毡，于不低于下列温度（℃）中，在1﹕1坡度上停放5h，沥青玛帝脂不应流淌，油毡不应滑动
60
65
70
75
80
85
柔韧性（mm）
涂在沥青油毡上的2mm厚的沥青玛帝脂层，在18±2℃时，围绕下列直径（mm）的圆棒，用2s的时间以均衡速度弯成半周，沥青玛帝脂不应有裂纹
10
15
15
20
25
30
粘结力
用手将两张粘贴在一起的油毡慢慢地一次撕开，从油毡和沥青玛帝脂的粘贴面的任何一面的撕开部分，应不大于粘贴面积的1/2
2.1.3其他材料
2.1.3.1配制玛帝脂的填充料：滑石粉、板岩粉、云母粉、石棉粉。

2.1.3.2汽油、粗砂、水泥、豆石（绿豆砂）等。
2.2主要机具
一般应备有沥青锅、鼓风机、油桶、油勺、油壶、漏勺、胶皮板刷、棕刷、皮老虎、长温度计（300～350℃）、保温车、消防器材等。
2.3作业条件：
2.3.1地下水位高于防水层的施工部位，应先做好降低地下水位和排水工作，将地下水位降至防水层底标高以下300mm，并保持到防水层施工完毕。
2.3.2铺贴防水层的基层应干燥、平整，并不得有起砂、空鼓、开裂等现象，阴阳角处应做成圆弧形或钝角。
2.3.3地面或墙面的预埋管件、变形缝等处应进行隐蔽工程检查验收，使其符合设计和施工验收规范的要求。
2.3.4外防水内贴法施工时，应在需要铺贴立墙防水层的外侧，按设计要求砌筑永久性保护墙，防水层一侧的立墙面抹1﹕3水泥砂浆找平层，达到表面干燥后，方可做防水层的施工。
2.3.5外防水外贴法施工时，清出防水层接槎部位，结构表面应按设计要求做找平层，干燥后方可做防水层。
2.3.6箱型与抗压板钢筋混凝土底板下铺贴油毡卷材防水层前，应在垫层上抹好水泥砂浆找平层，待干燥后方可进行防水层施工。
2.3.7沥青油毡卷材防水层施工的环境温度不应低于5℃。
3、操作工艺
3.1工艺流程：
3.1.1平面铺贴卷材工艺流程：
保护墙放线砌筑保护墙抹保护墙找平层
抹垫层找平层养护清理喷涂冷底子油
铺贴附加油毡层铺第一层立墙油毡铺第一层平面油毡（分层先立面后平面）抹保护层
3.1.2立面铺贴卷材工艺流程：
拆除根部临时保护墙——结构面抹找平层——养护——喷涂冷底子油——接铺阴阳角处附加层——铺第一层油毡——铺第二层油毡（按设计分层铺设）——砌筑保护墙（保护层）。
3.2保护墙放线：建筑物基础底板垫层施工后，按施工图测放保护墙位置线。
3.3砌筑保护墙：按设计要求砌筑保护墙至基础底板上平标高以上200mm。为使墙体面防水卷材接槎，加砌四皮砖临时保护墙，该四皮砖砌筑时用石灰砂浆，待做外墙体防水时拆除以满足底板
防水卷材与墙体防水卷材的搭接宽度。
3.4结构防水面基层抹找平层：为卷材粘贴牢固，在底板垫层、保护墙、结构基体做防水面，应抹找平层，使防水卷材铺贴在一个平顺的基面上。要求阴阳角抹成圆角。
3.5找平层养护：找平层抹完后应浇水养护，使其强度上升后，经干燥方可做防水层。
3.6喷涂冷底子油：为使铺贴防水卷材沥青玛帝脂与基层结合，在铺卷材前，应在铺贴面上，喷涂冷底子油两道。
冷底子油配制比例和方法：
比例：重量比30%的沥青：70%的汽油。
配制方法：将沥青加热至不起泡沫，使其脱水，冷却至90℃，将汽油缓缓注入沥青中，随注入随搅拌至沥青全部溶解为止。
3.7铺贴卷材防水层
3.7.1平面铺贴卷材：铺贴卷材前，宜使基层表面干燥，先喷冷底子油结合层两道，然后根据卷材规格及搭接要求弹线，按线分层铺设，铺贴卷材应符合下列要求：
3.7.1.1粘贴卷材的沥青胶结材料的厚度一般为1.5～2.5mm。
3.7.1.2卷材搭接长度：长边不应小于100mm，短边不应小于150mm。上下两层和相邻两幅卷材的接缝应错开，上下层卷材不得相互垂直铺贴。
3.7.1.3在平面与立面的转角处，卷材的接缝应留在平面上距立面不小于600mm处，见图3-1。
3.7.1.4在所有转角处均应铺贴附加层。附加层可用两层同样的卷材，也可用一层抗拉强度较高的卷材。附加层应按加固处的形状仔细粘贴紧密，见图3-1。
3.7.1.5粘贴卷材时应展平压实。卷材与基层和各层卷材间必须粘结紧密，多余的沥青胶结材料应挤出，搭接缝必须用沥青胶结料仔细封严。最后一层卷材贴好后，应在其表面上均匀地涂刷一层厚度为1～1.5mm的热沥青胶结材料。同时撒拍粗砂以形成防水保护层的结合层。
3.7.1.6平面与立面结构施工缝处，防水卷材接槎的处理见图3-2。

3.7.2立面铺贴卷材：铺贴前宜使基层表面干燥，满喷冷底子油两道，干燥后即可铺贴。铺贴立面卷材，有两种铺贴方法，其做法要求如下：
3.7.2.1立面卷材防水层外防外贴法：应先铺平面，后铺贴立面，平立面交接处应加铺附加层。一般施工将立面底根部根据结构施工缝高度改为外防内贴卷材层，接槎部位先做的卷材应留出搭接长度，该范围的保护墙应用石灰砂浆砌筑，待结构墙体积做外防外贴卷材防水层时，分层接槎，外防水错槎处接缝见图3-2。经验收后砌筑保护墙。
3.7.2.2立面卷材防水层外防内贴法：在结构施工前，应将永久性保护墙砌筑在与需防水结构同一垫层上。保护墙贴防水卷材面应先抹1﹕3水泥砂浆找平层，干燥后喷涂冷底子油，干燥后即可铺贴油毡卷材。卷材铺贴必须分层，先铺贴立面，后铺贴平面，铺贴立面时应先铺转角，后铺大面；卷材防水层铺完后，应按规范或设计要求做水泥砂浆或混凝土保护层，一般在立面上应在涂刷防水层最后一层沥青胶材料时，粘上干净的粗砂，待冷却后，抹一层10～20mm厚的1﹕3水泥砂浆保护层；在平面上可铺设一层30～50mm厚的细石混凝土保护层。外防内贴法保护墙铺设转折处卷材的方法见图3-3。
3.7.2.3防水卷材与管根埋设件连接处的作法见图3-4。
3.7.2.4采用埋入式橡胶或塑料止水带的变形缝作法见图3-5。

3.8保护层或保护墙；
外防内贴卷材防水层表面应做保护层，平面卷材面做细石混凝土保护层厚度为30～50mm；立面抹1﹕3水泥砂浆保护层，10～20mm厚。
4、质量标准
按铺贴面积每100m2作为一处抽查，且不少于3处。
主控项目：
1、 卷材防水层所用卷材及主要配套材料必须符合设计要求。卷材按第4.3.2条检查，卷材厚度按第4.3.4条检查。检查出厂合格证、质量检验报告和现场抽样试验报告。
2、 卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求。观察检查。
一般项目：
1、卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处应做成圆弧形。同时符合第4.3.3条规定。观察检查。
2、卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。观察检查。
3、 侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀一致。观察检查。
4、卷材搭接宽度的允许偏差为-10mm。观察和尺量检查。

卷材防水层工程质量检验标准
项目
序号
项 目
允许偏差或允许值
检查方法
主控
项目
1
卷材及配套材料质量
第4.3.10条
检查出厂合格证、质量检验报告和现场抽样试验报告
2
细部做法
第4.3.11条
观察检查
—般
目
1
基层质量
第4.1.12条
观察检查
2
卷材搭接缝
第4.1.13条
观察检查
3
保护层
第4.1.14条
观察检查
4
卷材搭接宽度允许偏差mm
-10
观察和尺量检查
注：按铺贴面积每lOOm2作为一处抽查，且不少于3处
5、成品保护
5.1地下卷材防水层部位预埋的管道不得碰损变位和堵塞杂物。
5.2卷材防水层铺贴完成后，要及时做好保护层，防止结构施工碰坏防水层；外贴防水层铺贴完成后，应按设计砌好保护墙。
5.3卷材平面防水层施工中和完成后，不得在防水层上放置材料或防水层用作施工运输车道。
6、应注意的质量问题
6.1卷材防水层空鼓：卷材防水层空鼓，发生的原因多是卷材防水层的基层含水率高，找平层未干燥，就施工卷材防水层，将湿气封在里面，遇热气体将防水层鼓起；另外铺贴油毡卷材时，压得不紧，粘贴不密实，窝住操作时的热气，使卷材起泡、空鼓。施工时应注意基层干燥，操作中应压实粘紧，不可窝住气体，即可防止空鼓的发生。
6.2渗漏：地下卷材防水工程渗漏主要发生在穿墙管处、螺栓处、变形缝处和卷材接槎处，其原因是：这些特殊部位做防水的基层处理不好，结构不密实，找平层收头不严密；卷材附加层收边不严，卷材裁割不规矩；变形缝止水带捻压不好，结构变形等原因使变形缝处漏水；卷材接槎处先后施工的接槎卷材有破损，铺粘不严而漏水。施工中应根据不同的特殊部位，采取规范规定的处理方法，操作时认真按形状剪裁卷材，周边压平贴严，粘结牢固，在完成这些部位附加层铺贴后，精心检查，把好验收关。
7、质量记录
7.1防水卷材产品合格证及复试资料。
7.2沥青胶结材料配制及粘贴试验资料。
7.3隐蔽工程检验资料及质量检验评定资料。
