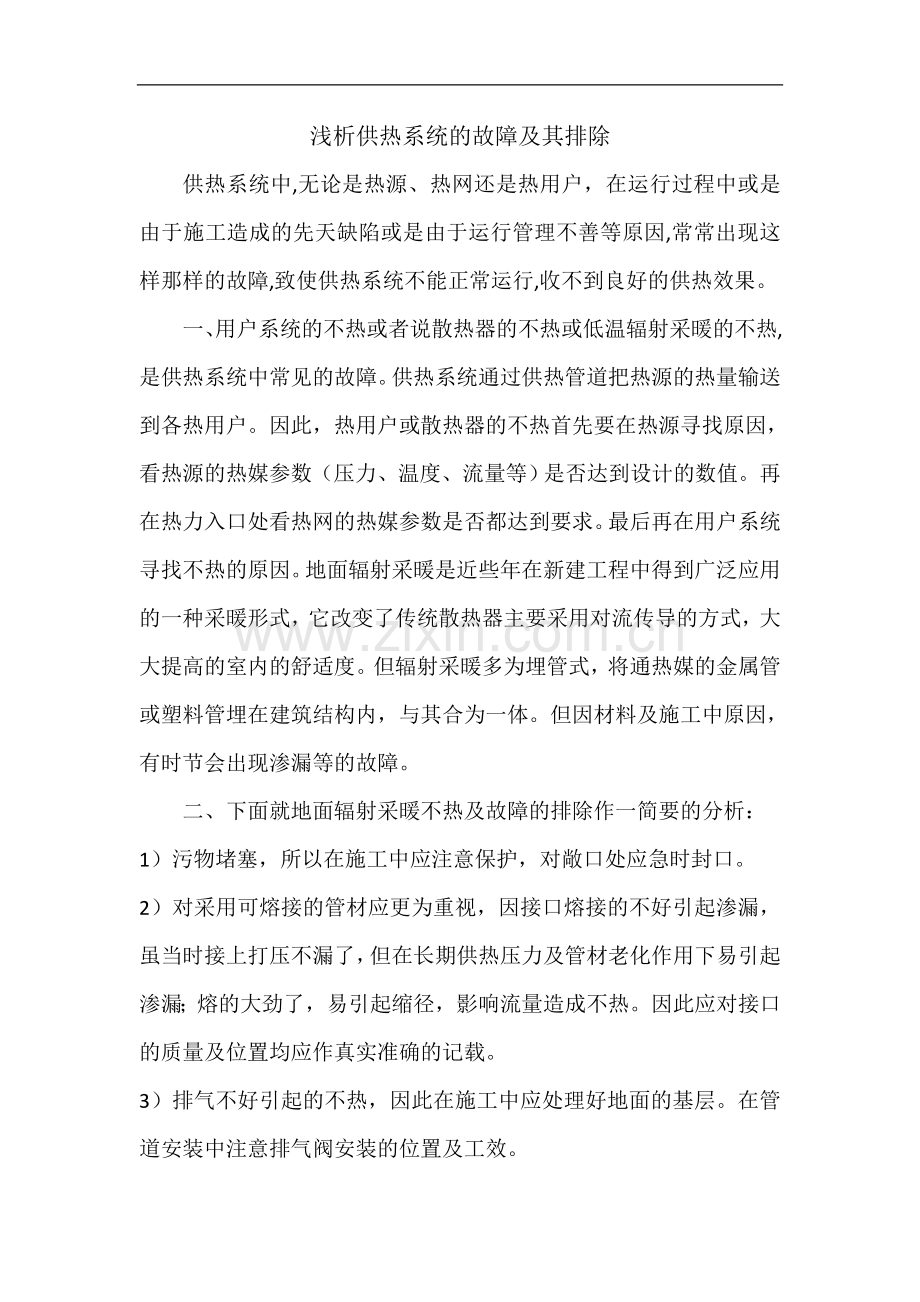

浅析供热系统的故障及其排除.doc

浅析供热系统的故障及其排除
供热系统中,无论是热源、热网还是热用户，在运行过程中或是由于施工造成的先天缺陷或是由于运行管理不善等原因,常常出现这样那样的故障,致使供热系统不能正常运行,收不到良好的供热效果。
一、用户系统的不热或者说散热器的不热或低温辐射采暖的不热,是供热系统中常见的故障。供热系统通过供热管道把热源的热量输送到各热用户。因此，热用户或散热器的不热首先要在热源寻找原因，看热源的热媒参数（压力、温度、流量等）是否达到设计的数值。再在热力入口处看热网的热媒参数是否都达到要求。最后再在用户系统寻找不热的原因。地面辐射采暖是近些年在新建工程中得到广泛应用的一种采暖形式，它改变了传统散热器主要采用对流传导的方式，大大提高的室内的舒适度。但辐射采暖多为埋管式，将通热媒的金属管或塑料管埋在建筑结构内，与其合为一体。但因材料及施工中原因，有时节会出现渗漏等的故障。
二、下面就地面辐射采暖不热及故障的排除作一简要的分析：
1）污物堵塞，所以在施工中应注意保护，对敞口处应急时封口。
2）对采用可熔接的管材应更为重视，因接口熔接的不好引起渗漏，虽当时接上打压不漏了，但在长期供热压力及管材老化作用下易引起渗漏；熔的大劲了，易引起缩径，影响流量造成不热。因此应对接口的质量及位置均应作真实准确的记载。
3）排气不好引起的不热，因此在施工中应处理好地面的基层。在管道安装中注意排气阀安装的位置及工效。

4）过滤器堵塞引起的不热；
5）支管与立管连接位置的不当引起的不热，因支管一般为DN25等细管与立管多为焊接安装，因开口不当及支管进入立管过长引起不热。6）管路敷设中曲率半径过小造成折弯引起阻力增大影响流量或堵塞。
三、有时因管路上方砼施工中发生磕碰造成管壁破坏，虽当时打压合格，可是经长时间供热及压力作用，发生渗漏。如发现此类情况：1）应先对发生渗漏处的管路进行打压，以确定具体管路。另应在管路敷设中按设计图纸进行施工，不应随意改变，各别有改变处，应认真作好管路隐蔽记录。2）如地面面层为面砖，因不易确定其漏水处；可先关闭回水阀门，开启供水阀门，因发生渗漏其地表温度会有变化，另用手动加压泵加压，渗漏处一般基本可确定。
四、对散热器用户系统的不热：1）集气罐的安装和操作不当，集气罐应安装在弯头，丁字管等产生局部阻力部位的一定距离（500~800mm）的地方。以免由于局部阻力所形成的涡流妨碍气泡从水中分离，使集气罐不能有效地发挥作用。2）管道或散热器中的气囊：散热器的支管和水平干管的逆坡或弯曲方向不对都会造成囊，使采暖系统不能正常工作。对于热水采暖和蒸汽采暖使用圆翼散热器时，要注意连接应当使用偏心法兰。否则也会在散热器内造成气囊。五、管道或散热器堵塞引起的不热。1）由于各种原因常会使管道或散热器中积有泥土、砂子、钢屑、焊渣等杂物，导致系统运行时热媒循环发生堵塞，使供热系统达不到预期的效果。在供热系统中，最易
发生堵塞的地方通常有：各种型式和用途的阀门；三通和四通特别是直径较小的三通、四通处；管路直径由大变小及活接头和管接头处；混水器、调压板处；急转弯的弯头等处。2）对于双管下分式用户系统，如果某立管上部热面下部不热，那么堵塞的管段可能是在热与不热部分连接的那些管段上。3）对于双管上分式系统，如果某立管是上部散热器热面下部不热，堵塞的管段就有可能发生在热与不热部分连接的供水管段上。相反上不热下热堵寒就有可能发生在回水段上。整个立管上所有散热器都不热那么发生堵塞的在供水、回水干管可能性较大。4）对于垂直单管式系统，如果位于供水管路始端或末端立管上整个散热器都不热，那么可能是立管上的某些部位发生堵塞，也可能是位于立管上部相对称的两组散热的供、回水支管或两散热器同时发生堵塞。这是由于流体中冲刷管内铁锈杂质到小管径处积存造成的堵塞现象。对于单管跨越式系统，如果某立管上所有散热器都不热，那么既要考虑立管上的某些部位堵塞，供、回水支管或散热器不热还要看跨越管是否发生堵塞。
特别应该指出，对于一个异程式热水采暖系统，如果是最远的立管上所有的散热器都不热，除用上述方法考虑管道或散热器是否堵塞外，还要看是不是热媒形成短路或由于系统作用压力不够使热媒不能通过最远立管循环或由于干管有非整体性堵塞，使其阻力增加，造成最远立管的热媒流量不足或不流动现象发生。4、安装不当引起的不热1）双管热水采暖系统在供水支管上漏装调节阀门。这样有能消除由于上层环路形成的自然
循环作用压力，就可能造成上层散热器过热、下层散热器不热或热的不够。2）管道连接不当造成的不热。立管与散热器支管连接处伸出的螺纹使立管的水流阻力增大，使热媒流量减少，从面造成散热器不热现象。如果干管与立管的连接处产生绕流，导致连接立管内热媒流量减少或滞流，造成整个立管不太热或完全不热。3）阀门安装不当造在的不热4）操作不当引起的不热在热水采暖系统开始运行时，由于充水过快或充水不够都会造成系统的不热。因此，在操作时要慢慢充水使空气来得及排出。要检查膨胀水箱或高处的集气罐是否有水，必须保证使水充到必要的高度。以上所述的不热及其故障的排除主要适用于热水采暖系统，蒸气采暖系统一般能较正常运行。如果发生有热就要看系统是否发生水堵、气堵、水器发生故障、系统初调节遭到破坏、送汽压力不稳定或蒸汽压力不足等情形。并有针对性地排除故障。
