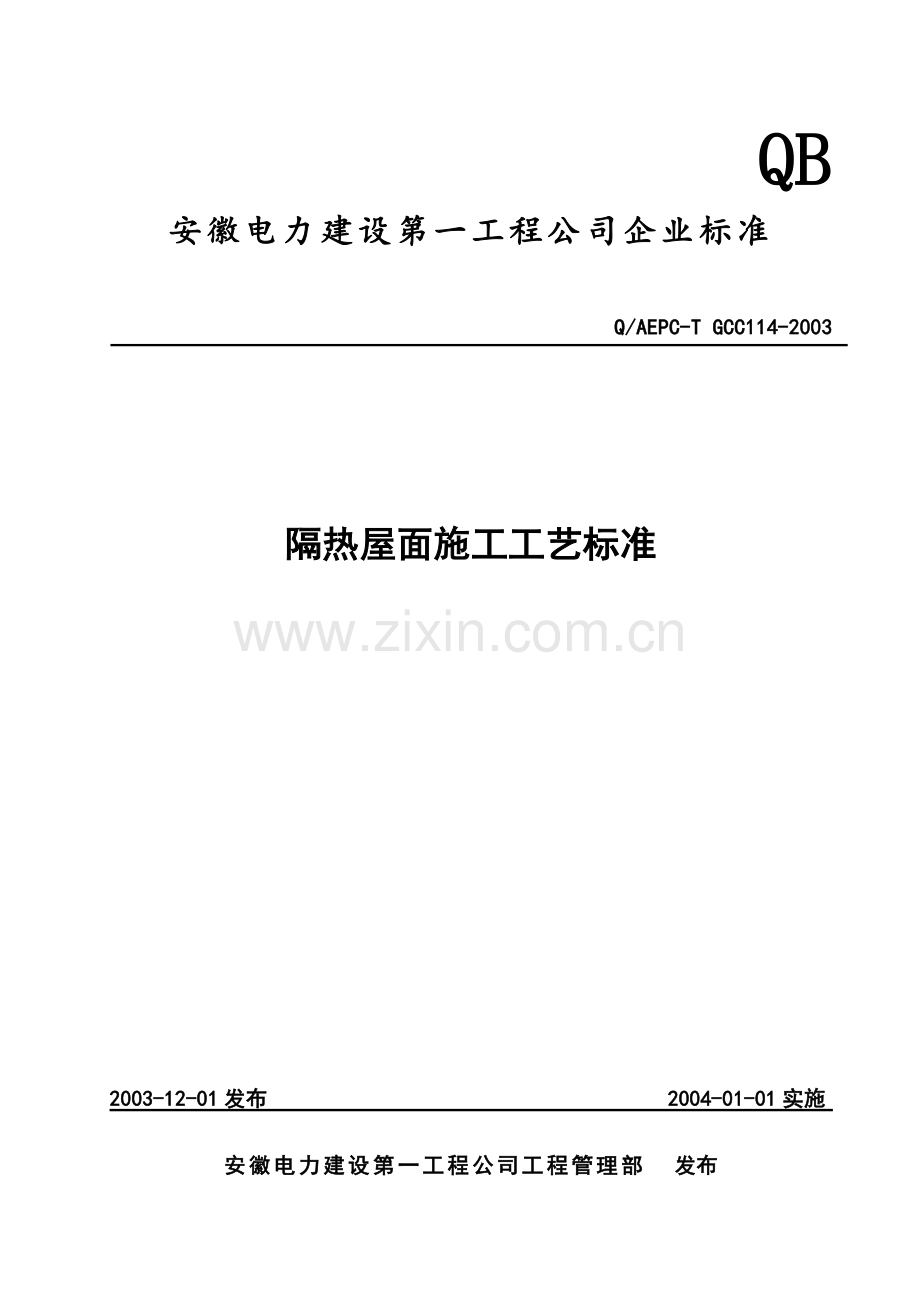

隔热屋面施工工艺标准.docx

QB
安徽电力建设第一工程公司企业标准

Q/AEPC-T GCC114-2003

隔热屋面施工工艺标准

2003-12-01发布 2004-01-01实施
安徽电力建设第一工程公司工程管理部 发布
目 次

前 言 I
1 范围 1
2 规范性引用文件 1
3 施工准备 1
3.1 人员准备 1
3.2 技术准备 1
3.3 材料准备 1
3.4 作业条件 1
4 施工工艺 1
4.1 工艺流程 1
4.2 架空隔热屋面施工工艺 2
4.3 蓄水屋面施工工艺 2
4.4 种植屋面施工工艺 4
5 质量标准 4
5.1 架空屋面 4
5.2 蓄水屋面 5
5.3 种植屋面 5
6 成品保护 5
7 职业安全健康和环境措施 5
7.1 施工过程危害及控制措施 5
7.2 环境因素及控制措施 5
8 质量记录 6

前 言

为了提高隔热屋面的施工质量，加强施工过程的质量、材料、安全文明、环保控制、严格按工程建设标准强制性条文施工，认真贯彻执行国家现行的验收规程规范，制定特本工艺标准。
本标准主要起草人：刘飞
本标准审核人： 陈尚文
本标准批准人： 李传玉

隔热屋面施工工艺标准
1 范围
本标准规定了刚性防水屋面的施工工艺标准。
本标准适用于一般建筑工程施工、火电工程施工，其它项目施工可参照执行。
2 规范性引用文件
GB 50207-2002 《屋面工程质量验收规范》
3 施工准备
3.1 人员准备
瓦工、防水工、混凝土工、钢筋工、普工等。防水工需持防水施工工证上岗。
3.2 技术准备
a) 隔热屋面施工方案已经制定，并经过审核、批准；
b) 已经向操作班组做了书面技术交底。
3.3 材料准备
a) 进场材料已经过取样试验，质量达到有关技术标准的规定；
b) 屋面工程所需的各种预埋件已全部进入现场；
c) 所用的架空板、走道板、水泥、砂、石等材料的质量，必须符合要求；
d) 架空材料、反射涂料等已经选定，并经过试验确定了有关技术参数。
3.4 作业条件
a) 屋面防水层已经施工完毕；
b) 嵌缝已经进行了处理，并做了保护；
c) 屋面上的各种管道、埋件等已经安装就位、埋设妥当；
d) 所有施工机械已经试运正常，可以投入使用。
4 施工工艺
4.1 工艺流程
4.1.1架空隔热屋面施工工艺流程
施工准备
清理屋面上的落灰、杂物
布置并砌筑支座
水泥浆勾缝
涂隔热涂料
铺设架空板

图1 架空隔热屋面施工工艺流程
4.1.2蓄水屋面施工工艺流程

施工准备
刚性防水层或刚性保护层施工
分仓墙施工
蓄水试验
覆盖预制砼盖板
安装自动补水装置
蓄水
渗漏
不渗漏

图2 蓄水屋面施工工艺流程

4.1.3种植屋面施工工艺流程
施工准备
刚性防水层或刚性保护层
挡墙施工
蓄水试验
覆盖种植介质
泻水管、排水管安装
渗漏
不渗漏

图3 种植屋面施工工艺流程
4.2 架空隔热屋面施工工艺
架空屋面是在屋面上支撑架空板，在烈日与屋面之间形成一道通风的隔热层，从而使屋面表温得到降低。架空层的坡度不宜大于5%；雨天、雪天、大风天气不得施工。
架空屋面宜在通风较好的建筑物上使用，不宜在寒冷地区采用。
4.2.1 架空高度
架空隔热层的高度应按照屋面宽度或坡度大小的变化确定。根据有关数据显示，架空层过小则隔热效果不显著，如果空气层逐渐增大，则屋顶内表面温度逐渐降低，但增加到一定程度后，降温效果逐渐减缓。因此如设计无要求，一般以100~300mm的距离为宜。
4.2.2 技术要求
a) 架空隔热板与山墙、女儿墙间应留出250mm的距离。不宜太宽，以防止降低隔热效果；也不宜太窄，以防止堵塞和便于清理杂物
b) 支座的布置应整齐划一，条形支座应沿纵向平直排列；点式支座应沿纵横向排列整齐，保证通风顺畅无阻。
c) 架空隔热构件要铺平、垫稳，缝隙用水泥沙浆勾填严密，并将舌头灰刮平，并按设计要求留变形缝。
d) 空气间层内的灰浆杂物要清扫干净，以减少空气流通时的阻力。
e) 架空隔热制品的质量应符合下列要求：
非上人屋面的粘土砖强度等级不应低于MU7.5；上人屋面的粘土砖强度等级不应低于MU10。
混凝土板的强度等级不应低于MUC20，板内宜加放钢丝网片。
4.2.3 屋面施工
a) 基层要求
架空隔热层施工前，应先将屋面清扫干净，并根据架空板的尺寸，弹出支座中心线。
b) 支座底部防水层加强处理
支座底部的卷材或涂膜柔性防水层承受支座的重压，易遭损坏，所以应在支座部位用附加防水层作加强处理，加强的宽度应大于支座底面边线150~200。支座采用强度等级为M5的水泥沙浆砌筑，支座应座稳。
c) 铺设架空板
铺设架空板时应将灰浆刮平，并随时扫净掉在屋面防水层上的落灰、杂物等。操作时不得损伤已完工的防水层。
d) 通风道设置
根据当地炎热季节最大频率风向（主导风向）的走向，宜将进风口设置在正压区，出风口设置在负压区。当屋面宽度大于10m时，应设置通风屋脊。
4.3 蓄水屋面施工工艺
采用蓄水屋面是防止夏日烈日暴晒、降低室温的一种有效措施，但它对防水层的要求很高。蓄水屋面要求各部门的水位大致相等，以使屋面结构层均匀受力，所以要求屋面坡度较平缓，一般不宜大于0.5%。这样也可避免因屋面坡度过大而引起水位落差过大，而导致屋顶浅水部位出现干涸现象。
蓄水屋面一般用于南方气候炎热的地区，不宜在寒冷地区、地震区和震动较大的建筑物上使用；可用于屋面防水等级为Ⅲ级的工业与民用建筑，但防水等级为Ⅰ、Ⅱ级时不宜采用（屋面上建游泳池者例外）。
4.3.1 蓄水深度
由于加大蓄水层深度对隔热效果影响不大，故蓄水深度宜为150~200mm。
4.3.2 技术要求
a) 蓄水屋面应采用刚性防水层或在卷材、涂膜防水层上面再做刚性防水层，防水层应采用耐腐蚀、耐霉烂、耐穿刺性能好的材料。
b) 做好蓄水屋面的节点处理。应针对屋面具体情况，对节点部位采取刚柔并举，多道设防的处理措施。
c) 对屋顶楼板的质量要求要严格，混凝土的强度、密度性均应符合规范规定。结构层嵌填密封材料后，宜在屋面上作蓄水试验，无渗漏后再做上部防水层。
d) 蓄水屋面应划分为若干蓄水区，每区的边长不宜大于10m，在变形缝的两侧应分成两个互补连通蓄水区；长度超过40m的蓄水屋面应做横向伸缩缝一道。蓄水屋面应设置人行通道。
e) 刚性防水层应满足相应的技术要求，且完工后应及时养护。养护好后方可蓄水，蓄水后不得断水。
f) 蓄水屋面所设的溢水口、排水管和给水管等，应在浇筑混凝土防水层前安装完毕，不得事后在防水层上凿孔打洞。防水层施工后，管道、洞口不得移位安装和重新设置。各种管道的密封防水处理应符合密封防水的施工要求。
g) 每个蓄水区的防水混凝土应一次浇筑完毕，不得留施工缝。
4.3.3 屋面施工
a) 防水层、基层要求
蓄水屋面的防水层一般可选择补偿收缩混凝土刚性防水层；当采用卷材或涂膜作防水层时，则宜抹水泥沙浆保护层加以保护；也可采用刚柔复合防水层，即在柔性防水层上，浇筑一道补偿收缩混凝土防水层，则防水性能将更加可靠。各种材料防水层的施工方法、要求、施工条件和注意事项应符合相应材料的施工规定。不得采用纸胎石油沥青油毡作防水层。
b) 蓄水区防水层和分仓墙的施工
蓄水屋面应用分仓墙划分为若干个蓄水区，每区的边长不宜大于10m；在变形缝的两侧，由分仓墙隔成两个互不连通的蓄水区；长度超过40m的蓄水屋面，应做横向伸缩缝一道。
用刚性材料作防水层时，每个蓄水区的防水混凝土应一次浇筑完毕，不得留施工缝，以保证每个蓄水区的防水混凝土收缩均匀。蓄水区内立面与平面的防水层应同时做好。溢水管口径的大小和设置数量，应视降雨量而定，即溢水管的排水量之和应等于或大于雨季单位面积内的最大降雨量，使雨水能及时排出，保持蓄水深度在规定范围之内。

分仓墙与平面防水层的钢筋网绑扎后，补偿收缩混凝土应连成一体进行浇筑。如需分体浇筑时，待平面防水层浇筑后，可在平面与立面交界处施工缝的中心线部位贴放闭环SPJ型遇水膨胀橡胶或BW膨胀止水带，如图4所示。分仓墙应设置在板端缝承重墙部位，厚度宜为150~200mm。
图4 分体浇筑分仓墙
分仓墙也可用砖进行砌筑，砌筑用水泥沙浆的强度等级为M10，并应掺10%的UEA膨胀剂或其他膨胀剂。砌筑前，先将砖块吸水至饱和状态，再用M10补偿收缩水泥沙浆打底，厚度一般不少于10mm，然后用单砖进行砌筑。砖缝间的沙浆必须饱满，严禁出现“通缝”现象，饱满度应达到85%以上。墙的顶部应设置Φ6或Φ8的钢筋砖带，也可采用钢筋混凝土压顶，以增加其整体性。分仓墙的迎水面应用掺10%~15%的UEA膨胀剂、强度等级为M10的水泥沙浆抹面；厚度为20~30mm，不宜太薄，以防曝皮掉落，失去防水作用。
蓄水屋面在使用过程中的维护管理工作非常重要，如清理污垢杂物，疏通溢水管道，查看蓄水深度等；有的还发展成为养殖屋面，这就更增加了日常管理的工作量。由于管理人员需经常在屋面上走动，所以蓄水屋面需设置人行通道。人行通道亦应设置在承重墙部位，通道部位的防水层需和整个屋面的防水层连成一个整体。用柔性材料作防水层时，通道部位应增设附加层。
用柔性材料作蓄水屋面的防水层时，不宜采用外露防水形式，而宜用掺10%的UEA膨胀剂、强度为M10的水泥沙浆抹面作保护层，厚度宜为20~30mm。用普通水泥沙浆抹保护层时，宜采用1：2.5~3的水泥沙浆。
4.4 种植屋面施工工艺
4.1.1 技术要求
a) 种植屋面应用刚性防水层，或柔性防水层上加可靠的刚性保护层。
b) 种植介质宜选用蛭石、锯末等质轻、松散的材料。而屋面结构层应在常规设计的基础上，增加种植介质的荷载，并确保屋面结构的承载能力。
c) 种植屋面的防水层应采用耐腐蚀、耐霉烂、耐穿刺性能好的材料。
d) 种植屋面采用卷材防水层时，上部应设置细石混凝土保护层。
e) 种植屋面应用1%~3%的坡度。种植屋面四周应设挡墙，挡墙下部应设泄水孔，孔内侧放置放置疏水粗细骨料。
f) 种植覆盖层的施工应避免损坏防水层；覆盖材料的厚度、质（重）量应符合设计要求。
4.1.2 屋面施工
a) 防水层、基层要求
种植屋面的防水层承受种植介质和植物根系的爬扎，所以应选择耐腐蚀、耐霉烂、耐穿刺性能好的防水材料作防水层，不得使用纸胎石油沥青油毡作防水层。当用其他卷材或涂料等柔性材料作防水层时，上部应用刚性材料作保护层。
种植屋面四周应设置围护挡墙及泄水管、排水管。泄水管（孔）的留设位置及方法应正确，既要防止堵塞，又要防止种植介质的流失，并能及时排出因雨水或其他原因而造成的过多水分。
b) 防水层施工
种植屋面防水层的施工要求与蓄水屋面防水层相同。种植屋面泛水的防水层高度应高出溢水管口100mm。种植屋面日常的管理工作很重要，所以应设置人行通道、设置方法与蓄水屋面相同。
种植屋面防水层施工完成后，在覆土前应进行蓄水试验，蓄水静止时间不应小于24h，当确认不渗漏后才能进行覆盖。如采用刚性材料作防水层时，则应按照刚性材料防水施工方法中的养护方法进行养护，然后方可进行蓄水试验。
c) 种植覆盖层施工
覆盖种植介质时应避免损坏防水层，因防水层一旦遭到损坏，渗漏部位既不容易查找，又不容易修复。覆盖层的厚度、重量应严格控制在设计要求的范围之内，防止过量超载影响屋面结构的整体稳定性。
5 质量标准
5.1 架空屋面
5.1.1主控项目
架空隔热制品的质量必须符合设计要求，严禁有断裂和露筋等缺陷。
检验方法：观察检查和检查构件合格证或试验报告。
5.1.2一般项目
a) 架空隔热制品的铺设应平整、稳固，缝隙勾填应密实；架空隔热制品距山墙或女儿墙不得小于250mm，架空层中不得堵塞，架空高度及变形缝做法应符合设计要求。
检验方法：观察和尺量检查。
b) 相邻两块制品的高低差不得大于3mm。
检验方法：用直尺和楔形塞尺检查。
5.2 蓄水屋面
主控项目
a) 蓄水屋面上设置的溢水口、过水口、排水口、溢水管，其大小、位置、标高的留设必须符合设计要求。
检验方法：观察和尺量检查。
b) 蓄水屋面防水层施工必须符合设计要求，不得有渗漏现象。
检验方法：蓄水至规定高度观察检查。
5.3 种植屋面
主控项目
a) 种植屋面挡墙泄水孔的留设必须符合设计要求，并不得堵塞。
检验方法：观察和尺量检查。
b) 种植屋面防水层施工必须符合设计要求，不得有渗漏现象。
检验方法：蓄水至规定高度观察检查。
6 成品保护
a) 架空板上禁止承载重物，防止压断、压裂架空板；
b) 架空板支座下防水层应用附加防水层做加强处理，防止重压破坏；
c) 蓄水屋面蓄水后不得断水，防止刚性防水层干裂；
d) 种植屋面、蓄水屋面要注意保护防水层，防止防水层破坏造成渗漏；种植屋面的泻水管（孔）既要防止堵塞，避免因雨水或其他原因而造成水分过多，又要防止介质流失。
7 职业安全健康和环境措施
7.1 施工过程危害及控制措施
施工过程危害及控制措施
序号
危害名称
控制措施
1
高空坠落
1、 屋面四周应有防护网；
2、 作业区周围空洞设盖板、围栏或安全网；
3、 操作人员在坠落面2m及其以上高度作业时要系好安全带
4、 交叉作业时要进行交底并有防护隔离措施
2
机械伤人
严格按机械操作规程操作
3
坠落物伤人
1、 材料垂直运输时，现场人员应该在安全区域内；
2、 上下运输通道要畅通；
3、 材料要堆放整齐，不得在高处乱扔东西。
7.2 环境因素及控制措施
环境因素及控制措施
序号
环境因素
控制措施
1
火灾
1、 作业时注意防火，现场要备有足够的灭火器材和设备；
2、 禁止在现场吸烟。
2
固体废弃物
1、 按可回收、不可回收、建筑垃圾等分类存放；
2、 高层或多层建筑要有专门用的固体废弃物通道或专用吊具。
3
液体废弃物
溶液、胶粘剂等废弃液体应作为危险废弃物处理。
8 质量记录
a) 隔热屋面原材料质量证明文件及试验报告
b) 隔热屋面验评表
