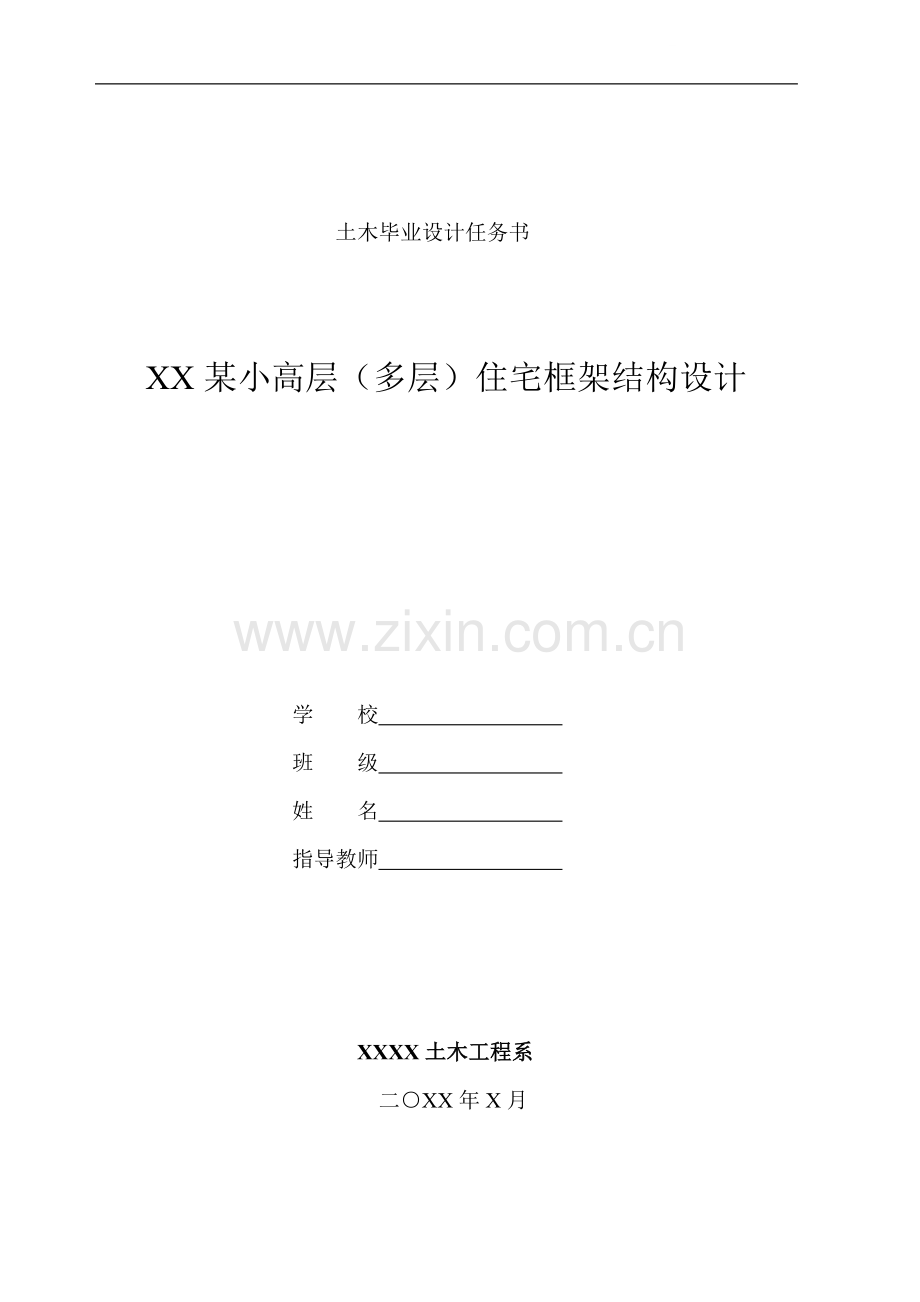

土木毕业设计任务书

XX某小高层（多层）住宅框架结构设计

学 校
班 级
姓 名
指导教师

XXXX土木工程系
二○XX年X月

一、 毕业设计的目的和任务
目的：毕业设计是学生从学校学习到工作岗位的过渡，是完成教学计划达到本科生培养目标的重要环节，是学生学习、研究与实践成果的全面总结，通过毕业设计，学生能依据技术课题任务，进行资料调研、收集、加工和整理，能正确运用工具书进行工程设计计算、理论分析、图表绘制、技术文件编写等，同时能锻炼学生分析与解决问题的能力。
任务：通过毕业设计题目的选择，资料的查阅(含外文资料的翻阅)，研究方案的制定，原始资料的研究，研究成果的总结，论文的撰写和答辩中的语言表述等环节，全面提高学生的理论水平和工作素质，培养学生的独立工作能力，为其今后的工作和继续学习打下良好的基础。
二、工程概况
该小高层（多层）房屋建筑为6~12层钢筋混凝土框架结构，总建筑面积为6000~10000m2，建筑等级为二类建筑。建筑物地下埋深1.2m，一层层高2.5m，标准层层高2·8m。该房屋建筑物有3~5个单元，有两种户型，100m2左右（两室两厅一卫一厨）和140m2左右（三室两厅两卫一厨），室内外高差0.30～0·50m。
平面、立面尺寸拟定应符合国家有关模数规范。
三、设计原始资料
1、冬季采暖室外空气计算温度-5℃，夏季通风室外空气计算温度30℃，冬季采暖室内空气计算温度18℃；
2、 冬季主导风向东北，平均风速1.9 m/s，夏季主导风向东南，平均风速2.2 m/s，基本风压0.40 kN/m2；
3、年平均降水量1450mm，日最大降水量100.6mm；
4、常年地下水位低于-2m，水质对混凝土没有侵蚀作用；
5、最大积雪厚度300mm，基本雪压S0=0.35 kN/m2；
6、地基承载力特征值为240 kN/m2，Ⅱ类场地；
7、建筑结构设计使用年限50年，安全等级二级。
8、建筑抗震设防类别为丙类，设防烈度7度，设计基本地震加速度值0.15g，设计地震分组为第一组，Ⅱ类场地设计特征周期0.35 s；
9、结构形式为框架结构，框架抗震等级为二级；
四、建筑设计的任务与要求
根据毕业设计大纲要求，建筑设计只进行方案设计，设计深度达到扩初设计水平。具体要求完成以下任务：
（一）建筑方案图（为了后面计算简便，注意横向对称）
1、底层平面图1:100~200
2、标准层平面图1:100~200
3、主要立面图1:200
4、剖面图（剖到电梯井）1:100~200
5、总平面示意图1:500~1000
图纸工作量：计算机绘图A2图纸6张左右
（二）建筑设计说明书

要求完成一份建筑设计说明书。具体内容提纲如下：
1、设计任务简介
2、建筑设计提纲
3、平、立、剖面设计说明
4、承重结构的选择与布置
5、围护结构的选择与布置
6、主要节点构造说明
7、其他说明
（三）设计要求
1、在充分理解设计任务要求的基础上，使建筑设计达到房间设置合理，使用方便，交通安全流畅；设计方法正确；步骤清晰完整；并学会正确使用规范和标准图集。
2、绘图要求严格按照制图标准要求，做到图幅规范，布图紧凑匀称，线条流畅，粗细分明，尺寸齐全，注字规范。
3、说明书的撰写应字迹工整，结构严谨，条理清楚，文字通顺。
五、结构设计的任务与要求
（一）学生通过调研收集资料，完成调研及方案论证报告；
（二）结构设计计算书
1、结构方案的确定，根据使用要求，场地条件，抗震设计等要求并遵循使用方便、结构合理、施工可行的原则，经过分析比较确定结构方案。包括结构选型、结构体系的选型、结构布置、基础形式的确定和主要承重构件截面尺寸的确定；
2、结构内力计算（手算一榀标准框架）；
3、结构电算复核，电算主要成果输出，并将电算结果与手算作对比分析；
4、楼梯、楼板设计；
5、基础设计。
（三）结构施工图
1、基础图1张；
2、结构布置图1~2张；
3、楼梯配筋图1张；
4、楼板配筋图1张；
5、框架配筋图1张。
图纸工作量：计算机绘图A2图纸6张左右。
（四）设计要求
1、每个学生应通过毕业设计锻炼自己独立思考的能力，提高阅读和使用参考资料、综合运用所学各门知识，分析和解决问题的能力。熟悉并正确运用各种规范。
2、设计方案合理；设计方法正确；计算数据可靠；计算书条理清晰，文字简练，书写工整。
3、设计图纸能正确表达设计意图，符合制图标准，图面布置协调合理。

六、外文参考资料翻译
翻译与本专业有关的英文资料：2万英文字符。

七、时间分配
调研和资料搜集：2周
外文翻译：1周
建筑设计：3周
结构设计：6周
毕业设计整理：1周
答辩：1周
八、设计规范及主要参考资料
1、《建筑结构可靠度设计统一标准》（GB50068-2001）
2、《建筑工程抗震设防分类标准》（GB50223-2008）
3、《建筑抗震设计规范》（GB50011-2001）（2008年版）
4、《建筑结构荷载规范》（GB50009-2001）（2006年版）
5、《混凝土结构设计规范》（GB50010-2002）
6、《高层建筑混凝土结构技术规程》（JGJ3-2002）
7、《建筑地基基础设计规范》（GB50007-2002）
8、《建筑桩基技术规范》（JGJ94-2008）
9、《总图制图标准》（GB/T50103-2001）
10、《建筑制图标准》（GB/T50104-2001）
11、《建筑施工手册》（第二版）

九、要求完成的图纸及规格
专 业
图 纸 内 容
图 纸 规 格
建 筑
总平面图、设计总说明、门窗表
A2
建 筑
底层、标准层平面图、屋顶平面
A2
建 筑
正立面、侧立面
A2
建 筑
楼梯详图
A2
结 构
基础平面图、配筋详图
A2
结 构
结构（梁、柱、板）平面图
A2
结 构
框架配筋图
A2
结 构
楼梯、楼板配筋图
A2
