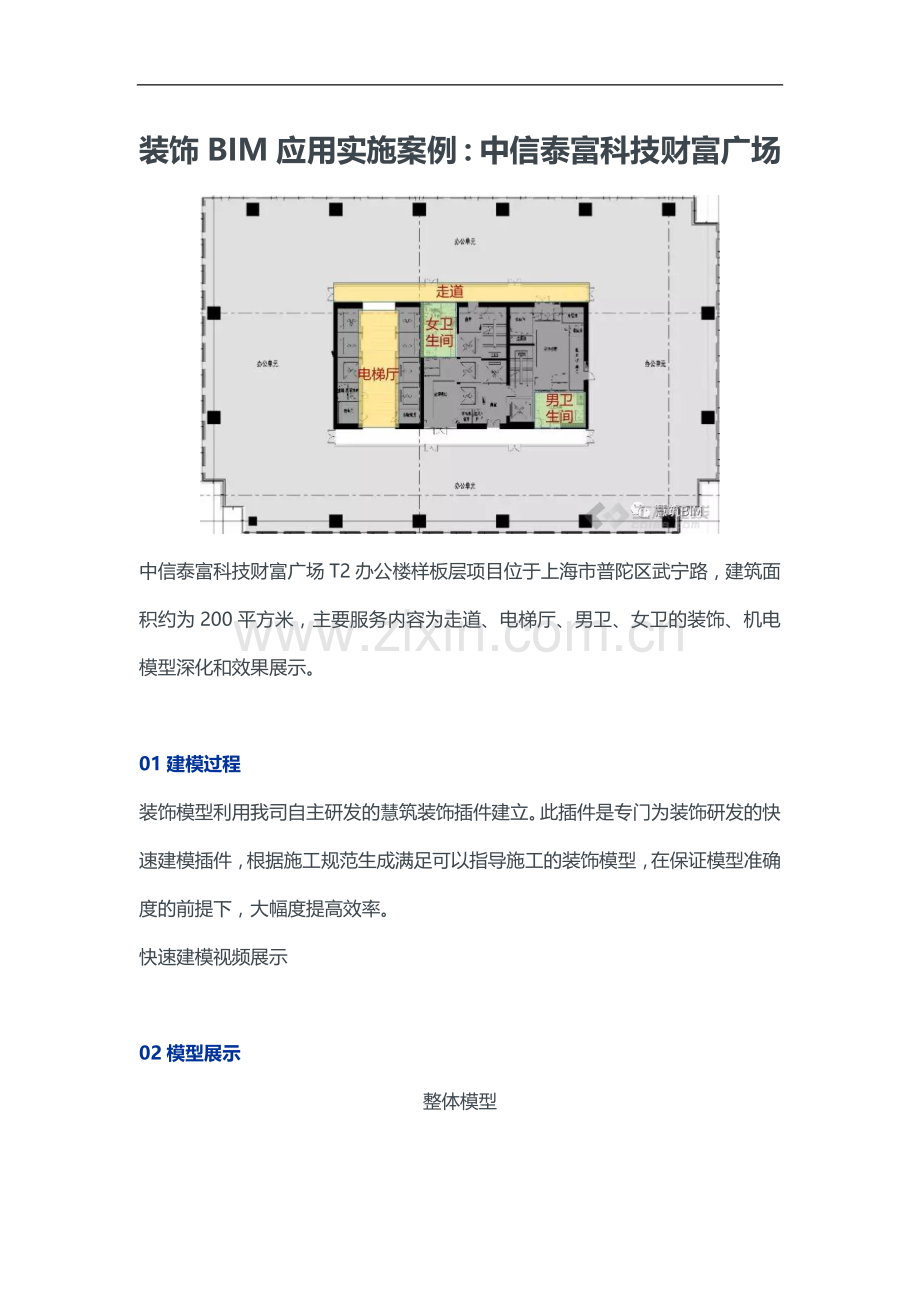

装饰BIM应用实施案例：中信泰富科技财富广场

中信泰富科技财富广场T2办公楼样板层项目位于上海市普陀区武宁路，建筑面积约为200平方米，主要服务内容为走道、电梯厅、男卫、女卫的装饰、机电模型深化和效果展示。

01建模过程
装饰模型利用我司自主研发的慧筑装饰插件建立。此插件是专门为装饰研发的快速建模插件，根据施工规范生成满足可以指导施工的装饰模型，在保证模型准确度的前提下，大幅度提高效率。
快速建模视频展示

02模型展示
整体模型

电梯厅装饰模型

男卫生间装饰模型

男卫生间机电模型

女卫生间机电模型

03方案优化
1.女卫生间原图纸方案中，给水管道高出装饰面的部分会暴露在外面，影响美观。模型中发现此问题后，修改原方案，改用墙面开槽安装。

2.根据规范卫生间马桶数量大于四个设置通气管，图纸中马桶数量为三个，不需要设置通气管。调整原先设计方案，取消通气支管。

04算量对比
利用慧筑云插件将模型构件与清单项进行绑定，随后上传云端，自动计算对应清单项的模型量，并与预算清单量进行算量对比，为成本控制提供可靠依据。

05实际现场情况与模型对比
电梯厅与走道交界处

女卫出口处
