地暖施工工艺-(2).doc

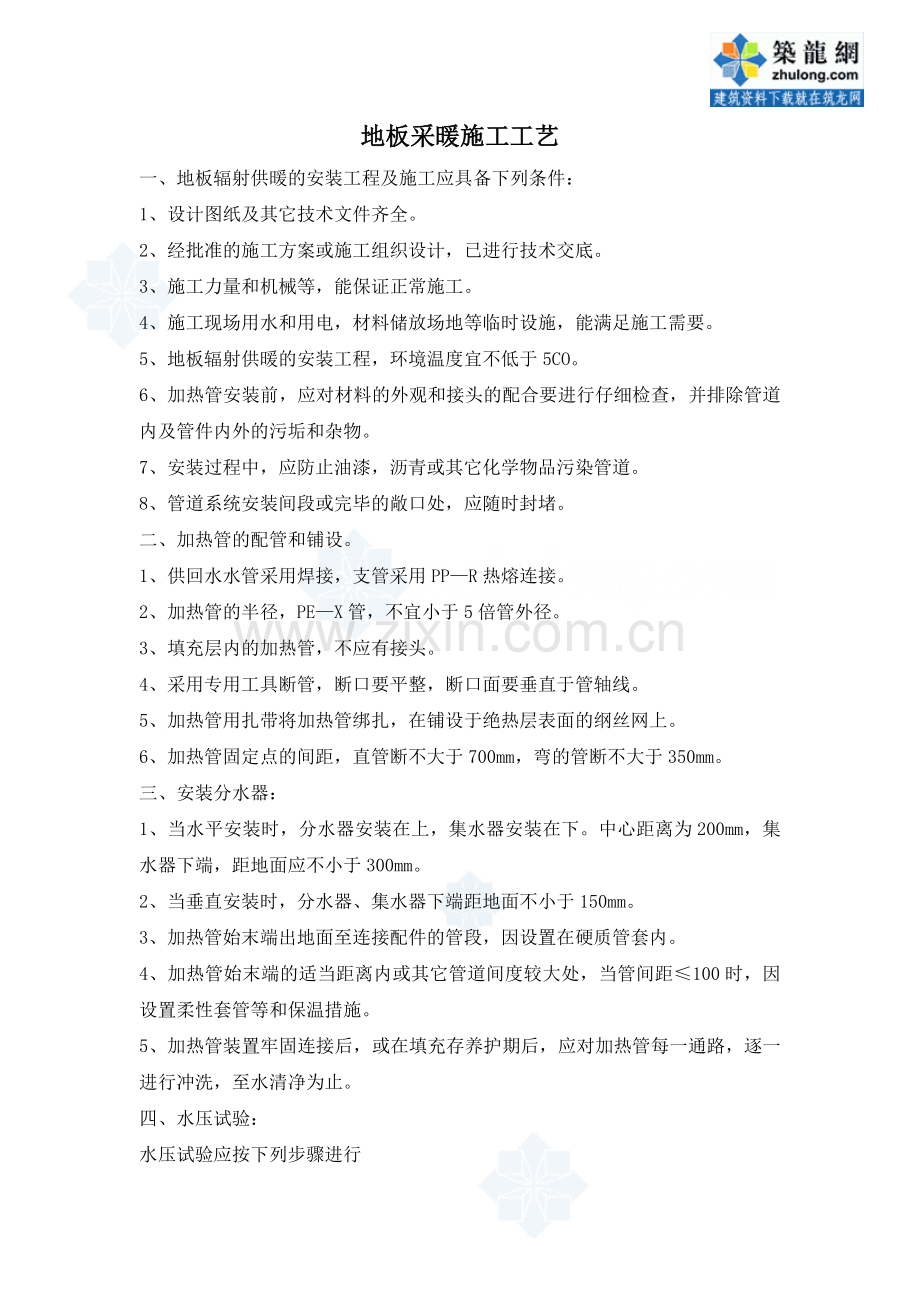

地板采暖施工工艺一、地板辐射供暖的安装工程及施工应具备下列条件： 1、设计图纸及其它技术文件齐全。 2、经批准的施工方案或施工组织设计，已进行技术交底。 3、施工力量和机械等，能保证正常施工。 4、施工现场用水和用电，材料储放场地等临时设施，能满足施工需要。 5、地板辐射供暖的安装工程，环境温度宜不低于5CO。 6、加热管安装前，应对材料的外观和接头的配合要进行仔细检查，并排除管道内及管件内外的污垢和杂物。 7、安装过程中，应防止油漆，沥青或其它化学物品污染管道。 8、管道系统安装间段或完毕的敞口处，应随时封堵。 二、加热管的配管和铺设。 1、供回水水管采用焊接，支管采用PPR热熔连接。 2、加热管的半径，PEX管，不宜小于5倍管外径。 3、填充层内的加热管，不应有接头。 4、采用专用工具断管，断口要平整，断口面要垂直于管轴线。 5、加热管用扎带将加热管绑扎，在铺设于绝热层表面的纲丝网上。 6、加热管固定点的间距，直管断不大于700mm，弯的管断不大于350mm。 三、安装分水器： 1、当水平安装时，分水器安装在上，集水器安装在下。中心距离为200mm，集水器下端，距地面应不小于300mm。 2、当垂直安装时，分水器、集水器下端距地面不小于150mm。 3、加热管始末端出地面至连接配件的管段，因设置在硬质管套内。 4、加热管始末端的适当距离内或其它管道间度较大处，当管间距100时，因设置柔性套管等和保温措施。 5、加热管装置牢固连接后，或在填充存养护期后，应对加热管每一通路，逐一进行冲洗，至水清净为止。 四、水压试验： 水压试验应按下列步骤进行 1、经分水器缓慢进水，同时将管道内空气排出。 2、充满水后，进行水密性检查。 3、采用手动泵缓慢升压，升压时间不小于15min。 4、升压至0.6mpa后，停止加压，稳压力1h，观察有无漏水现象。 5、稳压1h后，补压质0.6mpa，15min内的压力降不超过0.05mpa，无泄漏为合格。 五、调试： 1、地板辐射供暖系统末经调试，严禁运行使用。 2、具备供热条件时，调试应在竣工验收阶段进行，无具备供热条件时，请与工程使用单位协商后可延期调试。 3、调试时初次通暖应缓慢升温，先将水温控制在2530CO范围内进行24h运行，以后在每隔24h升温不超过5CO直至达到设计水温。 4、调试过程应持续在设计水温条件下连续通暖24h并调节每一通路水温以达到正常范围。 六、混泥土填充层应设置以下热膨胀补偿构造措施： 1、辐射供暖，地板面积超过30m或长边超过6m时填充层应设置间距5m，宽度5mm的伸缩缝，缝中填充弹性膨胀材料。 2、墙、柱交接处应填充厚度10mm的软质闭孔。材料。 3、加热管穿越伸缩缝处，应设长度不小于100mm的软性套管。 4、在试压合格后进行豆石混泥土，填充层的浇灌标号应不小于C15，卵石检径宜不大于12mm。 5、填充层的养护周期，应不不于48h。 6、混泥土填充层，浇灌和养护过程中，系统保持不小于0.4mpa
