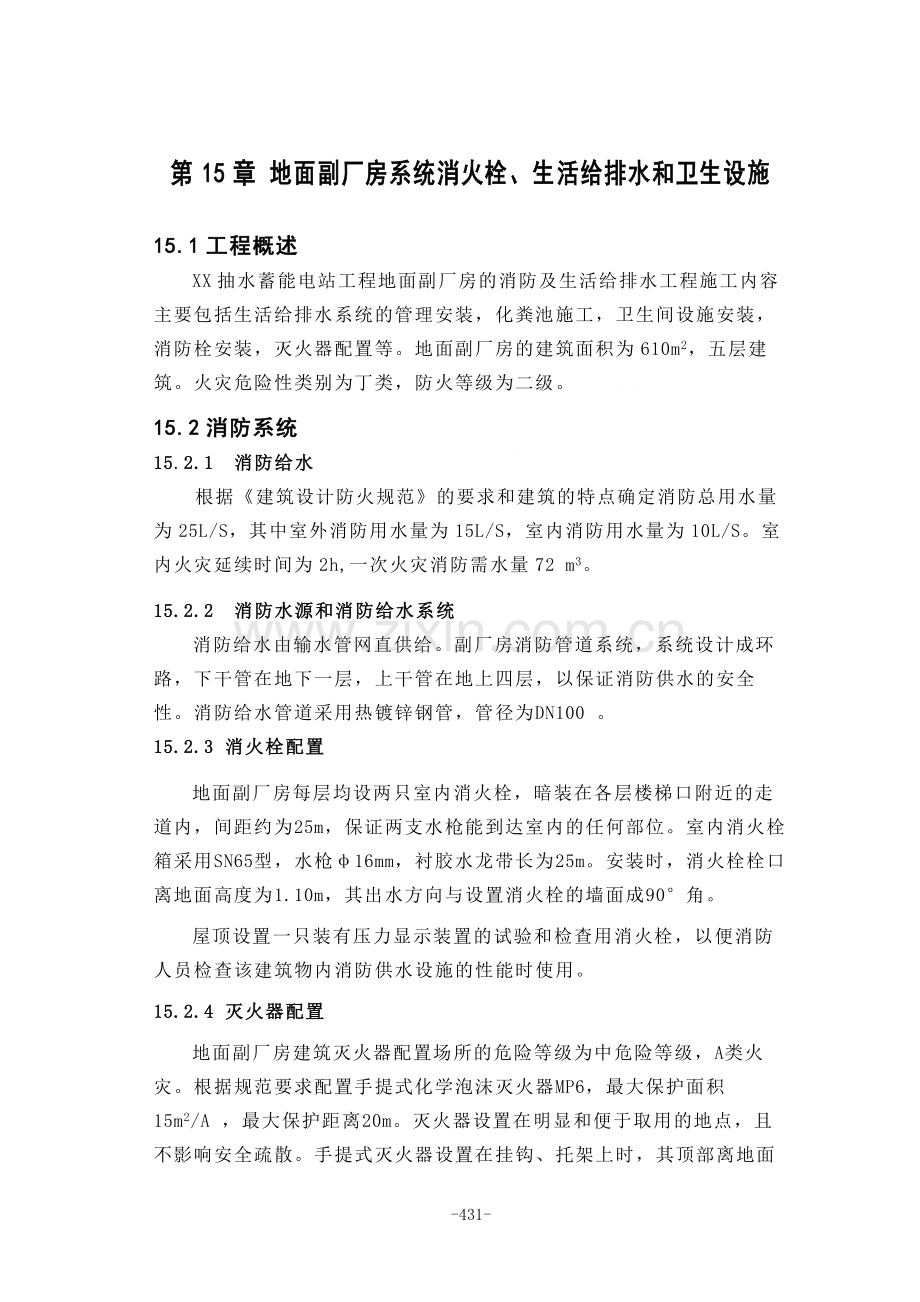

第15章 地面副厂房系统消火栓、生活给排水和卫生设施
15.1工程概述
　　XX抽水蓄能电站工程地面副厂房的消防及生活给排水工程施工内容主要包括生活给排水系统的管理安装，化粪池施工，卫生间设施安装，消防栓安装，灭火器配置等。地面副厂房的建筑面积为610m2，五层建筑。火灾危险性类别为丁类，防火等级为二级。
15.2消防系统
15.2.1　消防给水
　 根据《建筑设计防火规范》的要求和建筑的特点确定消防总用水量为25L/S，其中室外消防用水量为15L/S，室内消防用水量为10L/S。室内火灾延续时间为2h,一次火灾消防需水量72 m3。
15.2.2　消防水源和消防给水系统
　　消防给水由输水管网直供给。副厂房消防管道系统，系统设计成环路，下干管在地下一层，上干管在地上四层，以保证消防供水的安全性。消防给水管道采用热镀锌钢管，管径为DN100 。
15.2.3 消火栓配置
地面副厂房每层均设两只室内消火栓，暗装在各层楼梯口附近的走道内，间距约为25m，保证两支水枪能到达室内的任何部位。室内消火栓箱采用SN65型，水枪φ16mm，衬胶水龙带长为25m。安装时，消火栓栓口离地面高度为1.10m，其出水方向与设置消火栓的墙面成90°角。
屋顶设置一只装有压力显示装置的试验和检查用消火栓，以便消防人员检查该建筑物内消防供水设施的性能时使用。
15.2.4 灭火器配置
地面副厂房建筑灭火器配置场所的危险等级为中危险等级，A类火灾。根据规范要求配置手提式化学泡沫灭火器MP6，最大保护面积15m2/A ，最大保护距离20m。灭火器设置在明显和便于取用的地点，且不影响安全疏散。手提式灭火器设置在挂钩、托架上时，其顶部离地面高度小于1.5m，

底部离地面高度大于0.15m。
15.2.5 室外消防
副厂房室外设置一只DN100消防水泵结合器，结合器的流量以10L/s。水泵结合器采用地上式，采用墙壁式水泵接合器，其中心高度距室外地坪为700mm。
15.3 生活给排水
15.3.1 供水水源及系统
生活用水采用外网直接供水，输水干管采用DN100的给水PVC管。生活供水标准以每人每班40L计。室外设置水表井和闸门井。水表井内安装一只螺翼式水表和阀门，水表和阀门的安装参照国家标准规范01SS105《常用小型仪表及特种阀门选用安装》的要求进行。
室内给水管采用枝状布置，单向供水。生活给水引入管与污水排出管的管外壁的水平净距不小于1.0m，引入管以0.003的坡度坡向室外给水管网。穿越承重墙或基础时，预留洞口，管顶上部净空高度不小于0.1m。给水立管穿越楼板、屋顶预留的孔洞比管径大50～100mm。给水支管采用直埋式沿墙敷设在管槽内，管槽采用开槽机开槽。管槽按照各种管道的技术规程及《建筑给水排水及采暖工程施工质量验收规范》的要求实施。
14.3.2 排水系统
副厂房排水系统为雨、污分流制。采用重力流排水。
室内卫生间在洗脸盆附近设置一个DG50的地漏，地漏顶标高低于地面5～8mm，地面以0.1的坡度坡向地漏。
室内排水管采用UPVC塑料管，承插粘结。
排水立管沿墙角或柱垂直敷设，立管管壁与墙、柱等表面有35～50mm的安装净距离。立管穿楼板时，加段套管，现浇楼板应预留孔洞，孔洞尺寸较管径大50～100mm。立管固定采用管卡，间距为3m，每层设一个，位置在立管的接头处。排水立管每层设一伸缩节。在最低层和最高层的立管上各设置一个检查口，间距为10m。检查口的设置高度，从地面至检查口中心为1.0m，并且高于该层卫生器具上边缘0.15m，立管上检查口的检查

盖面向便于检查清扫的方位，方便清理。立管顶部设置伸顶通气管，通气管的通气帽高出屋面0.5m。立管下端排水横干管或排出管的连接处，采用两个45°弯头，以保证排水管道畅通。立管顶部设置伸顶通气管，通气管高出屋面0.5m，顶端装风帽或网罩。。
排水横支管的位置及走向视卫生器具和排水立管的相对位置而定，敷设时用间距为1m的吊环悬吊在楼板下。排水横管与横管、横管与立管的连接，采用45°三通或45°四通或90°斜三通或90°斜四通。
室外分别设1只污水检查井和1只1号砖砌化粪池。污水检查井型号为φ700，距建筑物外壁为3m，检查井底部做导流槽，参照国家标准02S515《排水检查井》的要求进行施工。化粪池外壁距建筑物外墙为5m，并且不影响建筑物基础。生活污水排入室外化粪池。砖砌化粪池的施工参照国家标准02S701《砖砌化粪池》的要求进行。
4、雨水采用外排水系统，雨水斗采用87型，四层雨水经φ110PVC雨水管排至室外散水。
其余工程的生活给排水系统均按上述要求进行施工。施工按照各种管道的技术规程及《建筑给水排水及采暖工程施工质量验收规范》的要求进行，保证施工质量。
15.4 卫生设施　　
卫生器具及附件的材质和技术要求，均应符合现行的有关产品标准的规定。
1.盘形冲洗式蹲式大便器的安装：蹲式大便器本身不带水封装置，另外设置S型存水弯。蹲式大便器安装在地板上的平台内。施工安装时，参照国家标准99S304《卫生设备安装》的有关要求施工。
2.小便器的安装：小便器采用挂式，挂式小便器受水部分的上边缘距地面的高度为600mm，冲水采用DN20自闭式冲洗阀冲洗。自闭式冲洗阀小便器的安装参照国家标准99S304《卫生设备安装》的有关要求施工。
3.台式洗脸盆的安装：洗脸盆为陶瓷制品。单个墙架式洗脸盆的安装参照国家标准99S304《卫生设备安装》的有关要求施工。

4.洗涤盆的安装：洗涤盆采用陶瓷制品。安装时，排水口在盆底的一端，口内装有带栏栅的排水栓。为了防止过多的泥砂杂质进入管道，在排水口处加设滤网。洗涤盆的安装参照国家标准99S304《卫生设备安装》的有关要求施工。
-434-
