桩机工程施工用电专项方案

62

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

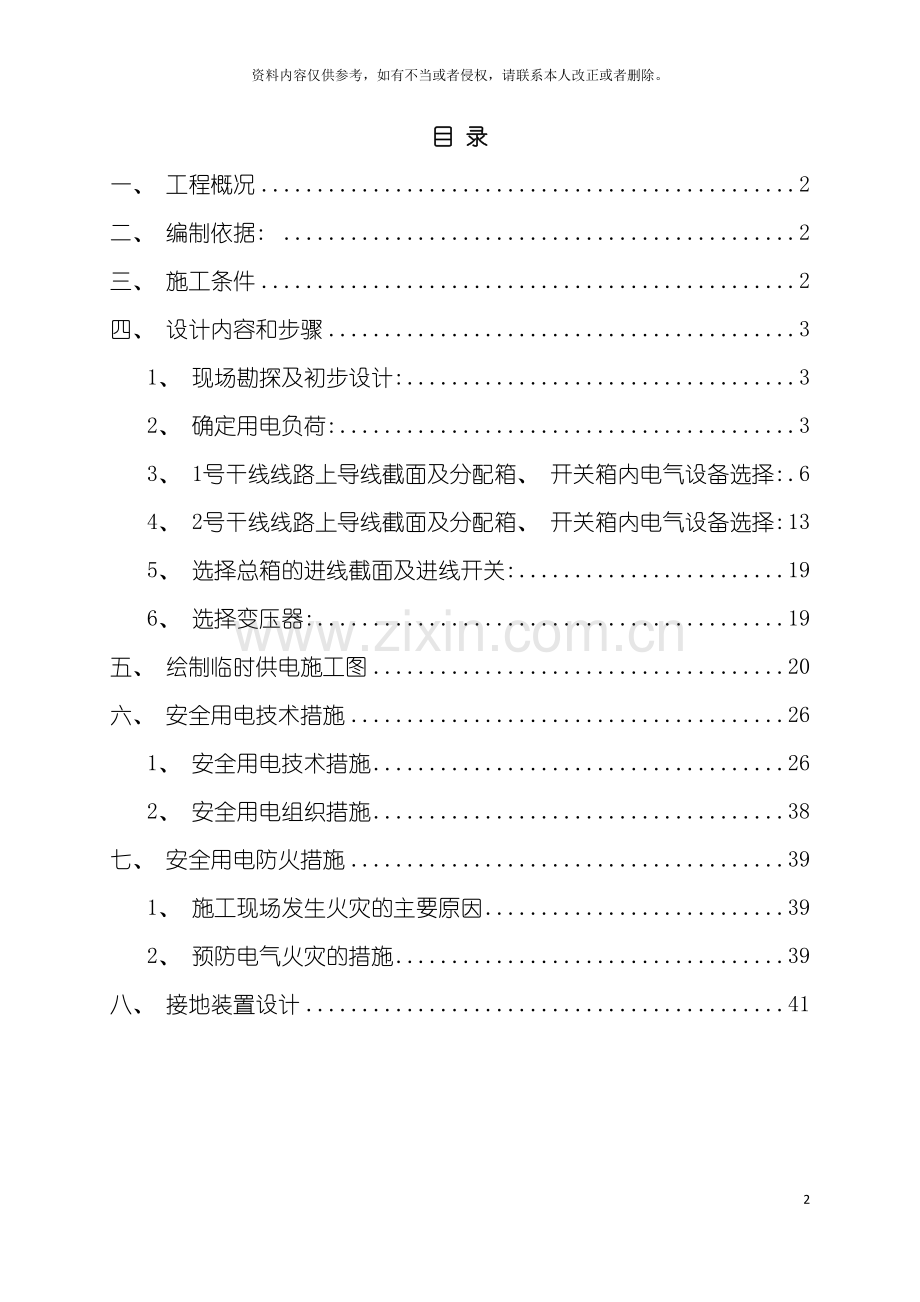

目 录
一、 工程概况 2
二、 编制依据: 2
三、 施工条件 2
四、 设计内容和步骤 3
1、 现场勘探及初步设计: 3
2、 确定用电负荷: 3
3、 1号干线线路上导线截面及分配箱、 开关箱内电气设备选择: 6
4、 2号干线线路上导线截面及分配箱、 开关箱内电气设备选择: 13
5、 选择总箱的进线截面及进线开关: 19
6、 选择变压器: 19
五、 绘制临时供电施工图 20
六、 安全用电技术措施 26
1、 安全用电技术措施 26
2、 安全用电组织措施 38
七、 安全用电防火措施 39
1、 施工现场发生火灾的主要原因 39
2、 预防电气火灾的措施 39
八、 接地装置设计 41

桩基工程施工用电专项方案
一、 工程概况
本工程主要建设内容为主体建筑及安装( 1#2#教学楼、 1#2#实训楼、 行政楼、 1#2#3#学生宿舍、 食堂、 报告厅、 大门) 、 篮球场、 足球场、 排球场、 400M标准跑道及看台。总用地面积: 190652平方米, 一期总建筑面积77051.97平方米, 其中地下建筑面积4031.8平方米。
1#、 2#实训楼、 报告厅和行政楼为桩基础, 行政楼地下一层; 其余1#、 2#教学楼、 1#、 2#、 3#学生宿舍食堂设计采用承台和带形基础。
桩以4-3中风化花岗岩做为桩端持力层, 桩端应全截面进入持力层一倍桩身直径以上。桩长控制以桩端进入持力层深度为主并满足桩长不小于14米。建筑桩基的设计等级为乙级。
根据现场进度安排及工期要求, 拟投入9台CZ-6D型桩基平行施工。
二、 编制依据:
1、 《施工现场临时用电安全技术规范》JGJ46-
2、 《低压配电设计规范》GB50054-
3、 《建筑工程施工现场供电安全规范》GB50194-93
4、 《通用用电设备配电设计规范》GB50055-
5、 《供配电系统设计规范》GB50052-
6、 《建筑施工安全检查标准》JGJ59-
三、 施工条件
序号
机具名称
型号
安装功率(kW)
数量
合计功率(kW)
1
冲击式钻机
CZ-6D
55
9
495
2
交流电焊机
BX1-400
16.5
2
33
3
碘钨灯

1
10
10
4
泥浆泵

20
9
180
5
高压汞灯

3
2
6
四、 设计内容和步骤
1、 现场勘探及初步设计:
(1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电, 设一配电总箱, 内有计量设备, 采用TN-S系统供电。
(3)根据施工现场用电设备布置情况, 总箱进线采用导线直接埋地敷设, 干线采用直接埋地敷设, 用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图, 采用三级配电, 三级防护。
(4)按照《JGJ46- 》规定制定施工组织设计, 接地电阻R≤4Ω。
2、 确定用电负荷:
(1)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(2)、 交流电焊机
Kx=0.5, Cosφ=0.4, tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=16.5×0.4=6.6kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×6.6=4.67 kW
Pjs=Kx×Pe=0.5×4.67=2.33kW
Qjs=Pjs×tgφ=2.33×2.29=5.35kvar
(3)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(4)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(5)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(6)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(7)、 泥浆泵( 5台)
Kx=0.75, Cosφ=0.8, tgφ=0.75
Pjs=0.75×100=75kW
Qjs=Pjs×tgφ=75×0.75=56.25kvar
(8)、 碘钨灯( 5盏)
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×5×1=1.5kW
Qjs=Pjs×tgφ=1.5×1.02=1.53kvar
(9)、 高压汞灯
Kx=0.6, Cosφ=0.7, tgφ=1.02
Pjs=0.6×3×1.1=1.98kW
Qjs=Pjs×tgφ=1.98×1.02=2.02kvar
(10)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(11)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(12)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(13)、 冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×55=16.5kW
Qjs=Pjs×tgφ=16.5×1.02=16.83kvar
(14)、 交流电焊机
Kx=0.5, Cosφ=0.4, tgφ=2.29
将Jc=50%统一换算到Jc1 =100%的额定容量
Pn=Sn×Cosφ=16.5×0.4=6.6kW
Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×6.6=4.67 kW
Pjs=Kx×Pe=0.5×4.67=2.33kW
Qjs=Pjs×tgφ=2.33×2.29=5.35kvar
(15)、 泥浆泵( 4台)
Kx=0.75, Cosφ=0.8, tgφ=0.75
Pjs=0.75×80=60kW
Qjs=Pjs×tgφ=60×0.75=45kvar
(16)、 碘钨灯( 5盏)
Kx=0.3, Cosφ=0.7, tgφ=1.02
Pjs=0.3×5×1=1.5kW
Qjs=Pjs×tgφ=1.5×1.02=1.53kvar
(17)、 高压汞灯
Kx=0.6, Cosφ=0.7, tgφ=1.02
Pjs=0.6×3×1.1=1.98kW
Qjs=Pjs×tgφ=1.98×1.02=2.02kvar
(18)总的计算负荷计算, 总箱同期系数取Kx=0.95
总的有功功率
Pjs=Kx×ΣPjs=0.95×(16.5+2.33+16.5+16.5+16.5+16.5+75+1.5+1.98+16.5+16.5+16.5+16.5+2.33+60+1.5+1.98)=560.739kW
总的无功功率
Qjs=Kx×ΣQjs=0.95×(16.83+5.35+16.83+16.83+16.83+16.83+56.25+1.53+2.02+16.83+16.83+16.83+16.83+5.35+45+1.53+2.02)=514.032kvar
总的视在功率
Sjs=(Pjs2+Qjs2)1/2=(560.7392+514.0322)1/2=760.695kVA
总的计算电流计算
Ijs=Sjs/(1.732×Ue)=760.695/(1.732×0.38)=1155.791A

3、 1号干线线路上导线截面及分配箱、 开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算, 再由开关箱至分配箱计算, 选择导线及开关设备。分配箱至开关箱, 开关箱至用电设备的导线敷设采用铜空气明敷/架空线路, 室外架空铜导线按机械强度的最小截面为10mm2。
(1)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(2)、 交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.4, tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×4.67/(0.38×0.4)=30.7A
ii)选择导线
选择VV-3×10+2×6, 空气明敷/架空线路时其安全载流量为62.15A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HK1-60/60 , 其熔体额定电流为Ir=60A, 漏电保护器为DZ15LE-63/63。
(3)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(4)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(5)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(6)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(7)、 泥浆泵( 5台) 开关箱至泥浆泵( 5台) 导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.8, tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×100/(1.732×0.38×0.8)=189.92A
ii)选择导线
选择VV-3×70+2×35, 空气明敷/架空线路时其安全载流量为212.24A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-250/200。
(8)、 碘钨灯( 5盏) 开关箱至碘钨灯( 5盏) 导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×5/(0.22×0.7)=32.47A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(9)、 高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×3/(0.22×0.7)=19.48A
ii)选择导线
选择VV-3×25+2×16, 空气明敷/架空线路时其安全载流量为110.22A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-100/100 , 其熔体额定电流为Ir=100A, 漏电保护器为DZ20L-160/80。
(10)、 1号动力分箱至第1组电机(冲击式钻机、 交流电焊机、 冲击式钻机、 冲击式钻机、 冲击式钻机、 冲击式钻机、 泥浆泵( 5台) )的开关箱的导线截面及分配箱内开关的选择
i)计算电流
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
交流电焊机
Kx=0.5, Cosφ=0.4, tgφ=2.29
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.5×4.67×1/(0.38×0.4)=15.35A
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
泥浆泵( 5台)
Kx=0.75, Cosφ=0.8, tgφ=0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.75×100×1/(1.732×0.38×0.8)=142.44A
Ijs(1组电机)=336.86A
该组中最大的开关箱电流Ijs=189.92A
由于该组下有多个开关箱, 因此最大电流需要乘以1.1的系数
两者中取大值Ijs=336.86×1.1=370.55A
ii)选择导线
选择VV-3×185+2×95, 空气明敷/架空线路时其安全载流量为398.69A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-400/400 , 其熔体额定电流为Ir=400A, 漏电保护器为DZ20L-400/400。
(11)、 1号照明分箱至第1组照明灯具(碘钨灯( 5盏) 、 高压汞灯)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
碘钨灯( 5盏)
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×5×1/(0.22×0.7)=9.74A
高压汞灯
Kx=0.6, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×3×1/(0.22×0.7)=11.69A
Ijs(1组灯具)=21.43A
该组中最大的开关箱电流Ijs=32.47A
由于该组下有多个开关箱, 因此最大电流需要乘以1.1的系数
两者中取大值Ijs=32.47×1.1=35.71A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(12)1号动力分箱进线及进线开关的选择
i)计算电流
Kx=0.7, Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×391.5/(1.732×0.38×0.9)=462.65A
该分箱下最大组线电流Ijs=370.55A
两者中取大值Ijs=462.65A
ii)选择导线
选择VV-3×240+2×120, 直接埋地时其安全载流量为463.18A。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/500 , 其熔体额定电流为Ir=500A, 漏电保护器为DZ20L-630/500。
(13)1号照明分箱进线及进线开关的选择
i)计算电流
Kx=0.7, Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×8/(1.732×0.38×0.9)=9.45A
该分箱下最大组线电流Ijs=35.71A
两者中取大值Ijs=35.71A
ii)选择导线
选择VV-3×185+2×95, 直接埋地时其安全载流量为396.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-400/400 , 其熔体额定电流为Ir=400A, 漏电保护器为DZ20L-400/400。
(14)1号干线导线截面及出线开关的选择
i)计算电流:
按导线安全载流量:
Kx=0.65, Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×399.5/(1.732×0.38×0.75)=526.06A
该干线下最大的分配箱电流Ijs=462.65A
由于该干线下有多个分配箱, 因此最大电流需要乘以1.1的系数
选择的电流Ijs=526.06×1.1=578.67A
按允许电压降:
S=Kx×Σ(P×L)/C△U=0.65×35635/(77×5)=60.163mm2
选择YJV-0.6/1kV-3×300+2×150, 直接埋地时其安全载流量为644.93A。
ii)选择出线开关
1号干线出线开关选择HR3-600/600, 其熔体额定电流为Ir=600A, 漏电保护器为DZ20L-630/630。
4、 2号干线线路上导线截面及分配箱、 开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算, 再由开关箱至分配箱计算, 选择导线及开关设备。分配箱至开关箱, 开关箱至用电设备的导线敷设采用铜空气明敷/架空线路, 室外架空铜导线按机械强度的最小截面为10mm2。
(1)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×240+2×120, 空气明敷/架空线路时其安全载流量为477.25A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/500 , 其熔体额定电流为Ir=500A, 漏电保护器为DZ20L-630/500。
(2)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×300+2×150, 空气明敷/架空线路时其安全载流量为555.81A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/450 , 其熔体额定电流为Ir=450A, 漏电保护器为DZ20L-630/500。
(3)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择YJV-0.6/1kV-3×300+2×150, 空气明敷/架空线路时其安全载流量为694.18A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/600 , 其熔体额定电流为Ir=600A, 漏电保护器为DZ20L-630/630。
(4)、 冲击式钻机开关箱至冲击式钻机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×55/(1.732×0.38×0.7)=119.38A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/160。
(5)、 交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.4, tgφ=2.29
Ijs=Kx×Pe/(Ue×Cosφ)=1×4.67/(0.38×0.4)=30.7A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(6)、 泥浆泵( 4台) 开关箱至泥浆泵( 4台) 导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.8, tgφ=0.75
Ijs=Kx ×Pe/(1.732×Ue×Cosφ)=1×80/(1.732×0.38×0.8)=151.94A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/160。
(7)、 碘钨灯( 5盏) 开关箱至碘钨灯( 5盏) 导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×5/(0.22×0.7)=32.47A
ii)选择导线
选择VV-3×35+2×16, 空气明敷/架空线路时其安全载流量为134.85A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/125。
(8)、 高压汞灯开关箱至高压汞灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Kx=1, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe/(Ue×Cosφ)=1×3/(0.22×0.7)=19.48A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。室外架空铜芯导线按机械强度的最小截面为10mm2, 满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/160。
(9)、 2号动力分箱至第1组电机(冲击式钻机、 冲击式钻机、 冲击式钻机、 冲击式钻机、 交流电焊机、 泥浆泵( 4台) )的开关箱的导线截面及分配箱内开关的选择
i)计算电流
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
冲击式钻机
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.3×55×1/(1.732×0.38×0.7)=35.81A
交流电焊机
Kx=0.5, Cosφ=0.4, tgφ=2.29
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.5×4.67×1/(0.38×0.4)=15.35A
泥浆泵( 4台)
Kx=0.75, Cosφ=0.8, tgφ=0.75
Ijs= Kx ×Pe ×台数/(1.732×Ue×Cosφ)=0.75×80×1/(1.732×0.38×0.8)=113.95A
Ijs(1组电机)=272.56A
该组中最大的开关箱电流Ijs=151.94A
由于该组下有多个开关箱, 因此最大电流需要乘以1.1的系数
两者中取大值Ijs=272.56×1.1=299.82A
ii)选择导线
选择VV-3×120+2×70, 空气明敷/架空线路时其安全载流量为303.7A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-300/300 , 其熔体额定电流为Ir=300A, 漏电保护器为DZ20L-400/315。
(10)、 2号照明分箱至第1组照明灯具(碘钨灯( 5盏) 、 高压汞灯)的开关箱的导线截面及分配箱内开关的选择
i)计算电流
碘钨灯( 5盏)
Kx=0.3, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.3×5×1/(0.22×0.7)=9.74A
高压汞灯
Kx=0.6, Cosφ=0.7, tgφ=1.02
Ijs=Kx×Pe×台数/(Ue×Cosφ)=0.6×3×1/(0.22×0.7)=11.69A
Ijs(1组灯具)=21.43A
该组中最大的开关箱电流Ijs=32.47A
由于该组下有多个开关箱, 因此最大电流需要乘以1.1的系数
两者中取大值Ijs=32.47×1.1=35.71A
ii)选择导线
选择VV-3×50+2×25, 空气明敷/架空线路时其安全载流量为165.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH3-200/200 , 其熔体额定电流为Ir=200A, 漏电保护器为DZ20L-160/160。
(11)2号动力分箱进线及进线开关的选择
i)计算电流
Kx=0.7, Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×316.5/(1.732×0.38×0.9)=374.02A
该分箱下最大组线电流Ijs=299.82A
两者中取大值Ijs=374.02A
ii)选择导线
选择VV-3×185+2×95, 直接埋地时其安全载流量为396.34A。
iii)选择电气设备
选择开关箱内隔离开关为HH4-400/400 , 其熔体额定电流为Ir=400A, 漏电保护器为DZ20L-400/400。
(12)2号照明分箱进线及进线开关的选择
i)计算电流
Kx=0.7, Cosφ=0.9
Ijs=Kx×Pe/(1.732×Ue×Cosφ)=0.7×8/(1.732×0.38×0.9)=9.45A
该分箱下最大组线电流Ijs=35.71A
两者中取大值Ijs=35.71A
ii)选择导线
选择YJV-0.6/1kV-3×300+2×150, 直接埋地时其安全载流量为644.93A。
iii)选择电气设备
选择开关箱内隔离开关为HR3-600/600 , 其熔体额定电流为Ir=600A, 漏电保护器为DZ20L-630/630。
(13)2号干线导线截面及出线开关的选择
i)计算电流:
按导线安全载流量:
Kx=0.65, Cosφ=0.75
Ijs=Kx×ΣPe/(1.732×Ue×Cosφ)=0.65×324.5/(1.732×0.38×0.75)=427.3A
该干线下最大的分配箱电流Ijs=374.02A
由于该干线下有多个分配箱, 因此最大电流需要乘以1.1的系数
选择的电流Ijs=427.30×1.1=470.03A
按允许电压降:
S=Kx×Σ(P×L)/C△
