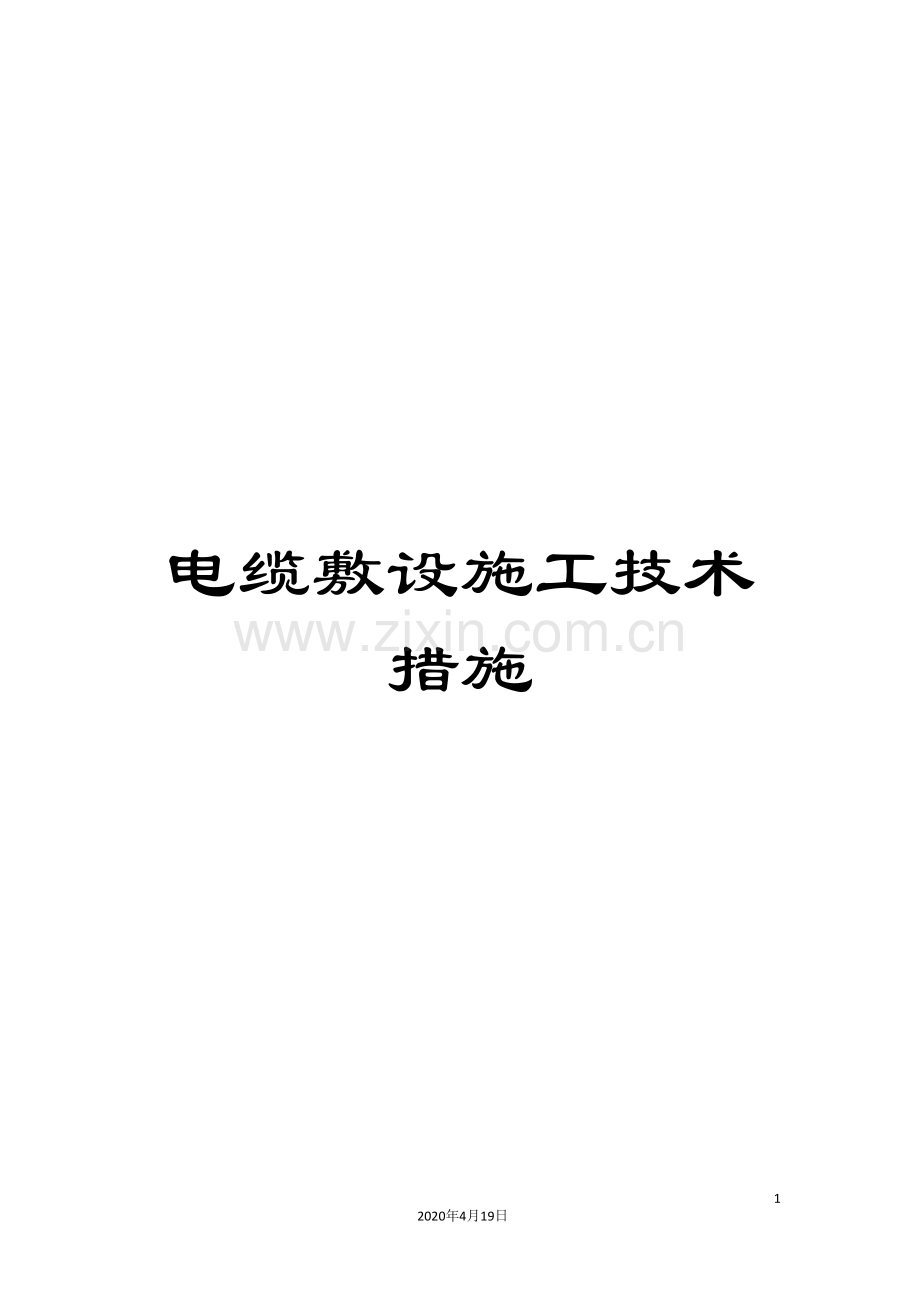

电缆敷设施工技术措施

13
2020年4月19日
文档仅供参考

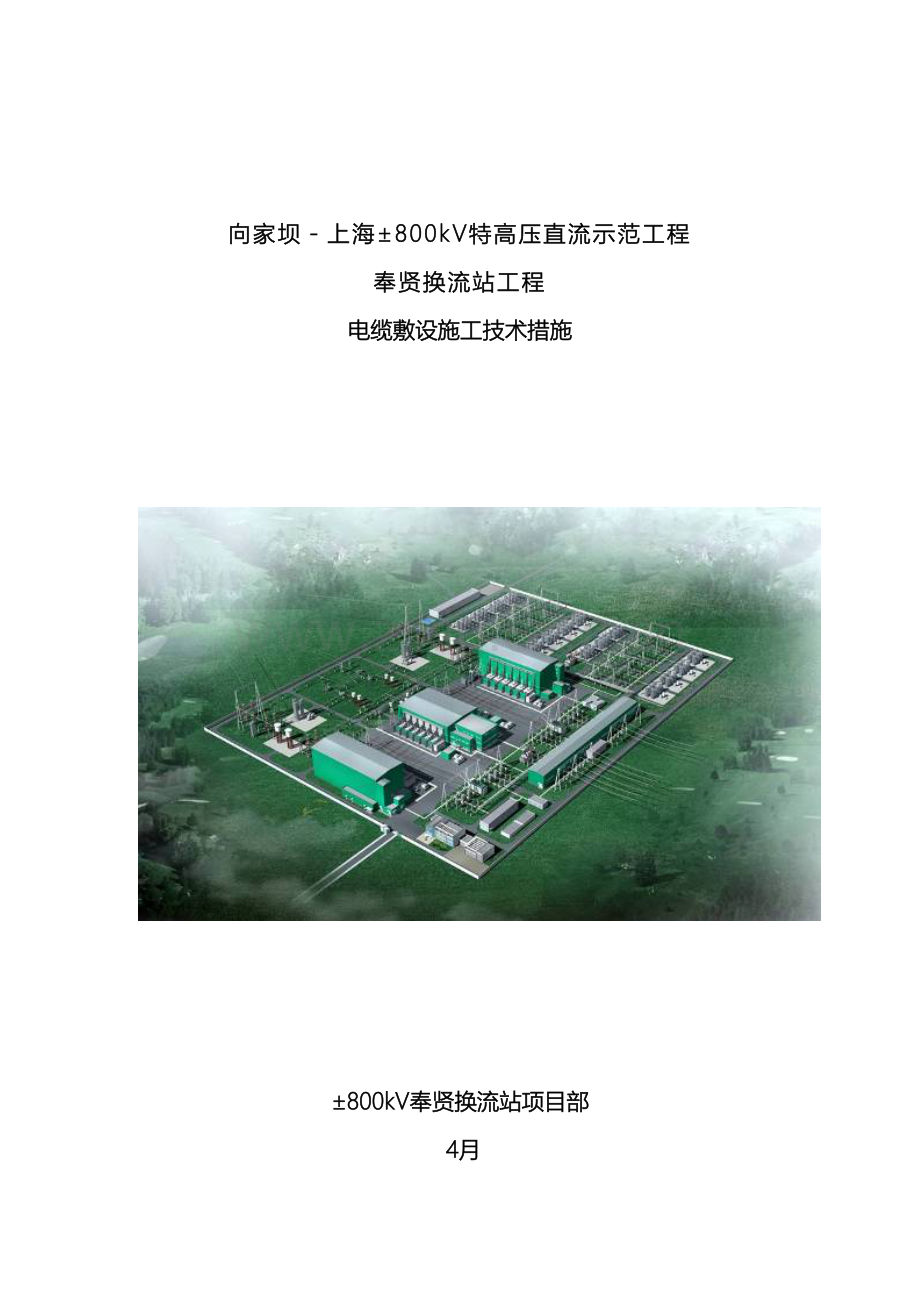

向家坝－上海±800kV特高压直流示范工程
奉贤换流站工程
电缆敷设施工技术措施

±800kV奉贤换流站项目部
4月

批准： 年 月 日

审核： 年 月 日

编写： 年 月 日

一、 施工说明
本措施适用于±800kV奉贤换流站站内低压动力电缆、控制电缆、通讯电缆和光缆的敷设施工。
二、 施工方案
1、施工流程
电缆布置设计
电缆固定和就位
电缆敷设
形成电缆敷设计划表
施工准备
质量验评

流程说明及主要施工工艺质量控制要求
施工计划：
5月15日-6月15日进行滤波场场地的电缆敷设及接线。
6月16日-6月30日进行GIS场地的电缆敷设及接线。
7月1日-7月30日进行极I辅控楼和主控楼的电缆及光缆的敷设、接线。
8月1日-8月20日进行主控楼至极I高低端换流变端子箱的电缆敷设及接线。
9月30日-10月15日进行极I直流场的电缆敷设及接线。
10月20日-11月10日进行主控楼至极II换流变端子箱的电缆敷设及接线。
11月11日-11月30日进行极II辅控楼的电缆敷设及接线。
12月1日-12月20日进行极II直流场的电缆敷设及接线

1.1 施工准备
施工之前组织参加施工的人员熟悉设计图纸，明确工艺的流程。在工程的过程中，选派一名精通继电保护专业、懂远动专业、熟悉一次设备的复合型人员为工作负责人，来指挥协调施工全过程。
准备工作应满足以下条件：
一是确定施工的任务，包括施工方案、施工技术交底记录和安全交底记录。
二是施工现场一次设备安装完毕，电缆沟电缆支架安装完毕，现场设置好安全标示牌，做好安全措施。
三是物资准备完成，产品安装前，开箱检查铭牌数据，产品外表应无损坏，还须对照清单查收零部件与携带的文件。
四是标明电缆的编号、起始点、终点、型号；电缆标牌打印完成，而且按区域分好类别，标有回路编号和所在电缆的编号。
五是在施工前开一次现场会议，讲清工作任务、施工要求和有关安全的注意事项。
1.2 电缆布置设计
1、在二次施工的准备工作上要多考虑全站电缆总的分布情况、电缆敷设顺序、层次要有一个结合施工情况的考虑。由于奉贤环流站户外电缆沟交错多，再加上端子箱的分布很散，如果规划不好，在敷设过程中，势必造成在很多交错，因此，电缆走向问题上，我们利用Access软件对电缆清册整理分类。首先要考虑需要将电缆清册整理成什么样子，明确数据库处理的目的才能少走弯路。其次分析电缆清册，最后用工具软件得到结果。使用数据库工具Access的原因是Access的易用性，而且能够先用电子表格Excel编辑电缆清册再用数据库工具Access的导入外部数据命令从编辑好的XLS格式的文件中提取数据。我们利用电缆敷设软件，对电缆清册进行编排，用三维的模式，能够很直观的看到敷设完成后的电缆沟及电缆桥架的电缆的状况。施工时，只要按照电缆敷设软件编排后的顺序进行敷设，将大大减少电缆的交叉现象。
1.3 电缆敷设。
负责人在电缆敷设前对二次图和电缆清册进行认真校核，在对施工人员进行交底后，进行施工。
敷设电缆，按照型号相同进行，每敷设一条，在电缆两端挂其相对应的电缆牌，（根据经验用标签纸贴好后再用透明胶纸包裹）。同时负责人负责检查和记录，防止漏放、错放和重放。结合以往经验，我们在每个转弯处配一名施工人员；户内电缆竖井和桥架结合处根据电缆数量安排1~2名施工人员；户外电缆沟，户内电缆桥架直线部分每隔10米左右安排1人。腾出班组人员参与电缆敷设工作，在所有主要区域均派经验丰富的职工旁站指导，负责电缆敷设的每个重要环节。由每位班员负责局部段的敷设工艺、质量，班长或专人来负责整个电缆敷设作业过程，保证安全、质量、进度。以往敷设电缆时，有时盲目抓作业进度，并存在简单地认为只要把电缆敷设完毕后再进行整理工作也同样能够把电缆整理好的错误观点。在正式施工前对所有施工人员进行培训交底，强调必须在施工过程中边按部就班，边放边整理。这样就保证了，前面放的电缆不会对后面的电缆造成影响。
每条电缆两端电缆牌要确保统一，电缆的两端的设备一定要正确，而且电缆预留长度满足接线要求即可，不宜过长或过短，造成浪费和带来不必要的麻烦。在敷设过程中电缆应从电缆盘上端引出，不应使电缆在支架上及地面摩擦拖拉，注意水管口、支架、墙孔刮伤电缆，对电缆进行有效防护。电缆在电缆井和电缆沟支架上的固定，要统一绑扎材料，绑扎手法，确保电缆在沟内整齐美观。敷设完毕后负责人尽快进行最后复核，无误后可清理电缆沟，盖回电缆沟板，防止外力破坏电缆和减少施工现场的不安全因素。
2、光缆敷设应在电力电缆、控制电缆敷设结束后进行。对于非金属加强型进所光缆，应按照有关规定全线穿设PVC保护管，对于厂家提供的尾纤光缆，应穿设PVC软管，有条件时可在电缆层中安装弱电线专用金属屏蔽槽，所有通信网络线、光纤等弱电线路全部进入该屏蔽槽中，保证了电缆层中电缆敷设工艺。
3、对各个继电器室的电缆竖井内的电缆去向，如下图所示：
其中RB1室的电缆沟A入口将敷设交流滤波器组ACF14、ACF23、ACF24及500kV#1站用变的电缆；B入口将敷设交流滤波器组ACF11、ACF12、ACF21及ACF22的电缆；C入口将敷设主控楼的电缆；D入口将敷设ACF33、ACF34及主控楼的电缆；E入口将敷设ACF31、ACF32、
ACF41、ACF42、ACF43及ACF44的电缆。

其中RB2室的电缆沟A入口将敷设500kV GIS 第1、2串的电缆；B入口将敷设主控楼、500kV GIS 第3串及交流分屏的电缆；C入口将敷设500kV #2站用变、500kV GIS 第4串及主控楼的电缆；D入口将敷设综合消防泵房、500kV GIS 第5、6串的电缆。
4、RB1、RB2、35kV/10kV室的ROXTEC框架布置：

RB1室中，A、B、C、D、E入口的框架均采用电磁屏蔽，其中A、B、D、E入口处的框架型号为G6+6+6*6；C入口处的型号为G6+6*6。

RB2室中，A、B、C、D入口的框架均采用电磁屏蔽，其中A、B、C、D入口处的框架型号为G6+6+6*6；

35kV/10kV站用电室中，D、E、F处的框架采用电磁屏蔽，其中E、F处的框架型号为G6*6；A、B、C、D处的框架型号为G6+6*6；

公用400室A处的框架型号为G6+6*6。
2、人员组织：
现场总负责人：鲁晓秋
技术负责人：娄海峰
安装负责人：徐新良
外协工：20人（长电缆的敷设可能需要40－50人）
机具及材料：吊车、电缆放线架、电缆抽带、电缆牌、电缆扎线等。

3、质量控制
1）电缆的排列，应符合下列要求：
a) 电缆沟内的所有电缆必须敷设在支架上。电力电缆、控制电缆、光缆等在支架上的排列顺序为（从下而上）： K0（35kV、10kV电缆）、K1（400V动力电缆）、K2控制和信号电缆、K3（电流电压测量信号电缆）、K4（直流电流电压测量信号电缆）、K5（光缆）、K6（通信电缆）。光缆槽盒应布置在第二层支架上（从上到下）。
b) 电力电缆和控制电缆不应配置在同一层支架上。
c) 高低压电力电缆，强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。
d) 并列敷设的电力电缆，其相互间的净距应符合设计要求。
e) 控制电缆在普通支架上，不宜超过1层；桥架上不宜超过3层。
2）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
3）电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。标志牌的装设应符合下列要求：
l 在电缆终端头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。
l 标志牌上应注明电缆编号、电缆型号、规格及起迄地点。标志牌应使用微机打印，字迹应清晰不易脱落，挂装应牢固。
4）所有电缆敷设时，电缆沟转弯、电缆层井口处的电缆弯曲弧度一致、过渡自然，敷设时人员应站在拐弯口外侧。所有直线电缆沟的电缆必须拉直，不允许直线沟内支架上有电缆弯曲或下垂现象。
5）电缆敷设完毕后，应及时清除杂物，盖好盖板。必要时，尚应将盖板缝隙密封。
6）电缆固定应符合下列要求：
l 水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5～10m处。
l 单芯电缆的固定应符合设计要求，单芯电力电缆固定夹具或材料不应构成闭合磁路。
7）电缆就位应符合下列要求：
l 端子箱内电缆就位的顺序应按：该电缆在端子箱内端子接线序号进行排列。穿入的电缆在端子箱底部留有适当的弧度。电缆从支架穿入端子箱时，在穿入口处应整齐一致。
8）屏柜电缆就位前应先将电缆层电缆整理好，并用扎带将整理好的电缆扎牢。根据电缆在层架上敷设顺序分层将电缆串入屏柜内，确保电缆就位弧度一致，层次分明。
4、危险点及预控措施：
危险点
1、通信信号不明，缺少安全监护
2、临时照明灯具不符合规范
3、高处坠落
4、跳板翘头、断裂造成人、物坠落。
5、孔洞和临边防护不当
6、电缆敷设时速度太快，手被电缆、支架、孔洞等卡住，人被电缆带倒。
预控措施：
1、装卸，运输电缆盘时，应有防止在车上滚动的措施，电缆端头应固定好，严禁将电缆盘从车上直接推下。
2、敷设电缆时，事先应将电缆沟及夹层内杂物，积水清理干净，并设有足够的照明、展放电缆时，必须有明确的信号，统一指挥，统一行动，不得盲目蛮干。
3、临时照明必须采取全封闭的安全照明灯具，电源不得直接敷设在地上、电缆支架上。
4、在高处部位敷设电缆时，应有高处作业措施，直接站在梯式电缆架上时，应考虑强度是否能承受，否则应采取加固措施．并应防止蹬空踏滑，必须系好安全带。
5、在运行的电缆沟内敷设电缆时，应采取安全措施，防止损伤运行电缆，造成漏电伤人或保护误动作。
6、电缆经过孔洞，管子和楼板时，两侧必须设监护人，入口处要防止电缆被卡及手被带入孔内，出口侧人员应避开正面，以防被挤或刺伤。
7、电缆拐弯处，施工人员应站在外侧。
8、敷设电缆时，临时打开的隧道孔盖，应设围栏或标志，完工后立即封闭。
9、孔洞盖板齐全，牢固，沟道装设栏杆或栅栏，因施工需要临时移开防护设施必须悬挂警告标识并及时恢复。
10、电缆穿入配电盘内时，有电盘上要有专人接应，防止电缆触及带电部位，或损坏设备。
11、人体不得攀吊在电缆上或电缆上行走，防止损伤电缆。
12、电缆敷设完毕，端头应妥善处理，以兔妨碍通行或绊倒行人，电缆端头必须密封以防受潮。
