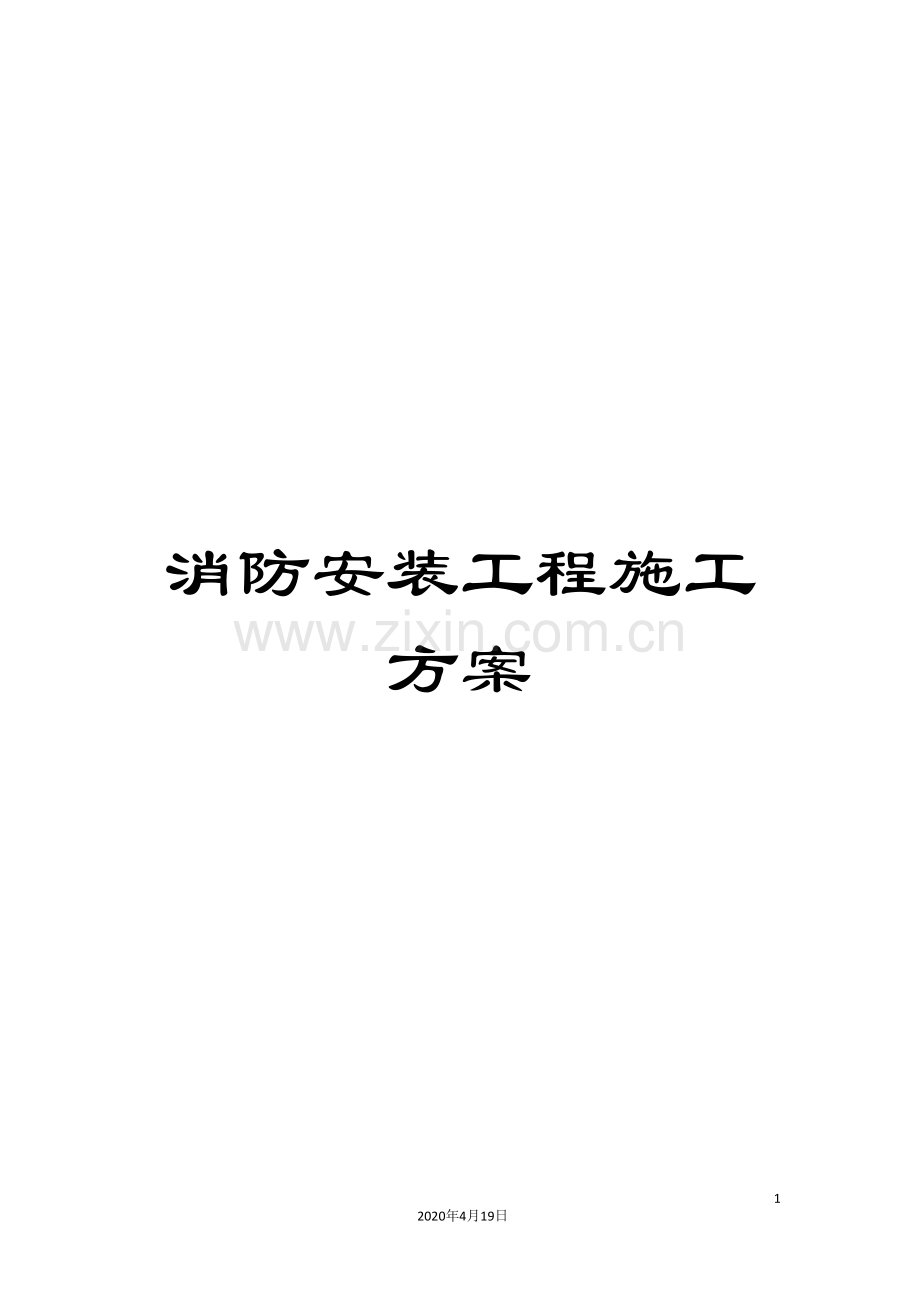

消防安装工程施工方案范文.doc

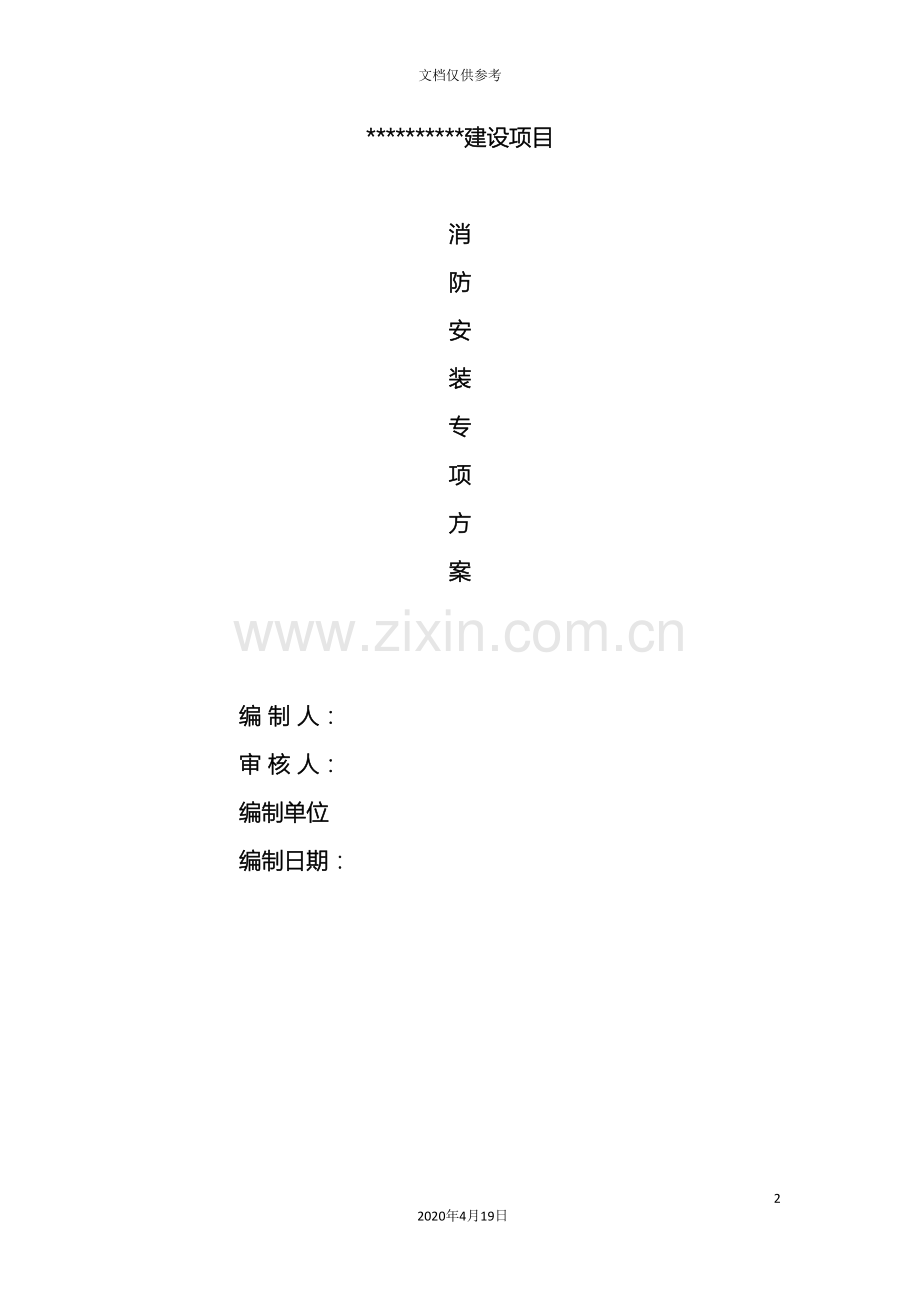

消防安装工程施工方案472020年4月19日文档仅供参考*建设项目消防安装专项方案编 制 人： 审 核 人： 编制单位 编制日期： 目 录第一章 编制依据第二章 工程总概况第三章 管理体系及作业计划第四章 主要施工方案及技术措施第五章 工期保证计划第六章 质量目标及质量保证措施第七章 安全、环保保证措施第八章 材料采购及资料管理第九章 与相关专业配合及文明施工第一章 编制依据一、 根据*建设项目消防工程给排水、电气、通风施工图。二、 相关技术标准和规范： 1、建筑设计防火规范（GB 50016 ）； 2、高层民用建筑设计防火规范（GB 5004595 ） ；3、火灾报警系统设计规范（GB50116-98）；4、火灾自动报警系统施工验收规范（GB50116-92）；5、自动喷水灭火系统设计规范（GB50084- ）；6、自动喷水灭火系统施工验收规范（GB50261-96） ；7、电气装置安装工程低压电器施工及验收规范GB50254-96；8、电气装置安装工程1KV及以下配线工程施工及验收规范GB50258-96；9、 机械设备安装工程施工验收通用规范GB50231-93；10、气体灭火系统施工及验收规范GB50263-97。11、采暖通风与空气调节设计规范（GB50019- ）12、通风与空调工程施工质量验收规范（GB50243 ）三、 重庆市所颁布的有关规范、规定和标准第二章 工程总概况第一节 工程概况工程名称：*建设项目工程地址：*工程规模及特征: 工程包括1#楼、2#楼及室外消防；建筑高度地下1层，地上25层，高度85米。1#、2#楼总建筑面积54500。本工程消防系统设置有：消防自动报警及联动控制系统、消防排烟通风系统、消火栓系统、自动喷淋系统、超细干粉自动灭火系统等。1#楼：消防泵房、柴油发电机房、消防控制室均设置在1#楼内，是整个项目消防系统的重点，其建筑内设置有消防自动报警及联动控制系统、消防排烟通风系统、消火栓系统、自动喷淋系统、手动报警按钮、消防报警电话等；地下车库配电房、柴油发电机房、消防泵房设置有气体灭火系统；防火分区采用特级无机复合防火卷帘分隔。2#楼：设置有消火栓系统、消防排烟通风系统。消火栓系统、自动喷淋系统、手动报警按钮、消防报警电话等；地下车库配电房、柴油发电机房、消防泵房设置有气体灭火系统；防火分区采用特级无机复合防火卷帘分隔。 第三章 管理体系及作业计划第一节 管理体系一、 施工管理体系本工程成立以项目经理领导的项目经理部，技术负责人负责全面技术工作。另外建立现场工程部及库房，设专职库管员、质检员。施工组织管理体系如下图所示：项目经理执行经理 技术负责人电气施工员给排水施工员电工一班电工二班水工一班水工二班库管员二、 质量管理体系本工程明确项目经理是质量保证的第一责任人。工地现场质量检查实行三级管理。第一级是各班组质检员及班组长，第二级是主管工程师，第三级是项目经理。为了保证质量，公司专职质检员还将不定期到公司抽查。公司质检员由公司总工办领导。质量检查保证体系见下图项目经理总工程师 电气工程师给排水工程师公司质检员电工一班质检员电工二班质检员水工一班质检员水工二班质检员库管员三、 项目经理部主要组成人员：1、 项目经理：1人，负责整个工程领导工作2、 技术负责人：1人，检查各个单项工程的施工进度及完成情况，负责本专业技术工作和质检工作。3、 施工员：1人4、 质检员：1人5、 库管员：1人四、 控制工程质量的措施1、 施工方案审批制度施工方案必须由项目经理会同项目工程师、安全员、质检员、材料员等有关人员编制，报经总工程师批准方能实施。2、 隐蔽工程验收制度隐蔽工程必须填写隐蔽工程验收记录由监理或甲方工程师签字。3、 技术质量交底制度A、 由项目经理牵头、项目工程师组织全体施工人员认真学习施工方案，并进行技术质量、安全的书面交底。B、 本着谁负责施工、谁负责质量安全的原则，各管工种负责人在安排施工任务的同时，必须对施工班组进行书面技术质量安全交底。4、 二级验收及分部分项质量评定制度A、 工程施工过程中，各分管工种负责人必须督促班组进行自检工作确保当天问题当天处理。B、 分项工程施工完毕后，各分管工种负责人必须及时组织班组进行分项工程质量评定工作，并填写分项工程质量评定表交项目经理确认，最终评定表由专职质检员核定。C、 项目经理每月组织一次施工班组间的质量检查，并进行质量讲评。5、 现场材料质量管理A、 甲供材料、设备、我方如发现有质量问题，有权向监理提出并拒绝接收。B、 我方供货部分：必须由项目经理和项目工程师组织有关人员进行检查，发现问题立即与供货商联系，直到退货。C、 材料报验。材料进场，应通知监理到现场检查验收，并填写材料报验单一式二份（附检验报告及合格证）报监理审核确认，监理签字认可后材料才能投入使用。6、 竣工图的编制、审核、移交制度。A、 根据甲方和设计单位的设计变更、书面指示，技术核定单及工程具体施工实际情况编制竣工图。B、 由甲方根据市档案管理文件要求，对分包单位编制的竣工图进行审核汇总装订成册。第二节 施工作业计划一、 技术准备和材料计划1、 认真消化熟悉图纸，准备好图纸会审要提的问题，认真参加技术交底会审，尽量把问题解决在施工之前。对施工图纸中的疑难问题应主动及时与监理、设计和相关专业联系，及时解决。2、 明确设计要求，查阅规范、标准，现场资料应准备齐全，随用随查，做到按图纸和规范施工。3、 做好详细可行的施工组织设计和单项工程的施工方案，向施工人员进行口头交底，关键重点部位施工前再次交底，问题没有解决的，不要盲目施工。4、 严格执行入场三级安全教育，按要求对工人进行安全交底，并与每个工人订立安全责任书，把安全措施落实到各施工班组和全体工人。5、 入场后由专业主管工程师负责编制本工程材料计划，材料计划须报公司总工审批，由公司材料部按审批计划比价采购，采购前须经甲方、监理方认可后才能采购，并组织材料进场。二、 施工进度计划1、 根据合同工期及土建进度编制。2、 根据合同规定，如遇下列情况，工期顺延：甲方未能按约定日期支付工程进度款，致使施工不能正常进行；设计变更和工程量增加；一周内非承包人原因停水、停电造成停工累计8小时；不可抗拒的自然灾害；甲方同意工期顺延的其它情况。3、进度计划表见附件1。三、 劳动力安排1、 每个电工班班长1人，电工3人，共4人，电工人数视工程进度可增加到8人。2、 每个水工班班长1人，水工3人，共4人，并配备相应人数的焊工和辅工。3、 根据具体工程情况随时调整加强技术人员和技术工人，确保工程质量和进度。四、 施工机具及机具维修保养制度1、 主要施工机具切管机2台 套丝机2台 电焊机2台台钻2台 砂轮机2台 气割设备1套钢管人字梯4套 电锤2把 开孔机2台2、 主要检测设备仪表万用表2只 兆欧表1只 接地电阻测试仪1只压力表 2只 手动试压泵1台 红外线水平仪2台3、 机具维修保善制度主要施工设备及测试仪表做到“二定”，定维修操作人员，定维修保养机具应做到日檫洗，并填写设备日保养记录。定期检查维护，该注油的注油，易损件定期更换。设备维修保养按本公司有关规定和相关设备使用维护说明书进行。五、 施工现场布置1、 施工现场用地原则上应在施工单位进场前与甲方现场管理人员协商后方能确定，在未正式确定前我公司暂定现场用地。2、 根据甲方指定的用水、用电接口，安装施工现场用水用电管线及水表、电表。3、 建立现场临时消防设施，配置适当灭火器材。第四章 主要施工方案及技术措施一、消防自动报警系统：（一）、配管及管内穿线工程1、 所有配管工程必须以设计图纸为依据，严格按图施工，不得随意改变。如必须改变位置和走向，除在图上标志清楚外，同时办理有关变更手续，具体操作严格按以下要求施工。2、 暗配管应沿最近线路敷设，尽量减少弯头数。暗埋线管的保护层厚度不应小于30mm，进入落地式电柜的管线应该排列整齐，高度一致，管口应高出基础面不小于50mm.3、 管路长度超过一定距离时，管路中间应加装过路接线盒。管子长度每超过45m，无弯曲时；管子长度每超过30m，有一个弯曲时；管子长度每超过20m，有二个弯曲时；管子长度每超过12m，有三个弯曲时。4、 加装接线盒位置应便于穿线与检修维护，不宜在潮湿或有腐蚀性场所加装接线盒。管子如盒时，盒外侧应套锁母，内侧应装护口。5、 管内或线槽的穿线，应在建筑抹灰及地面工程结束后进行。穿线前应将管、槽内的积水及杂物清除干净。6、 不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一孔内。导线在管、槽内不应有接头或扭结。导线的接头应在接线盒内焊接或用端子连接。（二） 线槽安装1、 在吊顶敷设的各类管路和线槽需采用单独的卡具吊装或支持物固定，不得依附在吊顶支架上。2、 线槽的直线段应每隔1.0-1.5m设置吊点或支点。在下列部位也应设置支点：线槽接头处；距接线盒0.2m处；线槽走向改变或转弯处。3、 吊装线槽的吊杆直径不小于6mm。4、 管线经过建筑的变形缝处，应采取补偿措施。导线跨越变形缝的两侧应固定，并留有适当余量。5、 火灾自动报警联动系统导线敷设后，应对每1个回路用500兆欧表测量绝缘电阻，其线间绝缘和对地绝缘电阻不小于20兆欧。（三） 火灾自动触发装置（感烟感温探测器）1、 点型火灾探测器的安装位置，应符合下列规定：探测器至墙壁、梁边的水平距离不应小于0.5m；探测器周围0.5m内不应有遮挡物；感温探测器的安装间距不超过10m，感烟探测器的安装间距不超过15m，探测器距端墙的距离不应大于探测器安装间距的一半。探测器宜水平安装，如需倾斜安装时倾斜角不应大于450。2、 探测器的底座应牢靠，其导线连接必须可靠压接或焊接。探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。3、 探测器在即将调试时方可安装，在安装前应妥善保管，并采取防尘、防潮、防腐措施。4、 用试验器材对感烟感温探测器施加其响应因素（烟、热风），或人为设置故障（取下探头），经过对讲机了解控制器声光报警情况，观察并记录探测器报警情况。（四） 手动触发报警装置1、 每个防火分区至少设置一个手动报警按钮，从一个防火分区内任何位置到最临近的一个手动报警按钮的距离不大于30m。2、 手动报警按钮应安装在墙上距地面高度1.3-1.5m处。3、 手动报警按钮应安装牢固，不得倾斜。4、 消火栓报警按钮直接安装在消火栓箱内。5、 人工启动手动报警按钮和消火栓按钮，使其处于工作状态，用对讲机了解报警联动控制器的报警信号及显示的地址码，其地址码应与人工启动的报警按钮的编码号对应。（五） 火灾报警联动控制器1、设置在消防控制中心的报警联动控制器，安装应牢固、平稳、不得倾斜，其后板面距墙不应小于1.0m，以利检修。正面操作距离单列布置不小于1.5m，双列布置不小于2.0m。控制柜正面距墙不小于3.0m。落地安装时，其地面高出地坪0.1-0.2m。2、应整齐，避免交叉，固定牢靠。所配导线的端部均应标明编号， 并与图纸一致，字迹清晰不易褪色。接线端子箱的每个接线端孔接线不得超过两根。导线应留有不小于20mm的余量。导线应捆成束，导线引入线穿线后，在进线处应封堵。3、控制器主电源引入线应直接与消防电源连接，不许使用电源插头和漏电插头。主电源应有明显标志。4、控制器接地应牢固并有明显标志，工作接地与保护接地必须分开。5、用火灾探测器实验器，根据控制器的功能要求逐项检测：火灾报警功能及声光信号；故障报警功能及声光信号；自检功能；火灾优先功能；记忆及打印功能；消音复位功能；主备电源切换功能及电源指示功能；模拟显示屏等。6、消防控制设备的外接导线，当采用金属软管作导管时，其长度不应大于0.5m。金属软管与消防控制设备的接线盒应采用锁母固定，并应根据配管规定接地。（六） 系统接地装置1、工作接地线应采用铜芯绝缘导线或电缆，不得用镀锌扁钢或金属软管。2、由消防控制室引至接地体的工作地线经过墙壁时，应穿入钢管或其它坚固的保护管。3、系统应采用专用接地干线由消防控制室引至接地体。专用接地干线应采用铜芯绝缘电线、电缆、其芯线截面积不小于25mm2。4、由消防控制室接地板引至各消防设备的接地线应采用铜芯绝缘导线，其线芯截面积不小于4mm2。5、接地装置施工完毕用接地电阻测试仪测试接地电阻值；消防控制室工作接地电阻值应不小于4欧姆；采用联合接地时，接地电阻应不小于1欧姆。（七） 系统调试1、火灾报警联动系统的调试，应在建筑内部装修和系统施工结束后进行。2、调试前应做好调试准备工作，按设计要求查验设备的型号、规格、数量、备品、备件；按要求检查施工质量，检查系统线路，对于错线、开路、虚焊和短路等进行处理，确保调试时主机的安全。3、应先分别对探测器、报警控制器、火灾报警装置和消防控制设备逐个进行单机通电检查，正常后方可进行系统调试。4、火灾自动报警系统通电后，应按国家标准及有关报警控制器产品使用说明书，对报警控制器进行下列功能检查：报警记忆，电源自动切换和备用电源自动充电，备用电源的欠压和过压报警，网络资源共享和控制。5、对探测器按规定比例抽查试验，其动作应准确无误。分别用主电源和备用电源供电，检查火灾自动报警系统的各项控制功能个联动功能。火灾自动报警系统应连续运行120个小时无故障后，按要求填写调试报告。二、消防水系统施工措施（一）、喷头安装1、喷头外观检查喷头的型号、规格、公称动作温度应符合设计要求，外观应无缺陷和机械损伤，并无装饰性涂层，喷头螺纹密封面无伤痕、毛刺、缺丝和断丝的现象2、喷头的保护面积和间距符合下表要求：标准喷头的保护面积和间距建筑物危险等级分类每只喷头最大保护面积（m2）喷头最大水平间距（m）喷头与墙、柱面的最大距离（m）严重危险级生产建筑物8.02.81.4储存建筑物5.42.31.1中危险级12.53.61.8轻危险级21.04.62.33、喷头溅水盘与吊顶、楼板、屋面板的距离不宜小于75mm，并不宜大于150mm；当楼面板、屋面板为耐火极限不小于0.5的非燃烧体时，其距离不宜大于300mm。布置在有坡度的屋面板、吊顶下面的喷头应垂直斜面，其间距按水平投影计算。4、喷头与门、窗、洞口、隔断与距离在门、窗、洞口处设置喷头时，喷头距洞口上表面的距离不大于150mm；当喷头安装于不到顶的隔断附近时，喷头与隔断的水平距离和最小垂直距离符合下表要求：水平距离（mm）150225300375450600750800最小垂直距离（mm）751001502002363183864505、 边墙型喷头布置喷头距吊顶、楼板、屋面板的距离不小于100mm，并不大于150mm，距边墙的距离不小于50mm，不大于100mm。沿墙布置喷头时，其保护面积和间距符合下表规定：建构筑物危险等级每个喷头最大保护面积（m2）喷头最大间距（mm）中危险级83.6轻危险级144.66、本工程地下车库及地下层等无吊顶区位，喷头处安装不锈钢吸热盘。7、喷头安装在系统管网试压、冲洗合格，油漆管道完后进行。8、安装喷头时，不得对其拆装、改动，并严格禁止给喷头附加任何装饰性涂层。9、安装在受机械损伤的喷头，应加设喷头防护罩。10、安装喷头使用专用扳手，严禁使喷头的框架和溅水盘受力。安装中发现框架或溅水盘变形的喷头应立即用相同的喷头更换。（二）报警阀组安装1、自动喷水灭火系统报警阀组的安装，应先安装水源控制阀、报警阀，再连接报警阀辅助管道的顺序进行，应使其与水流方向一致。2、报警阀安装距地面高度1.2m，确保二侧距墙不小于0.5m，正面距墙不小于1.2m。安装报警阀组的室内地面应有排水设施。3、湿式报警阀组安装要求如下：确保报警阀前后管道中能顺利充满水；压力波动时，水力警铃不发生误报警；报警水流通路上的过滤器应安装在延迟器前，且便于排渣操作的地方。4、报警阀功能试验，当打开报警阀试水阀门放水，等延时不超过90S后，水力警铃应发出报警信号，水流指示器应输出报警信号，压力开关应接通电路报警并启动水泵。关闭报警阀试水阀门，水力警铃应停止报警，压力开关停止动作，延时器停止。5、报警阀组附件安装要求如下：压力表安装在报警阀上便于观测的位置；排水管和实验阀安装在便于操作的位置；水源控制阀安装应便于操作，且有明显开闭标志和可靠的锁定设施。（三）、其它组件安装1、水力警铃和报警阀的连接采用镀锌钢管，当镀锌钢管的公称直径为15mm时，其长度不大于6m；当镀锌钢管的公称直径为20mm时，其长度不应大于20m；安装后水力警铃的启动压力不小于0.05mpa。2、水流指示器安装要求如下：水流指示器的安装在管道试压和冲洗合格后进行，其规格、型号符合设计要求。水流指示器应垂直安装在水平管道上侧，其动作方向与水流方向一致；安装后其浆片、膜片应动作灵活，不应与管壁发生碰檫。3、信号阀应安装在水流指示器的管道上，与水流指示器之间的距离不小于300mm。4、排气阀的安装应在管网实验和冲洗后进行；排气阀应安装在配水干管顶部和配水管的末端，确保无误。5、控制阀的规格、型号和安装位置应符合要求，安装方向正确，阀内清洁，无堵塞、无遗漏。主要控制阀要加设启闭标志，隐蔽处的控制阀在明显处设指示其位置的标志。6、压力开关应垂直安装在通往水力警铃的管道上，且不允许在安装中拆装改动7、节流装置应安装在公称直径不小于50mm的水平管段上；减压孔板应安装在管道内水流转弯处下游一侧的直管上，且与转弯处的距离不应小于管子公称直径的两倍。8、末端试水装置安装在系统管网末端或分区管网末端。（四）管网安装1、管道的安装位置应符合设计要求，当无设计要求时，管道的中心线与粱住、楼板等的最小距离符合下表规定：公称直径（mm）253240507080100125150200 距 离（mm）4040506070801001251502002、管道支架、吊架、防晃支架的安装要求如下：管道要固定牢固，管道支架或吊架之间的距离不大于下表规定：公称直径（mm）253240507080100125150200250300 距 离（m）3.544.55666.5789.51112管道支架、吊架、防晃支架的形式、材质、加工尺寸及焊接质量应符合设计要求和国家现行有关标准规定。管道支架、吊架的安装位置不妨碍喷水效果，管道支架、吊架与喷头之间的距离不小于300mm，与末端喷头之间的距离不大于750mm。配水支管上每一直管段、相邻两喷头之间的管段设置的吊架不小于一个，当喷头之间的距离小于1.8m时，可隔段设置支架，但吊架的间距不大于3.6m。当管子的公称直径等于或大于50mm时，每段配水干管和配水管设置防晃支架不少于一个；当管道改变方向时，应增设防晃支架。竖直安装的配水干管在其始段和终端设置防晃支架或采用管卡固定，其安装位置距地面或露面的距离为1.5-1.8m。支吊架在制作好后应用钢丝刷除锈，在刷底漆两遍，面漆两遍，安装过程中如有油漆被檫落现象，应及时补漆。3、配水干管、配水管应做红色或红色环圈标志。4、管网在安装中断时，应将管道的敞口封闭。5、室外消防管道施工工艺室外消防管道在试压合格后必须进行防腐处理，一般采用沥青玻璃布防腐，钢管除锈后与涂底漆的间隔时间不能超过8h，涂沥青后应立即缠绕玻璃布，玻璃布的宽度应为30mm-40mm。埋地管道安装时，若设计未规定管基形式，管道可敷设在未经松动的厚土上，若遇局部基础松软，应加固。（五）、消火栓系统安装工艺1、法兰、焊缝及其它连接件的设置，应便于检查维修，且不得紧贴墙壁、楼板、或管架。2、穿墙或穿过楼板的管道应加套管，焊缝不宜设于套管内，穿墙套管的长度不应小于墙厚，穿楼板套管应高出地面20mm。3、管道与套管的间隙应用石棉或其它不燃材料填塞。4、室内消火栓的栓口离地面的高度宜为1.10m。5、室内消火栓的栓口出水方向宜向下或与设置消火栓的墙面垂直。6、室外地下式消火栓井盖应有“消火栓”字样的明显标志。7、室外地上式消火栓应设在便于消防车吸水操作的地点，且离建筑物的外墙距离不应小于5m（若实际有困难时，可为1.5m）离道路边不应大于2m。（六）、系统试压和冲洗1、管道安装完毕后，对其进行强度试验、严密性试验和冲洗。强度试验和严密性试验用水进行。试压用的压力表不少于二只，精度不低于1.5级，量程为试验压力的1.5倍。对不能参与试压的设备、仪表、阀门及附件加以隔离或拆除；加设的临时盲板要具有突出于法兰的边牙，且作明显标志。系统试压过程中出现泄露时，要停止试压，并放空管网中的试验介质，消除缺陷后再试。2、水压试验当系统设计工作压力小于或等于1.0mpa时，水压强度试验压力为设计工作压力的1.5倍，并不低于1.4mpa；当系统设计工作压力大于1.0mpa时，水压强度试验压力应在其工作压力的基础上增加0.4mpa。水压强度试验的测试点应设置在系统管网的最低点。对管网注水时，应将管网内的空气排净，并应缓慢升压，达到试验压力后稳压30min后，目测管网应无泄漏和无变形，且压力将不应大于0.05mpa。水压严密性试验应水压强度和冲洗合格后进行。试验压力应为设计工作压力，且稳压24小时无泄漏。3、管网冲洗管网冲洗应在试压合格后分段进行。管网冲洗水采用生活用水。冲洗前应对管道支架、吊架进行检查，必要时应采取加固措施。对不经冲洗的设备和冲洗后可能存留脏物、杂物的管段，应进行清理。管网冲洗所采用的排水管道应与排水系统可靠连接，其排放应畅通安全。排水管道的截面积不小于被冲洗管道截面面积的60%。管网冲洗的水流速度不小于3m/s。当现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或压气动冲洗法进行。管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。管网冲洗的水流方向应与灭火时管网的水流方向一致。冲洗应连续进行，当出口处水的颜色、透明度与入口处的颜色基本一致时，冲洗方可结束。管网冲洗结束后，应将管网内的水排除干净。管网冲洗示意图：消防水池市政给水 消防泵消防支管排水口排水管室外排水口排水管室外消防主管消防支管消防支管排水口排水管室外（七）、系统调试1、准备工作系统调试应在其施工完成后进行，且具备下列条件：消防水池、消防水箱已储备设计要求的水量；系统供电正常；气压给水设备的水位、气压符合设计要求；灭火系统管网内已充满水；阀门均无泄漏；配套的火灾自动报警系统处于工作状态。2、调试内容包括：水源调试、消防水泵调试、稳压泵调试、报警阀调试和联动试验。3、调试要求水源测试：按设计要求消防水箱的容积、设置高度及消防储水不作她用的技术措施；按设计要求核实水泵结合器的数量和供水能力。消防水泵调试要求：以自动或手动方式启动消防水泵时，消防水泵应在5min内投入正常运行；备用电源切断时，消防水泵应在1.5min内投入正常使用；稳压泵调试时，模拟试验压力时，稳压泵应自动停止运行。在设计负荷下运行2小时，其压力和流量应稳定，运转中无异常声音，各紧固连接部位不松动，滚动轴承的温度不超过75，滑动轴承的温度不超过70；填料压盖松紧应适度，温升应正常，普通软填料泄漏不应超过10-20滴/min；机械密封不宜超过10ml/min；电动机的电流不应超过额定值；运转中应稳定无较大震动，泵的径向振幅：当运转1000-1500转/min时，不大于0.08mm，当转速1500转/min时，不应大于0.06mm。报警阀调试：湿式报警阀调试时，在其试水装置处放水，报警阀应及时动作，当延时不超过90s后，水力警铃应发出报警信号，水流指示器应输出报警电信号，压力开关应接通电路报警，并应启动消防水泵。三、防排烟及送风系统1、风管安装：如风管采用镀锌钢板制作，剪板机下料，咬口机卷边，角钢法兰连接，橡胶板作垫片。安装时，用角钢作吊架，每35节风管连接成一段，葫卢吊装。风管安装完后进行防腐刷油和风口安装。如风管采用无机玻璃钢风管，风管在生产车间依据现场尺寸加工，加工后运输到施工现场安装，风管之间采用法兰连接。2、风机安装：用槽钢制作吊架，葫卢吊装，吊架与风机之间垫上减震垫，风机与风管之间采用软连接。风机安装完后进行连接电源线试车和进行风量调节，使每个风口的风量基本相等。3、风口安装：风口直接采购成品，在风道抹灰完成后直接安装在预留的孔洞上，注意风口尺寸是否与预留孔洞的尺寸吻合。四、消防工程综合调试1、对室内消火栓系统的控制功能在消防控制中心操作启、停消火栓泵1-3次现场观察水泵启、停及信号反馈。在消火栓处操作启停按钮，观察水泵工作及信号反馈情况。要能正确启、停、显示水泵工作状态和启停按钮位置。2、对自动喷淋灭火系统的控制功能在消防控制中心操作启、停消火栓泵1-3次，显示喷淋泵工作状态。进行末端放水试验，报警阀水流指示器，信号阀等设备应在消防控制中心显示其工作状态及反馈信号。3、切断非消防电源火灾确认后，应能自动切断有关部位的非消防电源4、电梯联动火灾确认后，发出探测信号，强制电梯全部停于首层，并接收其反馈信号，消防电梯联动迫降后可进行人工操作，其功能、信号均应正常。经过模拟火灾信号进行上述联动试验，观察电梯迫降首层的情况和消防控制中心内电梯反馈信号。5、气体灭火系统控制功能显示系统的手动、自动工作状态；在报警喷气释放阶段，控制室应有相应的声光报警信号，并能手动消音。第五章 工期保证计划1、由公司总工办组织对本工程技术力量的配备，对劳动力、机具和设备实行统一调配。由本工程项目经理对各个单项工程统一领导，保证施工顺利进行。2、各专业主管工程师对施工人员做好技术交底，对易出质量问题的重点、难点部位到现场做具体指导，以保证工程质量符合规范和设计要求，从而保证不因质量问题返工而造成工期延误。3、合理安排工序、实行分区、分段作业。4、施工高峰期有计划的组织加班或两班作业。5、加强与土建、装修及其它安装专业的施工配合，协调施工、交叉作业，见缝插针的方式施工。6、制定详细的月、旬进度计划和主材、设备的供应计划，严格控制进料质量，从时间和质量上保证材料及时和质量可靠，决不能出现停工待料和因材料质量问题返工的现象。使工期从物力上得到保证。7、做好与各专业的协调配合，特别是在公用作业场所，如电井、管井、吊顶等处的管线合理布置，力争总体优化，互不干扰，尽量避免总体不合理而造成返工，延误工期，增大成本。从协调配合上保证工期实现。8、严格执行施工进度计划，只能提前不得延后。施工进度每月一次大检查，每周一次小检查，发现问题立即查找原因并及时处理，制定弥补措施，跟上进度。9、积极参加协调会，认真听取各方意见，主动提出有关问题解决方法，服从工程大局，不能因本专业施工而影响整个工程进度。10、配合甲方做好竣工验收的消防报批工作，保证不因报批时间而工期和交工。总之，整个工程是一个整体，是一个复杂的系统，除了搞好本专业的工作以外还离不开各个专业的大力协作，有条不紊的配合。要局部服从整体，听取甲方，监理的管理和指挥。发现问题协商解决、不扯皮、不推委、不拖拉，保证整个工程的顺利进行和工期目标的实现。 第六章 质量目标及质量保证措施第一节 质量目标一、质量目标一次经过相关主管部门验收，质量合格二、质量承诺本工程中我公司的质量目标秉承公司制定的质量目标，具体如下：1、我公司承担的消防弱电工程及背景音乐系统工程一次经过消防局验收。2、产品质量保证承诺如下：本工程所使用的消防产品必须是重庆市主管部门审批同意使用的产品。所有国产产品必须具有出厂检验合格证，重要产品还需要有国家质量监督部门的检测报告。进口消防产品必须是经国家消防质量检测合格同意使用的产品，除具有合格证外，还应具有产地证明。所有产品必须具有使用维护说明书。使用的产品符合设计要求。3、顾客投诉100%进行处理。第二节 质量保证措施一、认真消化和熟悉本专业施工图及相关技术资料，在此基础上，还应结合相关专业如结构、建筑、给排水、强弱电等工程进行综合考虑相关专业之间的交叉配合，确定施工安装方法和空间布局等。应尽量避免交叉干涉所造成的布局不合理，甚至返工或因强弱电干扰造成的系统不稳定。二、施工前应由水、电主管工程师向施工人员交底，特别是对新工艺、新设备、新材料的应用和施工重点、难点问题，并应就常出现的通病和本次施工可能出现的新问题及其预防措施，尽量做到防患于未然。三、对现场的物料、设备资料要认真消化，特别是新型设备，并将资料派人妥为保存，供安装调试之用。四、应保证工程质量，从项目管理班子到施工班组必须建立QC小组，认真开展，全面评价施工工程质量。发现问题及时纠正，杜绝工程质量通病。五、公司质检部、质管部每月组织一次工程质量抽查，检查质量情况，发现存在的问题，帮助分析研究，采取纠正和预防措施并走访业主、监理对我公司施工质量的意见和建议，进一步改进施工质量管理。六、质检员负责对施工过程进行质量跟踪检查，发现问题立即通知施工班组改正，质检员对质量有否决权，未经质检员验收不得进行下一道工序。发现不合格应按不合格控制程序和纠正和预防措施控制程序处理。七、严格按照公司ISO9001质量保证体系中采购过程控制程序进行采购和按材料设备（部件）进货检验控制程序及相关检验作业指导书进行检验。入库后，应按搬运和储存控制程序进行库房管理。不合格品不予验收入库并清退出工地，做好不合格品标志和隔离，严格不合格物料混入工程中。八、电工、焊工必须持有效证件上岗，在施工过程中实行挂牌作业，做好安装记录，做到每道工序施工人员明确责任到人，以增加作业人员的责任心，出现质量问题利于追溯。九、检测仪器和设备精度符合要求，量程适妥，并有质量监督部门的鉴定合格证，在使用中注意保管和保护，使之经常保持在正常工作状态。不合格的检测仪器和设备不得使用。十、严格遵守甲方、监理有关工程质量检查、验收的规章制度，积极与之配合，共同搞好工程质量。十一、注意安装作业与施工的配合。1、预留、预埋的配合：施工人员按设计图和技术交底进行预留、预埋作业，预留埋管、盒、构件等不能破坏建筑结构，发生矛盾时由现场技术人员协商解决。在楼面内因错漏、堵塞或设计增加的管盒必须在楼面施工前补做，但不得影响工程结构质量，楼板、墙体上的管线预留孔，按设计图进行预留，防止漏留、错留。室内设备如消火栓、按钮等安装前应确定建筑标高线，以便安装的设备就位准确。2、设备基础及预留孔、洞的配合：设备基础应按安装专业的要求时间浇注（考虑养护期）完成，未达到安装强度时不得进行设备安装。3、注意各相关专业的成品保护：消防施工不得随意破坏土建结构、装饰层面、给排水管道等专业的管道和强弱电专业的管线。如出现交叉相干等问题，应本着“安装避让”原则，由相关专业进行协调，不得强行施工。若协调不下应请甲方、监理协调解决。4、若因实际需要而需在结构上开孔时，必须与土建专业协商，并征得监理同意后方可施工。十二、消防工程与装饰工程的配合1、在吊顶上安装探头、喷头的位置除应考虑到消防规范本身外，还应与装饰单位协商，考虑到吊顶上还有空调、照明等设备，还要考虑到整体的美观效果，做到既照顾到消防规范要求又照顾到整体效果，不要“先斩后奏”。2、吊顶内的各种管线敷设完毕做完试验后，必须由甲方、监理及相关专业进行隐蔽工程验收。经验收合格双方签字后装饰专业方可封板，避免封板后重上吊顶或频繁上吊顶造成损失和工期延误。3、吊顶封板前，应提前把消防器件开孔的位置、大小综合提供给装饰专业，以便吊顶开口大小合适，排列合理，整齐美观。消防施工人员不得自行揭盖顶板或在吊顶上开洞，若实际需要应通知监理，由监理与装饰专业协调，同意后方可进行上述作业或上龙骨作业，作业时应有装饰专业人员在场避免因故造成争端。4、在已装修好的墙面、吊顶上安装消防配件时，应注意不但要注意本专业的安装质量，同时不得破坏已装修好的墙面、顶棚等。5、消防系统充水后，应管好消防水系统，防止消防水跑、冒、滴、漏，一则造成浪费，再则装饰和电专业的工程质量。进行试水时应注意采取措施，不要因故造成损害。三、严格按公司建立的ISO9001质量保证体系运行1、由公司总经理、质检部、质管部、技术部和项目经理部等有关管理人员、技术人员和质检人员组成工程质量领导小组，负责制定保证措施，组织定期检查，跟踪纠正预防措施制定和执行情况及效果，及时纠正质量通病。将质量目标进行分解，把质量责任落实到每一项工程、每个质量管理人员，相应制定严格的奖惩制度。2、在项目经理部设专职水电质检员，各班组设兼职质检员。质检员对职责范围内的质量问题具有一票否决权，做到不合格的物料必须尽快退货，不合格的工序必须返工，严禁不合格品流入下一道工序。不合格的原因、责任和纠正预防措施必须认真按不合格品控制程序和纠正预防措施控制程序办理。3、物料的采购必须按公司ISO9001供应商选择控制程序、采购过程控制程序和甲方供料控制程序办。4、施工质量严格按检验、检查程序进行，实行“三检制”，即班组自检、质检员专检和专业主管工程师复检。检验结果必须按检验作业指导书要求填写有关
