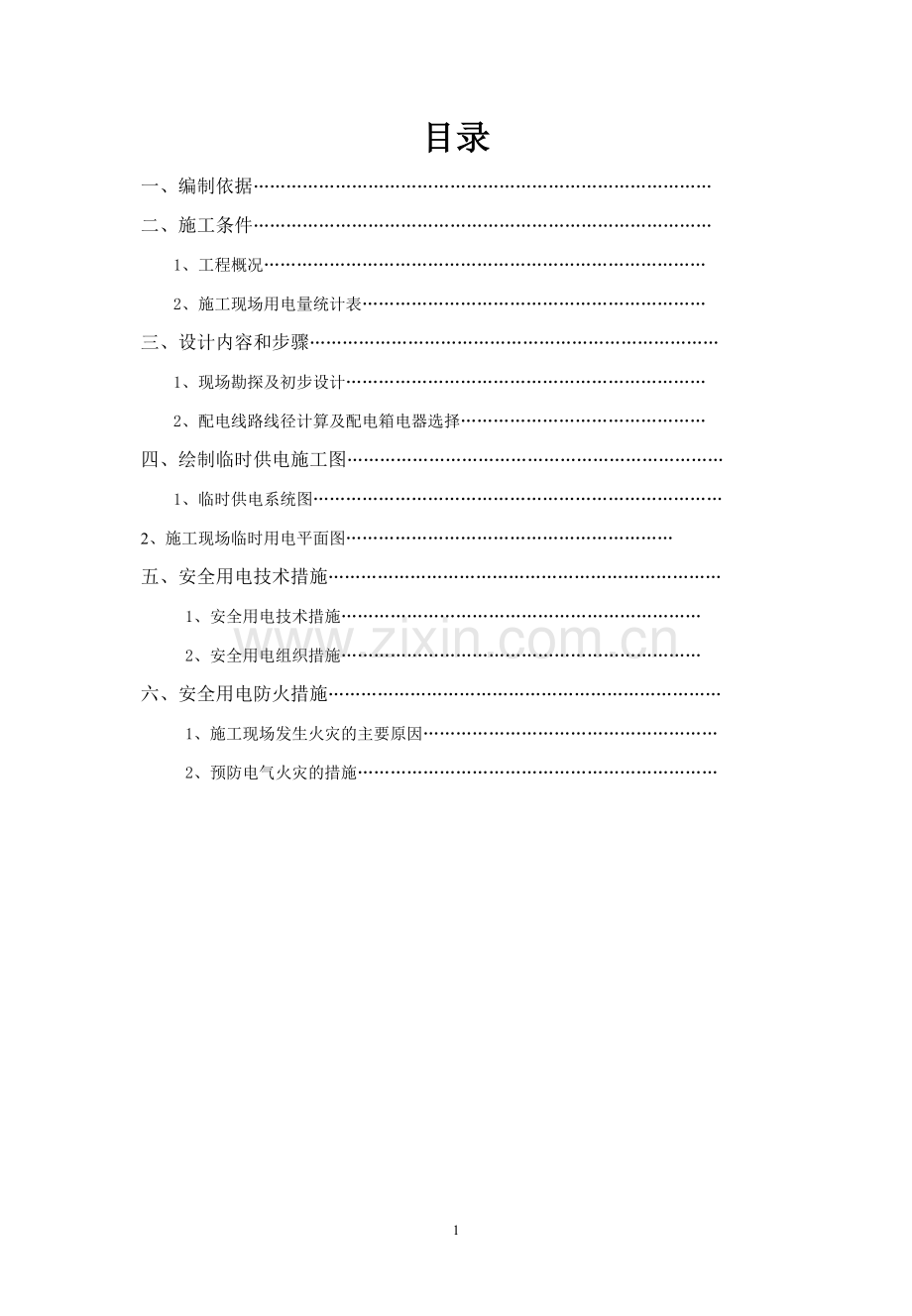

目录
一、编制依据…………………………………………………………………………
二、施工条件…………………………………………………………………………
1、工程概况………………………………………………………………………
2、施工现场用电量统计表………………………………………………………
三、设计内容和步骤…………………………………………………………………
1、现场勘探及初步设计…………………………………………………………
2、配电线路线径计算及配电箱电器选择………………………………………
四、绘制临时供电施工图……………………………………………………………
1、临时供电系统图…………………………………………………………………
2、施工现场临时用电平面图……………………………………………………
五、安全用电技术措施………………………………………………………………
1、安全用电技术措施…………………………………………………………
2、安全用电组织措施…………………………………………………………
六、安全用电防火措施………………………………………………………………
1、施工现场发生火灾的主要原因………………………………………………
2、预防电气火灾的措施…………………………………………………………

一、编制依据
《低压配电设计规范》GB50054—95中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社
《供配电系统设计规范》GB50052-95中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46—2005中国建筑工业出版社
二、施工条件
1、工程概况
本工程位于广西第一地质队生活区,工程名称为大龙西城新天地6、7#楼，框架结构，地上18层（含架空层），建筑总面积约16000平方米，总工期暂定540天。
本工程由桂林市临桂县大龙房地产有限公司投资建设，广西电力工业勘察设计研究院设计，广西基础勘察工程有限责任公司勘察，广西天柱工程建设监理有限公司,广西桂林盛丰建设有限责任公司组织施工。
2、施工现场用电量统计表
序号
机具名称
型号
安装功率(KW）
数量
合计功率(KW)
1
塔式起重机
QT40（TQ2—6）
35.00
1
35。00
2
建筑施工外用电梯
SCD100/100A
30.00
1
30。00
3
自落式混凝土搅拌机
JD350
15.00
1
15.00
4
灰浆搅拌机
UJ325
3.00
1
3.00
5
钢筋切断机
QJ40-1
5。50
1
5.50
6
钢筋弯曲机
WJ40
3。00
1
3.00
7
插入式振动器
ZX50
1。10
2
2。20
8
平板式振动器
ZB11
1。10
1
1.10
9
木工圆锯
MJ104
3.00
1
3。00
10
交流电渣压力焊机
BX—3—630
32。00
1
32。00
11
交流电焊机
BX3-120—1
9.00
2
9.00
12
水平闪光焊机

80。00
1
80.00
小计
227.8
三、设计内容和步骤
1、现场勘探及初步设计：
（1）本工程所在施工现场范围内无各种埋地管线。
(2）现场采用380V低压供电,设一配电总箱，内有计量设备，采用TN-S系统供电。
整个施工现场供电系统采用TN—S按零保护系统,动力回路均采用三相五线制，并重复接地，接地体及接地电阻均按国家规范要求施工.电气设备的金属外壳与专用保护零线ＰE相连接，全部开关箱均装漏电保护器。专用保护零线由总配电箱重复接地后分出来.示意图如下：
（3）根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。
（4）按照《JGJ46-2005》规定制定施工组织设计,接地电阻R≤4Ω。
2、配电线路线径计算及配电箱电器选择。
2.1垂直运输设备分箱至总箱
P=1。1KP1=0.75×（ 35 +30)=1.1×0.75×65=54KW
I=2P=2×54=108A
查表知:电线选用BLX型4×25+1×16多股铝芯线，穿钢管埋地敷设至总箱,分箱内分设一个200A三相开关，两个100A三相开关。
2.1。1塔式起重机至第一组开关箱
P=KPc=0。75×35=26KW
I=2P=2×26=52A
查表知：电线选用BX型4×10+1×6多股铜芯线,开关箱内安装100A三相开关及漏地保护器一个。
2。1.2建筑施工人货电梯至第2组开关箱
P=KPc=0.75×30=23KW
I=2P=2×23=46A
电线及电器选择同3。4
2。2、加工场分配电箱至总箱
P=1.1KP1=0.75×(15+3+7。5+5.5+3+80）=1。1×0.75×106。5=88 KW
I=2P=2×88=176A
查表知:电线选用BX型4×35+1×25多股铜芯线，穿钢管敷设至总箱，分配电箱内安装200A三相开关两个,30A三相开关4个.
2。2。1自落式混凝土搅拌机至第1组开关箱
P=KPc=0.75×15=11.25KW
I=2P=2×11.25=22。5A
电线与电器选择同2.3.3
2.2。2灰浆搅拌机至第2组开关箱
电线及电器选择同2。3.3
2。2。3加工场钢筋切割机至第3组开关箱
电线及电器选择同2.3。3
2.2.4加工场钢筋弯曲机至第4组开关箱
P=KPC=0.75×3=2。25KW
I=2P=2×2。25=4.5A
电线及电器选择同2.3.3
2。2。5加工场水平闪光对焊机至第5组开关箱
P=KPc=0.75×80=60KW
I=2P=2×60=120A
查表知：电线选用BV型4×25+1×16多股铜芯线,开关箱内安装225A三相开关及漏电保护器一个。
2.3、楼层分箱至总配电箱
P=1.1K1∑P1=1.1×0.75×(1.1+1。1×2+3+32+9）=1。1×0.75×47。3=39KW
I=2P=2×39=78A
查表知:选用BX型4×10+1×6多股铜芯线,从总箱穿钢管埋地敷设,分箱内分别安100A、60A三相开关各一个，30A三相开关4各.
3。1楼层插入式振动器至第1组开关箱
电线及电器选择同2.3。3
2.3。2楼层平板式振动器至第2组开关箱
电线及电器选择同2.3.3
2.3.3楼层木工圆锯至第3组开关箱
P=KPc=0.75×3=2.25KW
I=2P=2×2。25=4.5A
查表知：选用BX型5×2.5多股铜芯线,开关箱内分别安装30A三相闸刀及漏电保护器一个。
2。3.4楼层电渣压力电焊机至第4组开关箱
P=KPc=0.75×32=24KW
I=2P=2×24=48A
查表知:电线选用BX型4×10+1×6多股铜芯线，开关箱内分别安装60A三相闸刀及漏电保护器一个。
2.3.5楼层交流电焊机至第5组开关箱
P=KPc=0。75×9=6。75KW
I=2P=2×6。75=13.5A
查表知：电线选用BX型5×2。5多股铜芯线,开关箱内分别安装30A三相闸刀及30A的漏电保护器各一个。
总配电箱至变压器：
P=1.1KPc=1。1×0.7×（65+106.5+39）=1。1×0.7=162 KW
考虑室内外照明暂按20KW,因此，总用电量为:
P总=P+10=162+20=182KW
I总=2P总=2×182=364A
查表知：电线选用BLX×3×185+1×95多股铝芯电缆线，总配电箱内分别安装DZ20—400／3总开空、DZ20L—400／3总漏电保护器、电表、互感器各一个，照明用60A单极开关及漏电保护器一个，200A三相开关两个，100A三相开关一个.
由于该工程基础设计为部分冲孔桩基础，我项目部拟定进场两台77KW冲孔桩机,其分配电箱从总箱1、2号主干线开关引出。
四、绘制临时供电施工图
1、临时供电系统图：

2、施工现场临时用电平面图：
详见副图

五、安全用电技术措施
安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施;二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，安包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容:
1、安全用电技术措施
（1）、保护接地
是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4Ω），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4Ω.
（2）、保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线
6
