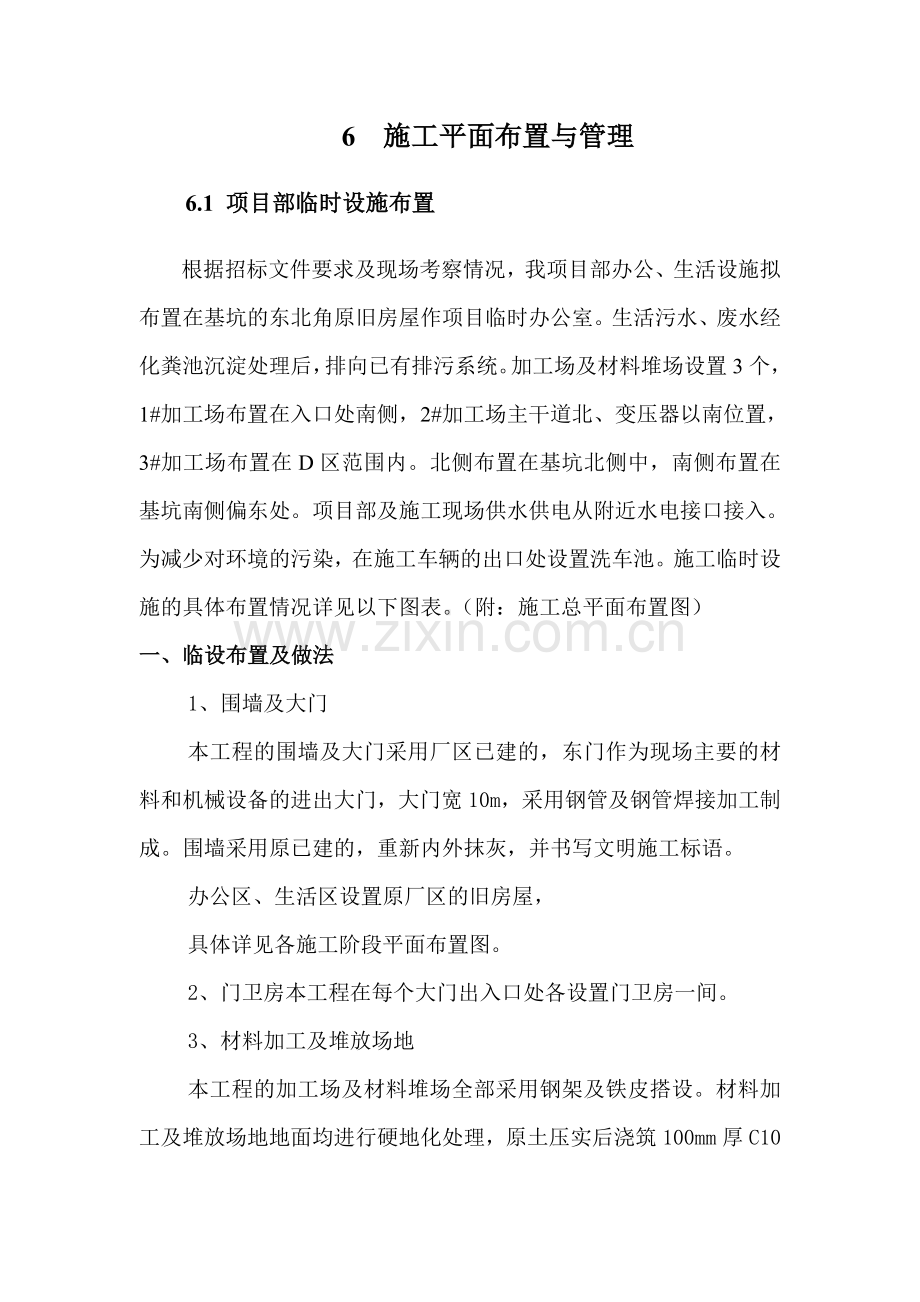

6 施工平面布置与管理
6.1 项目部临时设施布置
根据招标文件要求及现场考察情况，我项目部办公、生活设施拟布置在基坑的东北角原旧房屋作项目临时办公室。生活污水、废水经化粪池沉淀处理后，排向已有排污系统。加工场及材料堆场设置3个，1#加工场布置在入口处南侧，2#加工场主干道北、变压器以南位置，3#加工场布置在D区范围内。北侧布置在基坑北侧中，南侧布置在基坑南侧偏东处。项目部及施工现场供水供电从附近水电接口接入。为减少对环境的污染，在施工车辆的出口处设置洗车池。施工临时设施的具体布置情况详见以下图表。（附：施工总平面布置图）
一、临设布置及做法
1、围墙及大门
本工程的围墙及大门采用厂区已建的，东门作为现场主要的材料和机械设备的进出大门，大门宽10m，采用钢管及钢管焊接加工制成。围墙采用原已建的，重新内外抹灰，并书写文明施工标语。
办公区、生活区设置原厂区的旧房屋，
具体详见各施工阶段平面布置图。
2、门卫房本工程在每个大门出入口处各设置门卫房一间。
3、材料加工及堆放场地
本工程的加工场及材料堆场全部采用钢架及铁皮搭设。材料加工及堆放场地地面均进行硬地化处理，原土压实后浇筑100mm厚C10砼。
具体详见施工平面布置图。
4、临时施工道路
本工程临时施工道路前期采用其原厂区内的道路作临时便道，后期土方开挖时从东门进后往西设置两条主道，在两条主道两侧再设置几条分支道。
二、生活区
本工程工人宿舍采用场区内原旧房屋一楼（2#楼）,对其进行粉刷后。其内布置厨房、卫生间、冲凉房各一间，并按文明施工要求进行装饰。
三、办公区
现场办公室采用场区内原旧房屋二楼（1#楼）；一楼设置厨房、卫生间、冲凉房各一间。
办公区、生活区具体布置图见《生活区、办公区临设布置图》。
五、临时设施表
1、施工现场
用途
面积（m2）
位置
需要时间（d）
钢筋堆放场及加工场
20×25×2
施工平面布置图
168
模板加工及原材堆放场
15×26
施工平面布置图
168
钢管及钢材堆放场
15×26
施工平面布置图
168
砂石堆放场地
4x4×8
施工平面布置图
168
其它材料堆场
8×20
施工平面布置图
168
2、办公、生活区：
用途
面积（m2）
位置
需要时间（d）
保卫室
2x2
施工平面布置图
168
配电房
4×5
施工平面布置图
168
办公室
180
施工平面布置图
168
材料库房
5×10
施工平面布置图
168
职工宿舍
50
施工平面布置图
168
工具库房
5×5
施工平面布置图
168
水电库房
5×6
施工平面布置图
168
班组库房
4×5×3
施工平面布置图
168
电工房
4×4
施工平面布置图
168
厨房
16×5
施工平面布置图
168
冲凉房
6×5
施工平面布置图
168
生活区厕所
5×10
施工平面布置图
168

6.3 施工现场管理
项目经理部以施工总平面图为依据，随时掌握现场动态，经常进行检查、监督管理。进入施工现场的施工单位应一律尊重甲方、监理单位的决定，服从统一指挥。未经批准，任何班组均不得在现场任意占用场地（包括停车）；不得在现场搭盖建筑物、构筑物；不得任意挖土或弃土；不得任意敷设、改移或拆除任何动力管线；不得任意挖开道路，断绝交通；不得破坏水沟，堵塞排水管道；不得向临近区域排泄积水或废水。
一、各个班组需要设置临时用房时，必须先写出申请，经项目经理部审定许可才能动工，在建筑过程中，要服从项目经理的检查和指挥，使用结束后要负责及时拆除、清理恢复原状，达到人离场清。
二、特殊情况下，确需开挖道路面，阻碍正常交通，临时停水、停电时要提前书面申请报告，并在规定的有效期内完成，不得拖延，并及时按规定做好善后工作，负责恢复原状。
三、交通车辆要求按指定的道路进出停放。
四、进场的大型安装材料、构件、设备、机具要在规定进场时间和装卸作业期限完成，并在规定时间存放在规定地点，避免交通堵塞和场地占用混乱，维持现场正常有序。
五、施工现场的水准点和轴线控制桩应有明显的标志，并加以妥善保护，任何人不得损坏。
六、砂石、钢筋、模板及其它经常性大量施工材料，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学管理，严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。
七、所有临时设施必须按照施工平面图规划要求办，按质量标准办，不能够马虎凑合，降低标准。
八、对整个现场的布置和保持，管理人员要经常督促检查，并落到实处。
6.4 临时给排水布置说明
一、临时给水
本工程临时用水包括施工机械用水q1（l/s），生活用水量q2（l/s），现场施工用水量q3（l/s）和临时消防用水q4（l/s）。
1、施工机械用水量
q1=k1k2(Q1N1+nN2)/(8×3600)
式中：k1 ——未预计施工用水系数（取1.15）
k2 ——用水不均衡系数（取1.5）
Q1 ——实物工程量，按砂浆产量计：
按照同时使用的峰值2台750L搅拌机，每台产量75m3/台班
计算：Q1=2×75=150 m3/台班
n —— 搅拌机台数同时使用的峰值为2
N1 ——砂浆搅拌机用水量取250l/m3
N2 ——冲洗搅拌机需水量为600l/台
则：q1=1.15×1.5×(150×250+4×600)/(8×3600)=2.32(l/s)
2、现场生活用水量
q2= P1N2k3/ (t×8×3600)
式中：P1 ——施工现场高峰昼夜人数，取人
N2 ——施工现场生活用水定额，取30l/s
k3 ——施工现场用水不均衡系数，取1.4
t ——每天工作班数，按2班计
则：
q2=200×30×1.4/(2×8×3600)=0.144(l/s)
3、现场施工用水量
q3=1.15Q1N1k4/(T1t×8×3600)
式中：k4 ——用水不均匀系数，取1.5
N1 ——施工用水定额，取300（l/ m3）
Q1 ——工程量以峰值砼1000m3养护用水计算
T1 ——有效工作日(养护7天)
t ——每天工作班数
q3=1.15×1000×300×1.5/(7×3×8×3600)=0.86(l/s)
4、消防用水量
消防用水量根据规范取q4＝10（l/s）
5、总用水量Q计算
由于（q1+q2+q3）＝2.32＋0.144＋0.86＝3.324(l/s)< q4。所以取总用水量Q=1.1q4＝11（l/s）。
6、供水管径
由于占地面积小于0.5公顷，所以管径d应按下式计算：
d＝[4×Q/（л×v×1000）]1/2＝[4×11/（3.14×2.5×1000）]1/2
＝0.075m
式中：v —— 管内流速取2.5M/S
考虑到不可预见的漏水量，总用水量应加大，同时考虑消防最小管径，取消防及施工、生活用水管径DN100。
二、现场排水：
现场排水包括卫生间生活污水、施工用废水、雨水等现场需排走的水，其中雨水通过水泵及排水边沟排至市政管线，施工用部分废水雨水等采用排水暗沟（沟两侧12砖砌，水泥砂浆抹光，底部水泥砂浆垫层找坡，沟横断面宽×高为500×400mm，并加盖预制盖板）经场内沉砂池沉淀后，先行汇入蓄水池，待蓄水池满后多余部分排入附近市政管线。
6.5 临时用电供应设计
一、现场勘探
本用电方案按照建设部JG46-2005《施工现场临时用电安全技术规范》为标准，根据工地现场实际情况编制，本工程施工用电已引入红线内，由甲方提供专用变压器供电。本工程主要施工机械有：钻孔桩机、搅拌桩机、砼输送泵、搅拌机、卷扬机、电焊机、钢筋、木工加工机械等（详见用电设备一览表）。
二、确定施工用电设备的总容量
施工现场主要用电设备一览表：
序号
设备名称
设备型号
单位
数量
单位功率（kw）
合计功率
（kw）
1
钻孔桩机
S-300
台
17
60
1020
2
搅拌桩机
JZ750
台
14
60
840
4
振动棒
ZX50
根
5
0.6
3
6
钢筋弯曲机
GJB-L40B
台
3
3
9
7
钢筋切断机
GQ50A
台＂
3
5.5
16.5
8
钢筋调直机
GT4/14
台
1
7.5
7.5
9
圆盘锯

台
1
2.2
2.2
10
潜水泵
Φ50
台
15
5
75
11
交流弧焊机
BX1-400
台
10
28
280
12
卷扬机
JK2
台
2
27.5
55
13
蛙式夯实机
HW60
台
5
3
15
14
手电钻

台
3
1
3
15
潮式喷射机
2P-VI
台
3
10KW
30
16
锚索钻机
YQ100型电空潜孔钻机
台
3
20KW
60
17
注浆机
ZLB-3型
台
3
5KW
15
18
穿心式液压千斤顶
YCD-200
套
3
2kw
6
19
轮切割机
400mm
台
3
0.2kw
0.6
20
移动搅拌机
0.35m3/min
台
3
0.5kw
1.5
21
电动空压机
20m3/min
台
2
5kw
10
22
高压水泵
6SH6
台
2
20kw
40
合计

2489.3

动力用电容量S1=K1P1/（cosφη）+K2∑S2
其中：电动机额定功率：P1=2209.3kW
电焊机额定容量：∑S2=280kW
所有电机视为一设备组，其需要系数K1取0.5
电机设备组的平均功率因数cosφ取0.7
电机设备组的平均效率η取0.86
所有焊机视为一设备组，其需要系数K2取0.5
S1=0.5×2209.3/(0.7×0.86)+0.5×280=1975kW
照明用电为S2=140kW
现场临时用电总容量S=S1+S2=2115kW
临时变压器供电容量应不小于2115kW，方满足施工需要。工地配备两台柴油发电机组，以备停电或施工高峰期时使用。
三、确定配电线路型号规格
1.主电缆选用

查表选用YC-3*120+2*70的电缆。施工现场电缆沿围墙敷设，所有各级配电箱的电缆进线采用链接。由配电房始往后用电电流约减小200安培时，电缆也相应减小一级，逐级往下推，YC-3*95+2*50 和YC-3*70+2*35. 由于用电设备功率较大，同时考虑到钢筋及其他用电设备用电，冲孔桩机最多不超过8台同时使用变压器供电。
2.钻（冲）孔桩机电缆选用：

查表选用： YC-3*35+2*16的电缆。
3、镝灯电缆选用：

查表选用YC-3*4+2*1.5
4、钢筋切断机、钢筋弯曲机、打夯机、振动棒、砂轮机选用：
YC—3*2.5+2*1.5的电缆。钢筋调直机选用YC-3*6平方的电缆。
四、确定各供电线路走向及施工用电设备的安装位置
本设计是根据施工现场条件及用电设备情况编制的，采用TN-S保护系统的临时用电工程，总配电箱共分4个回路配电（北侧加工场、南侧加工场、钻孔桩机、办公生活用电），实行三级配电、两级保护；4个回路线路走向布置和规格型号；现场配电箱按设计要求，采用标准电箱；所有导线必须采用绝缘良好的电线，各种规格的电线进入现场，均要有出厂检查合格证，严禁使用不合格的产品，现场固定线路采用穿管防护埋地敷设；移动式线路的电缆线要求采取临时架空防护措施，不允许拖拖拉拉，乱挂在钢筋上、钢管脚手架上及压在钢管、钢筋等重物下面；各种电箱统一标明编号，便于使用和维修；所有配电箱的进出线整齐，穿管敷设；分级设置的各级电源引入线及配电箱尽量靠近负荷中心位置；各机具实行‘一机一闸一漏’制，开关箱距机具位置的距离不大于3米，以便于操作人员随时切断电源；施工现场所有照明，必须装设漏电开关，并设专用电源供电，以保证施工照明不因动力故障而停电。
一） 电柜、箱、开关配置。
1、 据现场实际情况，各箱均采用户外型，要求有门锁。并分别可靠的接地、接零端子板。
2、 实行“三级漏电”保护（即总箱—分箱—开关箱均设置漏电保护器）。使之具分级、分段保护的功能。开关箱内漏电保护器要求动作时间0.1S。漏电动作：干燥地方30mA；潮湿地方15mA。
3、 各箱均设隔离开关作维修及特殊情况时使用，用电设备正常断电则采用漏电保护器控制。漏电保护器装设在隔离开关负荷侧。
4、各机具用电设备要求做到“一机一闸一漏电保护器。严禁“一闸多用”。
二）接地、接零
1、在供电线路的总箱及分箱的末端配电箱处分别做重复接地。接地采用L50×50×5角钢或φ50镀锌钢管长度为2.5米，接地极根数据土质及环境情况选定。
2、接地线与地极的联系采用40×4扁钢焊接。实测电阻10Ω。再与线路的中性线即保护零线相连接。
3、所有用电设备金属外壳必须接地（零）保护。验收合格才能接通电源使用。
三） 现场技术措施
1、架空电杆的档距不得大于15米，不得有倾斜，架空线路的最低点垂直距离不小于3.5米。
2、桩机的电缆、电线必须绝缘，并有防磨损、防潮、防断等保护措施，采用架空敷切方式。严禁埋入土层，严禁拖地，随意挂线。
3、抽水用的潜水泵必须严格遵守潜水泵的安全用电规定，必须装设15mA的漏电保护器。
4、配管时安装电器部位设置接线盒。
5、电器的接线采用铜质式或有电镀金属防锈层（指镀芯，镀铬等）。
6、外部接线时、不得使电器内部受到额外应力。
7、盘、柜、台，箱的接地牢固良好，装有电器的可开启门，以多股黄、绿双色铜软线与接地的金属构架可靠连接。
8、所有设备金属应可靠接地，应采用黄、绿双色铜软线。
9、插座接线的相位按照左零线右相线方式安装。

四） 施工现场的安全措施
1、电工持证上岗，每天上班前，应对各种电气设备进行全面检查。检查无误后方可开始作业，遇恶劣气候时应立即进行巡视检查，发现问题及时报告、处理。
2、各操作人员使用电气设备时必须按规程操作，并服从电工的安全指导，电工有权制止一切违章行为。
3、遇雷雨天气时严禁在露天施工作业层作业、逗留。
4、线路架设及配电箱安装完毕，需经有关人员验收。
5、电工维修时必须断电，挂标示牌，并专人监护。
6、所使用的漏电开关必须经过《深圳市产品质量监督检验所》检验合格后方可使用，同时应按规定对漏电保护器作定期检查。
7、领导重视电工提出的有关安全用电的合理化建设,不强迫电工进行违章作业,不得指派无证电工进行电气设备安装维修工作。
8、电工必须认真执行施工用电（JG46-88）规范，主动配合共同完成任务。
五） 防火制度
1、发（配）电房、临时维修间、工作间及施工作业场地必须配备足够的电气灭火器材，做到定期检查，发现失效立即更换。
2、柴油发电机组的排烟管必须伸出机房外，排烟管的排出口附近不得堆放易燃物品。
3、发（配）电房内不得堆放油料（机组油箱除外）及其它易燃物品。
4、严禁发电设备超负荷或带病运行。发（配）电房的运行人员必须挂市劳动局核发的合格上岗证。设备运行时值班人员不得离开工作岗位。
5、施工现场、办公室、临时宿舍、临时维修工作间不得使用明火、电炉或其它不符合要求的电热设备。
6、现场办公室、临时工作间及维修间不得使用超过100W的白炽灯，临时宿舍不得使用超过40W的白炽灯。
7、大功率（1000W及以上）的室外照明灯具下不得堆放易燃、易爆物品；灯具与易燃、易爆物品的距离不得小于3米。
8、临时宿舍采用穿管封闭式线路安装，不得私自移动一切电气线路及用电设备。不得使用多用插座，灯头，分头开关，不得用易燃物品（如纸、布等）作灯罩。
9、禁止任何物件挂、钩、搭、压电源线。
