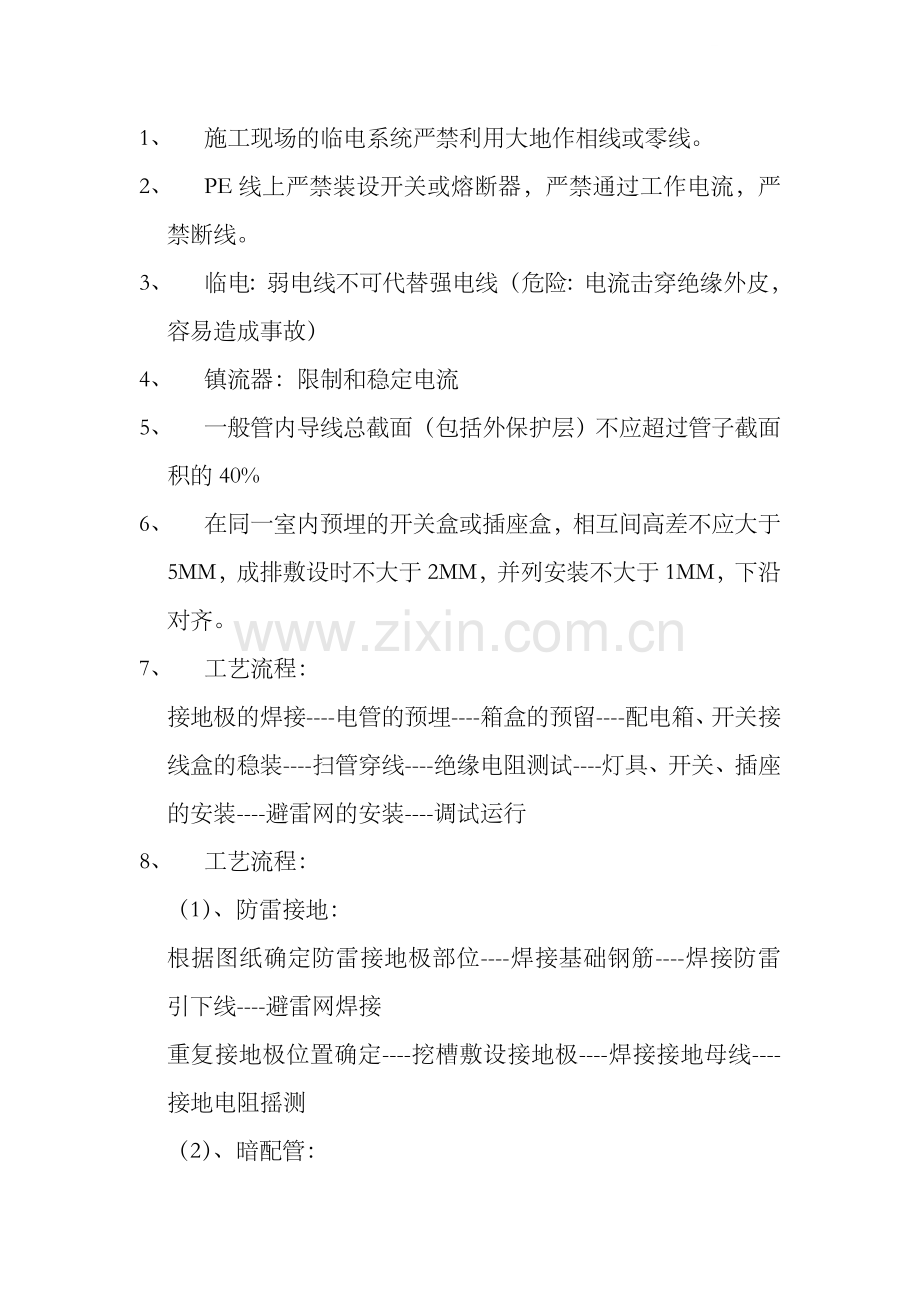

1、 施工现场的临电系统严禁利用大地作相线或零线。
2、 PE线上严禁装设开关或熔断器，严禁通过工作电流，严禁断线。
3、 临电：弱电线不可代替强电线（危险：电流击穿绝缘外皮，容易造成事故）
4、 镇流器：限制和稳定电流
5、 一般管内导线总截面（包括外保护层）不应超过管子截面积的40%
6、 在同一室内预埋的开关盒或插座盒，相互间高差不应大于5MM，成排敷设时不大于2MM，并列安装不大于1MM，下沿对齐。
7、 工艺流程：
接地极的焊接----电管的预埋----箱盒的预留----配电箱、开关接线盒的稳装----扫管穿线----绝缘电阻测试----灯具、开关、插座的安装----避雷网的安装----调试运行
8、 工艺流程：
（1）、防雷接地：
根据图纸确定防雷接地极部位----焊接基础钢筋----焊接防雷引下线----避雷网焊接
重复接地极位置确定----挖槽敷设接地极----焊接接地母线----接地电阻摇测
（2）、暗配管：

预制加工----测定盒箱位置----管路敷设----稳定箱盒----接地
（3）、管内穿线：
穿带线----扫管----带护口----导线与带线绑扎----穿线断线----导线接头----线路绝缘电阻摇测
9、 金属导管内外壁应作防腐处理；埋设于混凝土内的导线内壁应作防腐处理，外壁可以不做防腐。
10、 避雷卡子每隔1M一个，其高度为10CM。
11、 引下线测试点电阻小于1Ω；若大于1Ω，延长扁钢，在外打接地钎子（钎子预埋深度0.6—0.8M，钎子长度2.5M）。
12、 疏散照明宜设在安全出口的顶部、疏散通道及其转角处距地1M以下的墙面上。
疏散走道上的标志灯间距≤20M。
13、 焊管、镀锌管管径---------内径
PVC、JDG管径------------外径
14、 临电：三级供电两级保护
一、 三级供电都带漏电保护
PE线进箱接地排；箱体门接地排
二级箱体不可移动，三级箱体可以移动

一机、一闸、一箱、一漏保
漏电保护器：短路、过载、漏电保护
15、 弱电、强电管线不可距离太近

16、 镇流器在灯管预热和点燃后起限制、稳定电流的作用
17、 横向铺管时，用到的PVC管直接一般用6MM的（防止打垫层或混凝土时被振动棒震开）；立向的可以用普通4MM的
18、 焊管与弯头连接处不可直接对接焊接，必须用套管焊接；
镀锌管与镀锌弯头的链接也不可焊接，用丝扣连接。
19、 避雷卡子每隔1M一个，其高度为10CM；边角与柱内钢筋焊接，作防雷引下线。
20、 通常说的1分管----------------Ø25
3/4分管---- ---------Ø20
1又1/2分管------- Ø40
21、 垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
接地可利用自然接地体，但应保证其电气联结和热稳定。
22、 总等电位制作前应想到的：
（1）、焊接长度要够，并应符合规范；
（2）、需要与总等电位连接的：接地体（含自然接地体）、外甩预留人工接地体、各种进线管、主进配电箱的地排、引下线等；
（3）、怎样在合理情况下节省扁钢。
23、 工程施工中应提前想到的问题：
（1）、接地装置是否可利用圈梁或自然接地体；
（2）、总等电位接地扁铁接地时利用旁边的柱子，引下线要
提前给柱子作接地；
（3）、给进户电源的重复接地，提前在总等电位箱引来扁铁或焊管以穿线。TN-C-S系统所加的保护零线（即地排接地）也可利用总等电位；
（4）、给进户管作接地时，（即，从总等电位箱处向各管处引扁铁时），是否能利用圈梁的钢筋；
（5）、一层的走地管未作三七灰土前不要铺管，先甩头；
（6）、消火栓按钮固定位置时，要注意给消火栓留位置，且高度要适合。
24、一个探测区域所要设置的探测器数量：
N≥S/KA
N-------探测器数量
S--------房间面积（探测区域面积）
A-------探测器保护区域面积
K-------修正系数，重点保护取0.7~0.9，非重点取1.0
感烟探测器安装距离≤15M
感温探测器安装距离≤10M
25、道路照度手算：
E=φNU/KBD
E--------道路照度
φ---------灯具光通量
N--------路灯对称分布时取2；单侧和交错布置时取1

U---------利用系数
K---------混凝土路面取1.3；沥青路面取2
B----------路面宽度
D----------电杆间距
26、一般照明回路用3×2.5的电线，负荷最大16A，最多25个光源；
插座回路。。。。。。。。。。。。。。，负荷最大16A，最多10个插座
27、消防用电设备配电线路多数采用普通电缆电线穿金属管或阻燃塑料管并埋设在不燃体结构内；
在设计说明中应注明：
（1）、暗敷保护层厚度不宜小于30MM，尤其是因各种原因需要暗敷在墙体或楼板内的配电线路，更应强调30MM厚度的要求；
（2）、除防火电缆外，明敷要穿金属管或金属线槽，而且应涂防火涂料保护。
