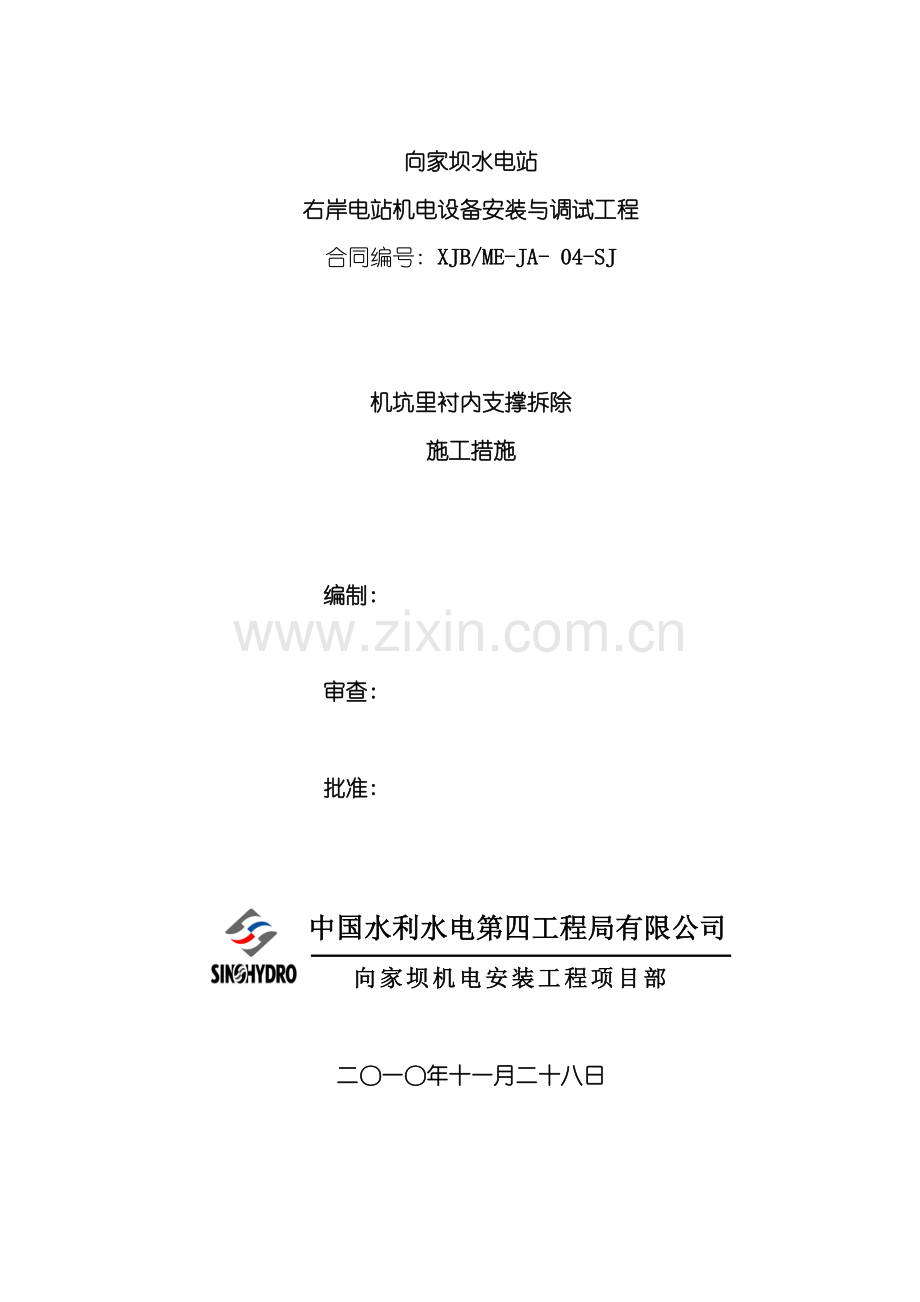

向家坝水电站
右岸电站机电设备安装与调试工程
合同编号: XJB/ME-JA- 04-SJ

机坑里衬内支撑拆除
施工措施

编制:

审查:

批准:

中国水利水电第四工程局有限公司
向家坝机电安装工程项目部

二〇一〇年十一月二十八日

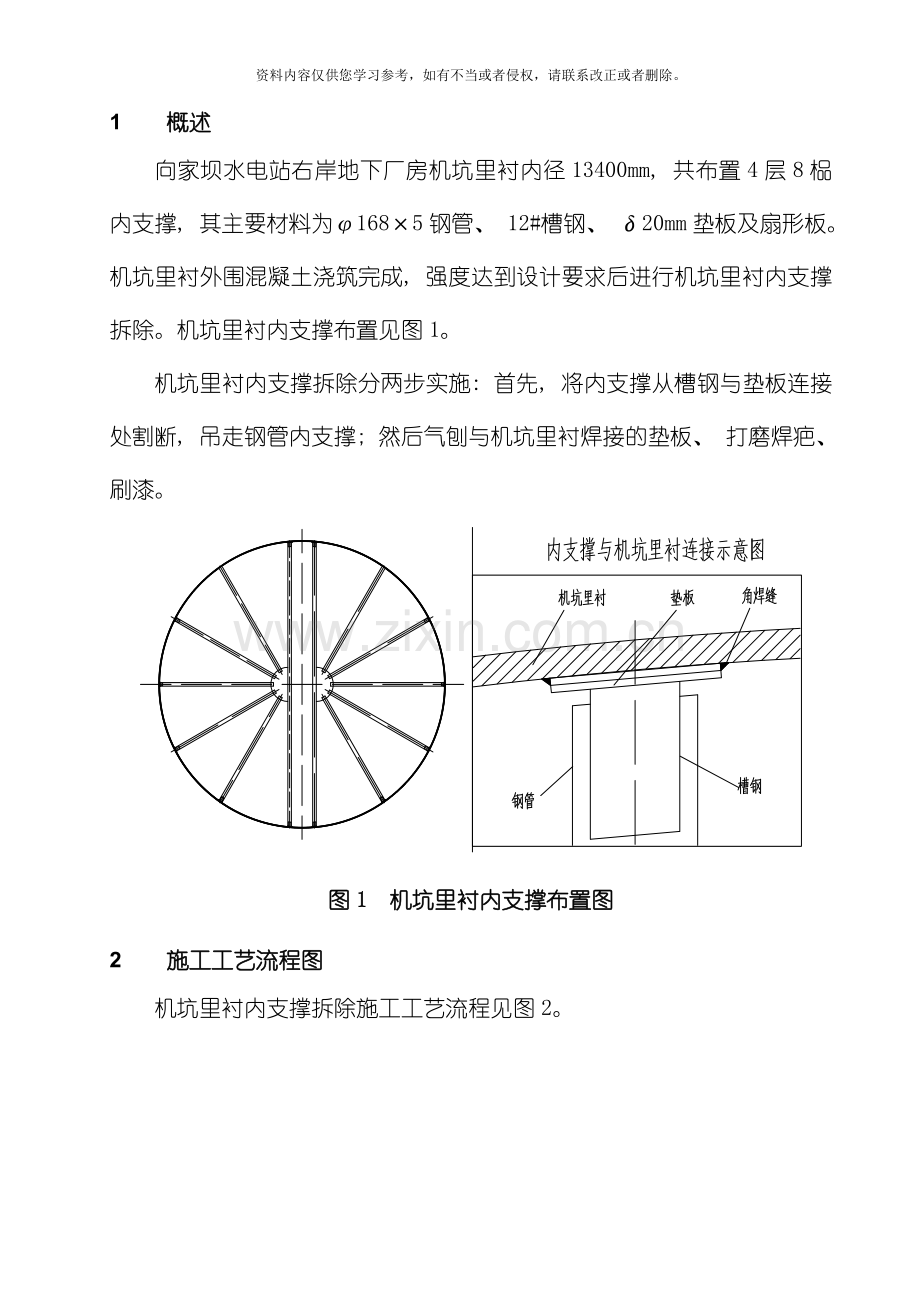

1 概述
向家坝水电站右岸地下厂房机坑里衬内径13400mm, 共布置4层8榀内支撑, 其主要材料为φ168×5钢管、 12#槽钢、 δ20mm垫板及扇形板。机坑里衬外围混凝土浇筑完成, 强度达到设计要求后进行机坑里衬内支撑拆除。机坑里衬内支撑布置见图1。
机坑里衬内支撑拆除分两步实施: 首先, 将内支撑从槽钢与垫板连接处割断, 吊走钢管内支撑; 然后气刨与机坑里衬焊接的垫板、 打磨焊疤、 刷漆。

图1 机坑里衬内支撑布置图
2 施工工艺流程图
机坑里衬内支撑拆除施工工艺流程见图2。

图2 机坑里衬内支撑拆除施工工艺流程图
3 施工工艺细节说明
3.1 施工准备
（1） 制作吊笼等工装; 准备施工工器具、 布置施工设备等。
（2） 准备施工安全防护用品、 设备。
3.2 机坑里衬钢管内支撑拆除
机坑里衬钢管内支撑的拆除原则是: 钢管内支撑由桥机挂着、 自上而下依此割断吊走。
（1） 机坑里衬钢管内支撑拆除从最上一层开始。在下一层内支撑上搭设马道板, 切割人员站在马道板上对上一层内支撑的槽钢进行依此气割, 被切割的内支撑必须用桥机分四个点悬挂或用倒链利用里衬上口分四点悬挂。
（2） 每榀钢管内支撑的7根支臂割断后, 用桥机整体吊走。
（3） 每榀钢管内支撑气割最后一根时需要小心操作, 注意支撑晃动伤人。
（4） 按照上述方法自上而下拆除所有钢管内支撑。
3.3 垫板拆除
（1） 按照规范要求在桥机吊钩上悬挂载人吊笼; 气刨人员进入吊笼, 按规范要求配备安全防护用品并正确使用。
（2） 将吊笼及人员吊入机坑内逐个气刨垫板、 打磨焊疤并刷漆。割除下来的垫板不允许直接落入机坑, 应装入吊笼或拿到安全地带。
4 安全技术措施
（1） 施工过程中, 设专职安全员在现场严密监督施工人员遵守有关安全规程, 检查安全设施, 消除安全隐患。
（2） 机坑里衬内支撑拆除时, 切割人员和高空作业人员必须系安全带和安全绳, 安全带和安全绳挂在上部支撑或里衬上口, 并派专人监护绳带挂接情况。
（3） 机坑里衬钢管内支撑拆除时, 钢丝绳与钢管绑挂牢固, 钢丝绳要始终处于绷紧受力状态下, 防止内支撑割断后下落、 晃动伤人。
（4） 载人吊笼高度不低于1.5m, 吊笼与吊钩连接的钢丝绳必须是单根的, 而且是4个吊点。
（5） 进入吊笼的施工人员安全绳及安全带必须挂在吊钩上, 不允许挂在吊笼上。
（6） 吊装由专人指挥, 吊装用的钢丝绳、 卸扣等必须认真挂装, 且仔细检查。吊装必须由专业起重人员操作。
（7） 切割打磨人员按照要求佩戴防护目镜或防护面罩。
（8） 氧气瓶与乙炔瓶按照相关规程摆放、 使用。
（9） 在机坑内部座环下环板放置消防灭火器材, 并派专人观察火情。
5 劳动力配置
机坑里衬内支撑拆除劳动力配置见表1。
表1 机坑里衬内支撑拆除劳动力配置表
序号
工作内容
劳动力组合(人)
电焊
起重
安装
电工
普工
1
机坑钢管内支撑拆除
2
4
6
2
6
2
垫板气刨
4
4
4
2
6
6 工器具和消耗性材料
机坑里衬内支撑拆除工器具及消耗性材料配置见表2。
表2 机坑里衬内支撑拆除工器具及消耗性材料配置表
序号
名称
型号/规格
数量
单位
备注
1
电焊机
ZX-400
2
台

2
空压机
6m3
1
台

3
角磨机
Φ180
6
台

4
角磨机
φ125
6
台

5
割距

4
把

6
吊笼

1
个
自制
7
安全带

10
条

8
安全绳

10
条

9
防护面具

6
个
